近期半导体行业传出消息，三星电子在推进其第七代10纳米级别（1dnm）DRAM芯片的量产过程中，遭遇了良品率挑战。试产阶段的良品率未能达到预定目标，这直接影响了后续的生产规划。

为此，三星已决定暂缓该工艺芯片的大规模量产，具体重启时间将取决于良品率何时能稳定提升至可接受水平。公司内部正对整套制造工艺流程进行全面审视与深度优化，以寻求技术瓶颈的突破。

此次良品率问题涉及的产品线至关重要。根据三星的技术路线图，基于1dnm工艺的DRAM芯片，原计划作为其下一代高带宽内存——第九代HBM5E解决方案的核心存储组件。这一进展的延迟，无疑为HBM5E的最终上市时间增添了不确定性。

深入来看，三星在HBM（高带宽内存）领域的布局是循序渐进的。除了即将推出的HBM4将采用更成熟的1cnm工艺外，该工艺还将延续服务于后续的HBM4E和HBM5两代产品。这意味着，1cnm工艺需要承担起支撑连续三代HBM产品迭代的重任。另有行业分析指出，为保持长期技术竞争力，三星甚至考虑在HBM4之后的世代中，引入更为先进的2纳米工艺来制造基础裸片（Base Die）。

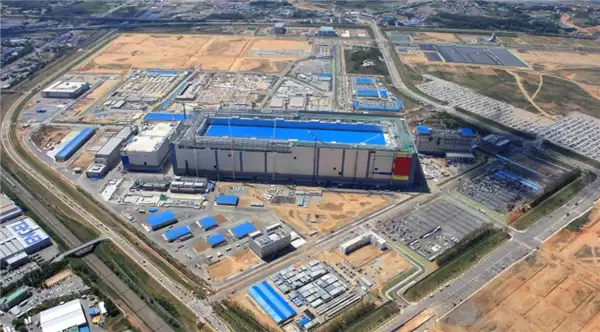

面对当前的量产压力，三星并未放缓脚步，而是加大了资源投入。为确保1dnm DRAM的顺利量产，三星正在韩国本土建设一座全新的专用晶圆厂。这座工厂规模宏大，占地面积相当于四个标准足球场。

其职能定位也超越了传统的芯片制造。根据规划，新工厂将成为一个集先进生产、高端封装、精密测试、高效物流与严格品质控制于一体的综合性制造基地。这些后端环节的稳定与高效运作，对于确保最终HBM产品的高性能、高可靠性与稳定供应至关重要，是三星巩固其在全球内存市场领导地位的战略性举措。
