将PDF图纸转换为CAD文件前，需明确是作为参考底图还是可编辑矢量图。本文提供3种免费转换方法：使用极轻PDF导出高清图片作底图、通过Zamzar或Online Converter在线生成DWG/DXF文件，并详细说明转换后的比例校准与线条校验步骤，确保图纸可直接用于CAD编辑。

转换结果预览

完成转换后，你将获得可直接在AutoCAD等软件中打开的DWG/DXF矢量文件，或用于参照的高清图纸图片。转换效果取决于PDF源文件类型：矢量型PDF可还原可编辑线条，扫描型PDF通常仅能生成栅格底图。

转换前准备说明

• 明确需求：仅需参考底图时，导出高清图片即可；需编辑线条、标注或图层时，必须转换为DWG/DXF矢量格式。
• 检查PDF类型：矢量型PDF（由CAD直接导出）转换效果最佳；扫描版或图片型PDF无法自动还原矢量线条，仅能作为栅格底图使用。
• 软件与环境：准备CAD软件（如AutoCAD、DraftSight等）用于导入或打开转换结果；确保网络连接稳定以使用在线转换工具。
• 文件备份：转换前备份原始PDF文件，避免在线处理过程中文件丢失或损坏。

方法一：使用极轻PDF导出图纸图片作为CAD参照底图

极轻PDF（pdf.cn）目前不支持直接输出CAD格式，但可通过其PDF转图片功能导出高清图纸，再导入CAD作为参考底图。此方法不生成可编辑矢量线条，适用于仅需对照查看的场景。

第1步：进入PDF转图片工具

访问极轻PDF官网首页，在功能列表中找到并点击「PDF转图片」入口。

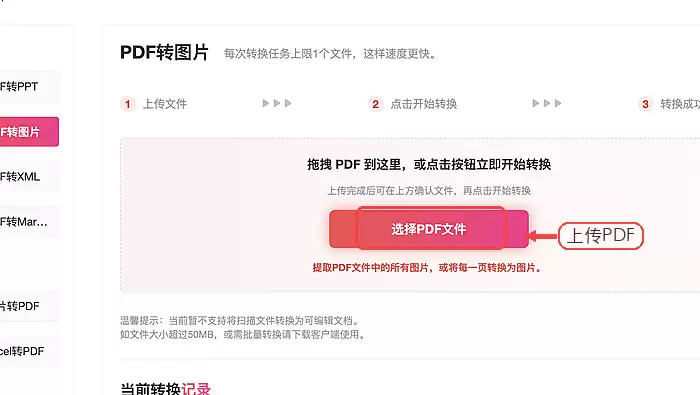

第2步：上传PDF图纸文件

点击上传区域，选择需要转换的PDF图纸文件。支持多页图纸一次性上传。

第3步：核对上传文件信息

上传完成后，检查页面显示的文件名与总页数，确保未传错文件或遗漏页面。

第4步：开始导出高清图片

点击转换按钮，系统将逐页处理PDF并生成高清图片。处理时间取决于文件页数与分辨率设置。

第5步：下载图片并导入CAD

转换完成后下载图片文件。在CAD中使用ATTACH或IMAGEATTACH命令插入图片，通过已知标注尺寸使用SCALE命令校准比例。

方法二：使用Zamzar在线转换CAD格式

Zamzar支持将PDF直接转换为DWG或DXF格式，适用于需要可编辑矢量线条的场景。转换效果受PDF源文件质量影响。

第1步：上传PDF图纸

访问Zamzar官网的PDF转CAD页面，点击上传按钮选择目标PDF文件。注意文件大小限制，通常免费版支持较小文件。

第2步：选择输出格式并下载

在输出格式下拉菜单中选择DWG或DXF，点击转换按钮。完成后通过邮件或页面链接下载CAD文件，用CAD软件打开检查图层与线条。

方法三：使用Online Converter转换CAD格式

Online Converter提供类似的PDF转CAD服务，操作流程与Zamzar相近，可作为备选方案。

第1步：选择并上传PDF文件

打开Online Converter的PDF转CAD页面，点击选择文件按钮上传图纸。确保文件格式为PDF且未加密。

第2步：转换并下载CAD文件

设置输出格式为DWG或DXF，点击转换。下载完成后在CAD中打开，重点检查图层分离、文字识别与线条连续性。

转换后必须检查的关键项

无论使用哪种方法，转换完成后都需进行以下校验，确保图纸可直接用于设计或施工参考：

• 比例校准：使用图纸上已知的标注尺寸（如墙体长度、轴线间距）作为基准，在CAD中测量对应距离，通过SCALE命令调整至1:1比例。
• 线条与圆弧检查：逐段检查直线、圆弧是否断裂或错位，扫描版PDF转换后常出现线条不连续问题。
• 文字与标注识别：确认尺寸标注、说明文字是否完整可读，部分在线工具可能将文字转为不可编辑的图形。
• 图层与填充验证：检查图层是否正确分离，填充图案是否错位或缺失，必要时手动重新分配图层。

若发现严重错乱或无法编辑，说明源PDF为扫描栅格图像，建议仅作为底图参考，或联系原设计方获取原始CAD文件。

总结

PDF转CAD的核心在于明确使用需求：仅需参考时，导出高清图片并校准比例即可；需编辑线条时，选择Zamzar或Online Converter生成DWG/DXF文件。转换效果高度依赖PDF源文件类型，矢量型PDF可较好还原，扫描型PDF仅能作为底图。完成转换后务必进行比例、线条、文字与图层校验，确保图纸可用性。
