PDF图纸转CAD格式方法与可编辑性判断指南

PDF图纸能否直接转成可编辑的CAD文件，取决于文件本身是矢量导出还是扫描图片。矢量PDF可通过专业工具或CAD直接导入保留线条与图层；扫描版PDF需先转为高清图片，再在CAD中校准比例后手动描线。本文提供完整判断方法与操作步骤，帮助你高效完成图纸转换与后续编辑。

PDF转CAD前如何判断图纸类型

处理PDF图纸转CAD的第一步是确认文件属性。打开PDF后放大查看线条与文字边缘：如果放大后线条依然锐利、文字边缘清晰无锯齿，说明该PDF包含矢量信息，通常可以直接导入CAD或使用转换工具生成可编辑的DWG/DXF文件；如果放大后出现明显像素块、边缘模糊，则属于扫描版或拍照生成的位图PDF，无法直接转换为可编辑的CAD矢量对象，只能作为底图参考。

判断清楚类型后，再选择对应的处理路径，避免把扫描图纸误当成可直接编辑的CAD文件，浪费大量时间。

PDF转CAD操作界面与图纸类型判断示意 — 通过放大查看线条清晰度，快速判断PDF图纸属于矢量还是扫描位图

矢量PDF转CAD的常用方法

对于包含矢量信息的PDF图纸，转换后通常能保留大部分线条、文字和图层结构，具备较高的可编辑性。以下是两种常见处理方式：

使用专业PDF转CAD工具：选择支持矢量识别的转换软件或在线服务，上传PDF后选择输出格式为DWG或DXF，转换完成后在CAD中打开即可直接修改线条、调整标注和整理图层。
直接在CAD中导入PDF：较新版本的AutoCAD支持PDFIMPORT命令。在CAD中输入该命令，选择目标PDF文件，设置导入选项（如保留图层、合并连续线段等），确认后CAD会自动将矢量内容转换为可编辑对象。

转换完成后，建议检查图层是否完整、文字是否乱码、线段是否断裂。若出现部分元素丢失，可尝试调整转换工具的识别精度或手动补全缺失内容。

扫描版PDF转CAD的完整操作流程

扫描版PDF本质是图片，无法直接生成可编辑的CAD矢量文件。标准做法是先将PDF导出为高清图片，再导入CAD作为底图，校准比例后手动描线重画。以下为具体步骤：

第1步：打开PDF转图片工具

使用任意支持高清导出的PDF转图片工具（如极轻PDF、Adobe Acrobat、在线转换平台等），进入PDF转图片功能入口。此步骤的目标是获取足够清晰的图纸图像，为后续CAD底图校准做准备。

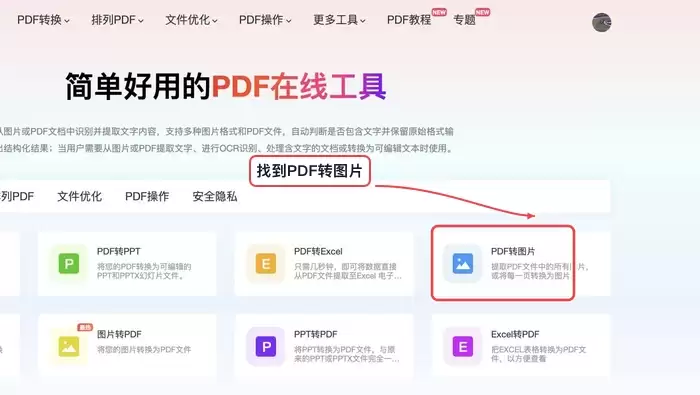

PDF转图片工具功能入口界面 — 在工具列表中找到PDF转图片功能入口，准备进行高清导出

第2步：上传需要处理的PDF图纸

点击上传按钮选择目标PDF文件。如果图纸包含多页且只需编辑其中几页，建议先使用PDF拆分工具提取相关页面，减少后续处理负担并提升转换清晰度。

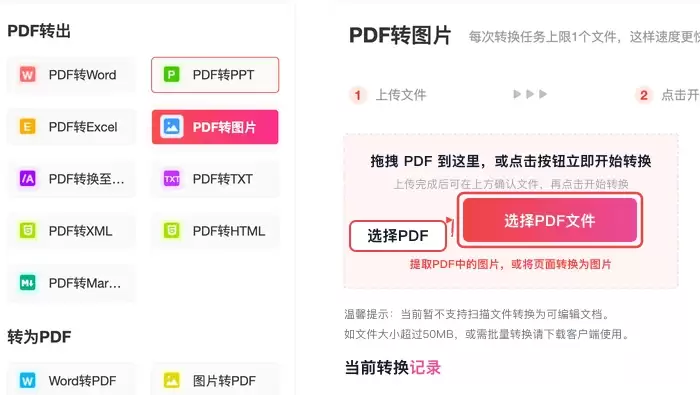

上传PDF图纸到转换工具的界面 — 选择需要转换的PDF图纸文件，支持多页文件分批处理

第3步：核对文件与页面状态

上传完成后，仔细检查文件名、页数和预览缩略图，确认当前处理的是最新版本图纸，避免使用旧版或错误文件导致后续返工。

PDF上传成功后的文件核对界面 — 上传成功后核对文件名与页面预览，确保图纸版本正确

第4步：执行转换并导出高清图片

确认文件无误后启动转换。为保证后续CAD描图精度，导出时应优先选择高分辨率（如300 DPI以上）和无损格式（如PNG）。转换完成后下载图片文件。

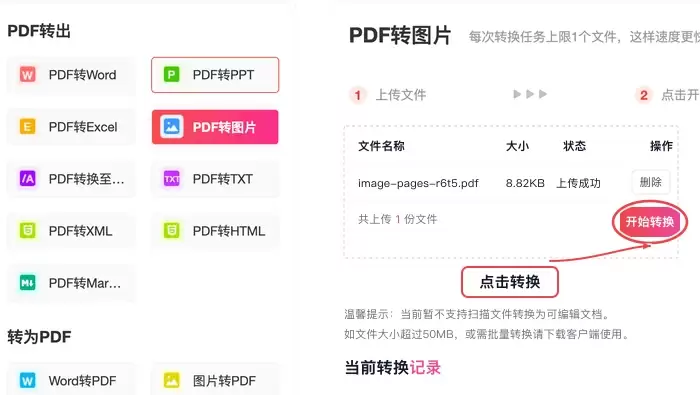

PDF转图片转换执行与导出设置界面 — 设置高清导出参数并执行转换，确保图纸细节清晰可辨

第5步：导入CAD并校准比例

在CAD中使用IMAGEATTACH或拖拽方式将导出的图片插入绘图区。找到图纸上标注了明确实际长度的线段（如标注为5000mm的墙体），使用SCALE命令配合参照选项，将该线段的显示长度调整为实际尺寸。比例校准完成后，即可在新图层上开始描线、补充标注和整理图形。

CAD中导入图纸图片并进行比例校准的界面 — 将高清图纸图片导入CAD，通过已知尺寸线段完成比例校准

转换后的图纸还能编辑吗

转换结果的可编辑性完全取决于原始PDF的类型：

矢量PDF：转换或直接导入后，线条、文字、标注和图层通常可独立编辑，适合直接修改尺寸、调整布局或提取局部图形。
扫描版PDF：即使转为高清图片，在CAD中也仅作为参考底图存在，无法自动识别为可编辑对象。必须通过手动描线重建矢量图形，编辑效率取决于图纸复杂度和操作熟练度。

无论哪种类型，开始编辑前都必须完成比例校准。未校准比例直接绘制会导致所有尺寸失真，后续标注、出图和施工对接都会出现严重偏差。

常见问题与调整建议

转换后线条断裂或文字乱码

表现：导入CAD后部分线段不连续，文字显示为方框或乱码。
原因：转换工具对复杂矢量路径识别不完整，或原PDF使用了特殊字体。
解决方法：尝试更换转换引擎或提高识别精度；文字乱码可在CAD中使用STYLE命令替换为系统字体，或手动重新标注关键尺寸。

扫描图纸导入后模糊不清

表现：底图线条发虚，难以准确捕捉交点。
原因：导出图片分辨率不足或原PDF本身清晰度较低。
解决方法：重新导出时选择300 DPI以上分辨率；若原文件质量差，可尝试使用图像增强工具提升对比度后再导入CAD。

比例校准后图形仍然错位

表现：按标注长度缩放后，其他部分尺寸仍不匹配。
原因：原图纸可能存在非等比缩放、透视变形或标注错误。
解决方法：选择多个不同方向的已知尺寸分别校准，确认图纸是否为标准正投影；若偏差较大，建议联系图纸提供方获取原始CAD文件。

总结

PDF图纸转CAD并非一键完成的过程，核心在于先判断文件类型，再选择对应路径。矢量PDF可通过转换工具或CAD内置命令直接生成可编辑文件；扫描版PDF则需先导出高清图片，在CAD中校准比例后手动重建图形。无论采用哪种方式，比例校准和图层管理都是保证后续编辑准确性的关键步骤。掌握这些方法后，你可以更高效地处理各类工程、机械与装修图纸的格式转换与修改需求。
