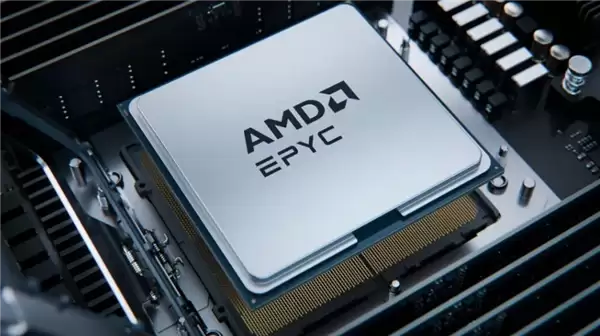

7月24日，旧金山Advancing AI 2026大会现场，AMD正式亮出了第六代EPYC Venice服务器CPU。这颗芯片的最大看点？它是全球首款采用台积电2nm工艺量产的高性能计算芯片，光这一点就足够让人兴奋。
Venice家族一共分为四个子产品线，各自瞄准不同的战场：
SP7主打高核心密度，面向AI智能体执行与高密度计算，计划2026年第四季度出货；SP8则是主流企业版本，专为传统企业服务器设计，2027年上半年跟上；SP7 X（9006X SP7）配备3D V-Cache，是大缓存版本，针对HPC与AI预处理场景；LP（Verano）是低功耗路线，专为AI主机节点优化，后两者都要等到2027年下半年才能见到。

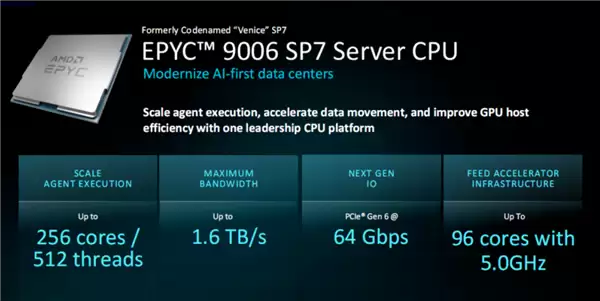

先看旗舰EPYC 9006 SP7。这颗芯片集成了2030亿个晶体管，计算芯粒用2nm工艺，I/O Die则维持在6nm。最高配置256个Zen 6核心、512个线程，带宽达到1.6TB/s，支持PCIe Gen6。在96个工作核心下，频率可以跑到5.0GHz。数据非常硬核。

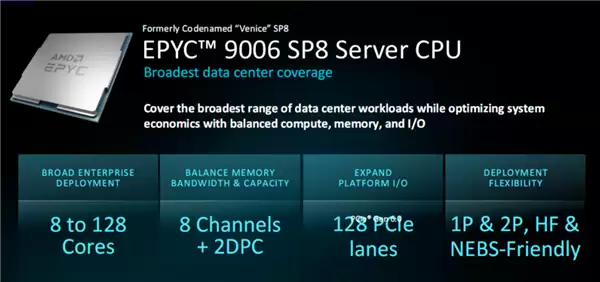

SP8 Venice则走的是均衡路线，面向8到128核心的主流服务器配置，支持8通道DDR5，提供128条PCIe 6.0通道，单路和双路方案都能灵活部署。对于大部分企业来说，这个规格可能更接地气。

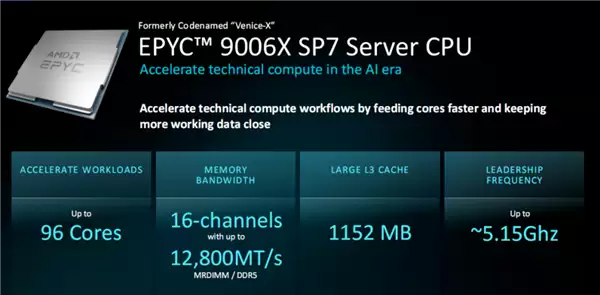

SP7 X（9006X SP7）是缓存怪兽。它把1152MB 3D V-Cache分配给96个核心——每核心缓存容量是标准SP7的三倍。同时支持16通道DDR5-8000或MRDIMM-12800，总内存带宽1.6TB/s，最高频率约5.15GHz。对于HPC和AI预处理来说，缓存就是生命线。
LP（Verano）则走了一条不同的路。它最多配置72个Zen 6核心，加速频率最高5.00GHz，但内存系统换成了24通道LPDDR5X，并且首次引入可更换的SOCAMM2模组。CPU-GPU直连通道升级为增强型xGMI，带宽达到112Gbps。这显然是为AI主机节点的特殊需求量身定制的。
直接对比英伟达Vera CPU，EPYC Venice单核性能领先20%，总吞吐量更是达到Vera的2.2倍。在100kW机柜功耗约束下，Venice平台整体性能约为NVIDIA Vera的3.3倍，约是Intel至强6980P的两倍多。通用计算领域，性能是Intel至强6980P的2.0倍。差距很明显。
值得一提的是，EPYC Venice每瓦特智能体处理能力是前代的1.7倍，每瓦性能提升1.4倍，每秒处理token数提高至1.8倍。这意味着，在能耗越来越敏感的当下，Venice不仅仅是反赌，更是跑得省。
首批合作伙伴已经站队：微软、Meta、AWS、谷歌、甲骨文，以及戴尔、超微、HPE、联想等OEM厂商。至于价格？AMD目前还没公布具体售价，还得再等等。
