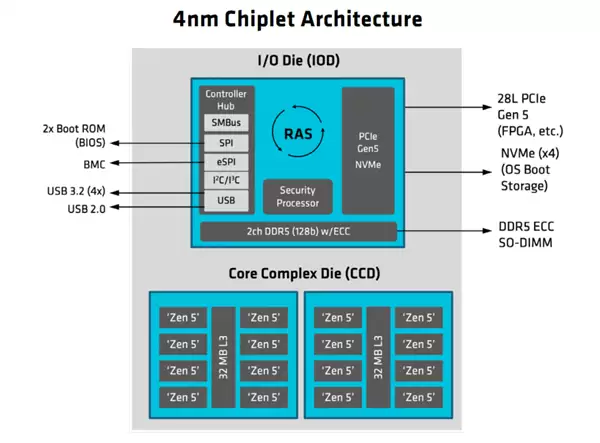

12月11日，AMD正式推出全新一代“EPYC嵌入式2005”系列处理器，该系列采用与移动端锐龙9000HX系列（Fire Range）相同的4纳米工艺和CCD+IOD Chiplets设计，专门针对嵌入式市场进行了深度优化。

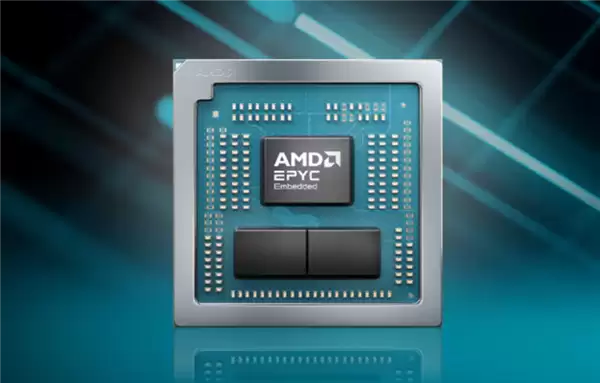

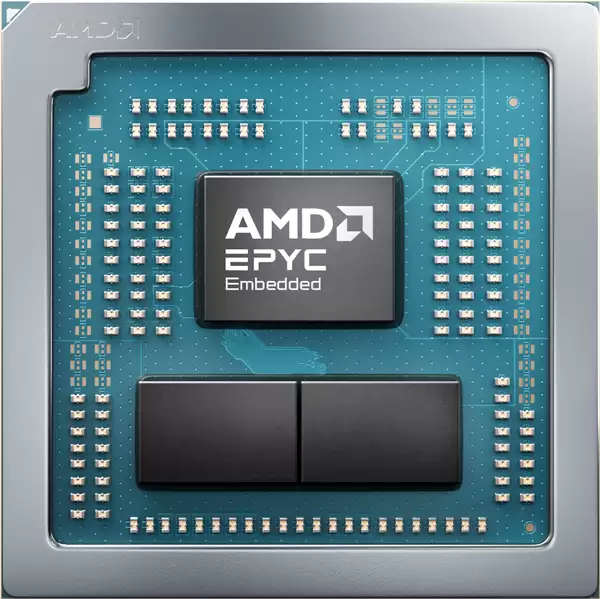

EPYC嵌入式2005系列同样基于Zen5 CPU架构，采用了40x40毫米的FL1 BGA整合封装，其面积和体积更为紧凑，但依然集成了丰富的I/O功能，非常适合对空间、功耗都有严格限制的嵌入式应用场景。
它能够满足网络、存储、工业基础设施等需要24/7全天候运行的设备对于高性能、高能效、可靠性及安全性的苛刻要求。
其应用场景广泛，包括但不限于：网络控制面板、路由器、交换机、安全设备、冷云存储、扩展磁盘柜（EBOD）、机器人、工业控制、实时工业应用等。
AMD宣称，EPYC嵌入式2005系列与定位相同的Intel至强6503P-B相比，两者均为12核心，但其基准频率高出35%，加速频率高出28%，缓存也多出33%，而热设计功耗却仅有一半。
更为关键的是，其封装面积比竞品小了足足2.4倍，这不仅可以更灵活地应用于更多嵌入式设备，还能缩短信号传输路径、简化供电和散热设计，从而大幅降低整体成本。

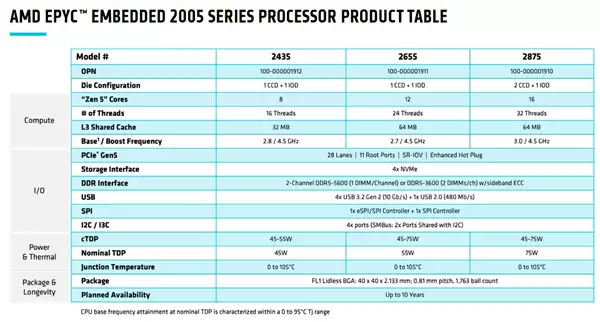

EPYC嵌入式2005系列包含三款不同型号：
EPYC嵌入式2875：
16核心32线程，三级缓存64MB，频率3.0-4.5GHz，热设计功耗75W。
EPYC嵌入式2655：
12核心24线程，三级缓存64MB，频率2.7-4.5GHz，热设计功耗55W。
EPYC嵌入式2435：
8核心16线程，三级缓存32MB，频率2.8-4.5GHz，热设计功耗55W。
全系列均支持28条PCIe 5.0通道、4个NVMe SSD通道，可以聚合最多16条PCIe通道用于支持高速以太网卡、FPGA、网络ASIC等设备。
它支持双通道DDR5-5600 Sideband ECC内存，这是一种基于边带纠错校验码技术的内存方案，可用于DDR4、DDR5、HBM等内存标准。其使用独立的DRAM芯片保存用于纠错的ECC数据，可以大大降低读写开销、提升稳定性。
可提供四个USB 10Gbps和一个USB 2.0接口、11个Root端口、SR-IOV、增强型热插拔、一个eSPI/SPI控制器、一个SPI控制器、四个I2C/I3C端口。
热设计功耗均可最低调至45W，耐受温度范围0-105℃。
当然，在可靠性、安全性、可管理性方面也是必不可少的，例如AMD Secure Processor（安全处理器）、AMD Platform Secure Boot（平台安全启动）、AMD Memory Guard（内存防护）等安全技术。
开发人员还可获得丰富的开源软件环境支持，包括对Yocto、内核驱动程序、EDK II（扩展开发套件）的上游支持，能简化集成并加速产品上市进程。
EPYC嵌入式2005系列处理器支持长达10年的持续运行保障，而延长的产品寿命和支持服务还包括10年的组件订购和技术协助、15年的软件维护。
