三串锂电池保护板电路设计全解析
保护芯片 过流设定 MOS 选型 均衡 充电搭配 放电降压，一次讲透
做三串锂电池（11.1V/12.6V）产品的工程师，要完整搞定一块保护板，需要搞清楚哪几件事？至少得摸透这6个关键环节：选什么保护芯片、过流保护电流怎么算、MOS管怎么挑、要不要加均衡、充电电路怎么搭、放电后面的降压电路用什么方案。
今天基于平芯微（PW）成熟平台，从芯片选型到周边电路，把三串锂电池保护板的设计要点完整捋一遍，每一节都可以直接参考电路图。
一、保护芯片选型：PW7126 vs PW7127
三串锂电池保护板的主芯片，目前首选PW7126和PW7127。两颗芯片都集成了过充、过放、过流、短路四重保护，高精度电压检测也是标配，差异主要在于封装和NTC保护功能。
PW7126 — 基本型三串保护芯片
封装：SOP8
保护功能：过充/过放/过流/短路
NTC保护：无
适用场景：大部分三串应用，包括电动工具、扫地机、小电动车、LED照明等常规场景
PW7127 — 带NTC温度保护的三串芯片
封装：SOP8
保护功能：过充/过放/过流/短路，外加NTC温度保护
NTC保护：支持（103AT B=3435）
适用场景：对电池包温度敏感的应用，比如定制锂电池包、安全等级要求高的产品、高功率快充场景，能有效避免电池高温起火
选型建议
不需要温度保护、成本敏感的，选PW7126；需要监控电池温度、要求高安全级别的，选PW7127。两者引脚兼容度高，项目做向前兼容设计时，可以预留NTC位置，方便后期升级。
二、过流保护如何设置
过流保护阈值由采样电阻RSENSE和芯片内部的过流检测电压VOCP共同决定，基本公式是：
过流电流IOCP = VOCP / RSENSE。
PW7126和PW7127的VOCP约为100mV（具体以官方手册为准），选不同阻值的采样电阻，对应的过流保护电流自然不同。
对于PW7126，过流设置由RSENSE电阻阻值决定。
而PW7127的过流设置，则取决于MOS管内阻：比如使用PW4406A的MOS管，单颗内阻约15mΩ，Q1和Q2各一颗，内阻相加就是15mΩ+15mΩ=30mΩ，0.2V/30mΩ算下来大约7A。
实际设计要点
选阻值时，过流保护点建议设为平均持续电流的1.2到2倍，避免启动冲击电流误触发保护。大电流场景可以考虑双电阻并联（比如20A方案用RSENSE1和RSENSE2），既降低发热又能提高精度。采样电阻优选1%精度、低温漂的合金电阻。另外，实际工作电流还会受温度影响，这部分跟接下来的MOS管选型直接相关。

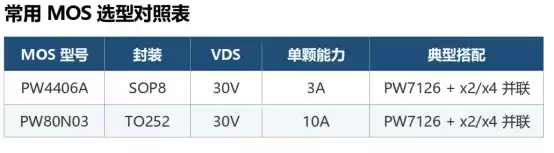

三、MOS管选型与并联关系
三串保护板的MOS管主要看三个参数：耐压VDS、导通内阻RDS(on)、持续电流ID。三串电池充电峰值为12.6V，VDS建议选20V以上。
MOS并联与持续电流的关系
单对PW4406A只能支持3A左右的持续电流；两对PW4406A并联（也就是4颗），能做到6到7A（SOP8封装）。TO252封装的PW80N03，单对就能到7到10A，双对并联可以到14到15A持续电流。并联时需要注意RDS(on)的一致性，最好同型号同批次，避免电流分配不均。同时预留20%到40%的实际工作余量。还有一点很重要：所有MOS管的ID电流都是高温极限瞬间值，不是常规工作时的电流，判断MOS管的负载能力主要看内阻，而不是ID值。
选型建议
持续电流3A以内，PW4406A ×2，成本最低；持续电流6到7A，PW4406A ×4或PW80N03 ×2；持续电流14A以上，PW80N03 ×4，用TO252封装配合大面积散热。
四、均衡电路：PW2213
多节锂电池长期使用后，各节容量、内阻难免产生差异。如果没有均衡电路，最弱的那节电池充不满、放得空，整个电池组的寿命会大幅缩短。加均衡电路，就是给电芯寿命上一份保险。
PW2213是一款锂电池均衡芯片，SOT23-6L封装，采用被动均衡方式。均衡阈值为4.2V ± 30mV，当单节电压达到充满阈值时，通过旁路电阻单独释放这颗电池的多余能量。旁路电流由外接RBAL决定，典型用620Ω电阻，电流约30到50mA。三串应用需要3颗PW2213（U6/U7/U8），配合PW2302驱动MOS和RBAL释放电阻。
均衡电路设计要点
每节电池都需要一颗PW2213，3S保护板总共需要3颗。释放电阻建议选2512封装、620Ω、1%精度，功率2W以上，因为释放时发热明显，也可以加大阻值选其他封装如1206或1210。均衡驱动MOS负责开启和关闭，选PW2302或PW3400A，每节一片。PCB布局时，均衡电阻要靠近电池端子摆放，利用铜皮平面辅助散热。

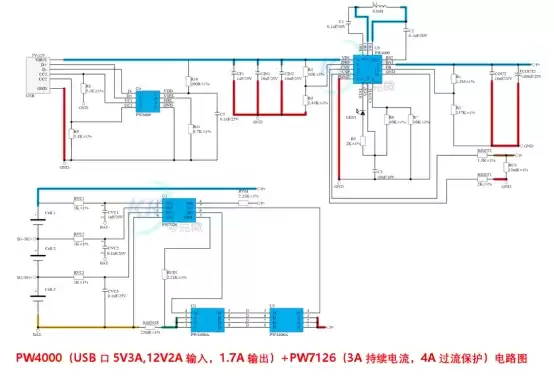

五、充电电路与保护板如何搭配
保护板只解决“安全”问题，真正把电池充满还得靠充电电路。三串电池满充电压12.6V，根据输入电源类型不同，选择不同的充电拓扑。
搭配设计要点
充电电流必须小于保护板的持续电流，否则充电时会触发过流保护。P+/P-是充放电共用口，同时接负载和充电器。充电时均衡芯片PW2213会自动介入，不需要额外控制信号。
六、放电降压电路：PW2163 / PW2205 / PW75XX / PW8600
三串电池输出电压在12.6V到9V之间（放电区间），后级通常需要降压到5V、3.3V或1.8V，给MCU、传感器、LED驱动等供电。不同输出电压和电流需求，对应不同芯片。
PW2163是一款小体积DC-DC降压芯片，输入范围4.5到18V，输出电流可达3A，开关频率高，可以用小型电感，适合体积敏感的中小功率降压场景，比如扫地机MCU供电、LED控制板。
PW2205是专为中大电流降压设计的，宽范围输入，输出电流可达5A，高效率、内部集成MOS、外围电路简单，适合中功率负载驱动，比如风扇、小电机、蓝牙音箱后级。
PW75XX系列是36V耐压线性稳压LDO，输出电压有3.3V、5V、3V等固定可选，静态电流低至微安级，无纹波、外围只需要2颗电容、成本低，适合小电流MCU或传感器供电，通常接在DC-DC后级做二次稳压。
PW8600系列是80V耐压线性稳压LDO，输出电压也是3.3V、5V等固定可选，同样具备低静态电流、无纹波、外围极简、成本低的优点，适用于小电流MCU或传感器供电，常作为DC-DC后级的二次稳压方案。
