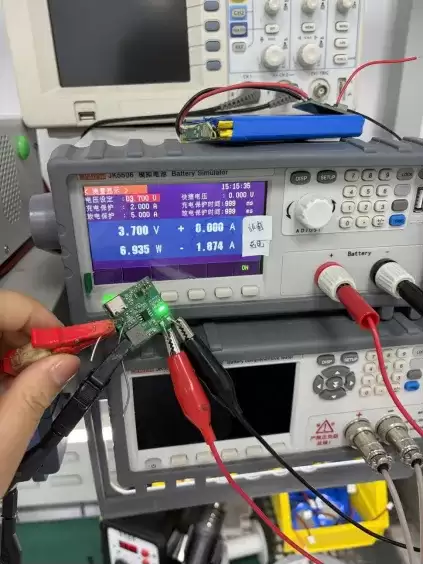

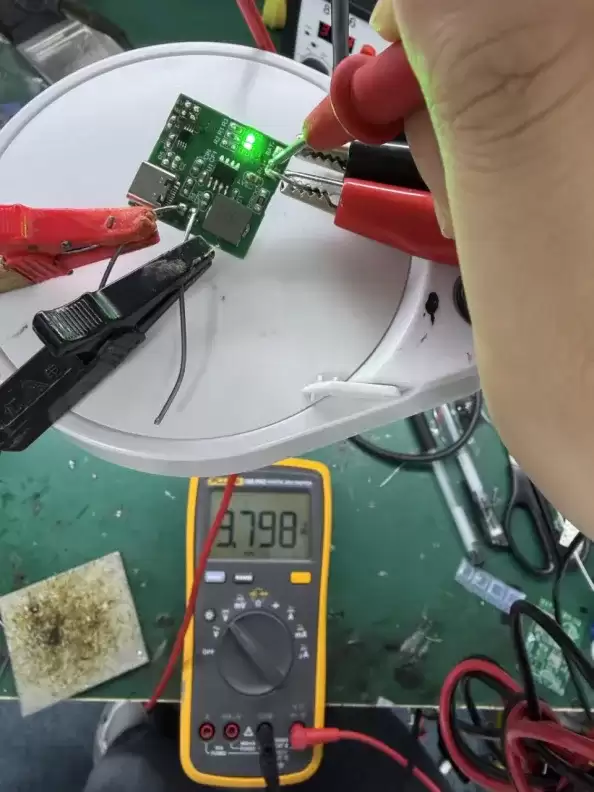

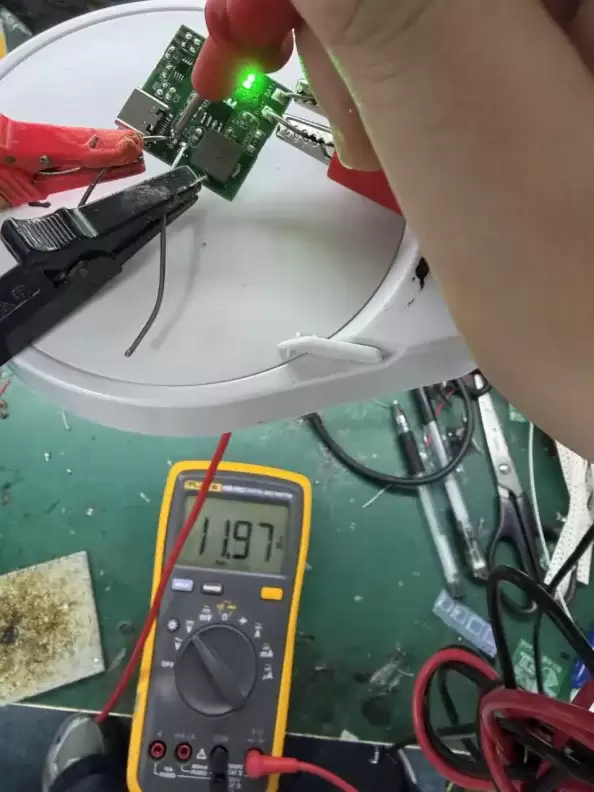

PW4213芯片测试流程详细指南
在正式进入PW4213芯片的测试步骤之前,我们先快速了解一下这颗芯片的核心参数与特性。PW4213是一款专为单节锂电池(3.7V/4.2V)设计的同步降压充电管理IC,其最突出的亮点在于输入电压范围极宽,可支持4.5V至15V,而非常见的仅支持5V输入的普通充电芯片。这意味着您手头的5V、9V甚至12V适配器均可直接使用。同时,内部集成的同步降压架构在大压差场景下能保持高效率与低发热,使整体应用更加省心可靠。
芯片基础特性
- 工作模式:采用降压(Buck)拓扑结构,可将5V/9V/12V输入电压高效降压至4.2V,为单节锂电池提供稳定充电。
- 开关频率:固定为500kHz,允许选用小型化的外部电感和电容,有效节省PCB空间。
- 最大充电电流:支持最高2A充电,具体电流值可通过外接检流电阻灵活调节,适配不同容量电池。
- 封装形式:采用SOP8-EP封装,底部集成散热焊盘,有助于提升散热性能,保证长期工作稳定性。

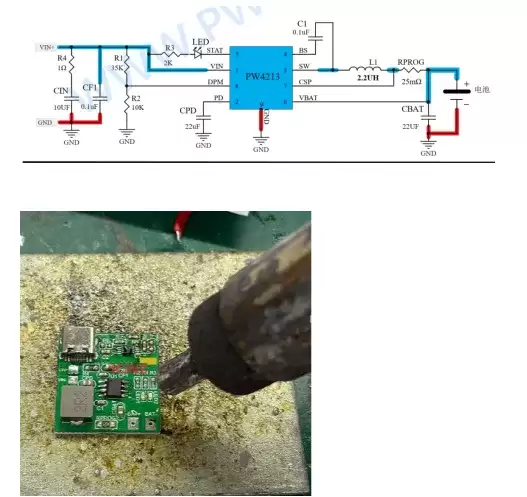

下图展示了PW4213的典型应用电路连接关系,涵盖输入、输出、电池端以及外围关键元件的接法,实测时可参照此图快速搭建测试环境。
