CAD 零基础入门不要一开始就追复杂图纸，先把坐标输入、图层设置和基础绘图命令练稳。学完这篇，你应该能理解绝对坐标、相对坐标和极坐标的用途，能建立 WALL、CENTER、DIM 等基础图层，并用 LINE、OFFSET、TRIM 等命令画出可继续编辑的简单图形。前期把这三件事打牢，后面学习标注、布局和出图会顺很多。
理解绝对坐标、相对坐标与极坐标
CAD 坐标不是考试概念，而是精确绘图的入口。绝对坐标表示图形空间里的固定位置，例如 0,0 可以作为起点；相对坐标表示相对上一点移动，例如 @200,120 表示从当前点向 X 方向移动 200、向 Y 方向移动 120；极坐标则适合按长度和角度画线，例如 @300<25 表示以 25 度方向画 300 长度的线段。
新手练坐标时，不要直接画复杂户型图。可以先画一个矩形、一个折线和一个斜线，再观察命令行反馈。每输入一次坐标，都要确认线段方向、长度和位置是否符合预期。如果第一点错了，后面所有对象都会跟着偏；如果相对坐标少写了 @，CAD 会把输入当成绝对位置处理，图形可能跳到远处。
练习坐标的关键是把“看图估位置”改成“按数值定位置”。即使后续很多图形可以用鼠标捕捉完成，坐标意识仍然重要。它能帮助你理解图纸比例、对象间距、阵列方向和后续标注值，避免图形看着差不多，实际尺寸却不准确。
先建图层再绘图：规范对象管理
图层是 CAD 图纸的管理规则。零基础阶段至少要建立轮廓线、中心线、标注线三个基础层。轮廓线可以放墙体、零件边界或主体线；中心线用于对称中心和定位；标注层用于尺寸和文字。不同图层设置不同颜色、线型和线宽，后续查看、关闭、打印都会更清楚。
很多新手会把所有对象都画在默认图层，前期看不出问题，等到图形复杂后就会难以修改。比如你想隐藏标注检查轮廓，发现对象混在一起；想调整打印线宽，发现中心线和墙体线无法区分。正确做法是在画第一条正式线之前，就把图层建好，并养成画对象前切换当前图层的习惯。
图层命名也要尽量有意义。用 WALL、CENTER、DIM 这类名称，比随手命名为 1、2、3 更容易维护。团队协作或交付图纸时，别人能快速判断对象用途。即使是个人练习，也建议从一开始按规范命名，别等形成坏习惯后再返工。
用基础命令完成第一组可编辑图形

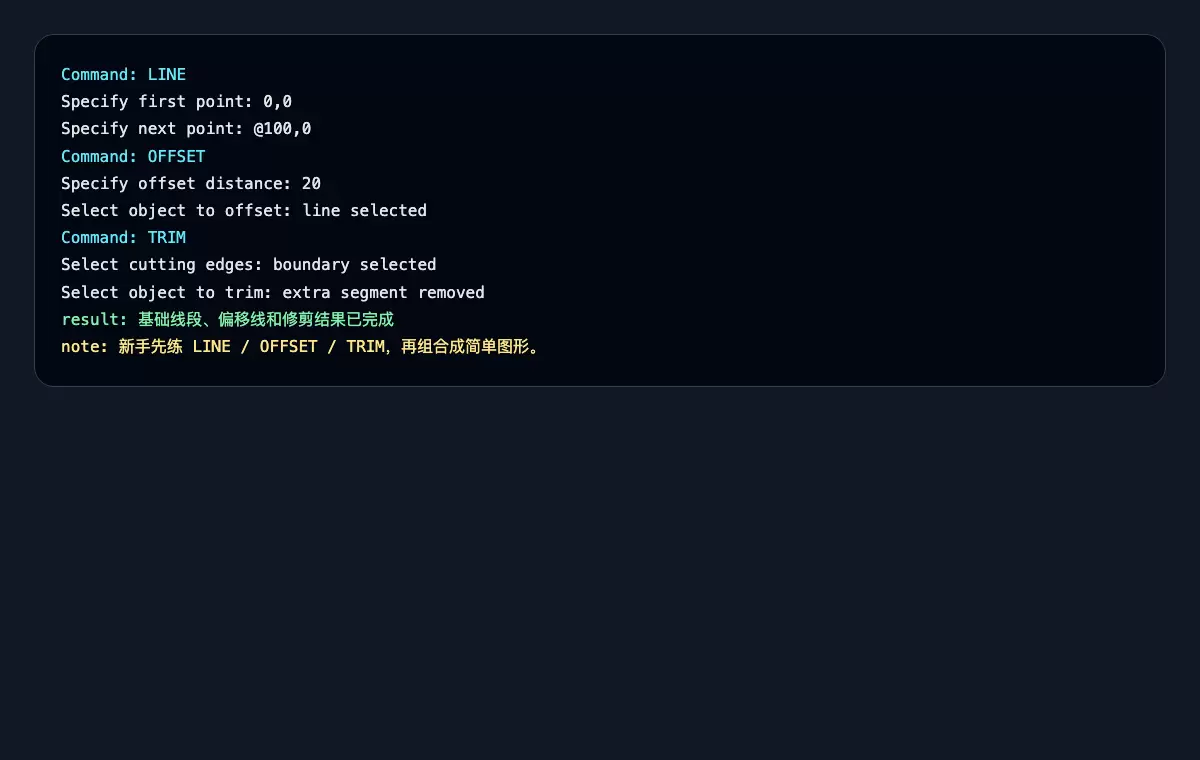

基础绘图命令建议从 LINE、RECTANGLE、CIRCLE、OFFSET、TRIM、EXTEND、MIRROR、ARRAY 开始。不要一次追求全部命令，而要理解每个命令解决什么问题。LINE 用于画线段，OFFSET 用于生成等距线，TRIM 用于剪掉多余部分，MIRROR 适合对称图形，ARRAY 适合重复对象。
练习时可以按一个小任务推进：先用 LINE 画外轮廓，再用 OFFSET 做平行边，接着用 TRIM 清理交叉部分，最后检查对象是否在正确图层。每完成一个命令，都看一次图形是否还能被继续编辑。如果线段没有闭合、对象不在同一平面、修剪边界选错，后面标注和填充都会受到影响。
开启对象捕捉减少绘图误差
坐标和命令练熟后，要开启对象捕捉。端点、中点、圆心、交点、垂足是最常用的捕捉类型。对象捕捉能让鼠标操作保持精确，避免线段看似连接，实际存在微小缝隙。很多后续问题，比如填充失败、修剪不干净、标注值异常，都和对象没有真正对齐有关。
新手不要一口气打开所有捕捉类型。开启太多会让光标频繁吸附到不想要的位置。建议先保留端点、中点、交点、圆心，等熟悉后再加入垂足、切点等类型。画线时观察捕捉标记，确认 CAD 捕捉到的是目标点，而不是相邻对象上的另一个点。
常见问题排查与自检清单
照着画仍然不规范，通常由以下原因导致：
- 没有设置单位和比例，练习图看起来像完成了，但尺寸没有现实意义。
- 图层混乱，轮廓线、中心线、标注全在一起。
- 只用鼠标随意点，没有通过坐标、正交、捕捉来保证准确。
- 修剪后没有检查端点，导致图形存在断线和重叠线。
解决这些问题，需要在每次练习后做一次小检查：对象是否在正确图层，关键点是否捕捉准确，尺寸是否符合题目要求，多余线段是否清理，图形是否能继续标注。CAD 入门不怕慢，怕的是从一开始就把随手画当成标准画法。
还有一个检查细节很实用：完成练习后放大到端点位置，看两条线是否真正相交；再用选择框检查是否存在重叠线段。若图形后续无法填充、修剪边界失效或标注数值异常，通常先回到这些基础位置排查，而不是马上怀疑软件设置。
按坐标、图层、命令的顺序练
CAD 零基础入门的顺序可以固定为：先用坐标理解位置和尺寸，再用图层管理对象，最后用基础命令组合图形。每一轮练习都要留下可检查结果：一组坐标线段、一套基础图层、一个由 LINE、OFFSET、TRIM 完成的小图形。
如果你刚开始学，不要急着画完整施工图或复杂零件图。先把坐标输入、图层切换、对象捕捉和基础命令练到稳定，再进入标注、布局、打印和行业案例。这样学 CAD，后续每一步都有基础支撑，图纸也更容易达到规范出图要求。
