今年六月下旬，苹果在印度的核心代工伙伴塔塔电子遭遇了一次相当严重的网络安全泄露事故。大量还处于内部保密阶段、从未对外公示的iPhone 18全套工程资料被黑客翻了个底朝天，消息一出，全网讨论度直接拉满。而在这批泄露文件中，含金量最高的当属iPhone 18 Pro的完整主板设计图纸——它让外界第一次看清了苹果这代旗舰在内部架构上的碘伏性改动。

用过iPhone旗舰的朋友应该都有体会，苹果很多年来一直坚持用双层夹心主板方案，把核心的A系列处理器夹在两块PCB板中间，为的是尽可能节省机身内部空间。但这种设计有个很难回避的短板——芯片产生的热量需要穿过多层电路板才能传导到散热部件上。高负载打游戏、长时间跑本地AI，很容易积热降频。这次iPhone 18 Pro干脆直接放弃了这套沿用了多年的方案，可以说是冲着这个痛点来的。

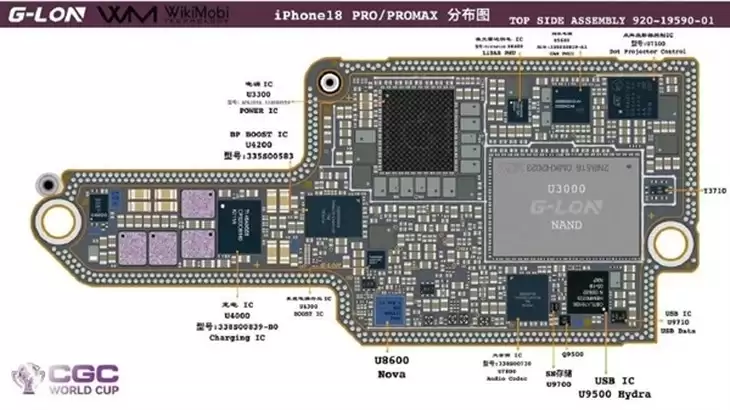

从曝光的主板图纸来看，苹果依然保留了实用性很强的L型异形主板布局，但核心元器件的摆放逻辑做了调整。新款A20 Pro芯片被直接平铺放在主板表层，不再受夹层包裹。这样一来，处理器背面可以直接贴合机身内的大面积VC均热板和散热石墨，热量不用再层层穿透电路板，快速就能散出去。芯片整体的热阻大幅下降，长时间高负载运行时的温控表现，会有肉眼可见的提升——不会再出现以往机型重度使用就明显发烫、性能受限的情况。

散热优化背后，也带来了一些普通用户需要留意的变化。这背后有一个比较直接的原因——为了给外置的主芯片腾出表层空间，原来裸露在外、维修店能直接接触更换的NAND闪存硬盘，被挪到了两层主板的夹层中间，从机身外部完全触碰不到存储芯片。如果以后有用户想找第三方门店扩容手机存储，操作流程会变得极其复杂。维修师傅得先用高温设备把粘合在一起的双层主板加热分层，换完更大容量硬盘后，还要完成高精度植锡工序，再重新贴合两层主板。整套流程工时翻倍，工艺门槛大幅拉高。操作过程中稍有不慎，温差、焊接失误，都有可能直接导致主板报废，整机也就失去维修价值了。说白了，第三方低成本扩容这条路，基本被硬件设计堵死了。

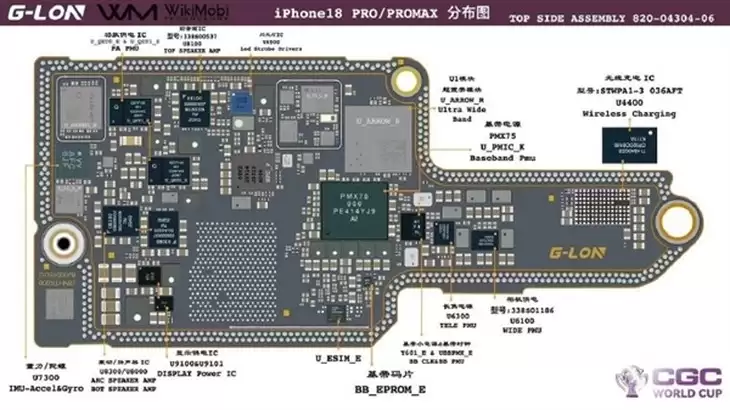

除了主板架构的核心改动，图纸里还完整标注了整机通信与影像供电的全套硬件配置。这一代Pro机型搭载了高通骁龙X80 5G基带，支持6Rx多天线接收技术，理论下行峰值速率能达到10Gbps，上行速率最高3.5Gbps，搭配高通SDR740双射频IC，保障全球多频段信号稳定。影像部分则是单独拆分多组独立供电芯片：广角镜头对应U6100、长焦为U6300、LiDAR雷达搭载U6400，再配上整机相机主电源U5600，以及U_ARROW_R超宽带模块。整套通信和影像硬件，属于常规规格的迭代升级，没有出现超出行业预期的突破性黑科技硬件。

这次塔塔电子的泄密事件，也直观反映出苹果海外供应链在保密管控上依然存在漏洞。大量未发布新机的底层硬件图纸外流，把iPhone 18 Pro最关键的内部改动提前公之于众。一边是冲着发热痛点重做主板散热架构，大幅提升持续性能释放；另一边则通过调整存储芯片位置，抬高第三方维修扩容的门槛。一升一降两处改动，能明显看出苹果这代产品的设计取舍——优先保障芯片温控与整机稳定性，间接引导用户直接选购原厂大容量版本，减少拆机改装带来的故障风险。等到秋季发布会正式亮相，这款全新架构的iPhone 18 Pro在游戏、AI运行时的实际温控表现，也会成为大家重点关注的实测方向。
