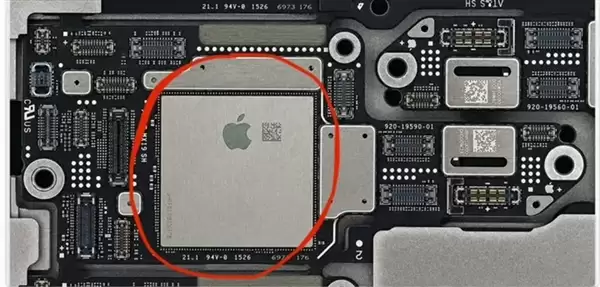

7月13日，一份苹果内部机密文件意外泄露，使得iPhone 18 Pro提前曝光——从外观设计到内部主板布局、芯片架构，几乎被完全披露。据文件显示，苹果A20 Pro芯片将首次采用台积电WMCM（晶圆级多芯片封装）技术，这是一次重大突破。与目前主流的CoWoS 2.5D封装以及手机领域常见的PoP堆叠封装相比，WMCM架构截然不同，其设计直指智能手机芯片长期面临的两大核心难题：散热积热与内存带宽瓶颈。

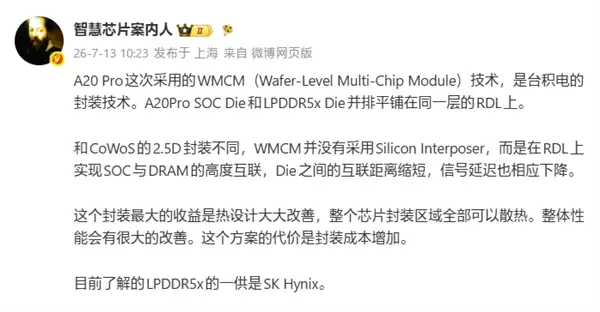

WMCM技术最独特之处在于，它彻底摒弃了硅中介层，将SoC逻辑裸片与LPDDR5X内存裸片水平平铺在同一层RDL（再分布层）上。这种布局使得芯片间的互联走线距离大幅缩短，数据传输延迟显著降低，同时封装体积也明显减小——为手机内部腾出更多空间用于散热组件和电池。这是一项相当巧妙的设计。

长期以来，手机芯片普遍采用PoP（封装堆叠）结构，即将内存芯片直接堆叠在SoC处理器上方。这种设计存在一个天然缺陷：运算芯片与内存均为热源，两者层层叠加，热量难以有效散发。在运行高负载游戏或端侧AI大模型时，热量迅速积聚，处理器极易触发降频机制，导致性能出现断崖式下滑。

而WMCM的平铺布局，使得SoC与内存各自拥有独立的散热接触面，整体有效散热面积大幅增加。这意味着芯片能够稳定维持长时间满帧运行和高算力输出，持续性能表现将迎来质的飞跃。换言之，iPhone 18 Pro在长时间高负载场景下，很可能不再轻易出现“发烧降频”的问题。

然而，任何新技术都伴随着成本代价。WMCM所涉及的晶圆级布线、裸片贴合以及配套测试流程，远比传统封装复杂，良率控制难度更高，这必然推高芯片的整体封装成本。再加上当前全球存储芯片价格持续上涨，苹果的硬件采购支出预计将进一步攀升。

此外，据供应链消息透露，A20 Pro所搭载的LPDDR5X高速内存，首批供应商为SK海力士。海力士在HBM（高带宽内存）及移动内存领域的产能优势，有望确保苹果高端机型的稳定供货。

这套全新的封装方案，配合台积电2nm制程工艺，将成为iPhone 18 Pro系列的核心硬件升级亮点。按照这一趋势，苹果旗舰机型在散热与持续性能释放方面的长期短板，有望得到根本性改善。当然，最终实际表现如何，还需等待真机发布后进一步验证。
