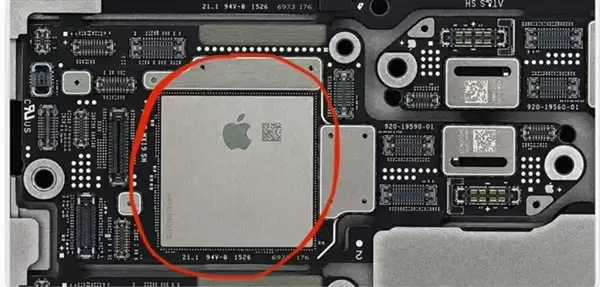

一份疑似来自苹果内部的机密文件提前曝光，将尚未发布的iPhone 18 Pro推至舆论焦点。从外观设计、内部主板布局，到核心的A20 Pro芯片，细节信息几乎被完全披露。

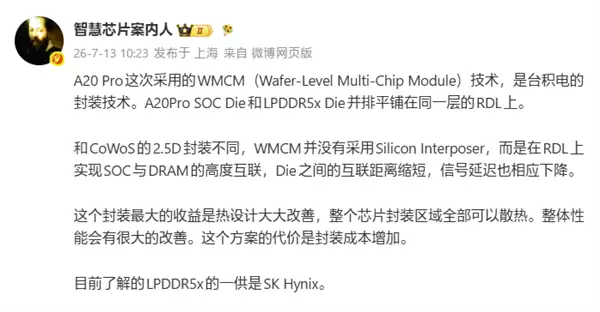

在这份文件透露的信息中，最引人注目的莫过于A20 Pro采用的封装技术——台积电WMCM（Wafer-Level Multi-Chip Module）。需要明确的是，这并非当前手机行业常见的PoP堆叠封装，也非CoWoS这类2.5D封装，而是一种截然不同的底层架构方案。它直接针对移动芯片长期存在的两大痛点：积热问题与内存带宽瓶颈。
WMCM封装技术最大的特点在于摒弃了传统的硅中介层。它将SoC逻辑裸片与LPDDR5X内存裸片直接水平平铺在同一层RDL再布线层上。通过这种设计，芯片间的互联走线距离大幅缩短，数据传输延迟显著降低，同时封装整体占用的空间也明显减小。节省出的空间可用于增强散热模组，或容纳更大容量的电池。
当前主流手机芯片普遍采用PoP结构，即将内存堆叠在处理器上方。这种设计的弊端在于，运算芯片与内存作为两个独立热源，层层叠加使得热量难以有效向外传导。当运行高负载游戏或开启端侧AI大模型时，温度迅速攀升，随后系统便会触发自动降频——这几乎是所有旗舰机型都难以避免的尴尬局面。
而WMCM的平铺布局，使得SoC与内存各自拥有独立的散热接触面。整体有效散热面积大幅增加，在高负载场景下能够稳定维持长时间满帧运行与高算力输出。换言之，持续性能表现将获得显著提升，这正是过去几代iPhone一直被用户诟病的短板。
当然，这套方案也并非没有代价。晶圆级布线、裸片贴合以及配套测试流程更为复杂，生产良率管控难度增加，芯片封装成本将直接上升。同时，当前全球存储芯片正处于涨价周期，苹果的硬件采购开支预计将进一步增加。
供应链消息同步透露，A20 Pro所配套的LPDDR5X高速内存，第一供货商确定为SK海力士。该厂商在HBM与移动内存领域拥有深厚技术积累和显著产能优势，能够确保苹果高端机型的稳定供货。
这套全新的WMCM封装，配合台积电2nm工艺，将成为iPhone 18 Pro系列最核心的硬件升级亮点。若工程落地顺利，苹果旗舰长期存在的发热严重、短时性能释放受限等问题，有望得到根本性改善。
