你绝对难以想象，一家以卫浴产品闻名的企业，竟在人工智能浪潮中扮演起令人惊叹的“隐形冠军”角色。

2025财年，全球卫浴行业巨头TOTO披露了一份令人瞩目的财务报告——以半导体为核心的“新领域事业”实现营收674亿日元，尽管仅占集团总营收的约9%，却贡献了289亿日元的营业利润，这一数字占据了集团总营业利润的半壁江山，其营业利润率高达43%。

更令人关注的是其股价表现，在过去一年中，TOTO股价飙升145%，公司市值一度突破万亿日元大关。

许多人或许会感到困惑：TOTO不是一家生产马桶的公司吗？

然而，在生成式AI技术席卷全球的当下，这家传统制造业企业早已悄然转型，成长为半导体产业链中不可忽视的关键参与者。其核心产品之一，正是半导体制造设备中的精密零部件——静电吸盘（ESC）。

静电吸盘这一名称或许令人生疏，但对于芯片制造过程而言，它堪称“晶圆载台”或“晶圆固定装置”。在刻蚀、薄膜沉积、离子注入等关键工艺流程中，晶圆必须被稳固地固定在设备内部，同时还需精确控制温度、导电性能及工艺稳定性。静电吸盘正是承担这一核心使命的组件，其性能直接决定了芯片制造的良品率。

而制造此类产品的关键材料之一，正是高性能陶瓷——这恰好是TOTO深耕多年的技术领域。

于是，在2026年，一个颇为戏剧性的产业现象浮现：全球市场争相获取英伟达的算力，英伟达则全力锁定台积电的产能，而台积电与三星，竟在竞逐TOTO马桶背后的陶瓷材料。

更为重要的是，随着AI芯片步入超大规模计算时代，高端制程正快速向3纳米、2纳米乃至更先进的节点演进，这对静电吸盘、真空腔体、射频电源、温控系统等核心零部件的性能要求正在大幅提升。

换言之，AI产业爆发式增长的受益者或许远不止英伟达一家。在英伟达的背后，还隐藏着一群默默盈利的“卖铲人”——半导体设备零部件供应商。

而半导体设备零部件，正日益成为全球产业竞争中最容易被忽视、却又最具战略价值的关键赛道之一。

对于正在探寻未来产业突破点的国资国企而言，相较于直接进入竞争激烈、技术壁垒极高的芯片设计领域，半导体设备零部件或许是一条更为现实、且更具产业协同价值的新路径。

01 产业链拆解：真正的价值藏在哪里？

谈及半导体产业，许多人首先想到的是芯片。但实际上，芯片仅仅是产业链终端的成果。支撑芯片诞生的，是一套庞大而精密的装备与零部件体系。若将芯片制造比作航空发动机，那么半导体设备便是整机，而零部件则相当于叶片、轴承与控制系统。

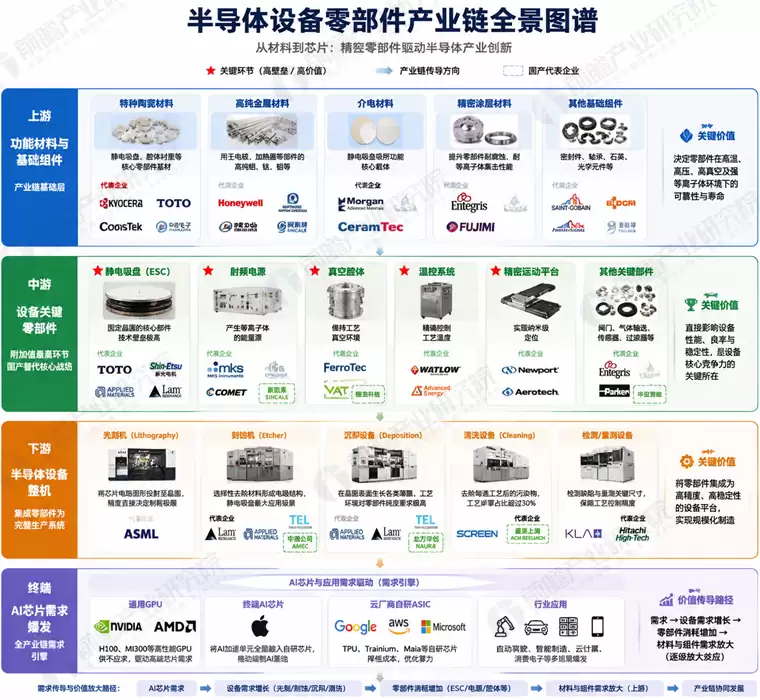

半导体设备零部件的产业链大致可划分为四个层级：

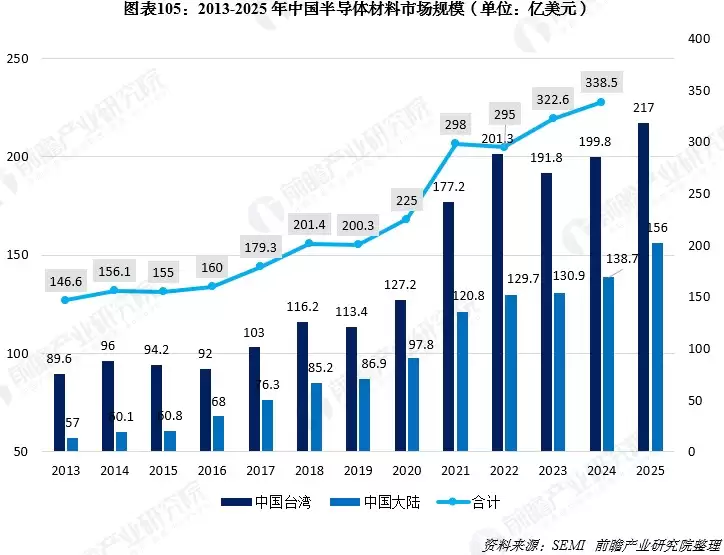

（一）上游：功能材料与基础组件

这是整个产业链的基础支撑层。这些材料与组件决定了零部件能否耐受高温、高压、高真空以及强等离子体环境。

• 特种陶瓷材料——是静电吸盘、腔体衬里等核心零部件的关键基材。代表性企业包括：京瓷（日本）、TOTO（日本）、CoorsTek（美国）、中瓷电子（中国）。
• 高纯金属材料——用于电极、加热器等部件的高纯度铝、钛、钼等。代表性企业有：霍尼韦尔（美国）、日矿金属（日本）、有研新材（中国）。
• 介电材料——实现静电吸盘吸附功能的核心载体。代表性企业包括：Morgan Advanced Materials（英国）、CeramTec（德国）。
• 精密涂层材料——用于提升零部件的耐腐蚀与耐等离子体轰击性能。代表性企业有：Entegris（美国）、Fujimi（日本）。

（二）中游：设备关键零部件

这是整个产业链中附加值最高的环节之一，也是当前国产替代需求最为迫切的领域。

• 静电吸盘（ESC）——固定晶圆的核心部件，技术壁垒极高。代表性企业包括：TOTO（日本）、新光电机（日本）、应用材料（美国）、泛林集团（美国）。
• 射频电源——产生等离子体的能量源。代表性企业有：MKS Instruments（美国）、Comet（瑞士）、新凯来（中国）。
• 真空腔体——维持工艺所需的真空环境。代表性企业包括：Ferrotec（日本）、VAT（瑞士）、臻宝科技（中国）。
• 温控系统——精确控制工艺过程中的温度。代表性企业有：Watlow（美国）、Advanced Energy（美国）。
• 精密运动平台——实现纳米级精度的定位。代表性企业包括：Newport（美国）、Aerotech（美国）。

在过去很长一段时间里，市场对这些零部件的关注度有限。然而，随着先进制程的持续推进，一台高端刻蚀设备内部可能包含上万个零部件。决定设备性能的，往往并非整机本身，而是这些核心部件。因此，全球半导体产业的竞争，正从设备层面延伸至零部件层面。

（三）下游：半导体设备整机

设备厂商负责将各类零部件集成为完整的生产系统。主要设备类型包括：

• 光刻机——将芯片电路图形投射至晶圆，其精度直接决定制程极限。代表性企业：ASML。
• 刻蚀机——选择性去除材料以形成电路结构，是静电吸盘最大的应用场景。代表性企业：泛林集团（美国）、应用材料（美国）、东京电子（日本）、中微公司（中国）。
• 沉积设备——在晶圆表面生长各类薄膜，工艺环境对零部件的纯度要求极高。代表性企业：应用材料（美国）、泛林集团（美国）、东京电子（日本）、北方华创（中国）。
• 清洗设备——去除每道工艺后产生的污染物，其工艺步骤占比超过30%，且耗材更换频繁。代表性企业：Screen（日本）、盛美上海（中国）。

（四）终端：AI芯片需求爆发

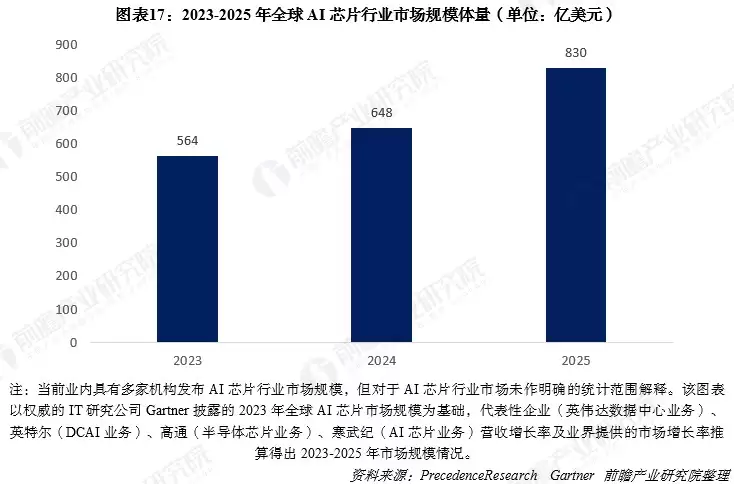

AI芯片是整条产业链的“需求引擎”。NVIDIA与AMD主导通用GPU市场，其H100、MI300等产品持续供不应求；Apple将AI加速单元全面融入自研芯片，驱动端侧AI落地；Google、Amazon、微软等云巨头则纷纷自研ASIC芯片（如TPU、Trainium、Maia等），以降低对单一供应商的依赖并优化算力成本。

需求传导至上游设备端，其放大效应逐级体现。每一颗AI芯片的制造需经历数百道工艺步骤，对应光刻、刻蚀、沉积、清洗等核心设备的需求成倍增长；而这些设备的运行与维护，又持续消耗着静电吸盘、射频电源、真空腔体等精密零部件。

二、国资国企如何布局“半导体设备零部件”？

从产业发展的客观规律来看，国资国企布局半导体设备零部件具有天然优势。因为这一领域具备三个鲜明特点：第一，投资周期较长；第二，技术门槛较高；第三，需要持续且大量的资本投入。

这些特点恰恰与国资国企的长期资本属性高度匹配。但核心问题在于：具体应布局哪些方向？

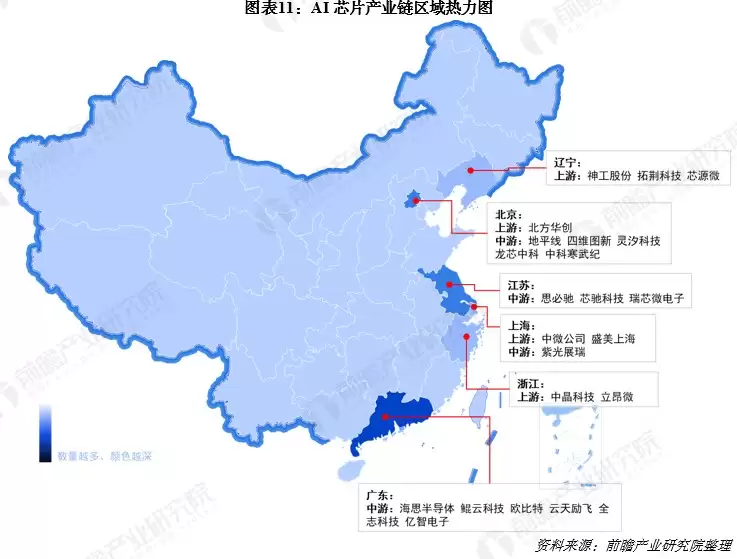

根据第三方产业研究机构的系统分析，全国半导体设备零部件产业的空间分布与区域竞争力可归纳为四大核心区域：

1. 长三角——全球级半导体装备产业高地

若将中国半导体设备产业比作心脏，那它一定位于长三角。以上海为核心，向苏州、无锡、南京、合肥、杭州延伸，这里已形成全国最为完整的半导体装备产业生态系统。

该区域聚集了中微公司、拓荆科技、盛美上海、华海清科等龙头企业，同时也是大量零部件企业的集聚区。对于国资国企而言，可重点关注以下领域：

• 静电吸盘
• 真空腔体
• 温控系统
• 精密陶瓷材料
• 高纯金属材料

长三角最大的优势并非单一企业，而是其强大的产业链协同能力。在此区域布局，更易进入龙头企业的供应链体系。

2. 京津冀——国产光刻与精密系统核心区

北京是国内半导体装备创新资源最为密集的区域之一，这里集聚了大量科研院所、高校及国家级创新平台。尤其在以下领域具有突出优势：

• 精密运动平台
• 超精密加工
• 光学系统
• 高端控制系统

对于国资国企而言，北京更适合布局技术密集型零部件，而非简单制造环节。通过联合科研院所设立产业基金、创新平台及中试基地，可构建长期技术壁垒。

3. 珠三角——先进制造与精密加工中心

珠三角拥有中国最为强大的制造配套能力。深圳、东莞、佛山、中山等地形成了庞大的精密制造体系。尤其在以下领域优势明显：

• 精密机械加工
• 真空部件
• 射频系统
• 自动化控制
• 高端装备配套

该区域更适合布局产业化与规模化制造基地。对于地方国企而言，可通过并购整合精密制造企业，快速切入半导体零部件赛道。

4. 中西部——未来增量市场

随着国家“东数西算”战略的深入推进与集成电路产业的梯度转移，中西部正成为半导体设备零部件产业的新增长极。相较于长三角、京津冀、珠三角的先发优势，中西部拥有独特的后发机遇：显著的制造成本优势、充裕的土地与电力资源、扎实的高校科研人才储备，加之“东数西算”带来的算力基础设施大规模建设，为半导体设备及零部件的本地化配套创造了真实而迫切的市场需求。

重点关注城市：西安、成都、重庆、武汉、合肥。

这些城市同时拥有高校资源、产业基础及政策支持，未来有望成长为国产半导体装备零部件的重要增长极。

对于地方国资而言，当前正是提前卡位、把握窗口期的关键时机。
