从iPhone X开始，苹果在主板上采用了一项极具争议且大胆的设计——双层主板结构。相较于经典的单层主板方案，两者之间的差异一目了然：双层布局在压缩内部空间方面的能力，确实比传统主板要高出数个级别。

以iPhone 8 Plus与iPhone XS Max为例，这两款机型的整体尺寸其实非常接近。然而iPhone XS在几乎相同的体积内，成功容纳了更大容量的电池、成像素质更出色的相机模组、体积更大的线性马达，以及一整套Face ID组件。这一切的实现，背后正是主板在空间与布局上做出的极致取舍——将有限的空间优先让给电池与关键元器件，最终受益的当然还是用户。

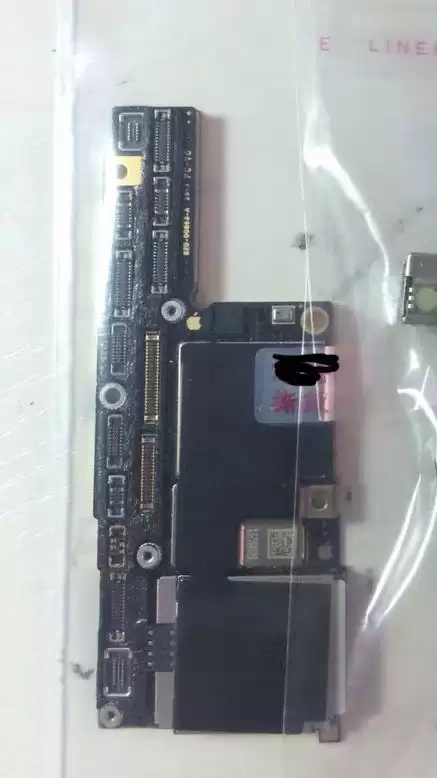

到了iPhone XS Max这一代，双层主板的布局思路更加成熟。其基本做法是将一块长条形主板一分为二，上下堆叠形成类似三明治的结构，A12处理器恰好被夹在中间。这种方案最大的优势在于集成度极高，主板占据的体积被压缩到最小，从而为电池与线性马达释放出更多空间——直接带来的增益就是续航能力进一步提升。

但任何设计都有代价。双层主板最明显的短板当属散热问题。集成度过高导致发热区域高度集中，大致位于机身背面Logo右上角附近。尤其在快充场景下，表面温度轻松飙升到42℃并不稀奇，充电接口附近甚至可达46℃。虽然通常不会引发爆炸风险，但这样的温度已经足够造成皮肤烫伤。此外，高度集成的另一个代价是维修成本陡升——某个小零件出现故障，往往需要更换整个总成才能恢复正常功能。

话虽如此，在主板的集成度与内部布局设计方面，安卓阵营短期内依然难以追平苹果。个别功能或许能做出亮点，但机身内部的整体架构设计，考验的是工艺水平与布局思路的成熟度——这方面苹果仍然手握明显的优势。
