CS5090EA充电芯片对比研究

8.4V 1A / 2A 充电测试对比

概述和测试项目

CS5090EA凭借稳定性和性价比，在工程师圈子里一直有不少拥趸。这次我们干脆拉上它的两位竞品——PW4584A和PW4253，做了一次系统性的对比测试。测试围绕8.4V输出条件展开，分1A和2A两档额定负载，重点考察三款芯片的转换效率、温升特性以及关键电气性能。

三款芯片的基本参数如下：

• CS5090EA：内置MOS异步升压，充电电压8.4V，充电电流0.5A~1A，输入电压3.60V~6.0V
• PW4584A：内置MOS异步升压，充电电压8.4V，充电电流0.5A~1A，输入电压3.60V~6.0V
• PW4253：内置MOS同步升压，充电电压8.4V，充电电流1.1A~2A，输入电压4.50V~5.8V

测试分为六大模块：

• 效率测试（额定输入电压）
• 温度测试（芯片表面温度用热电偶测试仪，另加红外热成像看温度分布）
• 输入/输出特性（电压和电流数据）
• 保护功能验证（过压保护、向下兼容充电器功能）
• EMI预指引（设计要点）
• 不同充电器充电测试（5V1A、5V3A、笔记本USB口）
• 长期稳定性测试因条件所限，本次暂未进行。

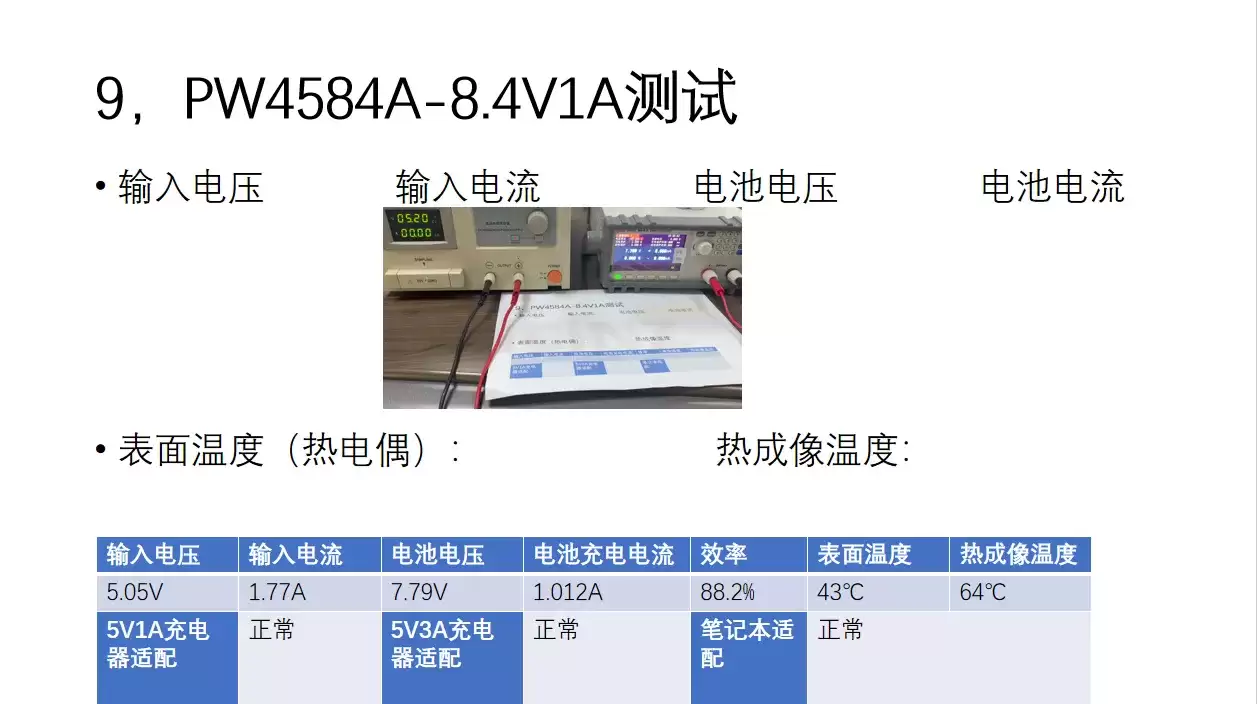

8.4V 1A 测试结果汇总报告

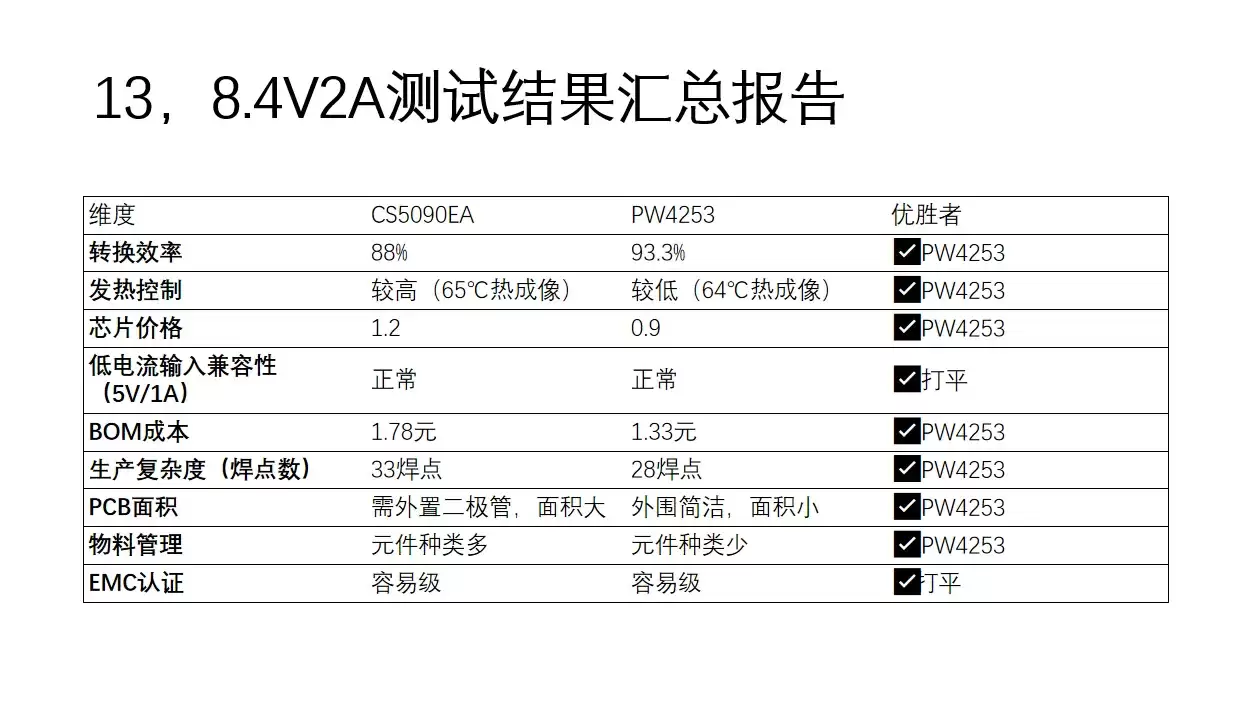

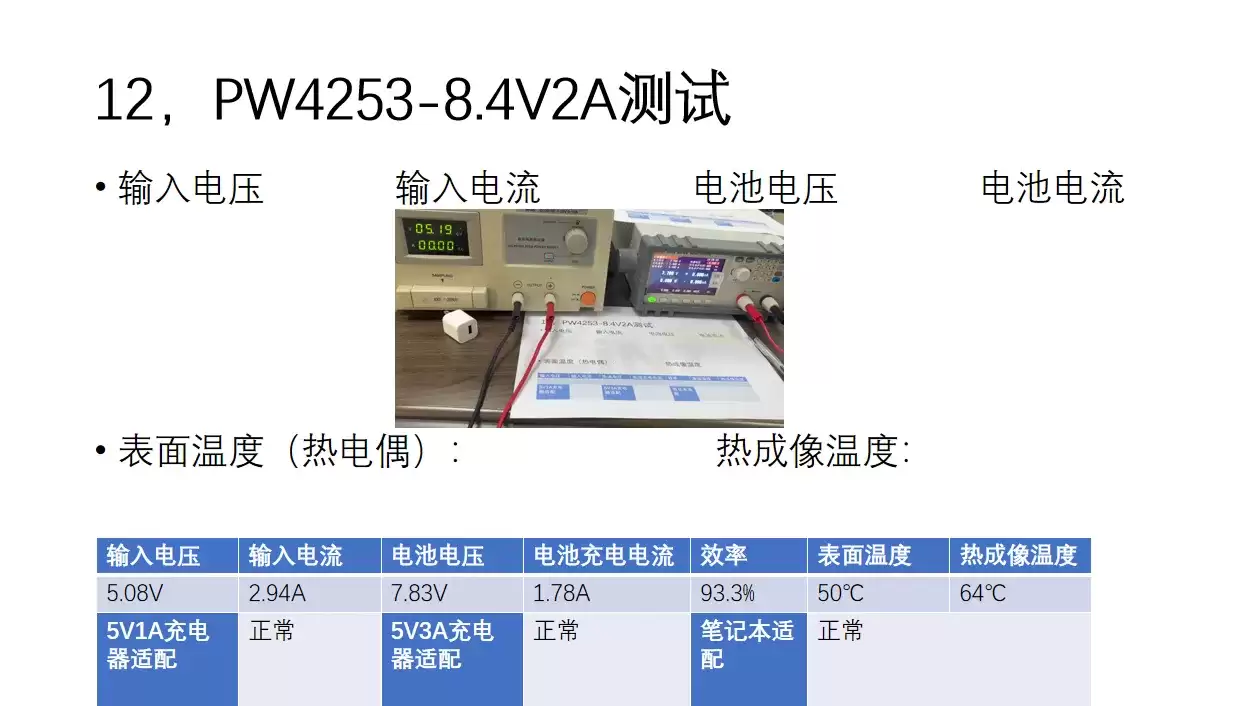

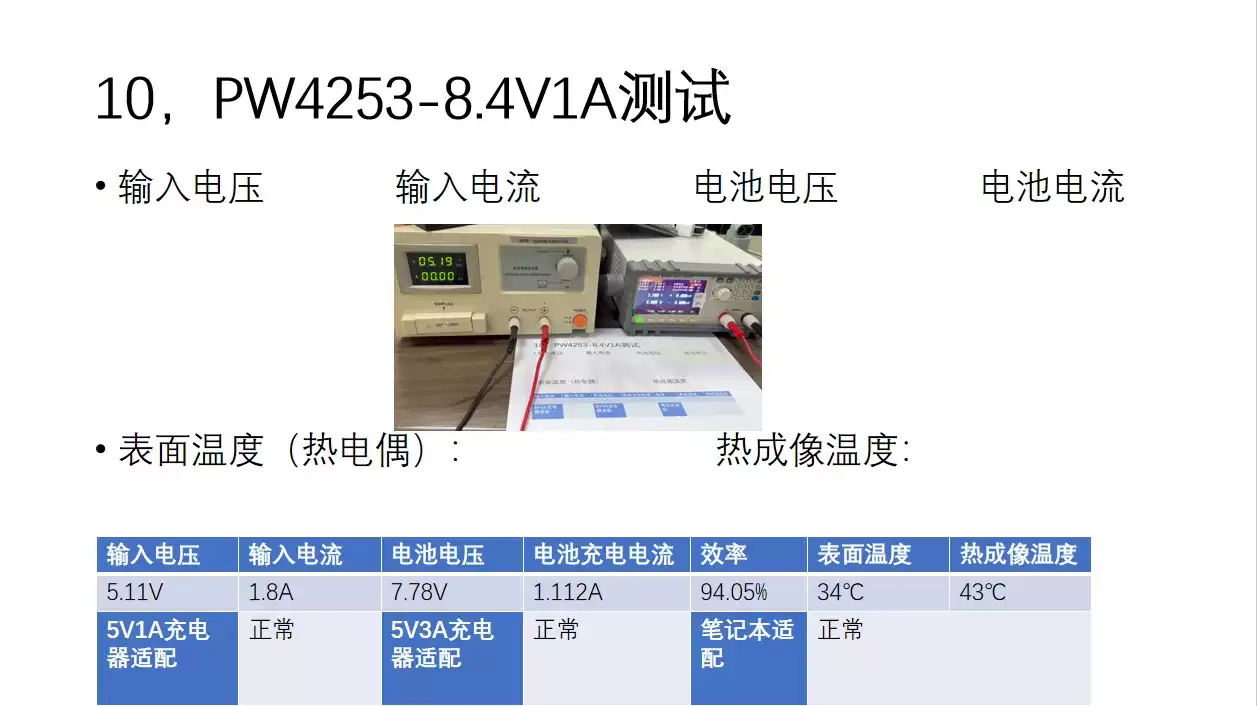

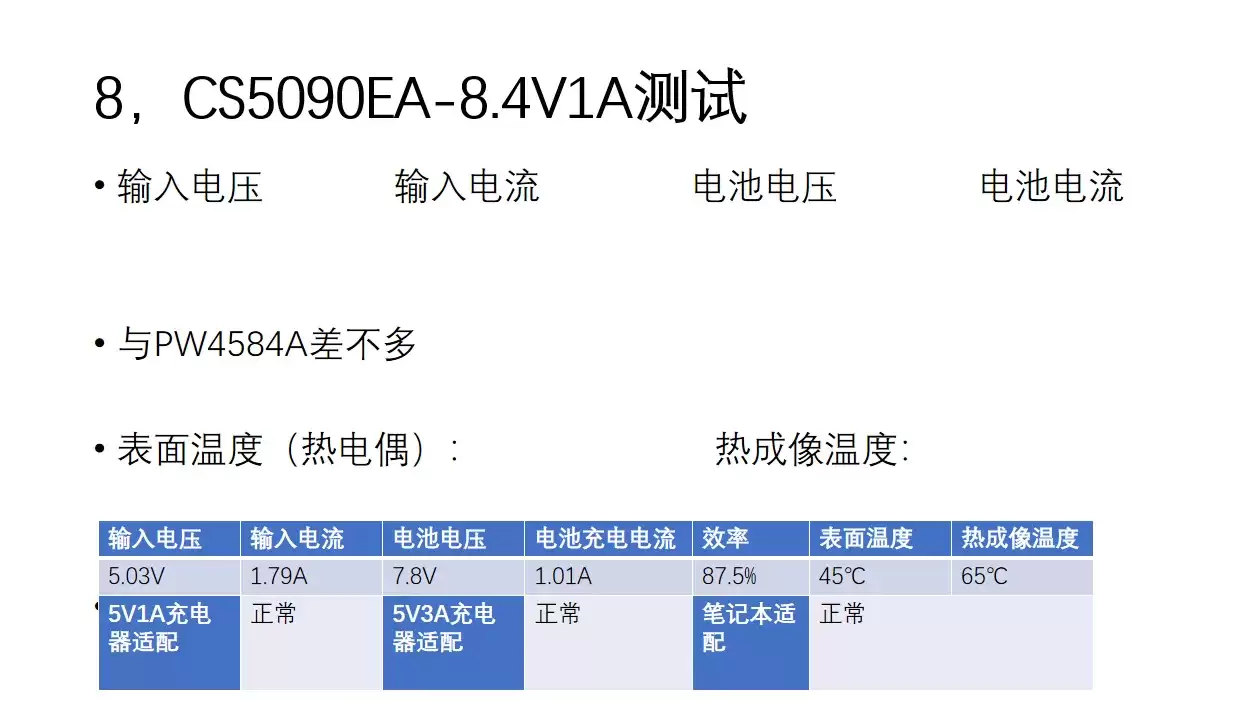

性能方面：PW4253全面领先。它的效率高达94%，实际充电电流最大（1.112A），温升最低（表面仅34℃），而且全场景兼容。PW4584A的效率与CS5090EA非常接近，温度表现也差不多——这两款芯片基本可以互相直接替换。

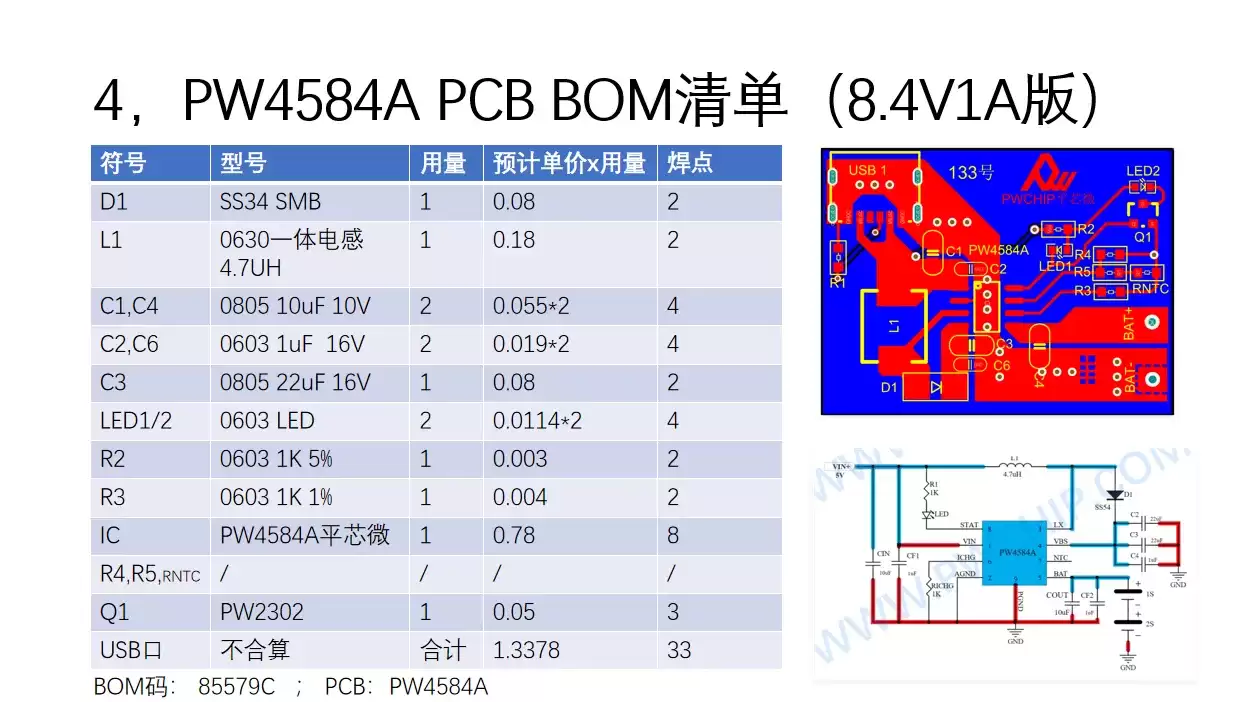

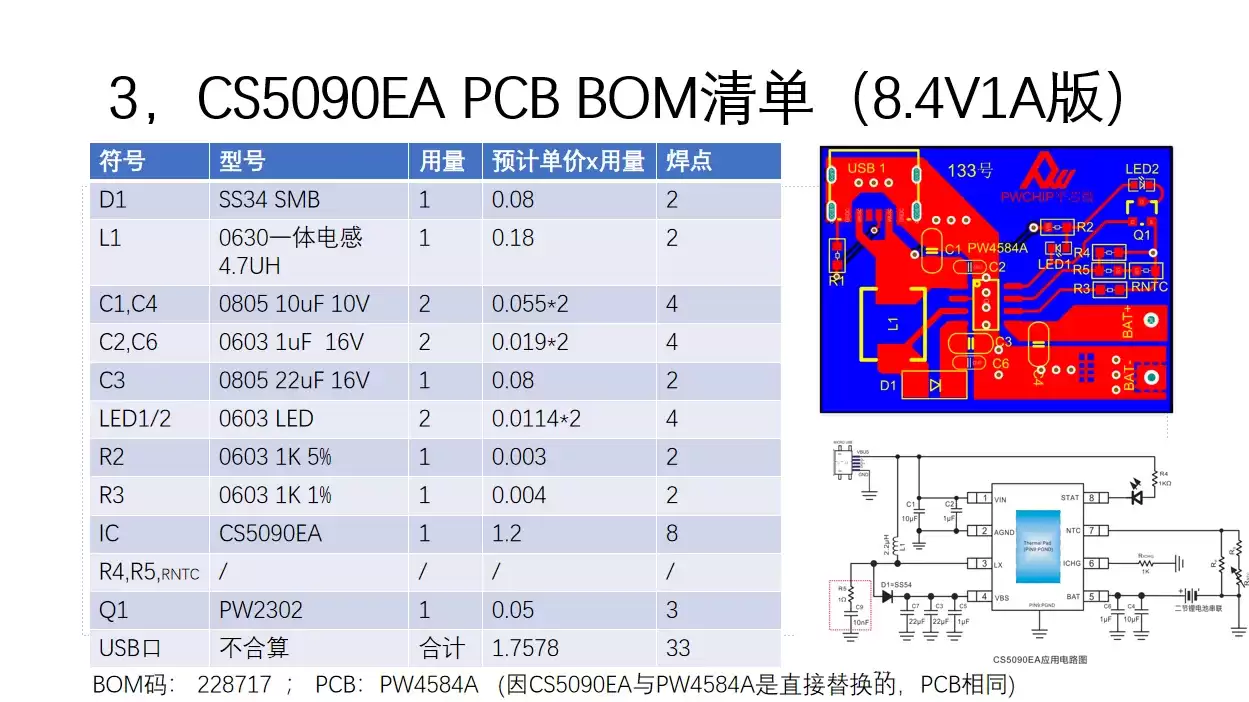

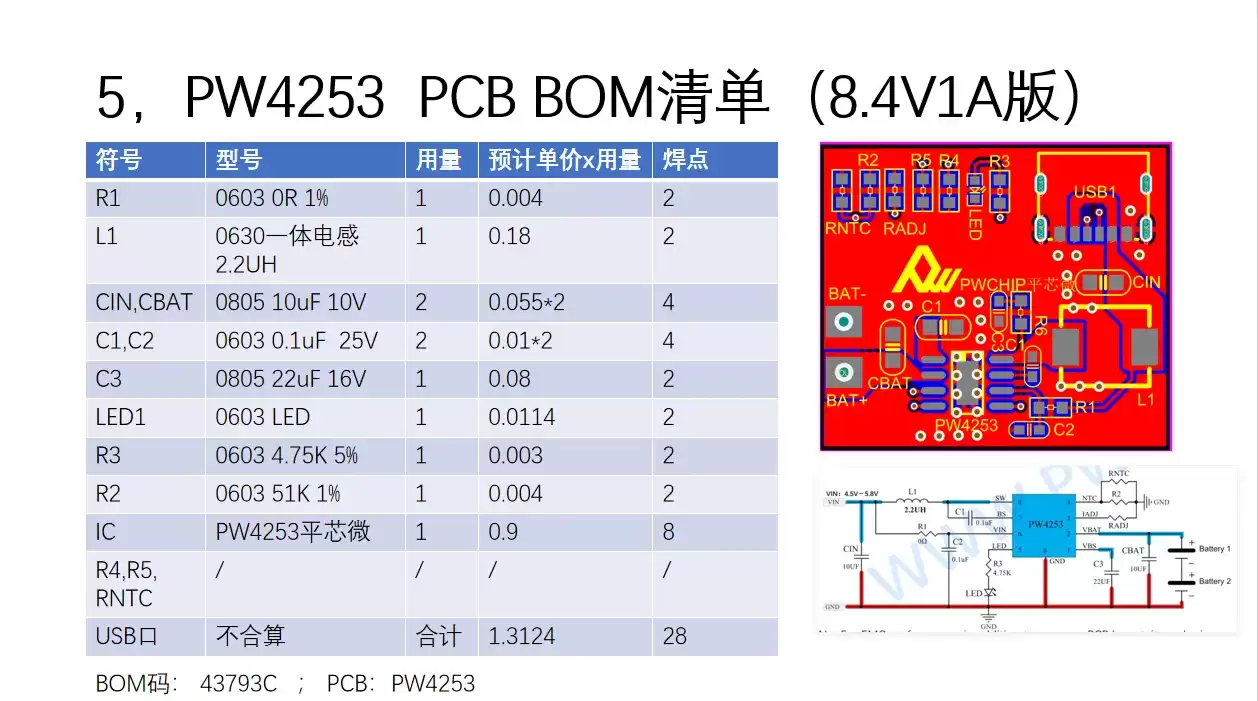

成本与生产：BOM总成本差异不小。CS5090EA最高（1.7578元），PW4584A居中（1.3378元），PW4253最低（1.3124元）。再看焊点数量：PW4253仅28个，贴片加工成本最低，可靠性也更高；CS5090EA和PW4584A都是33个。至于IC单价，PW4584A最便宜（0.78元），CS5090EA最贵（1.2元），PW4253居中，但它的外围电路最精简，效率和温度表现反而最好。

外围电路复杂度：CS5090EA和PW4584A都需要1个SS34肖特基二极管，而PW4253完全不需要SS34，仅需电感、电容和几个电阻即可，电路最简单，特别适合紧凑型设计和低温升的应用场景。

选型建议

EMC 特性

三款芯片的EMI整改难度都不大，属于简单级：

• PW4253：改变电容值即可（规格书有说明）
• PW4584A：增加RC电路（规格书有说明）
• CS5090EA：增加RC电路
