PW5100是一款高效率、低功耗、低纹波、高工作频率的PFM同步升压DC/DC变换器。它能够将干电池的低电压稳定升压至3V、3.3V、3.6V或5V输出。支持单节1.5V干电池或两节串联的3V干电池供电，输出电压可选3.3V、3.6V和5V。需要特别注意：PW5100作为升压IC，输入电压必须低于输出电压，因此两节干电池（3V）无法用于升压至3V，请合理选择输入输出配置。
静态电流典型值为10μA，输入电压升高时静态电流还会进一步降低；反之，输入电压较低时静态电流会略有增加。
以下是PW5100的关键性能参数：
最高效率可达95%，在同类升压芯片中表现突出。工作频率高达1.2MHz，启动电压低至0.7V（1mA负载下即可启动）。输入电压范围0.7V～5.0V，静态电流典型值10μA（VIN=2.0V时）。输出电压提供3.0V、3.3V、5V等多种固定版本，例如需要3V输出选择PW5100-3V，需要5V输出选择PW5100-5V，输出电压精度控制在±2.5%以内。低纹波低噪声特性显著，在50mA负载条件下纹波仅±10mV。
使能关断控制：EN引脚低电平（≤0.2V）时关闭升压，高电平（≥0.4×Vout）时开启升压。值得注意的是，PW5100的EN功能仅关断升压操作，并未完全切断输出。若需要EN能够彻底关断输出的型号，可选用PW5103（3.3V固定输出）或PW5150（5V固定输出）。

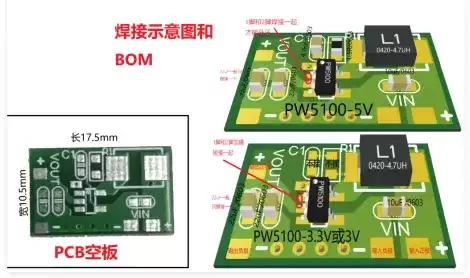

干电池升压应用电路图及BOM清单如下：
设计要点：将电容尽可能靠近IC和电感放置，以最大程度减小寄生参数的影响。

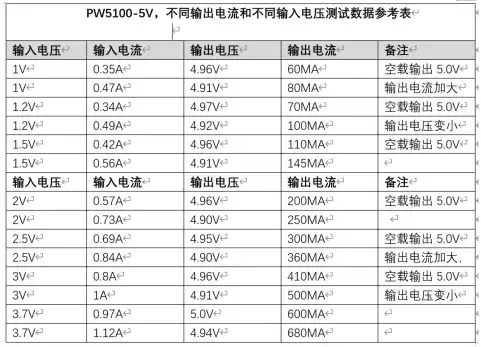

以下两张图表展示了PW5100在不同输入电压下的最大输出电流与输出电压对应关系。总体趋势：输入电压越高，可输出的电流越大；输入电压降低时，输出电流随之减小。
