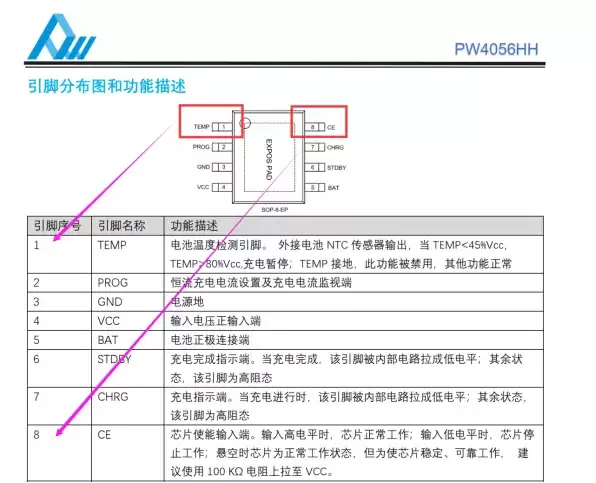

4056充电芯片在市面上品牌众多，虽然引脚数量大多PIN对PIN兼容，但主要的差异通常体现在第1脚和第8脚的功能上：第1脚是NTC电池过温保护功能，而第8脚则是CE/EN控制开关，用于开启或关闭充电。部分客户使用的电池容量较大，几乎不会出现电池过温现象，因此不需要NTC保护；也有些厂商认为用户不需要第8脚的开关控制功能，索性将其省略，或者调整为高电平开启、低电平开启的区别。除此之外，其余引脚的规格与功能完全一致。
4056充电芯片作为USB 5V输入为单节锂电池充电的经典方案，搭配两个LED指示灯，操作简单到几乎没有比它更便捷的选择。这款PW4056HH芯片在工厂生产与电子爱好者群体中历来广受欢迎。
那么，4056充电芯片为什么要将OVP功能集成进去？而OVP究竟指的是什么？
关键原因在于快充技术的普及。2018年之前，电源普遍为USB 5V输出，充电器内部的滤波电容容量较小。但随着快充兴起，充电器内部的滤波电容比传统5V充电器要大得多，问题随之而来——通常我们认为USB输入就是稳定的5V，但滤波电容过大时，上电瞬间会产生一个不可忽视的尖峰电压。插拔充电器时插座上冒出的电火花，就是最直观的例子。
这个尖峰电压并不固定，可能短暂冲到6V甚至8V。普通4056充电IC若没有OVP过压保护功能，遇到这类冲击就容易损坏。工厂在测试阶段可能一切正常，但产品到了消费者手中，一千个里偶尔坏几个到几十个，对品牌和工厂而言，便成为质量问题隐患，直接影响产品口碑。当然，也可以在普通4056充电IC前端单独增加一颗OVP过压保护芯片，但像PW4056HH这样二合一的集成方案，显然更省心省力。
从市场趋势来看，欧美地区早在2020年左右就开始普遍要求芯片具备OVP过压保护功能，而国内市场的跟进时间则晚了不少。目前国内应用最广泛的场景是入耳式蓝牙耳机——由于入耳式直接接触耳道，安全性必须得到充分保障。最初工厂使用的也是不带OVP的芯片，后来消费者频繁反馈充电偶尔失灵，才不得不增加这项功能，尽管这会带来一定的成本提升。而品牌耳机则通常从一开始就内置了过压保护。

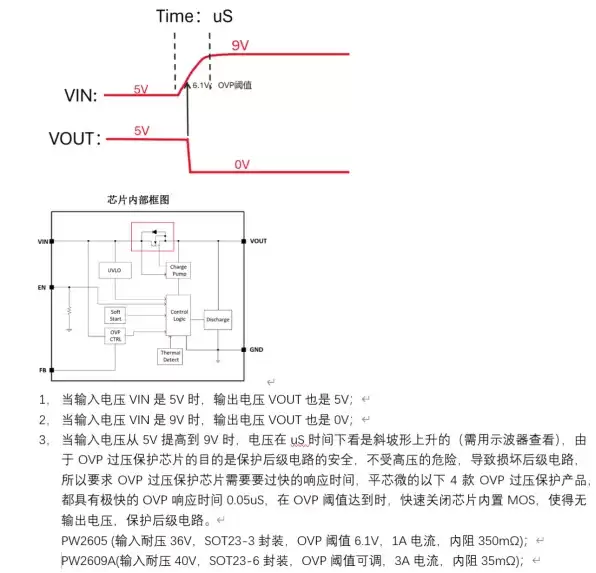

总结来说：OVP就是输入过压保护。举例而言，如果输入电压达到9V或12V，而芯片的过压保护阈值设定为6.8V，一旦检测到输入电压过高，PW4056HH便会立刻停止充电，关闭输出，从而保护后端电路与电池安全。可能有人会问，为什么输入耐压要做到28V？其实这就像一堵坚固的防护墙——28V是芯片本身能够承受的最高电压，属于物理层面的防护极限；而6.8V的过压保护则好比一道智能门禁，电压超出即自动锁死，两者分工明确，各司其职。
