在上一篇文章中，我们介绍了如何在ELF-RK3506开发板上搭建基础的AI编程环境，但当时的测试场景较为简单，生成的代码并未涉及实际的硬件操作。本次，我们将进行一次更为深入的“硬核”挑战：不手动编写任何代码，完全依靠TRAE AI编程工具，生成能够直接读取和控制硬件外设的完整程序。我们以读取GY-30光照传感器数据为例，验证AI在嵌入式开发中的实际应用能力。

明确任务需求文档

一切从一份清晰、无歧义的需求文档开始。我们创建一个名为“功能需求.md”的Markdown文件，详细描述任务目标：

硬件配置：
1. ELF-RK3506开发板
2. GY-30光照传感器模块
3. 杜邦线若干

硬件连接与说明：
ELF-RK3506开发板的I2C2接口已正确连接GY-30传感器模块，传感器I2C地址为0x23。GY-30模块核心为BH1750FVI光照传感器，其详细通信协议可参考数据手册BH1750FVI.pdf。请特别注意手册中关于I2C时序、测量模式及数据转换系数的描述。

具体任务要求：
1. 编写一个运行于Linux控制台的测试程序。该程序需周期性地读取GY-30传感器的原始数据，并同时显示原始十六进制数据（用于调试）和转换后的光照强度值（单位：Lux）。输出格式为“光照: %d lux”，其中%d为计算后的光照值。同时，请根据以下常见场景的光照范围，在输出中增加对应的环境等级判断：
* 室内强光照射：约 1000~3000 lux
* 阴天室外：约 500~1000 lux
* 晴天室外阴影处：约 10000~20000 lux
* 普通办公室照明：约 300~500 lux

2. 在VSCode的tasks.json配置文件中，创建一个名为“Build”的交叉编译任务。使用指定的交叉编译工具链“~/gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf/bin/arm-none-linux-gnueabihf-gcc”，编译参数设置为“-o test_gy30 test_gy30.c”，其中test_gy30.c为源文件，test_gy30为生成的可执行文件。

3. 同样在tasks.json中，创建另一个名为“Deploy via SSH”的部署任务。该任务需通过SSH将编译生成的可执行文件拷贝至目标开发板（IP: 192.168.1.123，用户名: root，配置为无密码登录），并修改文件权限为777。此任务应独立执行，不依赖于上述编译任务。请注意JSON格式中可能需要的转义字符处理。

本次的提示词（Prompt）比上次复杂许多，主要原因有两个：一是任务本身涉及硬件驱动、数据转换和远程部署，复杂度更高；二是为了引导TRAE生成更精准、可直接使用的代码，减少后续调试工作。

在需求描述中，我们首先明确了硬件连接细节和传感器具体型号，甚至提供了数据手册路径。这一步至关重要，因为不同的大语言模型对GY-30/BH1750的熟悉程度不同，清晰的指引可以避免模型产生“幻觉”，输出错误的I2C地址或忽略原始数据转换为Lux时需要除以1.2的关键系数。

任务1限定了输出格式，便于调试时观察原始数据。任务2是标准的交叉编译任务描述。任务3的部署任务则做了针对性优化：明确指定生成文件为tasks.json，避免歧义；指明该任务不依赖任务2，防止模型错误地建立任务依赖链；同时移除了自动运行程序的要求，因为本次程序为循环输出，若自动运行会导致终端看似“卡住”。

实践表明，提供给AI的任务描述越详尽、逻辑越清晰、边界条件越明确，获得正确、可用结果的概率就越高。

使用TRAE生成代码

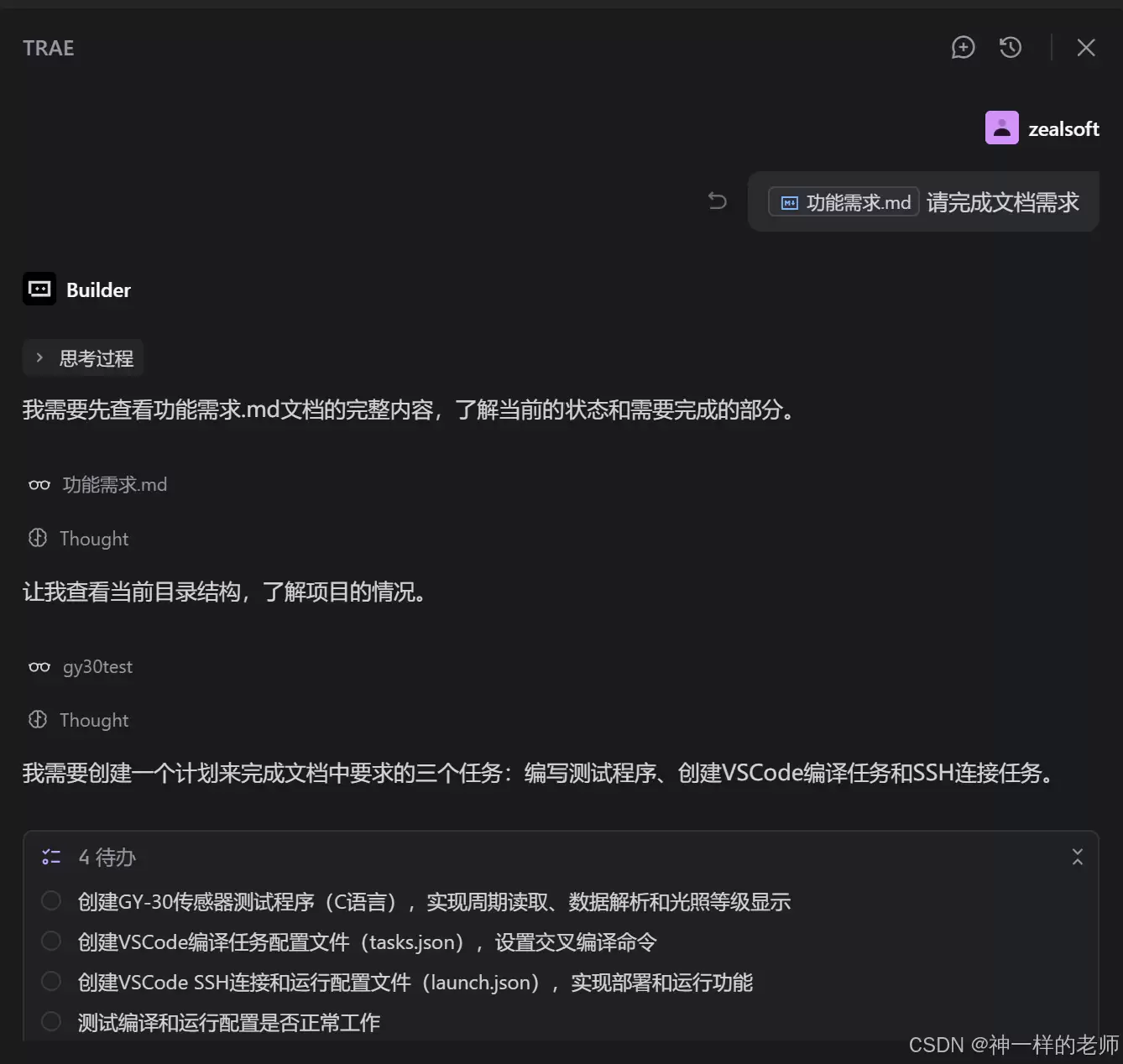

接下来开始生成代码。为了确保生成过程的一致性和结果的可复现性，避免TRAE自动切换不同模型导致输出波动，我们手动将模式从“自动”切换为“豆包的Coder模型”。然后，只需将编写好的“功能需求.md”文件拖入TRAE的聊天输入框，并下达执行指令即可。

TRAE会自动解析文档内容，拆解任务步骤，并开始执行代码生成。过程中可能会有个别步骤需要人工确认，但整体流程非常迅速，很快便能输出完整的项目文件。

生成的C语言源代码 (test_gy30.c)

以下是TRAE生成的C语言源代码。可以看到，它完整实现了I2C设备打开、从机地址设置、传感器工作模式配置、数据读取、原始数据转换以及带环境等级判断的信息输出，完全符合需求。

#include
#include
#include
#include
#include
#include

#define I2C_DEVICE "/dev/i2c-2"
#define SENSOR_ADDR 0x23
#define CONTINUOUS_HIGH_RES_MODE 0x10

int main() {
    int i2c_fd = open(I2C_DEVICE, O_RDWR);
    if (i2c_fd < 0) {
        perror("无法打开I2C设备");
        return 1;
    }

    if (ioctl(i2c_fd, I2C_SLA VE, SENSOR_ADDR) < 0) {
        perror("无法设置I2C从设备地址");
        close(i2c_fd);
        return 1;
    }

    unsigned char mode_cmd = CONTINUOUS_HIGH_RES_MODE;
    if (write(i2c_fd, &mode_cmd, 1) != 1) {
        perror("无法设置传感器模式");
        close(i2c_fd);
        return 1;
    }
    usleep(180000);

    printf("GY-30传感器测试程序已启动\n");
    printf("按Ctrl+C退出\n\n");

    while (1) {
        unsigned char buf[2];
        if (read(i2c_fd, buf, 2) != 2) {
            perror("读取传感器数据失败");
            break;
        }

        printf("原始数据: buf[0]=0x%02X, buf[1]=0x%02X\n", buf[0], buf[1]);

        int lux = (buf[0] << 8) | buf[1];
        lux = (int)(lux / 1.2);
        printf("光照: %d lux\n", lux);

        if (lux >= 10000 && lux <= 20000) {
            printf("光照等级: 晴天室外阴影处\n");
        } else if (lux >= 1000 && lux <= 3000) {
            printf("光照等级: 室内强光照射\n");
        } else if (lux >= 500 && lux <= 1000) {
            printf("光照等级: 阴天室外\n");
        } else if (lux >= 300 && lux <= 500) {
            printf("光照等级: 普通办公室照明\n");
        } else if (lux < 300) {
            printf("光照等级: 较暗环境\n");
        } else {
            printf("光照等级: 极强光照\n");
        }
        printf("\n");
        sleep(1);
    }

    close(i2c_fd);
    return 0;
}

生成的VSCode任务配置文件 (tasks.json)

TRAE同时生成了对应的VSCode tasks.json配置文件，其中包含了构建（Build）和部署（Deploy via SSH）两个独立任务。

{
    "version": "2.0.0",
    "tasks": [
        {
            "label": "Build",
            "type": "shell",
            "command": "~/gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf/bin/arm-none-linux-gnueabihf-gcc",
            "args": [
                "-o",
                "test_gy30",
                "test_gy30.c"
            ],
            "group": {
                "kind": "build",
                "isDefault": true
            },
            "problemMatcher": ["$msCompile"]
        },
        {
            "label": "Deploy via SSH",
            "type": "shell",
            "command": "bash",
            "args": [
                "-c",
                "scp test_gy30 root@192.168.1.123:/root/ && ssh root@192.168.1.123 'chmod 777 /root/test_gy30'"
            ],
            "problemMatcher": [],
            "dependsOn": [],
            "dependsOrder": "sequence"
        }
    ]
}

需要注意的是，在生成的“Deploy via SSH”任务中，虽然我们提示了注意JSON转义字符，但其命令字符串的拼接方式在部分环境下可能仍需调整。不过，这可以通过运行测试时发现的错误，反馈给TRAE进行自动修正，体现了AI编程工具交互式迭代的优势。

实际运行与测试结果

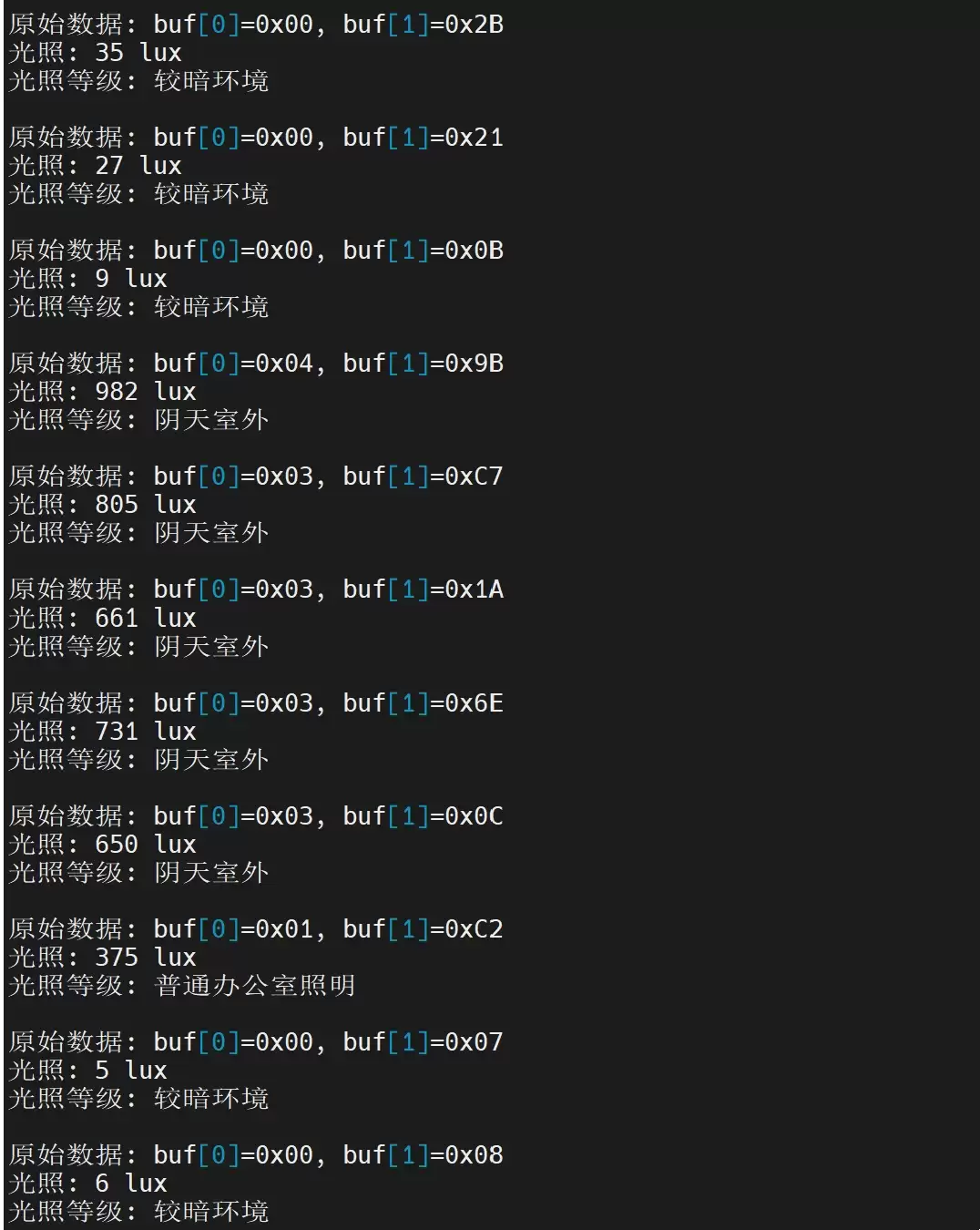

将生成的程序通过交叉编译、部署到ELF-RK3506开发板并运行，下面是一段真实的终端输出截图：

从输出结果可以清晰看到，程序成功运行。它输出了原始的I2C十六进制数据（便于硬件调试），正确计算出了以Lux为单位的光照强度值，并能根据预设的阈值范围准确判断当前的光照环境等级（如“室内强光照射”）。用手遮挡传感器或改变环境光线，输出数值会随之灵敏、准确地变化，充分证明了AI生成的传感器驱动和数据读取逻辑是完全正确且可用的。

总结与展望

本次实践再次强有力地证明，利用AI工具辅助乃至主导嵌入式系统开发，已经是一条非常切实可行的技术路径。尽管嵌入式开发涉及底层硬件、操作系统、外设驱动等多重复杂层面，但只要开发者能够提供清晰、准确、无歧义的需求描述，现代的AI编程工具完全有能力生成高质量、可直接编译运行的代码。这为嵌入式开发者，特别是初学者、教育者以及需要快速进行原型验证和概念验证（PoC）的团队，开辟了一条高效的新途径。我们强烈推荐各位开发者亲自尝试，探索AI在您具体的嵌入式或物联网（IoT）项目中的巨大潜力。
