系统框图绘制方法详解与步骤解析
在复杂的系统架构设计与跨团队协作中，如何清晰、直观地呈现各组件间的关联与信息流动路径，是每一位工程师和架构师面临的核心挑战。此时，一套标准化的图形化表达工具至关重要。系统框图正是为解决这一难题而生，它借助规范的图形符号，将系统的整体结构、功能模块及交互关系一目了然地可视化，成为连接技术、产品与管理角色的“通用视觉语言”。
无论是进行软件架构梳理、规划网络拓扑，还是优化业务运作流程，一张精准的系统框图都能化繁为简，让复杂系统的核心逻辑跃然纸上。本文将深入解析系统框图的核心构成、多重价值、常见类型，并手把手教你绘制出专业级的系统架构示意图。
1. 系统框图定义与元素
简而言之，系统框图是一种通过图形化方式描述系统组成与关系的工具。它将抽象的组件、服务模块及其间的连接关系，转化为直观的方框、线条与符号，从而帮助项目干系人快速把握系统全貌，为后续的技术讨论、方案评审与协同开发奠定坚实基础。一张有效的系统框图，通常包含以下几类核心图形元素：
方框：这是系统框图最基本的构成单元，代表系统中的一个独立组成部分。它可以是一个物理设备（如服务器）、一个软件服务（如用户认证模块），或一个逻辑功能单元。每个方框在图表中的位置，通常暗示了其在系统层次或流程中的角色。
箭头：箭头是框图中的“动态表达”，定义了方框之间的交互关系。无论是数据的单向传输、控制信号的触发，还是服务间的调用依赖，都通过箭头的指向和样式来清晰标示。
标签：为每个方框和箭头添加简洁、准确的名称或说明性文字，是避免理解歧义的关键。优秀的标签能让读者瞬间理解每个组件的职责以及交互的内容。
接口：系统总需与外部环境（如用户、第三方系统）进行交互。接口元素专门用于标示这些内外交互的边界点，可以是物理端口、API端点或消息队列。
其他元素：依据不同的建模方法论，框图还会引入特定符号以增强表现力。例如，圆柱体常表示数据存储（数据库），菱形可能代表决策点或条件判断。这些元素共同丰富了系统框图的语义表达能力。
2. 系统框图的作用与优势
投入时间绘制系统框图绝非冗余工作，它在系统生命周期的各个阶段——从设计、开发到运维——都发挥着不可替代的价值。其核心优势主要体现在以下三个方面：
（1）辅助问题识别与风险暴露
当所有组件及其关联被可视化后，许多潜在的设计缺陷与架构风险会自然浮现。例如，是否存在关键路径上的单点故障？数据流是否存在循环依赖或未经授权的跨域访问？这种全局视图使架构师和开发人员能够像查阅地图一样，迅速定位系统的脆弱环节与性能瓶颈。
（2）驱动流程优化与性能提升
通过系统框图，数据流转路径和组件依赖链变得清晰可见。这有助于识别流程中的阻塞点（例如，所有请求集中涌向某个未扩展的服务）和冗余环节（例如，多个模块重复进行相同的数据格式转换）。基于此洞察，团队才能有的放矢地进行架构重构、服务拆分与性能调优。
（3）提升团队协作与沟通效率
对项目团队而言，系统框图是一份不可或缺的“协同作战地图”。它为新成员提供了极佳的系统入门指引，也为不同职能角色（如前端开发、后端开发、测试工程师、产品经理）提供了讨论与对齐的统一上下文。当所有沟通都基于同一份权威框图时，能极大减少误解，提升协作的精准度与效率。
3. 系统框图的类型
“系统框图”是一个广义术语，针对不同的描述焦点和应用场景，衍生出几种主流的图表类型。理解它们之间的区别，有助于你选择最合适的工具来准确表达设计意图。
（1）流程图
如果你需要描述一个具体的操作序列、算法步骤或业务流程，流程图是最佳选择。它使用国际通用的标准化符号（如矩形框表示处理步骤、菱形框表示判断分支）来刻画过程的执行逻辑，结构清晰，步骤严谨。
特点：逻辑性强，擅长描述线性、分支及循环流程。
适用场景：软件算法设计、业务操作流程说明、工作规程定义等。例如，可以清晰地描绘出一个微服务从代码提交、自动化测试到容器化部署的完整CI/CD流水线。

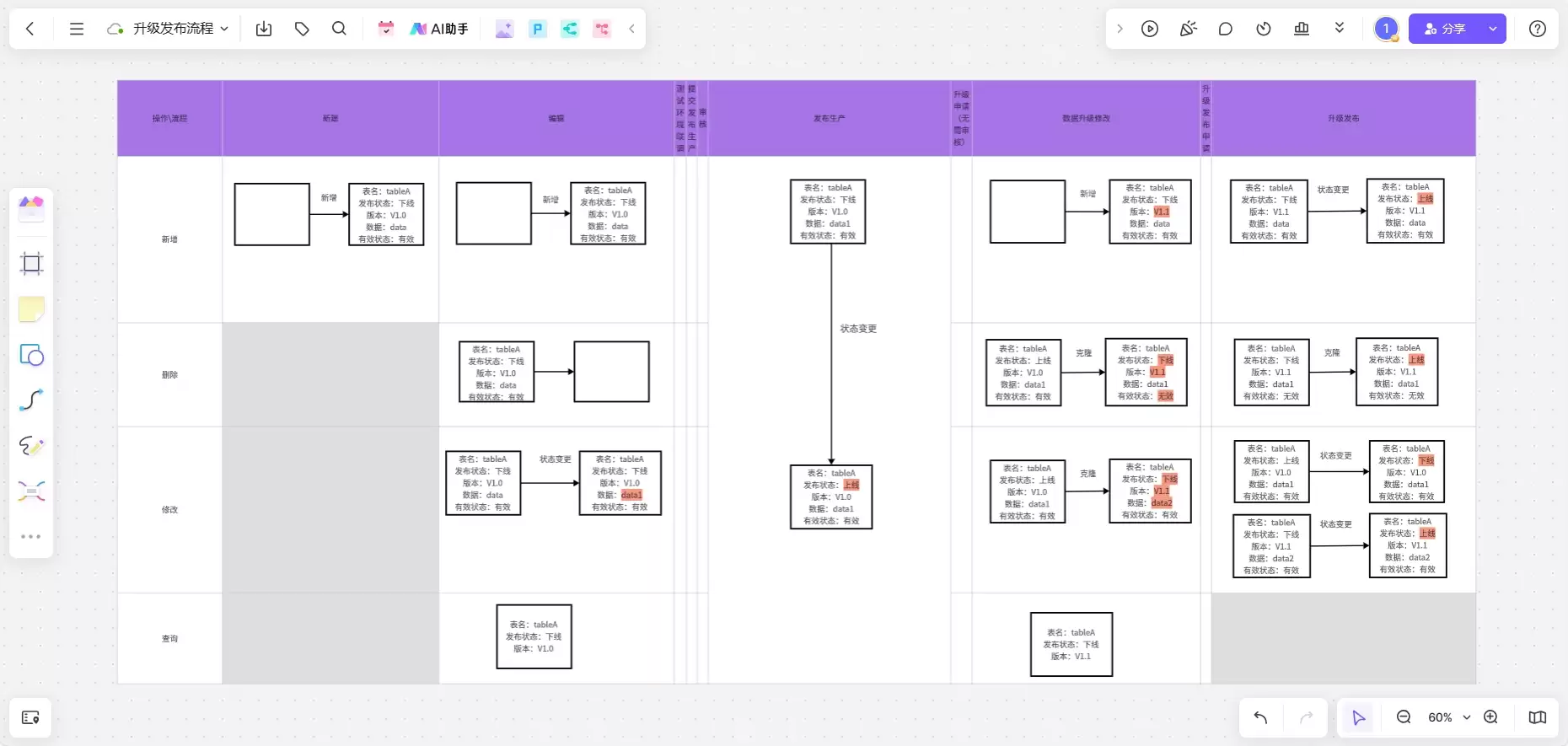

升级发布流程
（2）数据流图
当分析焦点集中于数据的产生、加工、存储与消费全过程时，数据流图便成为理想工具。它追踪数据从输入源头，经过一系列处理变换，最终到达输出目的地的完整旅程。
特点：以数据为核心，清晰展示数据的起源、流向、存储位置及处理环节。
适用场景：系统需求分析、数据库schema设计。例如，可以展示用户在前端发起搜索请求后，查询词如何经过分词处理、索引检索、结果排序，最终返回给用户的全过程。

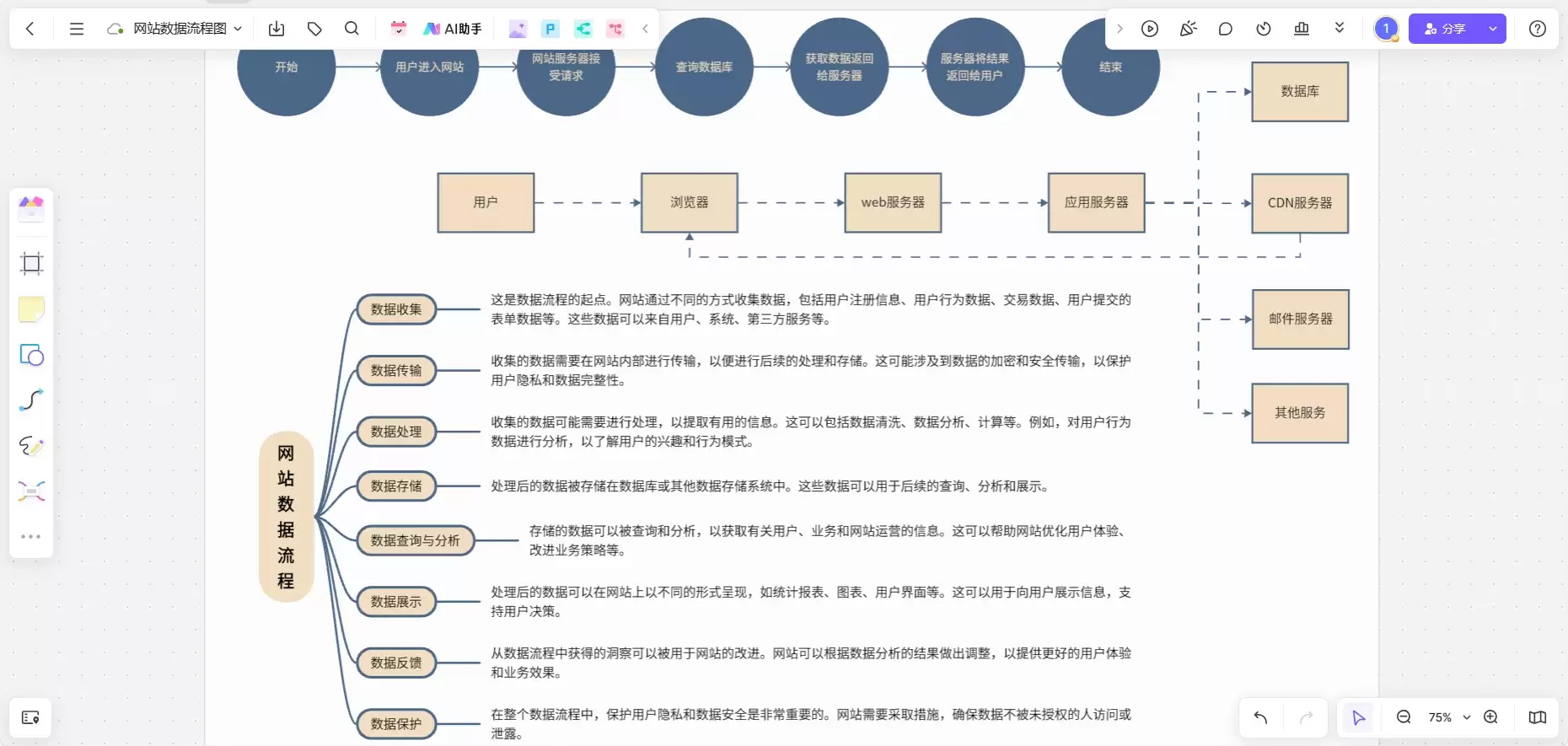

网站数据流程图
（3）网络拓扑图
这是网络规划与运维领域的专业图表，专门用于描述网络环境中各种设备（如核心交换机、路由器、防火墙、服务器）的物理或逻辑连接关系与层次结构。
特点：直观反映网络架构、设备互联方式及区域划分。
适用场景：网络架构规划、日常运维监控与故障根因分析。一张清晰的拓扑图能让运维工程师立刻掌握核心网络区域与边缘子网的连接状况。

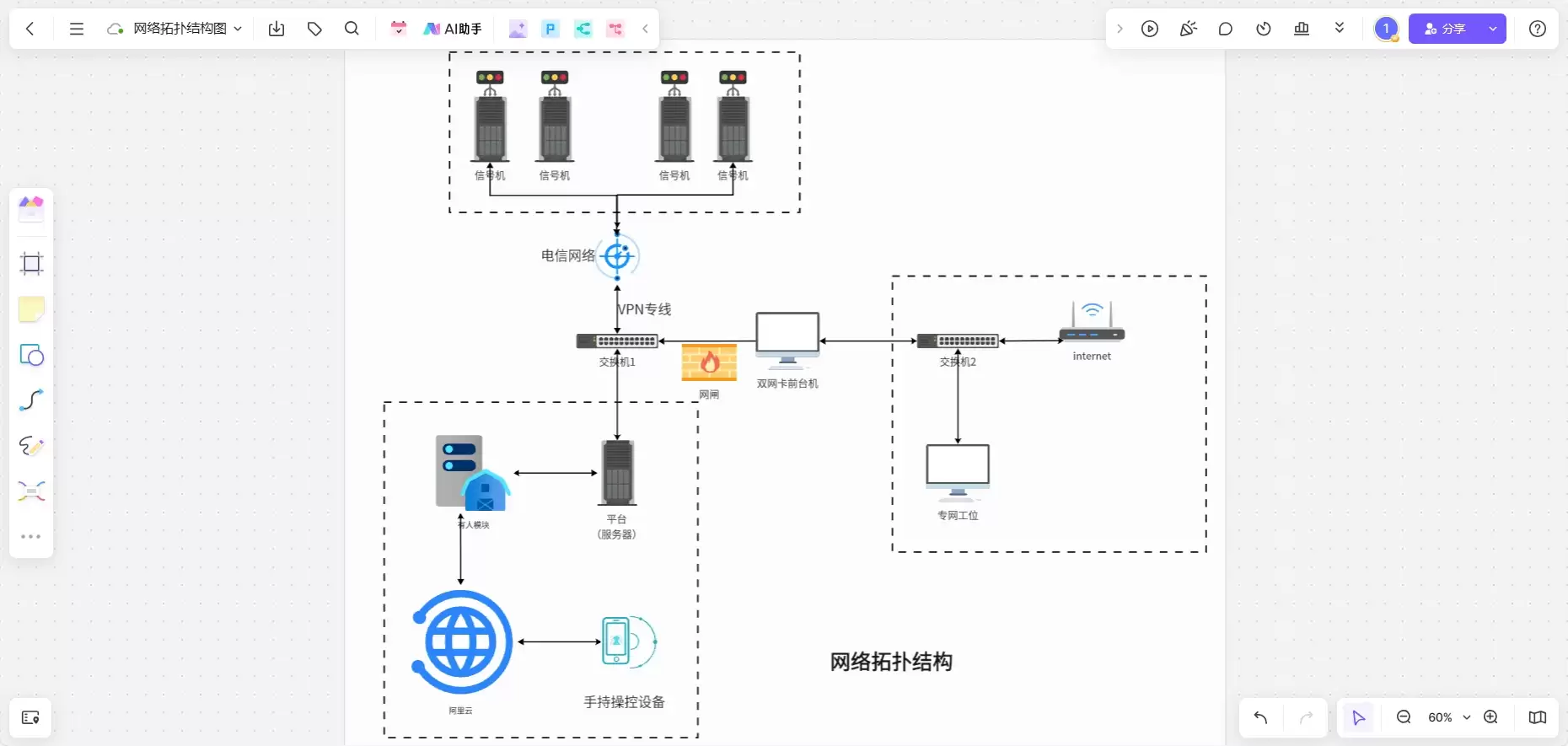

网络拓扑结构图
（4）UML 类图
在面向对象的软件系统详细设计中，UML类图是描述系统静态结构的标准建模语言。它精确展示系统中各个类（Class）的属性、方法，以及类与类之间的继承、组合、关联、依赖等复杂关系。
特点：严谨、标准化，是软件设计师之间进行精确技术沟通的蓝图。
适用场景：软件系统详细设计阶段。例如，在内容管理系统中，可以用类图定义“文章”、“用户”、“评论”等核心类的数据结构及其相互关系。

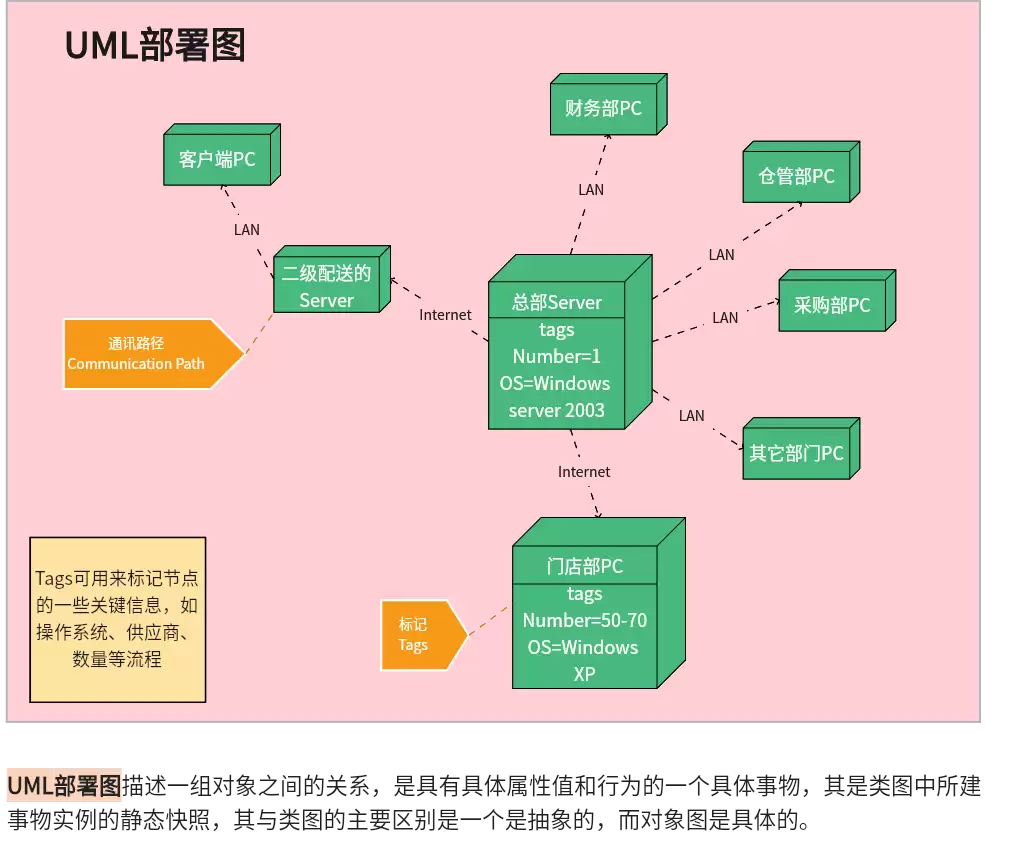

UML部署图
4. 系统框图怎么画

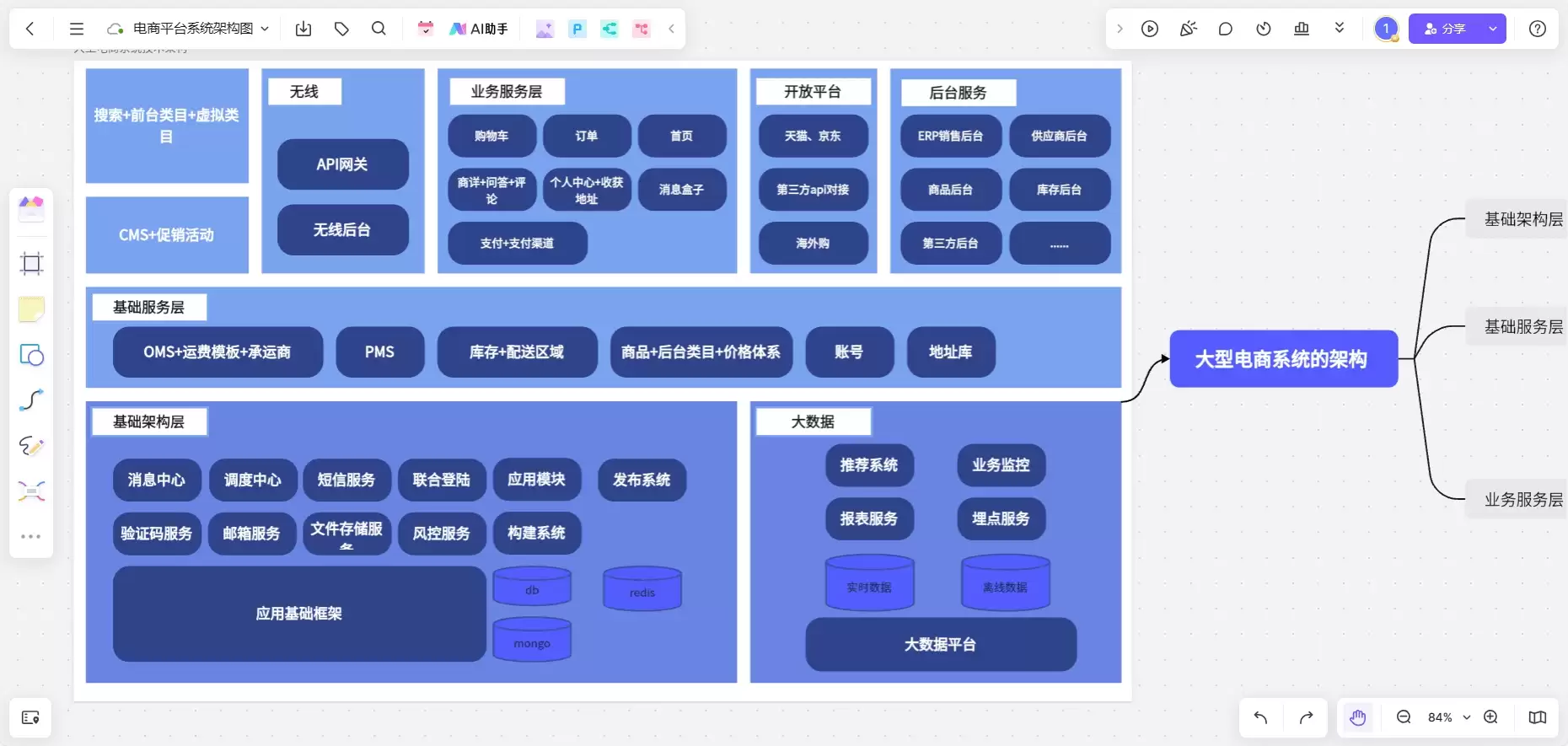

掌握理论后，关键在于实践。我们以一个典型的“电商平台系统架构图”为例，拆解绘制一张专业框图的标准化步骤。
（1）步骤 1：收集与梳理系统信息
这是绘制工作的基石。你需要明确系统的边界、核心业务能力以及构成部分。对于一个电商平台，通常可划分为几个逻辑层次：面向用户的应用层（如商品详情页、购物车、订单中心）、支撑业务的服务层（如用户中心、商品服务、库存服务、支付服务）、提供运行能力的基础设施层（如云服务器、容器平台、负载均衡），以及底层的数据持久层（关系型数据库、NoSQL数据库、缓存集群）。
（2）步骤 2：确定组件间的连接与依赖关系
理清各模块之间如何交互。数据流、控制流和调用关系是怎样的？例如，“商品搜索”服务依赖于“商品信息”服务和“搜索引擎”服务；“下单”流程会依次调用“库存服务”、“优惠券服务”和“支付服务”。将这些关键的依赖与数据流向逐一列出。
（3）步骤 3：选择工具并绘制图形
现在，可以借助专业绘图工具将抽象设计可视化。首先，规划画布布局，例如采用分层架构或微服务分组。接着，用不同的形状或颜色区分各类组件（如服务、数据库、网关），并将其放置在逻辑对应的区域。最后，用带箭头和标签的连线清晰地标示出步骤2中梳理出的交互关系。
（4）步骤 4：评审、优化与迭代
完成初稿后，需以评审视角进行审视。是否存在某个方框承载功能过多，需要进一步模块化拆分？连线是否交叉混乱，影响可读性，需要调整布局？这个反复评估与修改的过程，本身就是深化系统理解、优化架构设计的重要环节。
5. 系统框图用什么软件画
工欲善其事，必先利其器。选择一款功能强大且顺手的绘图工具，能极大提升绘图效率与专业度。一款优秀的系统框图绘制软件通常具备以下特性：

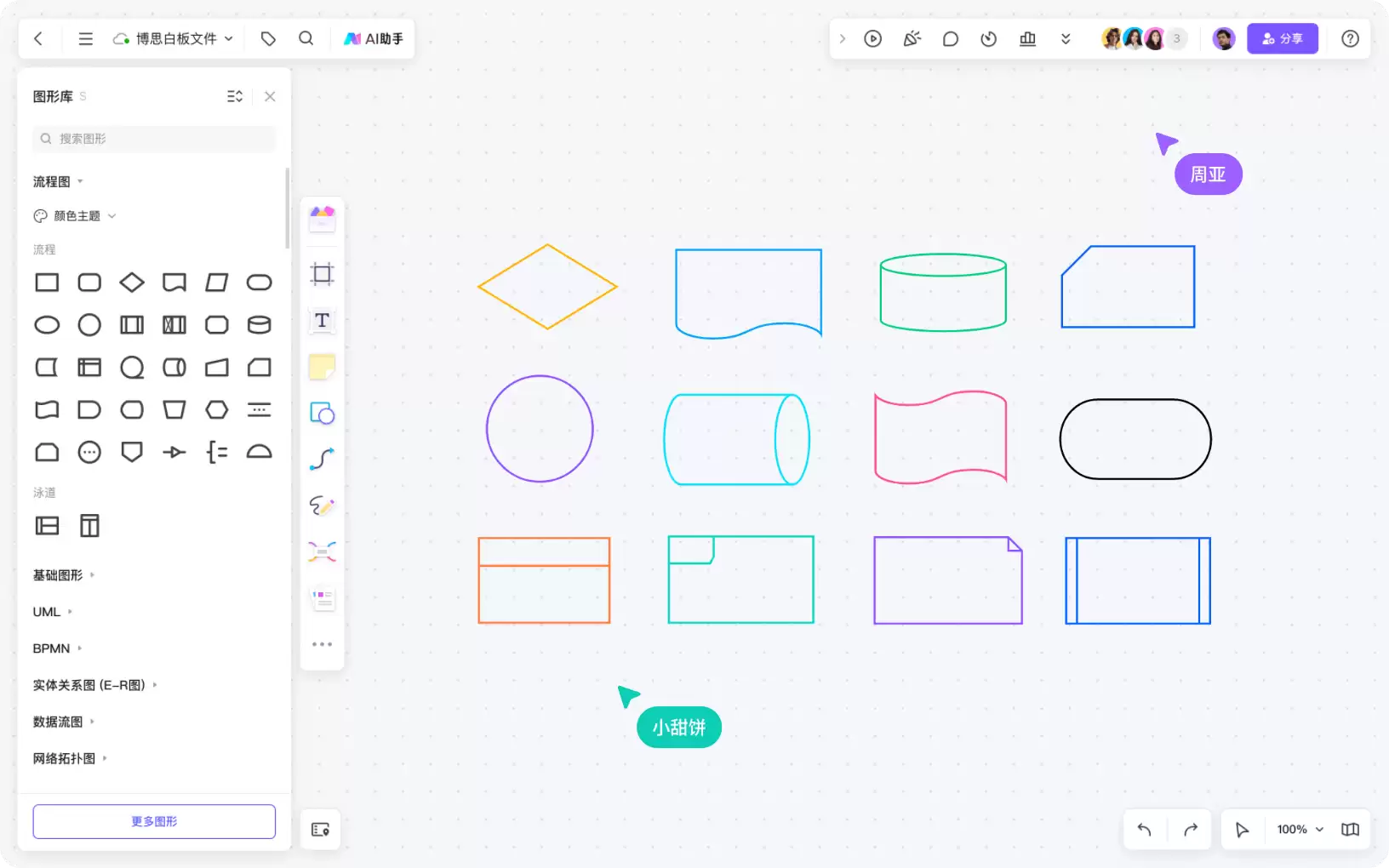

丰富的图形库与模板：内置大量预定义的形状、图标、连线样式及行业模板（如AWS架构图标、UML符号），满足从简单流程图到复杂架构图的各种绘制需求。
灵活的布局与对齐工具：支持元素的自由拖拽、智能对齐、均匀分布与组合/解组功能，让创作者轻松组织版面，确保图表整洁美观。
高效的实时协作功能：支持多人在线同时编辑、评论与@提及，非常适合分布式团队进行远程头脑风暴、协同设计与方案评审。
专业的主题与样式管理：提供多种配色方案、字体样式及一键美化功能，能快速统一图表风格，提升视觉呈现的专业性。
便捷的导入导出与分享：支持将图表导出为高分辨率PNG、PDF、SVG等格式，便于嵌入文档或演示；也能导入Visio等格式文件进行二次编辑。
强大的集成与扩展能力：能够与主流协作平台（如Confluence、Notion）、版本控制系统（如Git）或云存储服务无缝集成，融入团队现有工作流。
总结而言，系统框图是连接技术实现与业务理解、架构设计与团队协作的核心桥梁。无论是在软硬件工程、企业架构规划还是产品设计领域，掌握绘制与解读系统框图这项技能，都能帮助我们更高效地剖析复杂系统、优化工作流程并推动高效协同。从明确需求目标开始，选择合适的图表类型，遵循科学的绘制步骤并持续迭代优化，你就能创造出逻辑清晰、表达精准的专业级系统蓝图。
