时序图绘制教程从入门到精通方法与软件推荐全解析
时序图，作为UML（统一建模语言）体系中的核心动态模型图，是每一位软件架构师、开发工程师和产品设计师必须精通的视觉化沟通工具。它远不止是一张简单的图表，更是清晰呈现对象间消息流转时序、深入理解系统运行时交互逻辑的强大手段。本文将系统性地解析时序图：从核心概念、构成要素、绘制方法，到典型应用场景及高效绘图工具推荐，助你全面掌握这一关键技能。
时序图是什么
时序图，亦称顺序图，是一种用于描述对象之间基于时间顺序的动态交互行为的UML图。它将复杂的交互过程沿垂直时间轴展开，直观展示“在什么时间”、“哪个对象”、“向谁发送了何种消息”以及“返回何种结果”。无论是梳理核心业务流程、设计微服务API接口，还是诊断棘手的生产环境故障，时序图都能提供一条清晰的视觉化分析路径，促进团队成员对系统行为达成一致理解，是沟通复杂技术逻辑不可或缺的桥梁。
时序图的组成要素
要准确解读或绘制时序图，首先需要熟悉其核心构成元素：
参与者： 代表参与交互的各类实体，例如用户、客户端、服务器、数据库或外部系统。在图中通常以顶部包含对象名称的矩形框表示。
生命线： 从参与者矩形框底部垂直向下延伸的虚线，称为生命线。它表征了该对象在交互时间跨度内的存在，生命线上的不同点对应交互过程的不同时刻。
消息： 时序图的精髓所在，用于表示对象之间的通信。用带箭头的实线或虚线连接两条生命线，箭头方向指示消息传递方向。实线箭头通常表示同步消息（调用者等待响应），虚线箭头则表示异步消息（发送后无需立即等待）。
激活条： 在对象生命线上叠加的细长矩形框，称为激活条（或执行规约）。它标示了该对象正在执行某个操作或处理某个消息的时间段。
自关联消息： 当一个对象需要调用自身的方法时，使用自关联消息表示。其画法为箭头从对象生命线出发，形成一个回环后再次指向同一生命线。
时序图怎么画
理解基本要素后，可按以下四个步骤绘制时序图：
第一步：识别并确定参与者。 分析目标交互场景，明确所有涉及的“角色”。例如，在用户登录场景中，参与者可能包括：用户、Web前端、认证服务、用户数据库。
第二步：绘制参与者与生命线。 在图纸顶部横向排列所有参与者矩形框，并从每个框下方引出垂直的虚线生命线。
第三步：按时间顺序绘制消息流。 这是绘制的核心。依据交互发生的先后次序，从上至下在生命线之间添加消息箭头。需仔细定义：交互的发起者、传递的消息内容或方法调用、消息类型（同步/异步）以及返回消息或结果。
第四步：细化激活期与自调用。 为更精确地描述对象的活跃周期，可在处理消息对应的生命线片段上添加激活条。若存在对象内部方法调用，则需补充自关联消息。

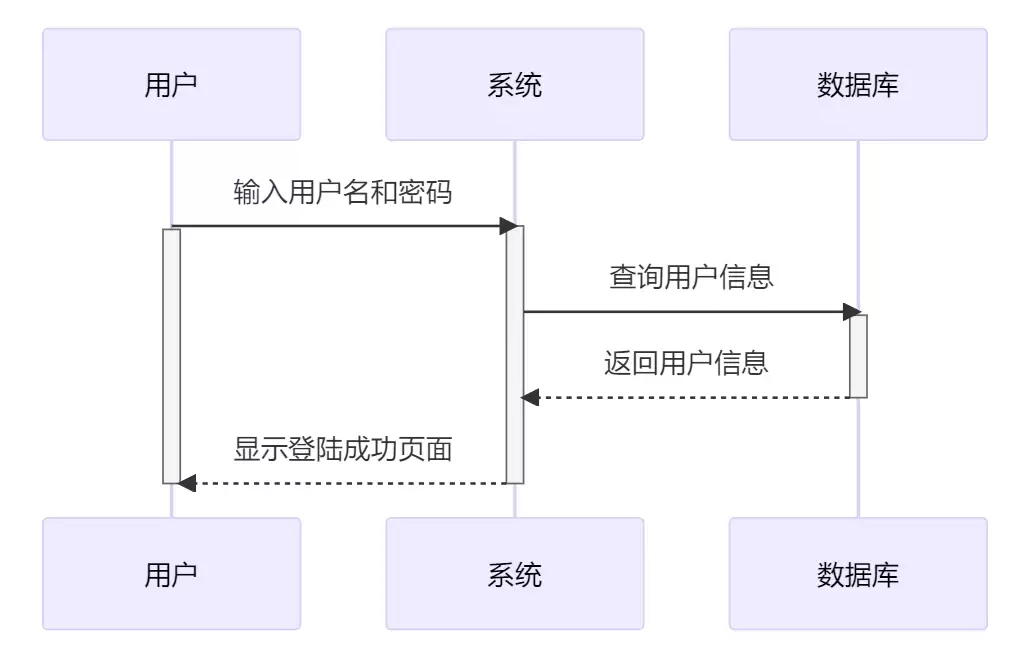

以下是一个典型的“用户登录系统”时序图示例，清晰呈现了上述步骤与要素：
该流程展示了用户发起登录请求后，前端将凭证提交至认证服务，服务查询数据库验证，最终将成功或失败结果返回给用户的完整序列。
时序图的应用场景
时序图在软件开发生命周期中应用广泛，价值显著，主要涵盖以下场景：

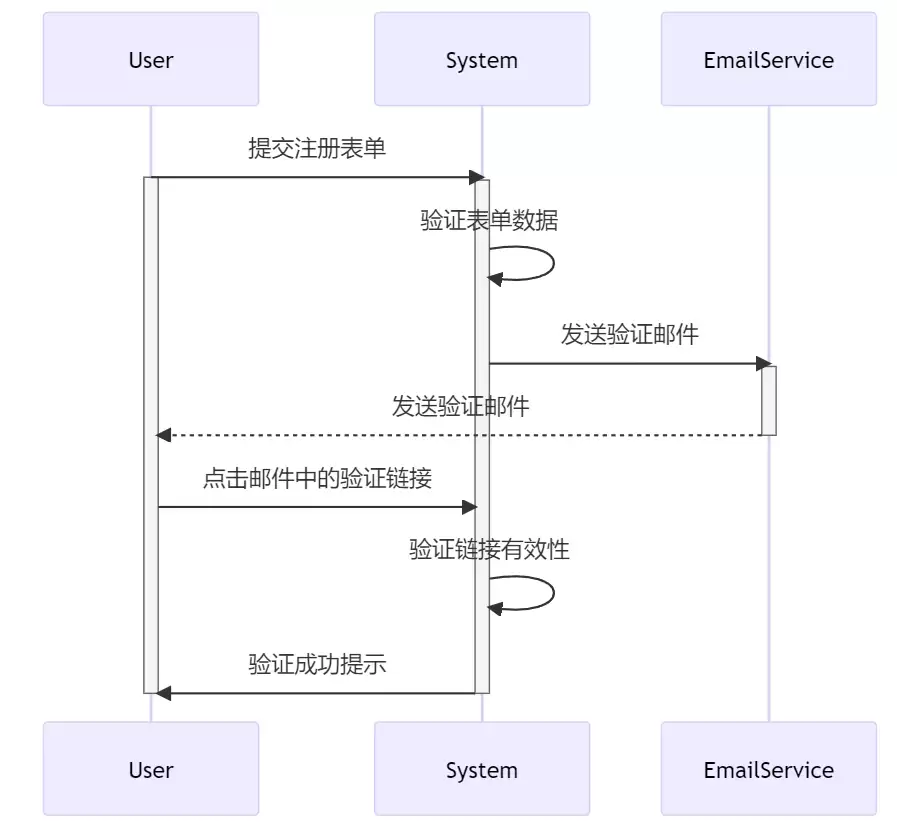

系统架构与模块设计： 在设计新功能或微服务时，使用时序图模拟和定义组件间的接口调用链，能有效识别设计缺陷。例如，设计一个用户注册流程的交互：
通过此图，可以明确前端应用、后端API网关、用户服务、数据库及邮件服务之间的调用次序与数据流向，确保技术方案的可行性与完整性。

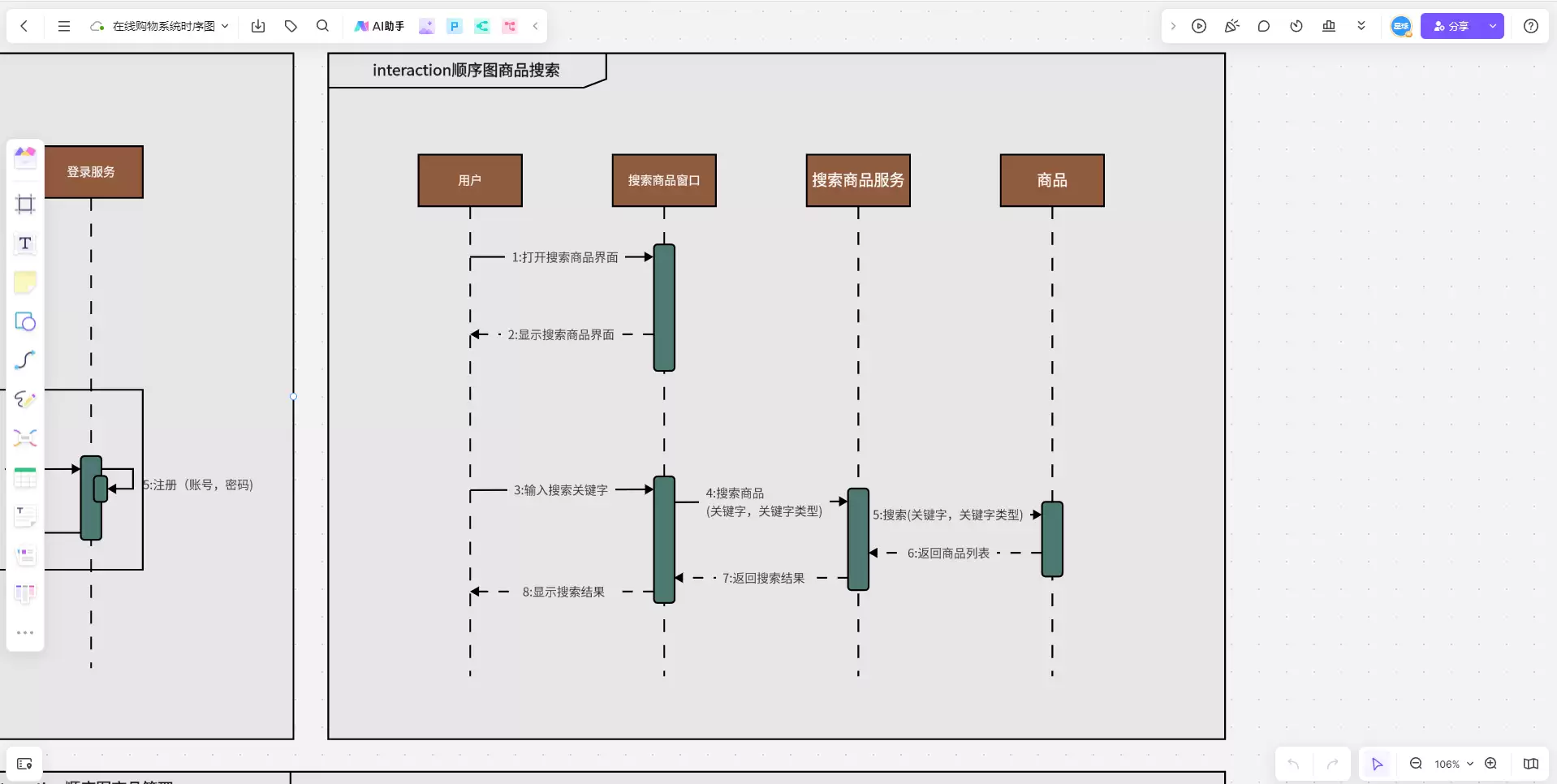

业务需求分析与沟通： 产品经理可利用时序图向技术团队可视化阐述复杂的业务逻辑。例如，描述一个完整的电商平台下单支付流程：
从用户提交订单、库存校验、创建支付订单、调用支付网关到更新订单状态，每一步与中后台系统的交互都清晰可见。这有助于团队统一认知，并提前发现流程断点或体验问题。

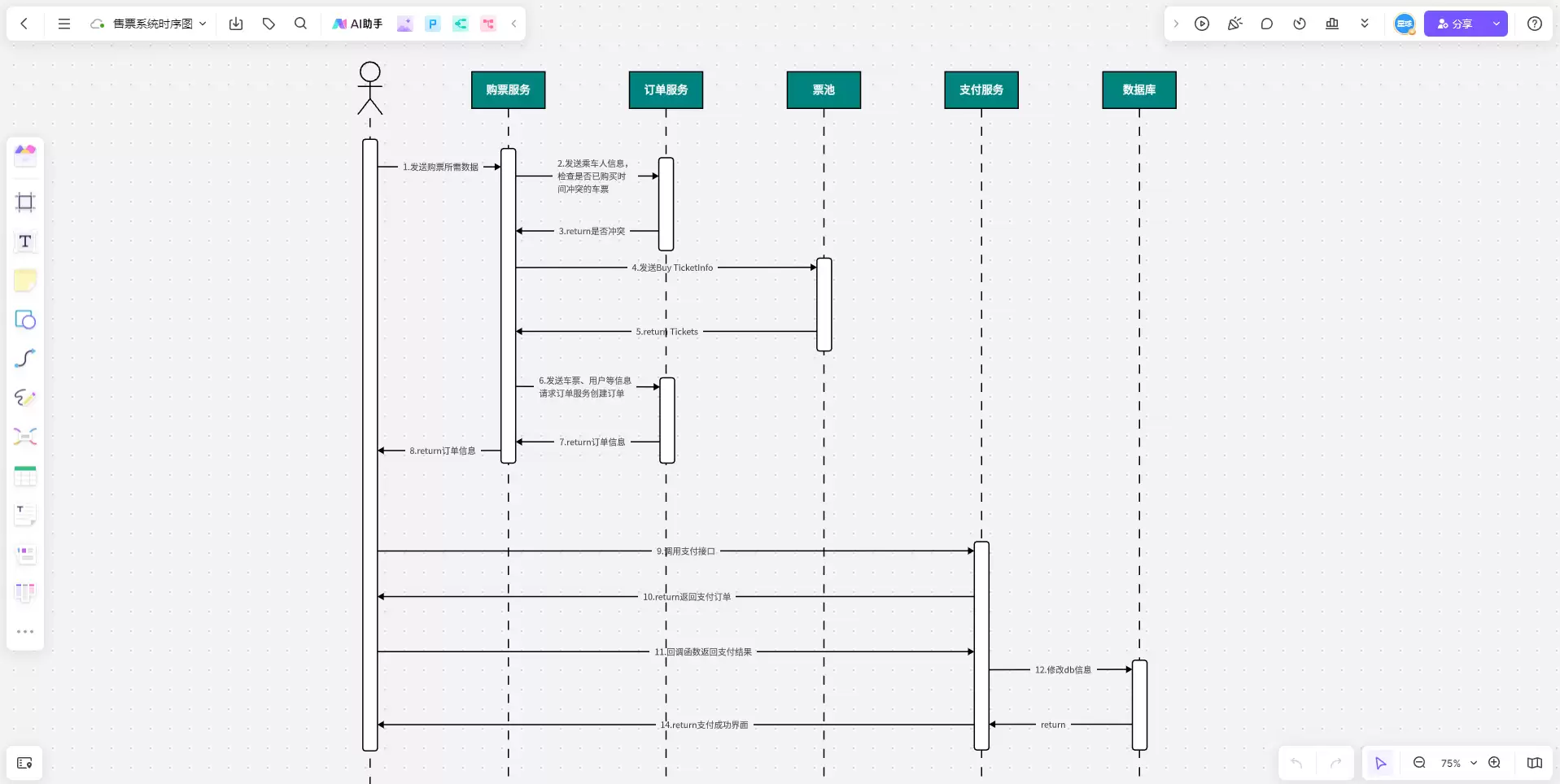

系统故障排查与调试： 当线上系统出现异常时，时序图是定位问题的利器。通过绘制正常的调用时序，并与错误日志、链路追踪数据对比，可快速定位故障环节——是网络超时、服务异常、第三方API失败还是数据库事务问题？下图展示了一个在线售票系统的可能交互时序：
对照此类时序图进行排查，能够系统化地缩小问题范围，显著提升调试效率。
时序图用什么软件画
工欲善其事，必先利其器。选择一款合适的绘图工具能极大提升绘制时序图的效率与体验。市面上工具众多，从传统的Microsoft Visio，到基于文本描述的PlantUML，再到在线绘图工具如draw.io、Lucidchart等。

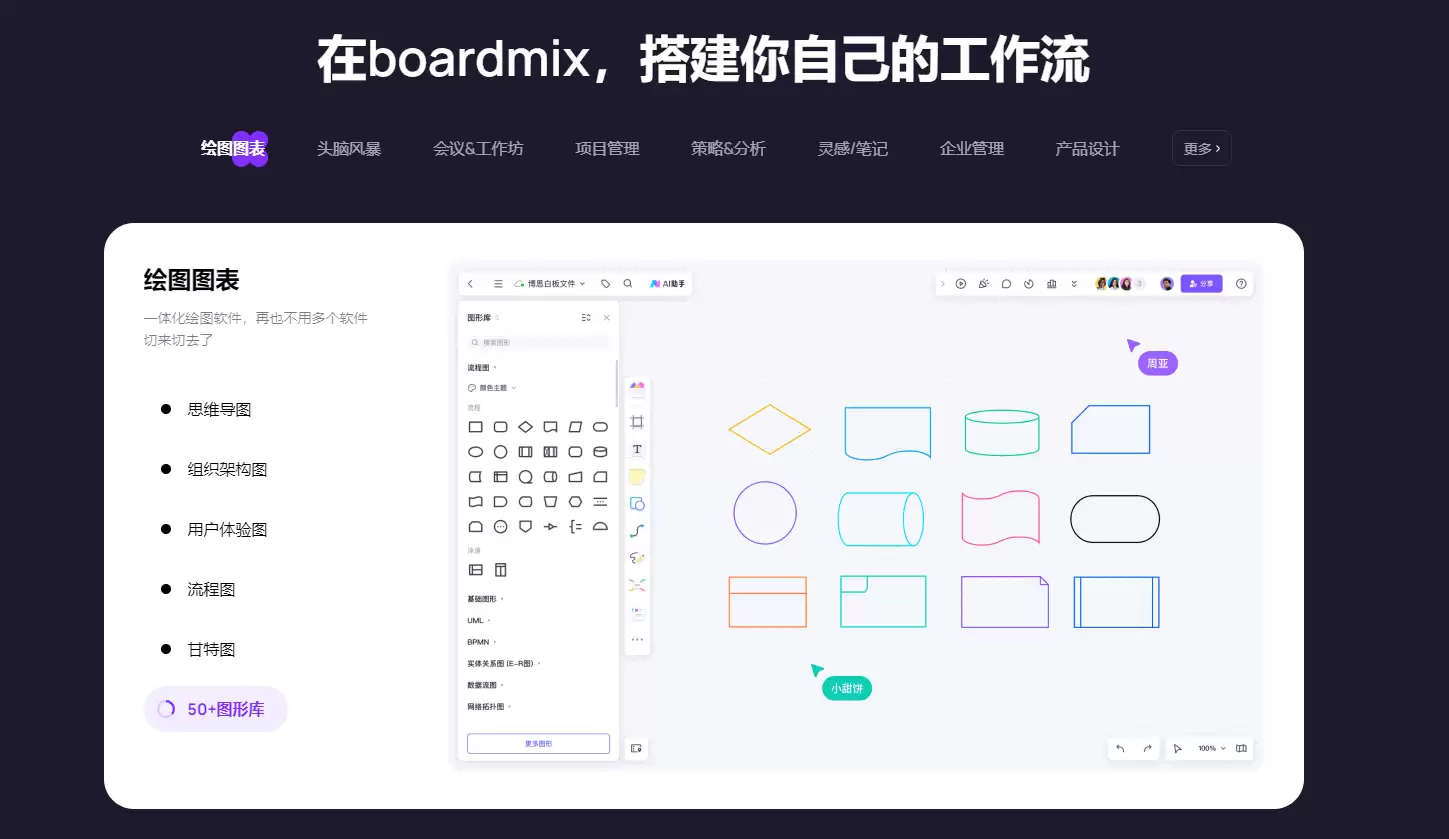

其中，博思白板Boardmix 凭借其出色的易用性、强大的实时协作功能和丰富的资源集成，成为现代团队绘制UML时序图的优选工具。它不仅仅是一个绘图软件，更是一个集思维导图、流程图、时序图绘制与团队协作于一体的综合性平台。

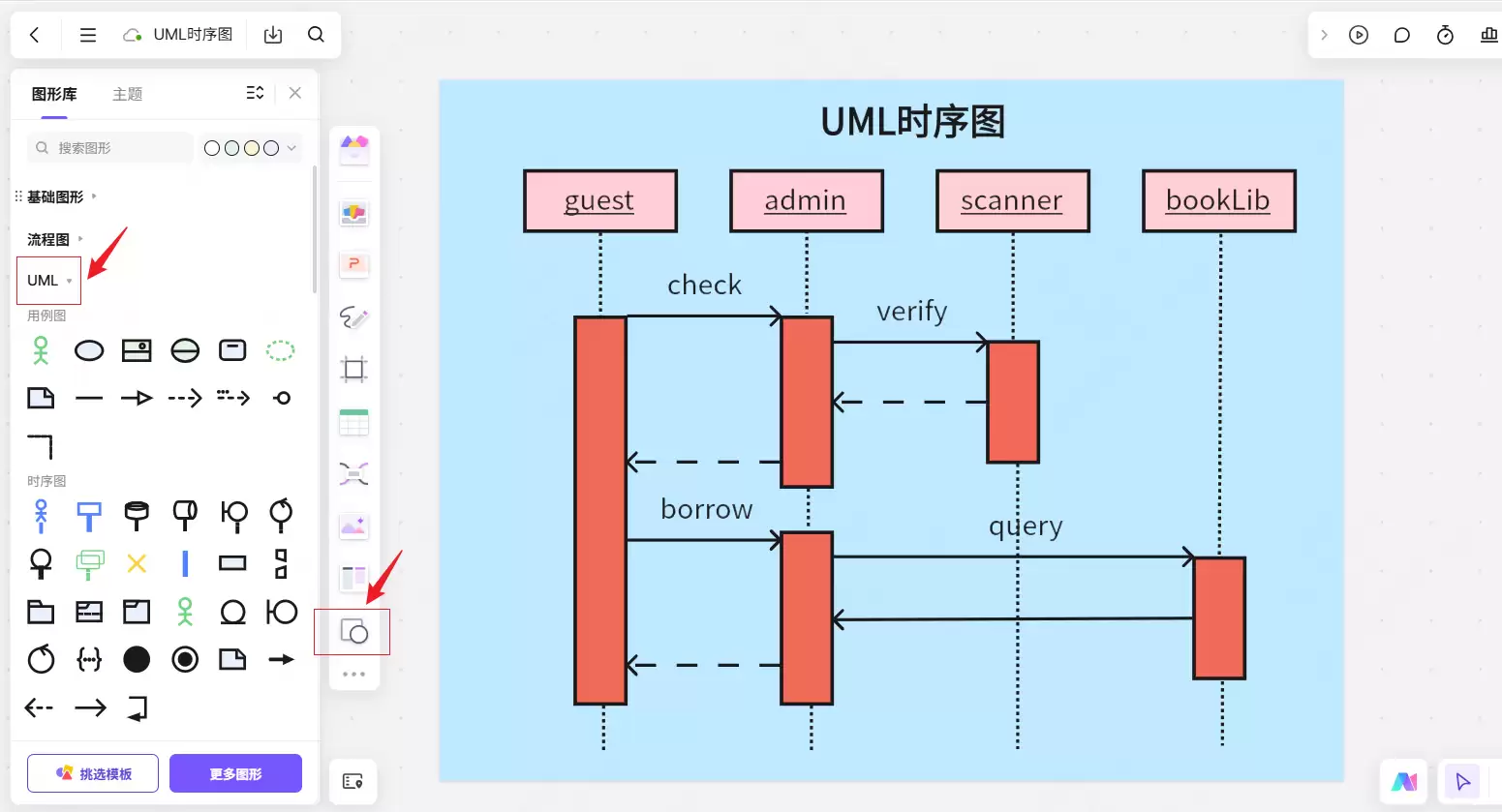

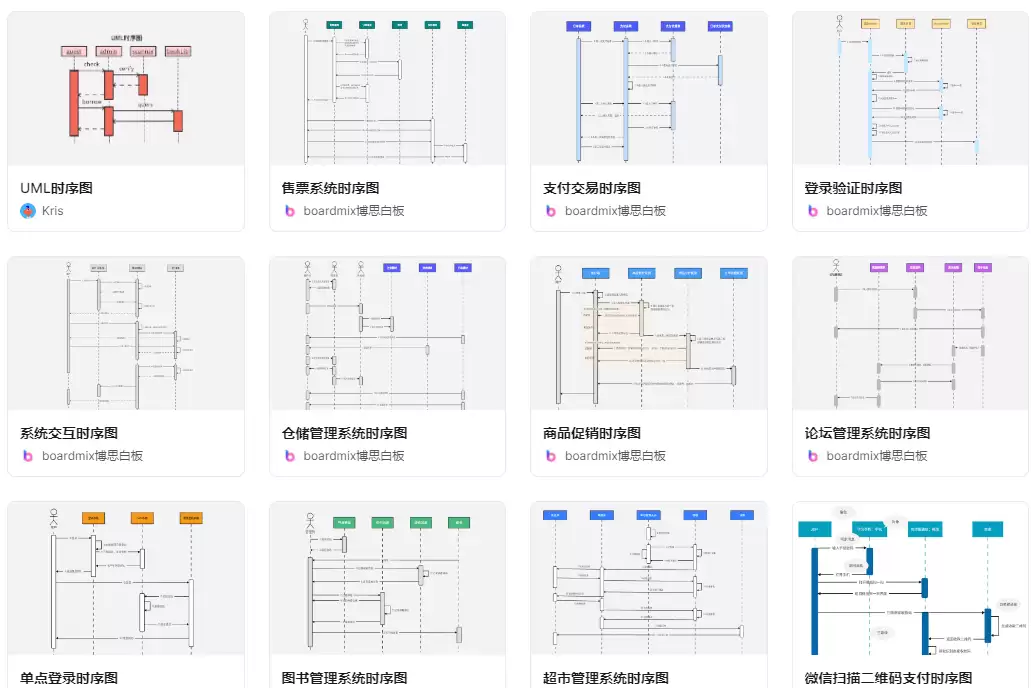

Boardmix的优势主要体现在：首先，它提供了完整且符合UML标准的时序图形状库，支持对元素进行灵活的样式自定义，同时提供多种官方主题模板，让绘图既专业又高效。其次，其核心亮点在于卓越的实时协作能力，支持多人在线同时编辑、评论，并集成音视频通话，使远程设计评审和头脑风暴无缝进行。最后，Boardmix拥有庞大的模板社区，内置了大量覆盖用户认证、支付交易、电商流程等常见业务场景的时序图模板，支持一键复用，大幅节省从零开始绘图的时间成本。
总结而言，时序图是剖析系统动态交互行为的利器。从掌握其基本构成元素出发，遵循明确的绘制步骤，并将其灵活运用于系统设计、需求沟通和问题排查等环节，你将能更高效地理解和驾驭复杂系统的运行脉络。而像Boardmix这样融合了专业绘图与高效协作能力的工具，无疑能让这一过程变得更加顺畅与协同。
