项目管理必备7大质量图表模板免费获取
在项目管理实践中，质量管理是确保项目成功交付的核心环节。面对复杂的任务、资源和进度，项目经理如何高效、直观地掌控全局？一套专业的可视化质量管理图表，能够将抽象的数据与信息转化为清晰的视觉语言，成为驱动项目质量持续提升的“仪表盘”。本文将深入解析七种在项目管理中广泛应用且效果显著的质量管理图表，详细阐述其原理、功能与适用场景，助您精准选用，实现质量管控的降本增效。
1. 甘特图：项目进度管理的“全景视图”
甘特图是项目管理中最经典、最常用的进度规划与跟踪工具。它以时间为横轴，任务为纵轴，通过水平条形块的长度和位置，直观呈现每项任务的计划开始与结束日期、实际进度、工期以及任务间的依赖关系。
其核心价值在于实现项目进度的可视化管控。项目经理借助甘特图，能够宏观把握项目全貌，有效协调资源，明确任务责任人，确保项目按计划有序推进。它不仅是进度跟踪的工具，更是沟通和汇报的重要载体，有助于提升团队协同效率与项目整体透明度。一份完整的甘特图通常包含以下关键信息：
- 项目的总时间跨度与关键阶段
- 分解后的具体工作任务清单
- 每项任务的指定负责人或团队
- 任务计划工期、开始与完成时间
- 标志项目关键成果的里程碑节点

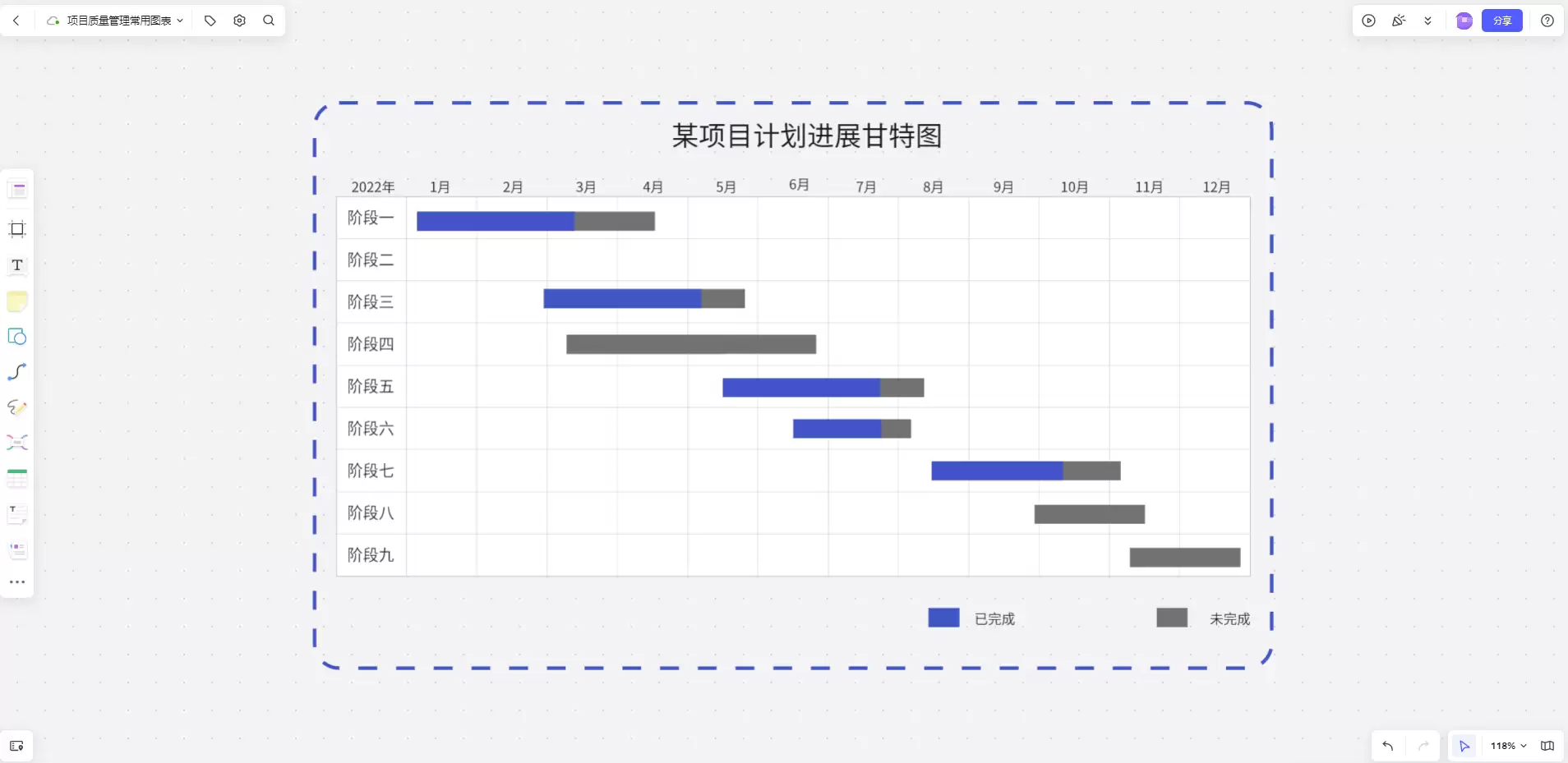

项目质量管理图表模板-甘特图
2. 控制图：过程质量监控的“预警系统”
控制图是统计过程控制的核心工具，专注于监控生产或业务流程的稳定性与一致性。它如同一套精密的“预警系统”，通过实时追踪关键质量特性的数据变化，区分过程中的正常波动与异常变异。
其工作原理是基于历史数据计算出中心线、上控制限和下控制限。当数据点落在控制限内且随机分布时，过程被视为受控；一旦出现超出控制限或呈现非随机模式（如连续上升、循环等），则提示过程可能存在异常因素干扰。这使得项目管理能够从事后补救转向事前预防，及时识别并消除质量隐患，是实现持续改进、稳定输出高质量成果的关键工具。

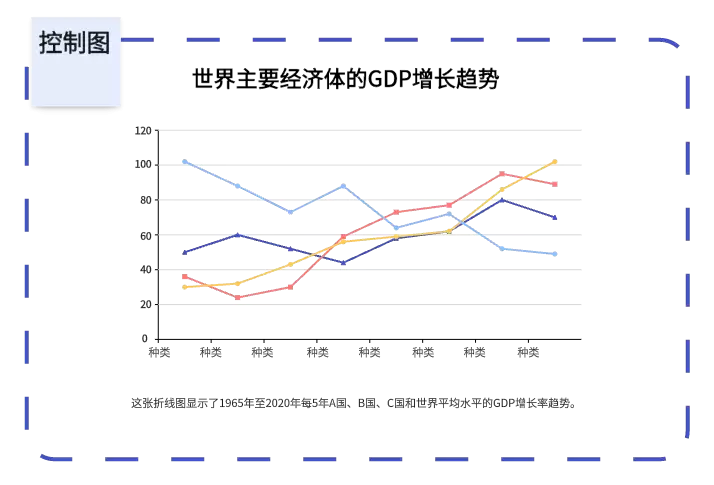

项目质量管理图表模板-控制图
3. 流程图：业务流程梳理的“逻辑地图”
流程图是用于描述一个过程、系统或算法中各步骤顺序与逻辑关系的标准化图表。它运用一系列通用的图形符号（如矩形、菱形、箭头等），将复杂的流程清晰、结构化地展现出来。
无论是产品研发流程、客户服务流程还是跨部门审批流程，流程图都能帮助项目经理和团队成员快速理解全过程。它有助于识别流程中的冗余环节、瓶颈点、决策盲区及职责不清之处，从而为流程优化与再造提供直观依据，提升工作效率与协同流畅度，是进行流程管理与标准化建设的基础工具。

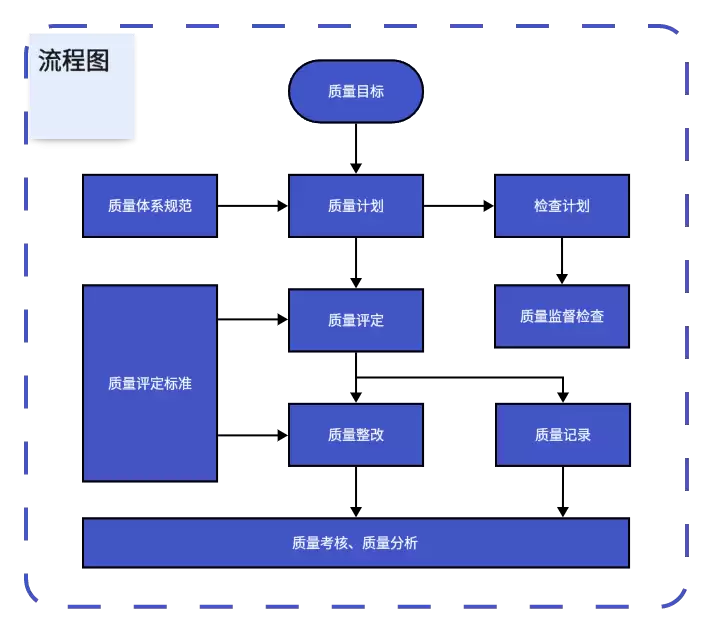

项目质量管理图表模板-流程图
4. 帕累托图：锁定关键问题的“优先级分析工具”
帕累托图，又称排列图，是质量管理中“二八法则”的直观体现。它由按发生频率降序排列的柱状图和表示累计百分比的折线图组合而成，用于从众多问题中识别出“关键的少数”。
该图表的强大之处在于其聚焦能力。分析结果通常显示，大约80%的问题或影响是由20%的原因所导致。项目经理运用帕累托图，可以迅速定位导致大部分缺陷或客户投诉的主要因素，从而将有限的改进资源精准投入到能产生最大效益的领域，避免精力分散，实现质量改进的投入产出最大化。构建一个有效的帕累托图通常遵循以下步骤：
- 明确问题并收集相关数据
- 对原因或缺陷类型进行分类
- 统计各类别的频数并按从大到小排序
- 绘制降序排列的柱状图
- 计算并叠加累计百分比折线，进行分析决策

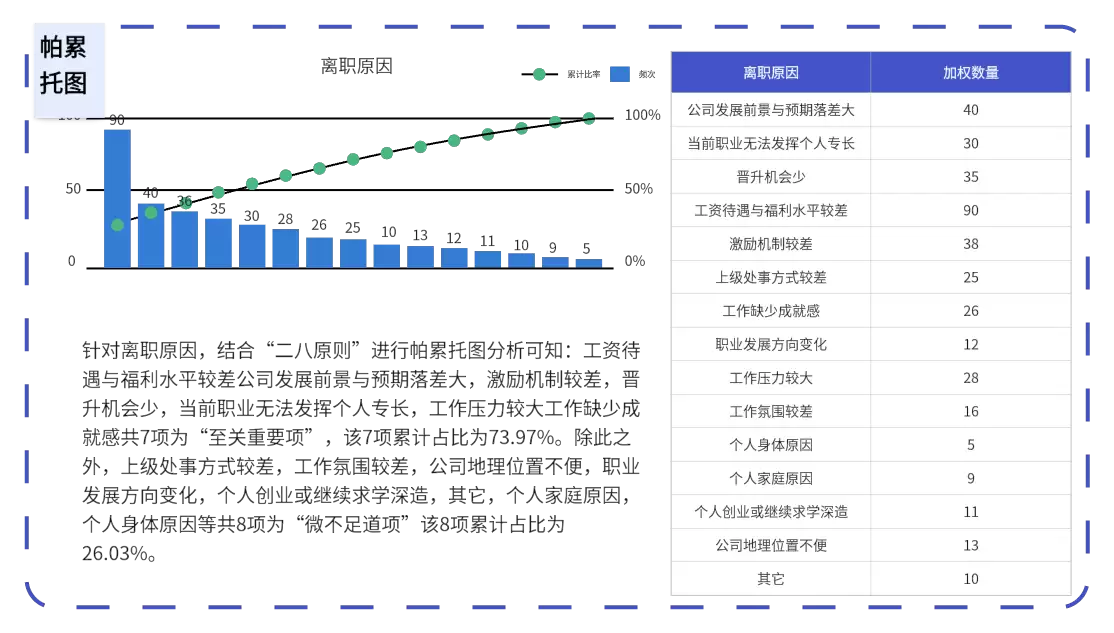

项目质量管理图表模板-帕累托图
5. 检查表：确保执行一致的“标准化核对清单”
检查表是一种简单而高效的数据收集与核对工具。它将需要检查的项目、标准或操作步骤以清单形式预先设计好，用于确保工作按既定要求和顺序执行，防止遗漏或错误。
在项目质量管理中，检查表广泛应用于交付物验收、阶段评审、设备点检、安全审计等场景。它使依赖个人经验的工作变得标准化和可重复，不仅提高了检查的效率和一致性，还为后续的数据统计、趋势分析和过程改进提供了可靠的一手资料，是夯实质量管理基础的重要手段。

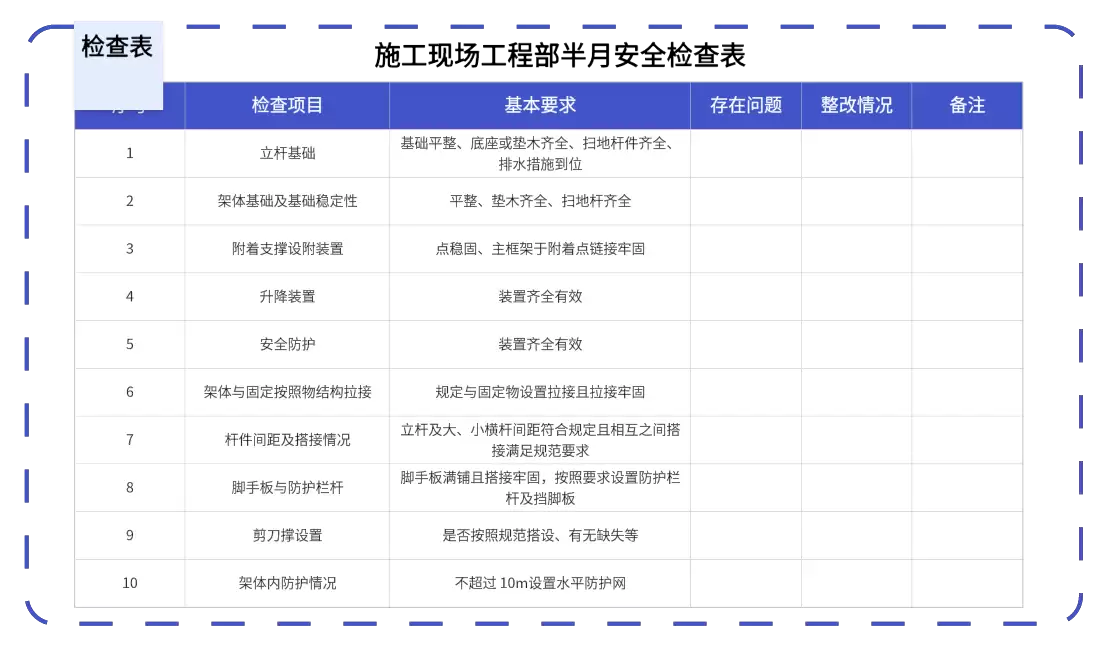

项目质量管理图表模板-检查表
6. 散点图：揭示变量关系的“相关性分析工具”
散点图用于研究和展示两个数值变量之间是否存在相关关系及其相关模式。它将成对的数据点在直角坐标系中绘制出来，通过点的分布形态（如聚集趋势、方向）来直观判断变量间的关联性。
在项目质量分析与改进中，散点图常被用来探索潜在因果关系，例如：“代码审查时长与缺陷数量”、“员工技能培训投入与产品合格率”、“环境湿度与材料性能”等。它能帮助项目经理快速进行假设验证，从数据中寻找规律，为深入的根本原因分析提供方向性线索，将复杂问题直观化。
- 明确要研究的两个潜在相关变量
- 收集足够数量的成对观测数据
- 建立坐标系，合理划分刻度
- 将每一对数据绘制为坐标点
- 观察点的分布模式（正相关、负相关、不相关）
- 结合业务知识进行解读与推断

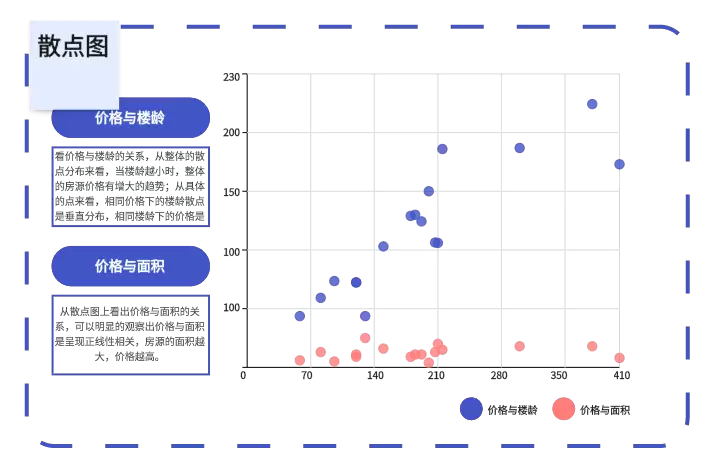

项目质量管理图表模板-散点图
7. 因果图：系统性根因分析的“结构化思维工具”
因果图，因其形状常被称为“鱼骨图”或“石川图”，是进行质量问题根本原因分析的系统性工具。它通过结构化的图形，将问题（鱼头）与所有可能的原因类别（大骨）、具体原因（中骨、小骨）层次化地关联起来。
该方法通常从“人、机、料、法、环、测”等维度出发，引导团队进行头脑风暴，全面挖掘导致问题的潜在因素。它鼓励跨职能协作，避免归因片面化，能够帮助团队穿透表面现象，层层深入，最终聚焦于最可能的根本原因，为制定有效且持久的纠正与预防措施奠定坚实基础。成功开展一次因果图分析通常包含以下环节：
- 召集相关领域的团队成员组成分析小组
- 清晰、准确地定义待分析的质量问题
- 绘制鱼骨主干，确定主要的原因类别
- 通过头脑风暴，在各类别下填充详细的原因
- 小组讨论、筛选并共识最可能的根本原因

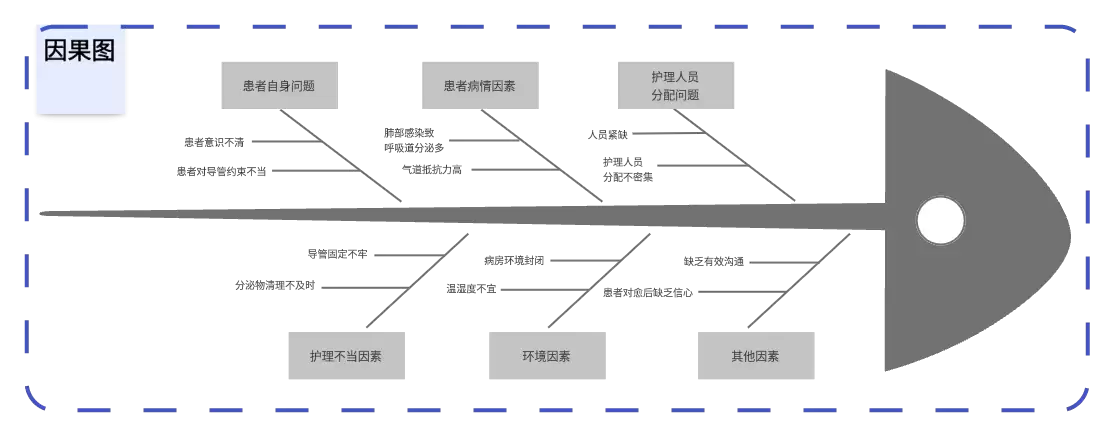

项目质量管理图表模板-因果图
综上所述，这七种质量管理图表构成了项目经理进行高效质量管控的视觉化工具箱。它们功能互补，分别适用于项目进度监控、过程稳定性分析、流程梳理、问题优先级排序、标准化检查、相关性探索以及根本原因挖掘等不同场景。熟练掌握并灵活运用这些图表，能够显著提升项目质量管理的科学性、预见性与决策效率，为项目的成功交付提供坚实保障。
