流程图新手入门教程：符号类型画法及模板全解析
在现代职场与学习场景中，流程图已成为不可或缺的思维可视化与流程管理工具。它能够将复杂的业务流程、系统逻辑或决策路径，转化为清晰直观的图形，极大地提升沟通效率与问题分析能力。无论是进行流程梳理、优化瓶颈，还是用于团队培训与方案推演，掌握流程图的绘制与解读，都能显著提升你的结构化思维与专业表达能力。
1. 流程图是什么：定义与核心价值
流程图本质上是一种利用标准化图形符号和连线来表述过程、算法或工作流的图表工具。它通过将任务分解为连续的步骤与判断节点，并以图形化方式呈现其逻辑关系，使得任何复杂的流程都能变得一目了然。其应用场景极为广泛，主要包括：
工作流程可视化： 将业务流程或操作规范图形化，确保团队成员对步骤、流向与职责有统一认知，从而提升协作效率与执行准确性。
问题分析与瓶颈定位： 当流程出现效率低下或错误时，通过流程图进行逐步回溯，可以快速识别冗余环节、决策盲点与系统瓶颈。
决策支持与方案推演： 在面对多分支选择时，流程图能够清晰展示不同决策路径所导向的结果，辅助进行风险评估与最优方案选择。
教育与知识传承： 相较于纯文字说明，一张结构清晰的流程图能让新员工或学习者更快地理解系统全貌、工作标准与关键逻辑。
/ignore-error/1" uploadprocessed="true">
2. 流程图符号大全：必须掌握的标准“语言”

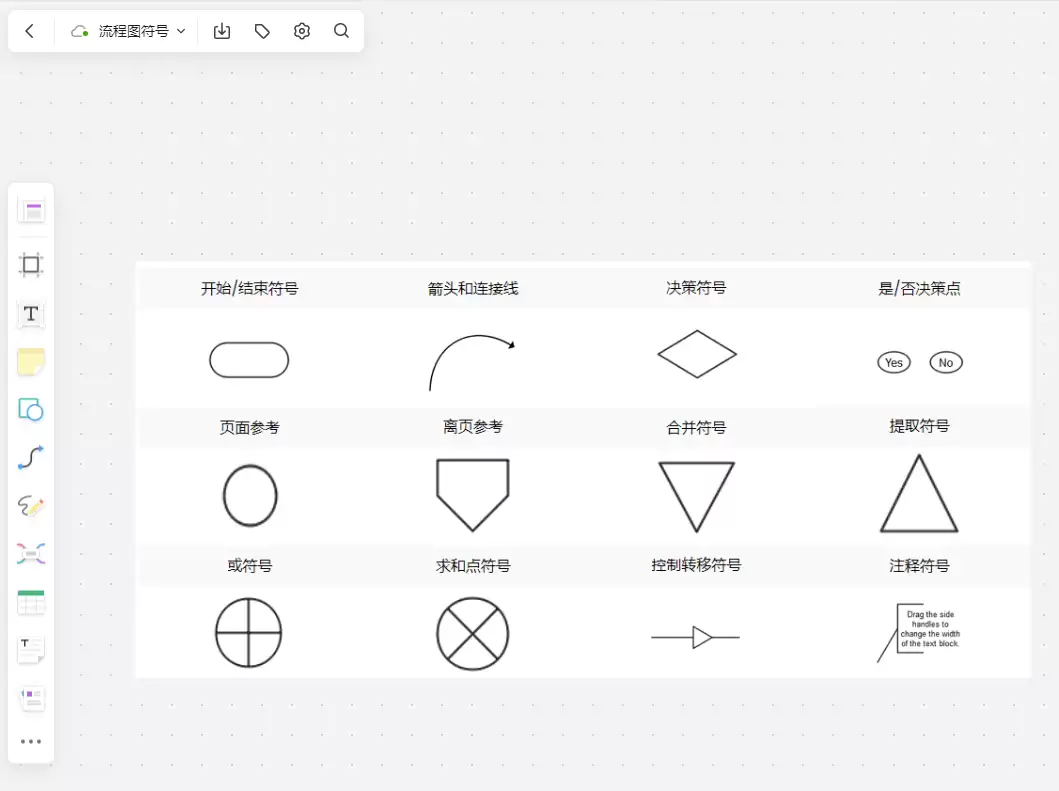

要准确绘制或解读流程图，必须熟悉其通用的符号体系。这些符号如同流程图的“字母表”，确保了信息传递的准确性与专业性。
起止符（终端符号）
采用椭圆形或圆角矩形表示，用于明确标识流程的开始与结束节点。
过程（操作符号）
最常用的矩形框，代表一个具体的执行动作、处理任务或活动步骤。
决策符号
菱形是其特征形状。流程在此处需要进行条件判断（通常是“是/否”或多项选择），并根据结果流向不同的分支路径。
连接符（流程线）
即箭头，用于指示流程执行的顺序与方向，是连接各个图形符号的纽带。
输入/输出符号
平行四边形，表示数据、信息或物料的输入动作，或经过处理后的输出结果。
文档符号
形状类似一张卷角的文档，代表该步骤会产生、使用或引用一份具体的文件或报告。
终点连接符号
一个小圆圈。用于在复杂的多页流程图中，标记流程的出口与入口，实现跨页面的连接。
/ignore-error/1" uploadprocessed="true">
3. 流程图的主要类型与应用场景
根据描述对象与侧重点的不同，流程图可分为多种类型，适用于不同的专业场景。
（1）基本流程图
特点： 结构最简单、最通用，用于描述线性顺序的任务步骤与基础逻辑。
用途： 适合描绘步骤清晰、单一线索的标准化操作流程。
应用场景： 日常工作任务分解、简易业务流程文档编制。

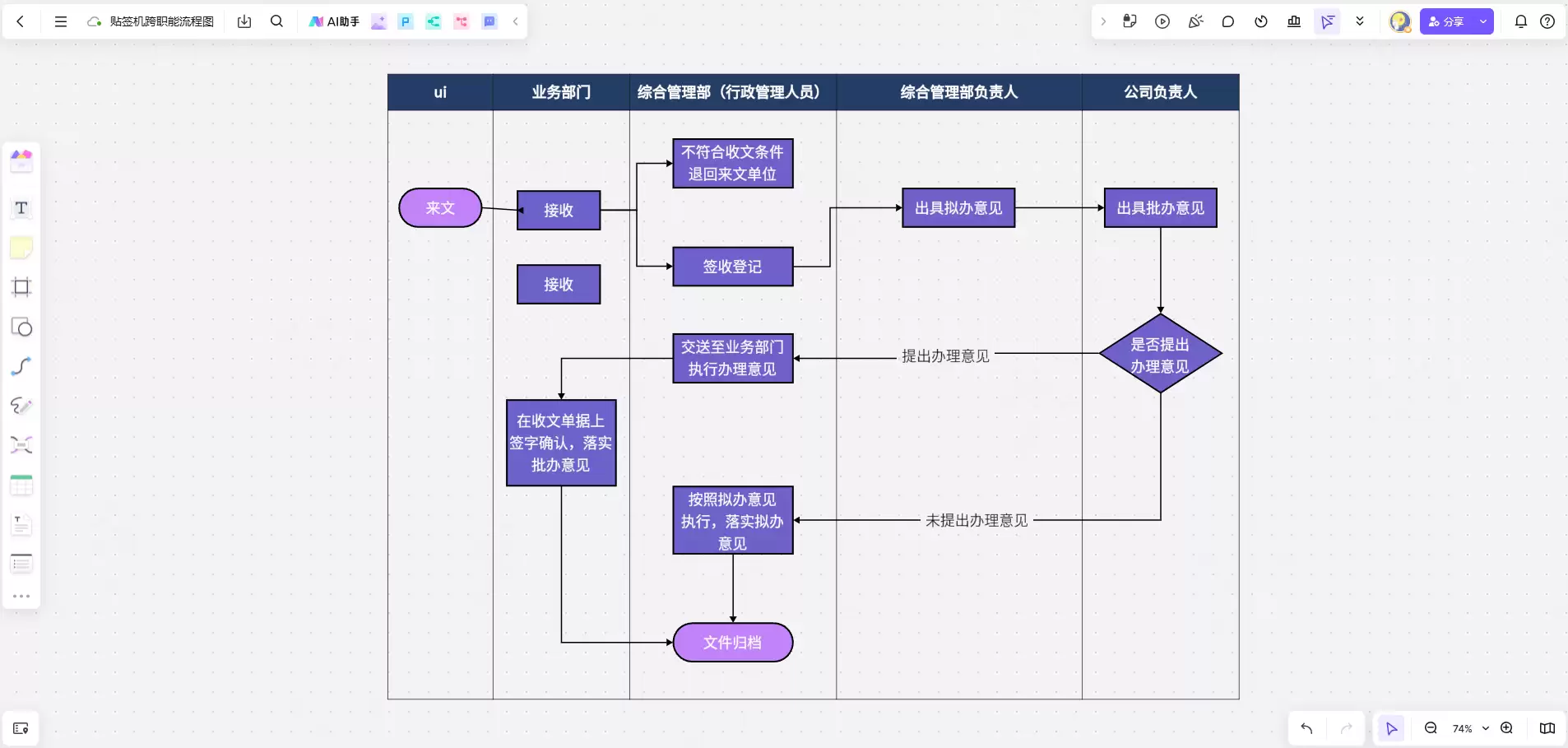

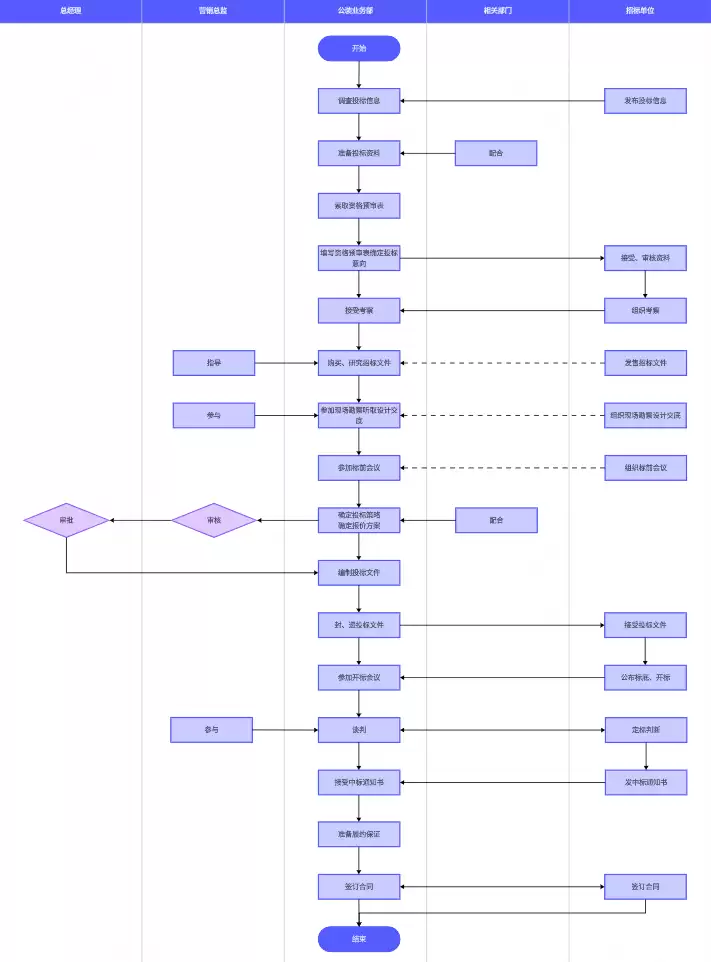

（2）跨职能流程图（泳道图）
特点： 通过纵向或横向的“泳道”划分不同职能部门或角色，明确职责归属。
用途： 直观展示跨部门、多角色之间的协作与交接过程，理清权责界面。
应用场景： 优化跨部门审批流程、厘清项目团队职责分工。
/ignore-error/1" uploadprocessed="true">
（3）数据流程图
特点： 聚焦于数据的流动、存储、处理与变换，而非具体操作细节。
用途： 分析系统内部的数据交换逻辑、加工过程与信息架构。
应用场景： 软件系统设计、企业级数据流分析与规划。
/ignore-error/1" uploadprocessed="true">

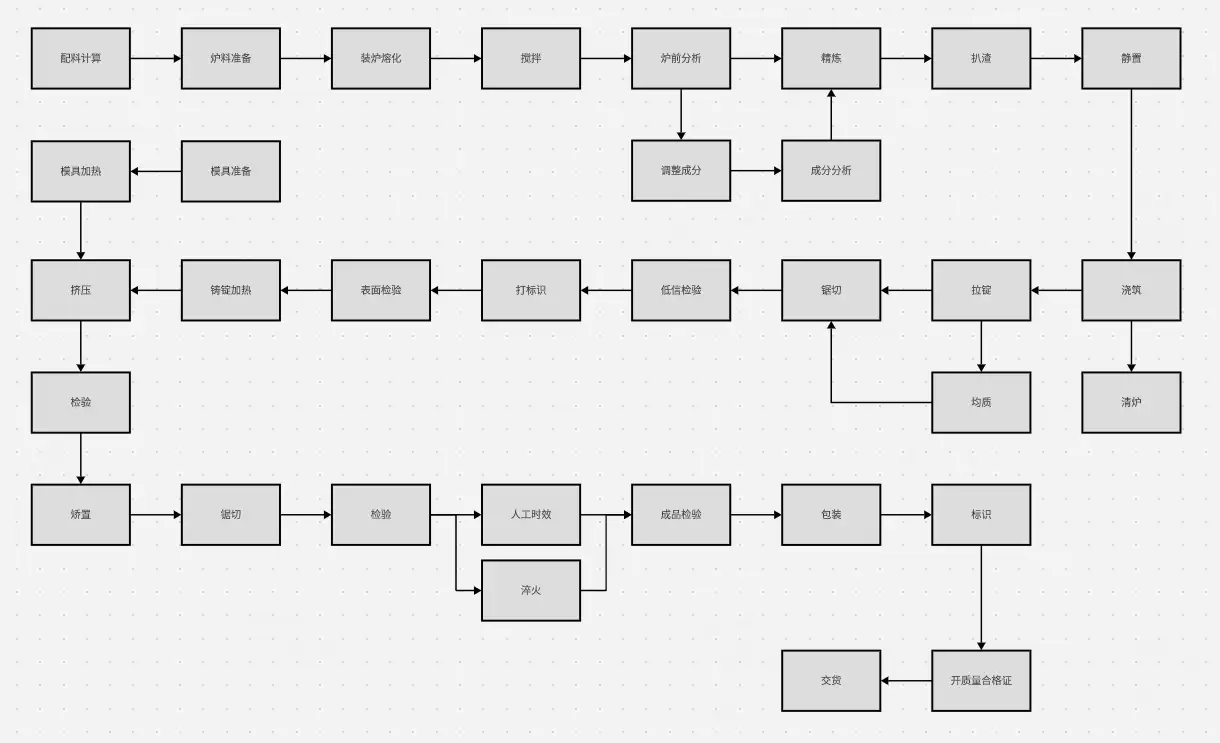

（4）工作流程图
特点： 描述特定业务从发起到结束的完整、详细的工作流，步骤具体。
用途： 用于业务流程的标准化、规范化与固化。
应用场景： 制定客户服务SOP、梳理订单处理全链路、生产工序标准化。
/ignore-error/1" uploadprocessed="true">
（5）程序流程图
特点： 专用于描述程序算法的执行逻辑，包含顺序、选择、循环等控制结构。
用途： 在编码前梳理和验证程序逻辑，确保算法正确性。
应用场景： 算法设计与教学、程序调试、软件开发文档编写。
/ignore-error/1" uploadprocessed="true">
（6）系统流程图
特点： 从宏观视角展示整个系统（含硬件、软件、人员、流程）的组成与交互关系。
用途： 呈现系统的整体架构与各模块间的协同工作机制。
应用场景： 企业IT架构规划、复杂信息管理系统的设计与说明。
/ignore-error/1" uploadprocessed="true">

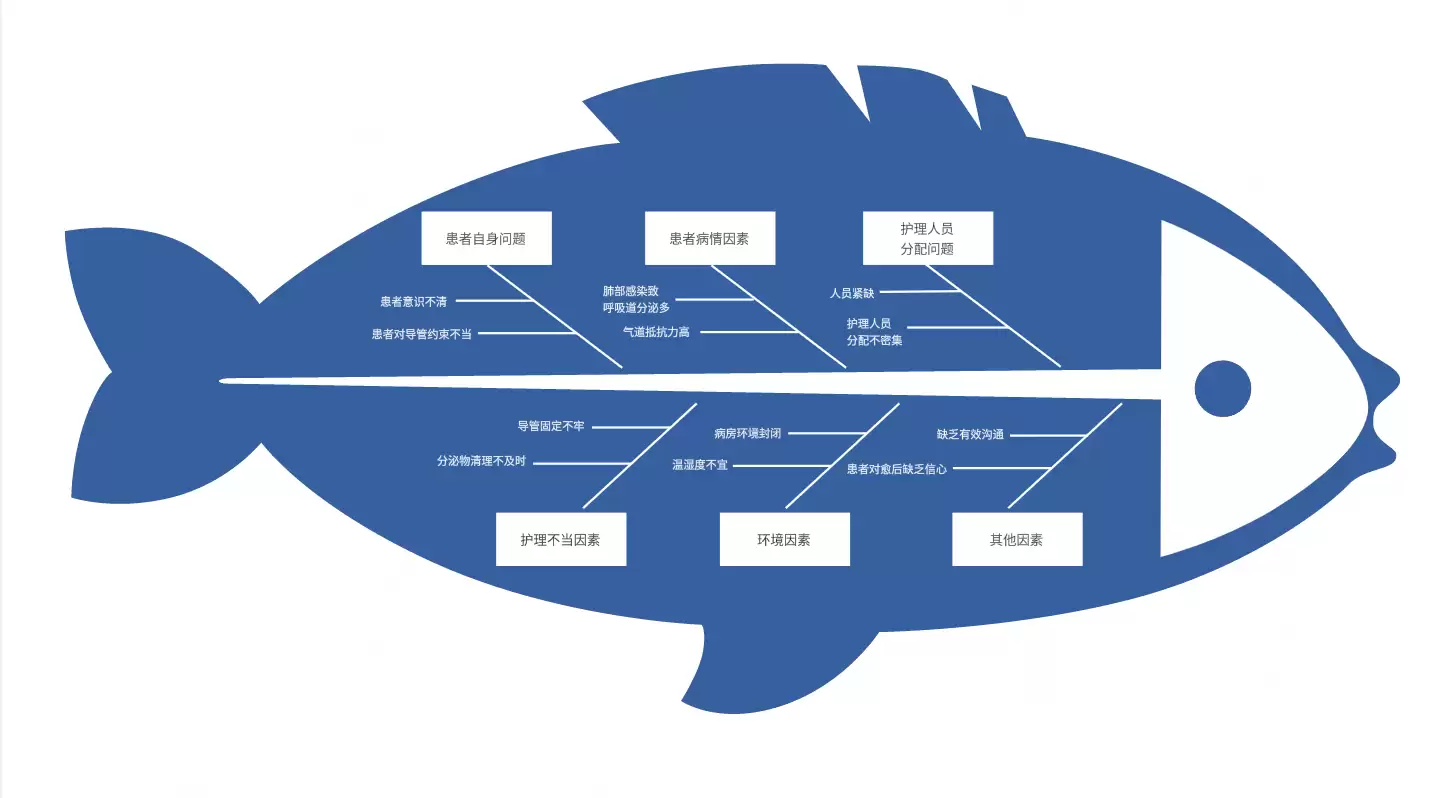

（7）因果图（鱼骨图）
特点： 通过状似鱼骨的图形，系统性地追溯问题产生的所有潜在原因，并进行归类。
用途： 用于根本原因分析，定位问题的核心症结。
应用场景： 生产质量改进、服务故障排查、问题分析与解决。
/ignore-error/1" uploadprocessed="true">
4. 流程图的核心作用与价值
流程图之所以成为高效管理与沟通的利器，源于其以下几大核心价值：
清晰表达复杂流程
将冗长繁琐的文字叙述转化为层次分明、逻辑严谨的视觉图表，大幅降低理解成本与认知负荷。
优化流程与提升效率
通过图形化呈现，能够轻易识别出流程中的重复步骤、不必要环节与效率瓶颈，为流程优化与再造提供明确方向。
支持科学决策分析
在面对多方案选择时，可利用流程图进行推演，直观比较不同路径的步骤、资源与可能结果，使决策更具依据。
促进团队协同与知识管理
一份标准的流程图可作为团队共同遵循的“作战地图”，统一认知，减少沟通歧义与责任推诿，并便于知识沉淀与传承。
/ignore-error/1" uploadprocessed="true">
5. 流程图制作方法与步骤指南
（1）手动绘制流程图的步骤
虽然专业工具众多，但科学的绘制流程是相通的。遵循以下步骤，可以高效地产出专业图表：
明确目标与界定范围
首先明确绘制流程图的目的（如分析、优化、培训）以及流程的精确起止点，避免范围蔓延。
梳理与列出关键步骤
按时间或逻辑顺序，详尽列出流程中的所有主要活动、操作与决策点，形成文字大纲。
选择适配的绘制工具
脑图构思阶段可使用纸笔或白板；正式绘制推荐使用专业的流程图软件或在线工具，便于修改、协作与分享。
使用标准符号进行绘制
依据大纲，选用正确的图形符号（如起止、过程、决策）进行绘制，并用箭头连接，确保符合通用规范，提升可读性。
（2）利用AI技术自动生成流程图

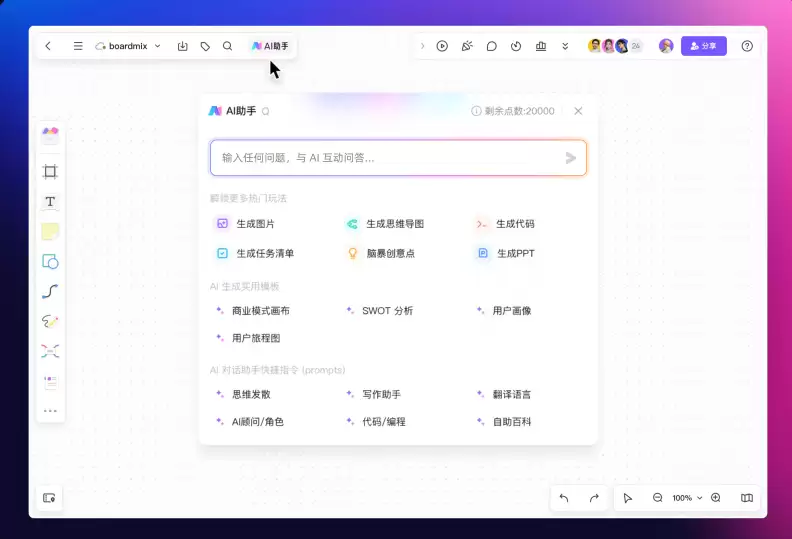

对于初学者或追求效率的用户，现在可以借助AI流程图生成工具。只需输入流程的主题、关键步骤或自然语言描述，AI助手便能智能理解并快速生成一个结构清晰的流程图初稿，极大降低了制作门槛，是快速入门和获取灵感的有效方式。
/ignore-error/1" uploadprocessed="true">
6. 专业流程图模板资源下载
对于希望快速上手的用户，直接使用高质量的流程图模板是高效的选择。许多专业的图表工具提供了覆盖项目管理、软件开发、行政办公、生产制造等海量场景的模板库。这些模板不仅提供了即用的框架，节省绘制时间，更能启发思路，帮助你基于最佳实践快速创建出专业、规范的流程图。
/ignore-error/1" uploadprocessed="true">
/ignore-error/1" uploadprocessed="true">
总结而言，流程图是一种将抽象思维与复杂过程具象化的强大工具。无论是用于个人思路整理、流程优化，还是团队协同与知识管理，熟练掌握其绘制方法与应用技巧都至关重要。初学者可以从理解标准符号和常见类型入手，积极利用现代工具提供的模板与AI生成功能，逐步提升技能，从而绘制出清晰、精准、专业的流程图，最终实现工作效率与沟通质量的全面提升。
