代码流程图制作指南实用软件推荐与入门教程
在软件开发过程中，理解复杂代码的逻辑结构往往比编写新代码更具挑战性。当你面对层层嵌套的条件分支、多重循环，或是需要梳理历史悠久的“祖传代码”时，是否渴望拥有一种直观的方式，能迅速洞察其执行路径与核心逻辑？
如今，代码生成流程图技术为此提供了优雅的解决方案。它不再是手动在绘图软件中拼接图形的繁琐过程，而是通过智能工具，将源代码自动转换为结构清晰、逻辑可视的流程图。本文将深入解析这项技术，探讨它如何成为提升开发效率与团队协作的利器。
1. 代码生成流程图：核心原理与实际价值
简而言之，代码生成流程图是一项将编程语言源代码自动解析并可视化呈现为标准化流程图的技术。其核心原理在于，工具通过内置的语法分析引擎，识别代码中的关键结构元素——例如顺序执行语句、条件判断（if/else/switch）、循环结构（for/while）——并将这些逻辑关系映射为对应的流程图符号（如矩形代表处理步骤，菱形代表判断节点）。
这项技术的价值非常显著：它将抽象的、线性的文本代码，转化为具象的、二维的图形化逻辑视图。这极大地降低了理解复杂算法、梳理遗留系统架构、进行代码评审以及跨职能沟通的认知门槛。可以说，它是在机器指令与人类思维模式之间搭建的一座直观桥梁。

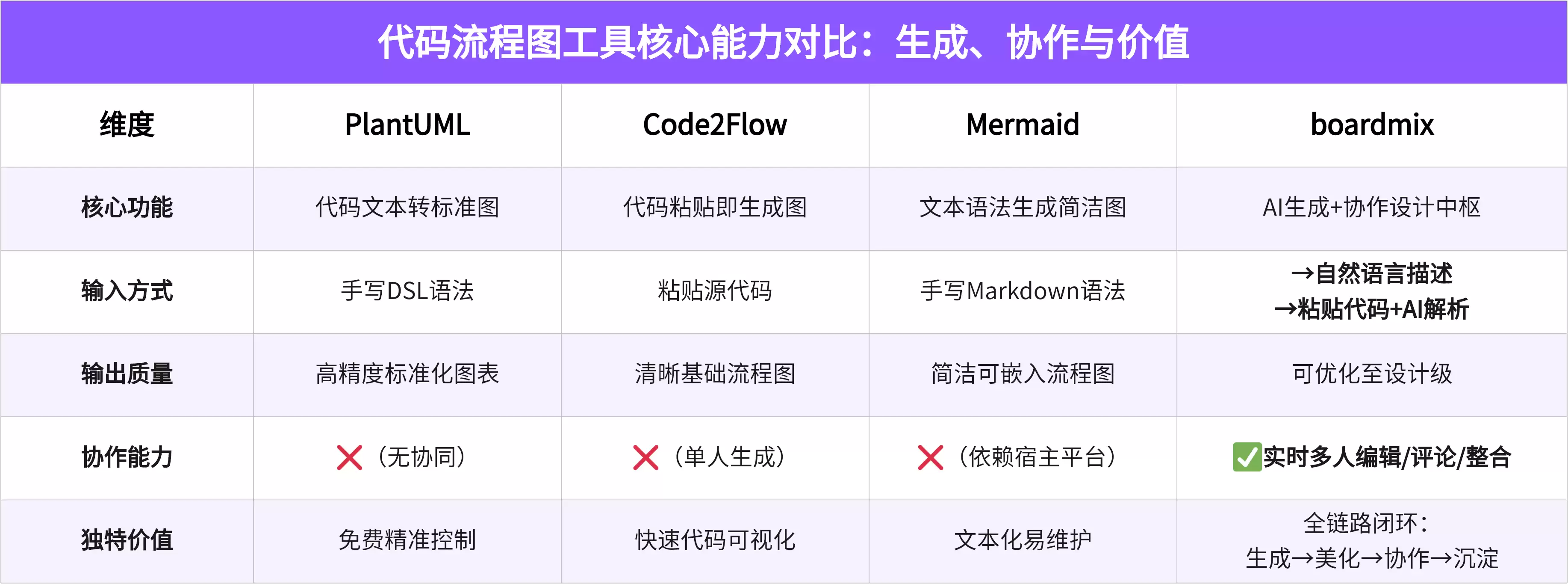

2. 主流代码生成流程图工具对比评测
当前市场上有多种工具可供选择，各有特色。你的选择应基于具体使用场景：是追求高度自动化与集成，还是需要强大的可视化编辑与团队协作功能？

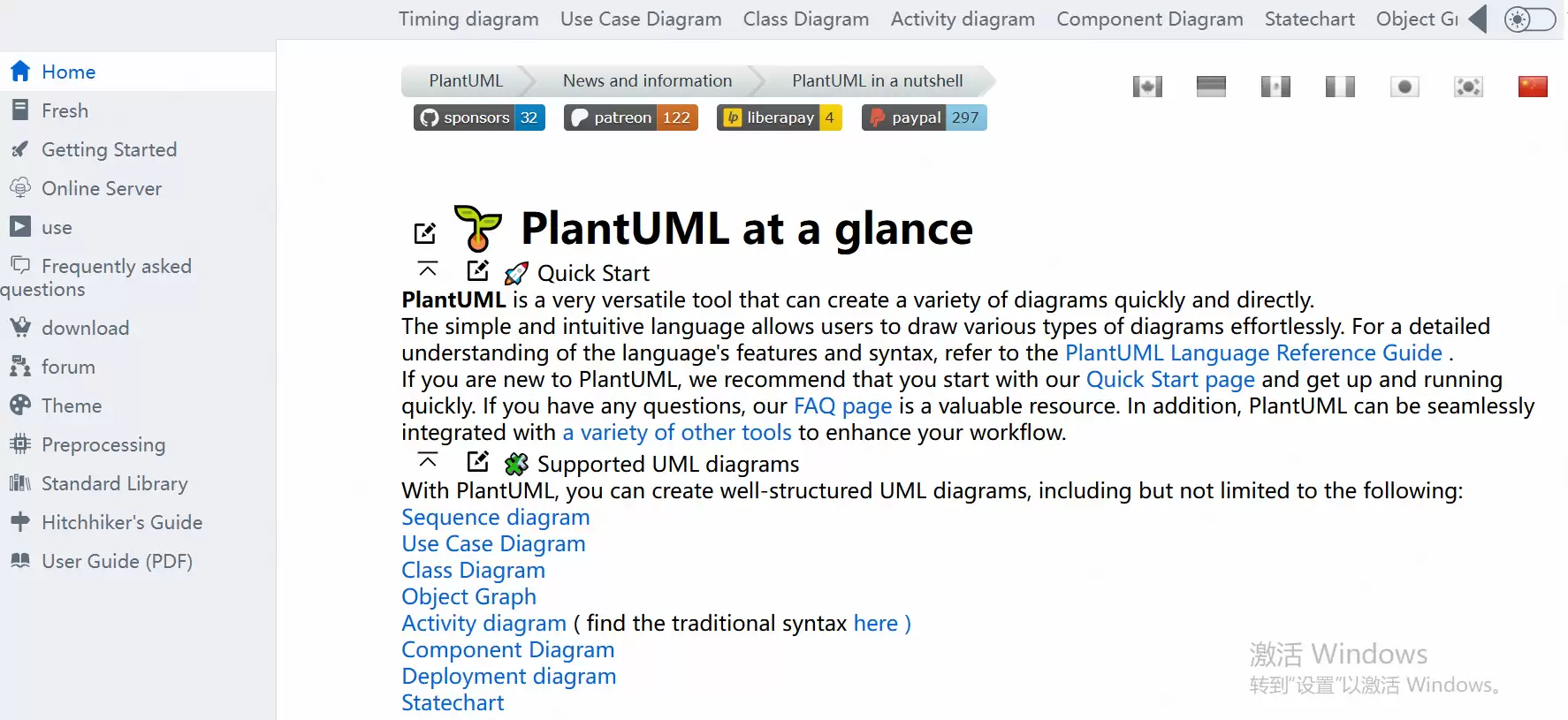

（1）PlantUML：基于文本DSL的经典代码流程图生成工具
作为开源领域的常青树，PlantUML以其独特的文本DSL（领域特定语言）语法著称。用户无需操作图形界面，只需编写类似“start -> condition : 判断”的描述性文本，即可生成标准化的UML图或流程图。其优势在于完全免费、高度可集成（可轻松嵌入Markdown、Confluence等文档平台），且支持的图表类型极为丰富。
然而，其学习曲线也在于此：用户需要掌握其专用语法规则。此外，它缺乏真正的可视化编辑界面和实时协作功能，更适合追求自动化、希望将图表作为代码库一部分进行版本管理的开发者。

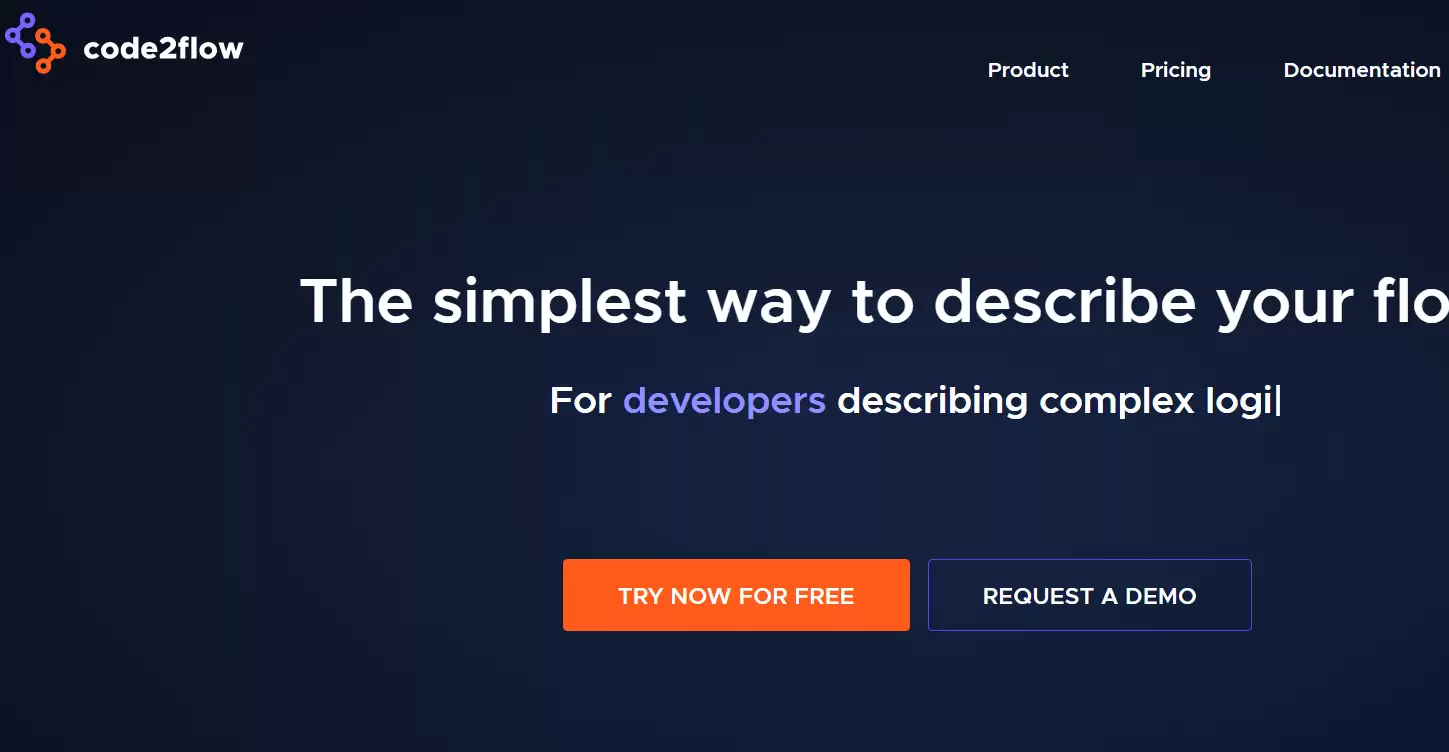

（2）Code2Flow：便捷高效的在线代码生成流程图服务
如果你需要一个“开箱即用”的快速解决方案，Code2Flow是一个不错的选择。它是一款便捷的在线工具，支持将Python、JavaScript、PHP等多种语言的代码直接粘贴输入，几乎能实时生成清晰的流程图。操作极其简单直观，无需学习额外语法。
它的核心优势在于快速和简便，非常适合用于临时性的代码逻辑速览、教学演示或快速分享。当然，其功能相对单一，协作能力较弱，且处理大型代码文件时可能需要依赖付费版本。

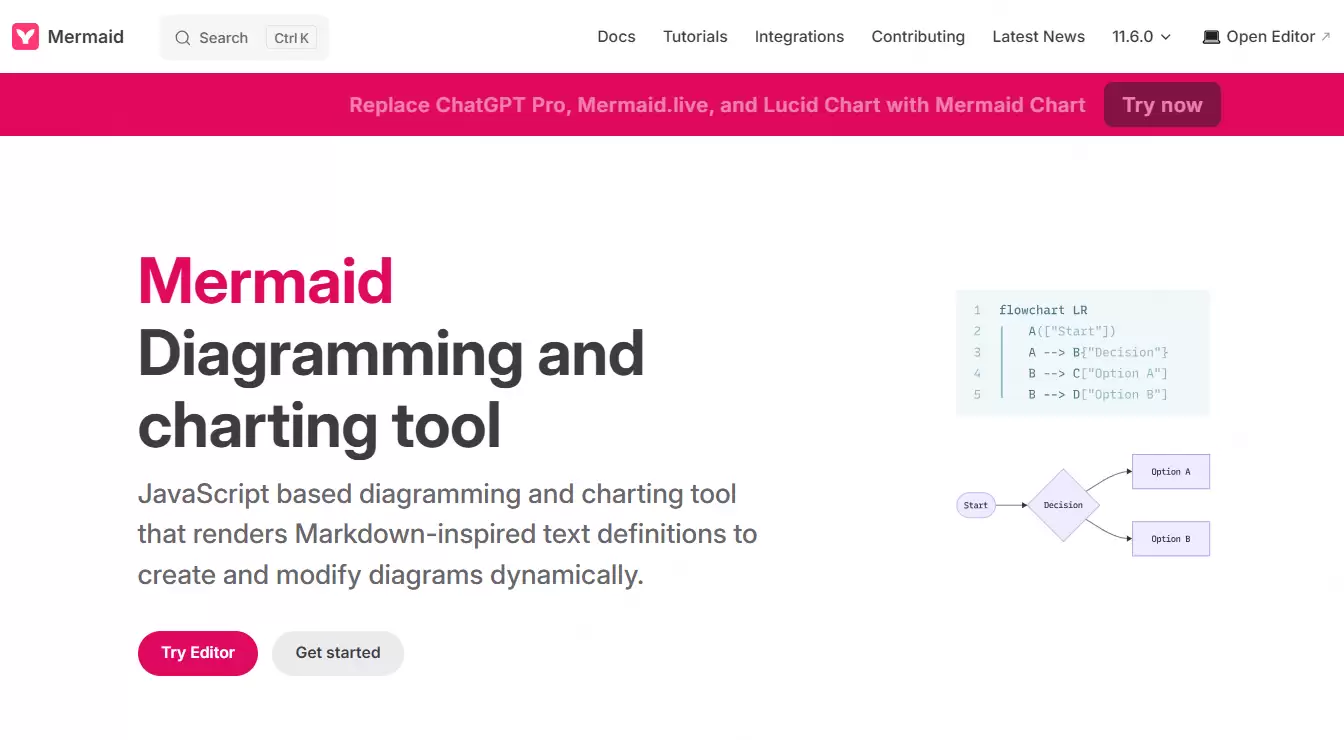

（3）Mermaid：轻量级Markdown原生流程图解决方案
Mermaid近年来的流行，很大程度上得益于其对Markdown生态系统的完美契合。它同样使用简洁的文本语法定义图表，但语法更接近自然语言描述。最大优点是生成的图表可以像普通文本一样进行版本控制，并且已被GitLab、GitHub、Notion、Typora等众多平台原生支持。
这意味着，在编写技术文档或项目README时，嵌入流程图变得异常轻松。其局限性在于，生成图表的视觉效果偏向基础风格，进一步的编辑与美化高度依赖于所在平台提供的功能。

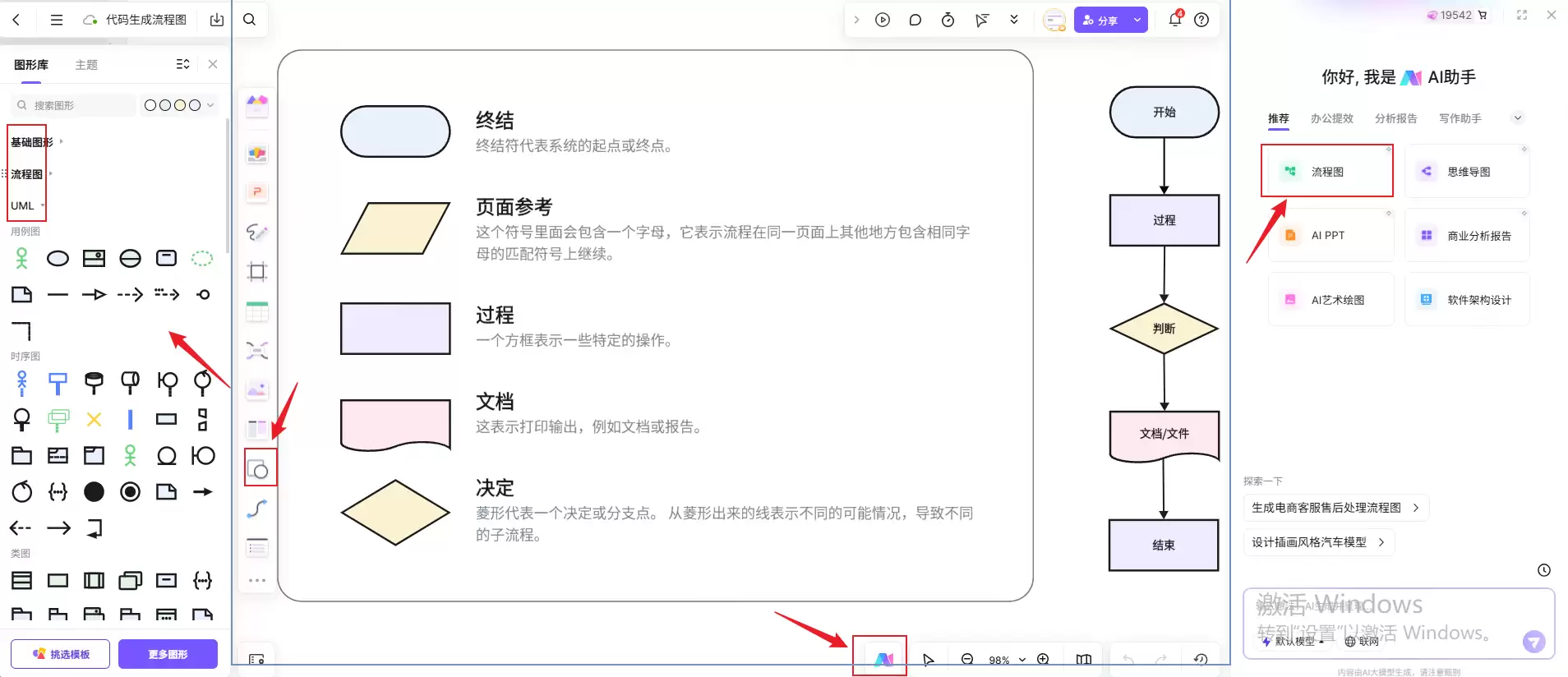

（4）boardmix：功能全面的可视化协作平台（支持代码/文本生成流程图）

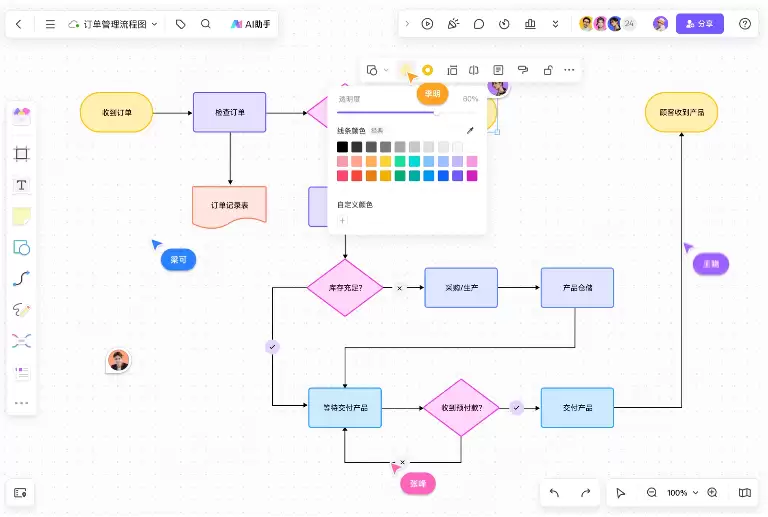

boardmix的定位更为综合，它不仅仅是一个代码转图工具，更是一个强大的可视化协作中心。除了支持通过AI或文本描述生成流程图初稿外，其核心优势在于生成后的处理环节：提供强大的图形编辑能力、海量专业模板库、实时多人协作（同步编辑、评论批注），并能将流程图与思维导图、文档、表格等多种元素整合在一个无限画布上，构建完整的项目知识图谱。
当然，对于极端复杂的代码逻辑，其自动解析的精度可能不及PlantUML这类专注于代码分析的工具，生成后通常需要人工进行布局优化和样式美化。它非常适合需要团队共同设计、评审流程图，或将流程图用于正式汇报、项目文档整合的场景。
3. 代码生成流程图快速入门指南
无论选择哪款工具，将代码转换为流程图的操作通常遵循一个清晰高效的“三步走”路径。
步骤一：准备并输入源代码
将你需要可视化的核心代码片段，完整复制并粘贴到工具的代码输入区域。优秀的工具会自动进行语法高亮，并识别出其中的函数、循环、条件分支等关键结构。
步骤二：一键自动生成流程图
点击生成或转换按钮，工具背后的解析算法开始工作，将代码结构映射为标准流程图符号，并自动进行智能布局，输出一个初步的流程图。至此，你已经获得了代码逻辑的视觉骨架。
步骤三：人工优化与细节调整
这是让流程图从“逻辑正确”提升到“清晰美观”的关键步骤。仔细检查自动生成的逻辑链路是否准确，调整图形布局使其层次更分明，修改颜色、线条样式、字体等以提升专业度，并在复杂环节添加必要的文字注释进行阐明。
高效协作技巧：值得一提的是，反向流程——即用流程图生成代码框架——同样极具实用价值。你可以先用规范的符号绘制出清晰的业务逻辑图，确保所有分支、循环正确无误，然后利用部分工具的“图转码”功能，直接导出对应编程语言的基础代码结构。这在敏捷开发或快速原型设计中，能显著加速从设计到实现的过渡。
4. 代码生成流程图的核心应用场景
这项技术在多种实际开发与协作场景中都能发挥关键作用：
- 理解与文档化遗留系统：面对陌生或陈旧的代码库，一键生成流程图是快速厘清核心逻辑、创建可视化技术文档的最有效途径。
- 技术教学与知识传承：教育者可用其可视化算法步骤，使学员理解更直观；学习者也能通过生成图来验证自己对代码逻辑的掌握是否准确。
- 辅助代码审查（Code Review）：在代码评审环节，附上关键模块的流程图，能让复杂的逻辑缺陷和设计优化点一目了然，使讨论聚焦于架构设计本身，避免陷入逐行阅读的疲劳。
- 设计验证与跨团队沟通：在编码实现前，先用流程图验证设计思路，能提前发现逻辑漏洞。更重要的是，产品经理、测试工程师等非技术角色也能基于这张图无缝参与技术讨论。
- 面试与算法能力评估：面试者可以用它清晰展示解题思路；面试官也能借此快速、客观地评估候选人代码的逻辑严谨性与结构清晰度。
- 反向驱动开发（流程图生成代码）：在系统设计阶段绘制详细业务流程图，并利用工具的代码生成功能产出基础框架，能大幅提升开发初期的效率，确保最终代码与原始设计高度一致。
总结
代码生成流程图，已从一项新颖功能演变为切实提升软件开发效率与团队协作质量的核心实践。从高度自动化的PlantUML，到轻量集成的Mermaid，再到强于可视化协作的boardmix，工具的选择应契合你的核心工作流。熟练掌握“代码转图”与“图转代码”这一双向工作闭环，意味着你能够在抽象逻辑思维与具象代码实现之间自如切换，从而全面提升技术理解深度与项目落地效率。
