UML图详解软件建模与系统设计实践指南
在软件工程领域，一套标准化的“工程蓝图”对于项目成功至关重要。UML（统一建模语言）正是这样一套国际通用的可视化建模工具，它通过丰富的图形化符号，将复杂的系统架构、行为逻辑与交互流程清晰呈现。无论是需求分析、系统设计，还是团队协作与文档编写，UML图都是软件工程师和架构师必备的核心沟通工具。
1. UML图的历史
回溯至20世纪90年代初期，软件建模领域处于多种方法论并存的局面，缺乏统一标准，这给跨团队协作和技术交流带来了巨大挑战。为了终结这种“混乱”，三位面向对象方法学的先驱——James Rumbaugh、Grady Booch和Ivar Jacobson——决定整合他们各自的优秀思想（OMT、Booch方法和OOSE），共同创造一种统一的建模语言。这一协作的结晶便是UML的诞生。
经过OMG（对象管理组织）的标准化与全球社区的持续贡献，UML逐步演进并成熟，成为了软件分析与设计领域事实上的国际标准。它提供的一系列图表，如同多视角的镜头，能够从静态结构和动态行为等多个维度精确描述系统。从最初的需求调研与功能规划，到中期的详细设计，直至后期的系统维护，UML贯穿软件开发生命周期，显著提升了开发团队对复杂业务和技术的理解、设计与沟通效率。
2. UML图的应用领域
作为软件建模的通用语言，UML图的应用范围十分广泛，覆盖了软件生命周期的关键环节及相关领域：
（1）软件开发：这是UML图最核心的应用场景。它能有效帮助团队界定系统范围、规划软件架构、设计类与对象模型、描述业务流程与对象交互。一张精准的用例图或结构清晰的类图，其传达信息的效率远超冗长的文字描述，是保障开发质量、控制项目风险的重要资产。
（2）系统集成：在涉及多个子系统或第三方服务集成的项目中，UML图（特别是组件图和部署图）能够直观地展示各部件之间的接口契约、数据流与依赖关系，为集成方案的设计与评审提供可视化的依据。
（3）业务流程建模：UML的应用不仅限于软件系统。其活动图等工具非常适用于对业务操作流程进行建模与分析。业务分析师可以利用它来可视化工作流中的步骤、角色、决策分支和并行活动，从而识别流程瓶颈，推动业务优化与再造。
（4）系统架构设计：对于系统架构师而言，UML的结构图（如组件图、部署图）是表达和沟通高层架构决策的利器。它能清晰地展现系统的核心构成模块、它们之间的协作关系以及物理部署拓扑，是构建高可用、可扩展、易维护系统架构的基础。
3. UML图的分类和常用类型
UML图主要划分为两大类：用于描述系统静态组成要素的结构图，和用于描述系统随时间变化的行为图。
（1）结构图
结构图聚焦于系统的“组成部分”与“组织关系”，刻画系统在特定时间点上的静态逻辑或物理构成。
● 类图（Class Diagram）：最基础且使用最频繁的结构图。它用于描述系统中的类、接口、枚举等类型，以及它们的属性、操作和相互关系（如关联、聚合、组合、继承、依赖），是面向对象分析与设计的核心体现。

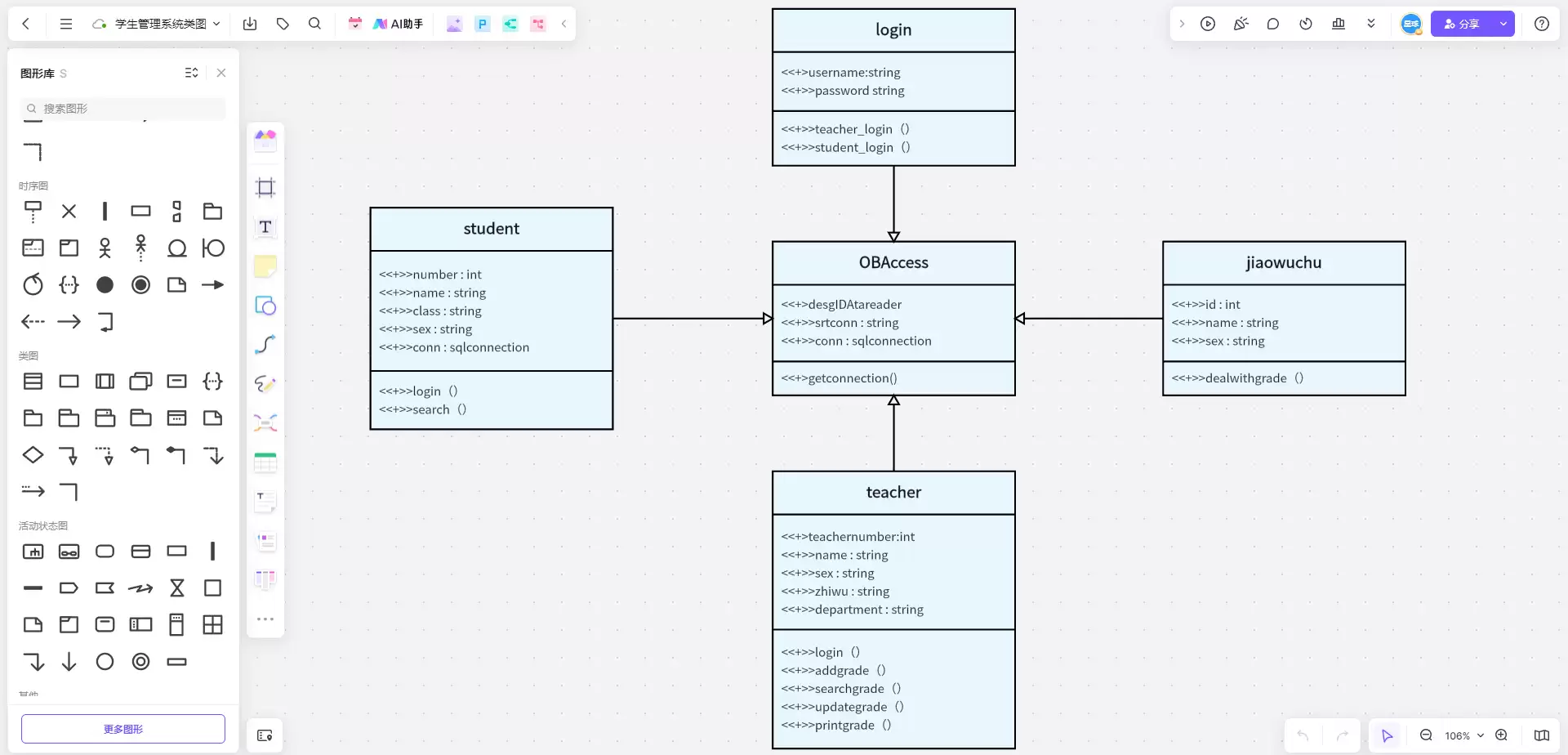

学生管理系统类图
● 对象图（Object Diagram）：可以视作类图在系统运行时某一瞬间的“实例化快照”，展示了内存中实际存在的对象实例及其之间的链（Link），有助于理解特定场景下的具体数据结构。

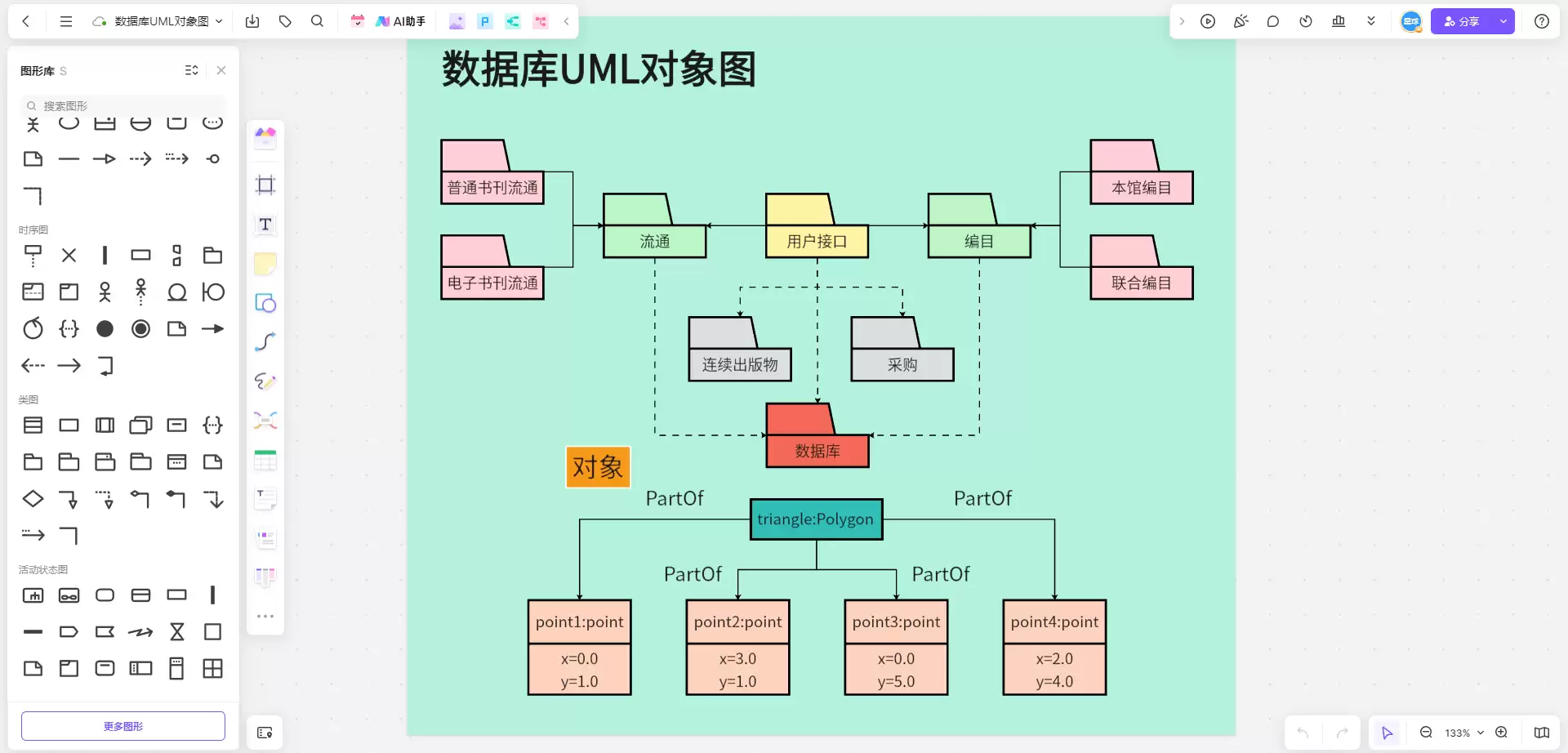

数据库对象图

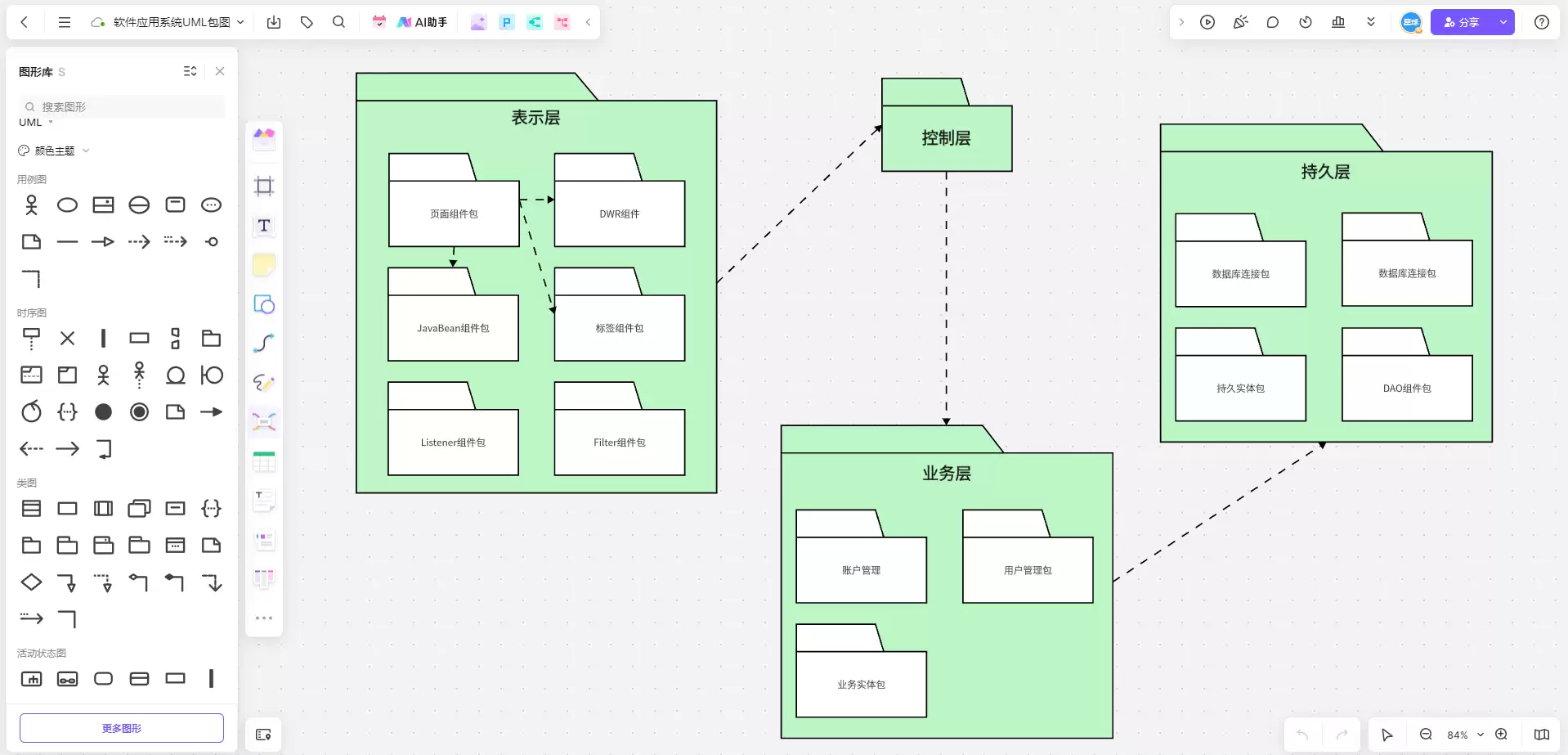

● 包图（Package Diagram）：用于组织和管理模型元素，将功能相关的类、接口等分组到不同的包（命名空间）中，并显示包之间的导入、依赖关系，体现了系统的模块化划分与层次结构。

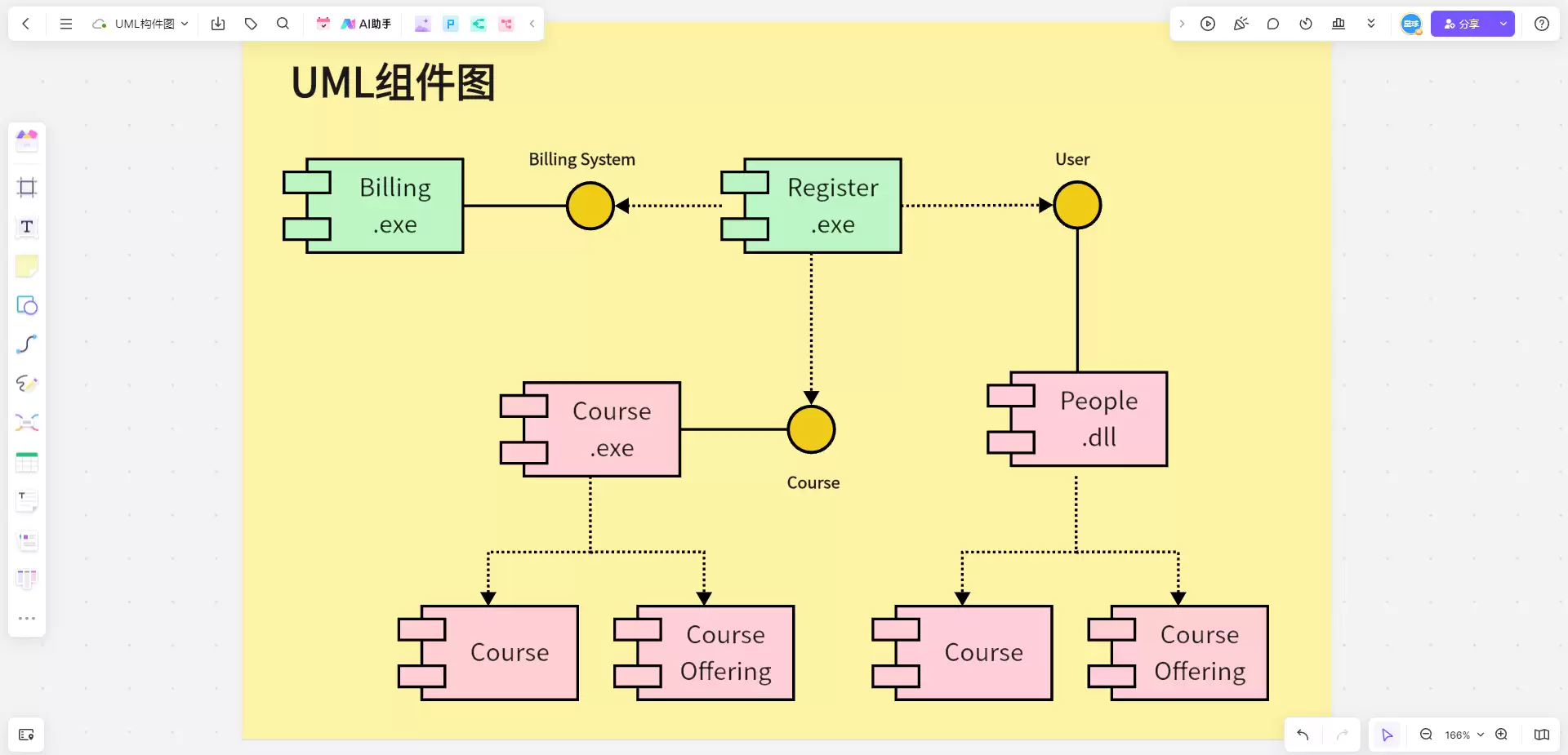

● 组件图（Component Diagram）：描述系统的可替换物理部件（如库文件、二进制模块、Web服务）及其提供的和所需的接口。它关注于系统的物理实现结构和组件间的契约化协作。

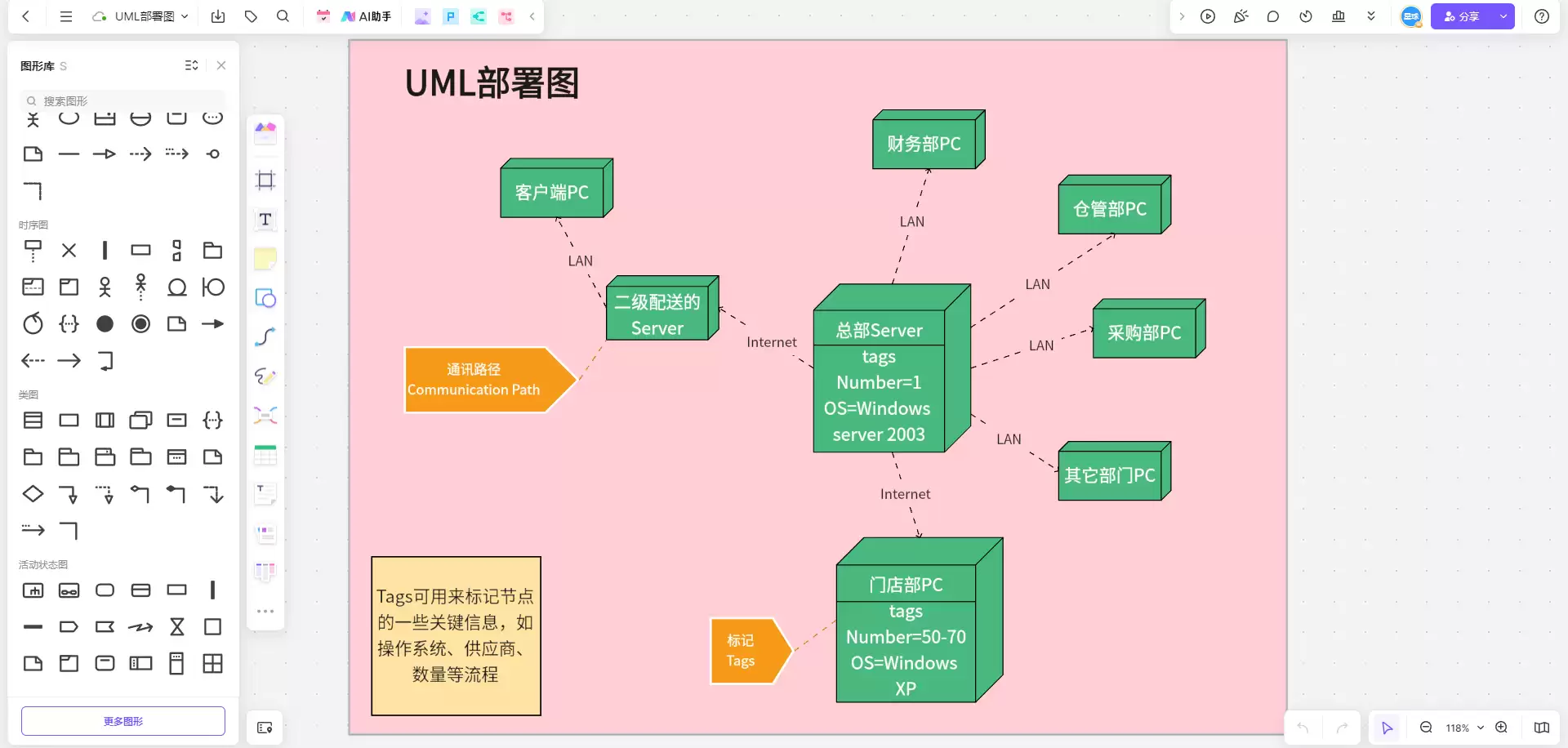

● 部署图（Deployment Diagram）：描绘系统最终在硬件环境中的物理部署架构，包括计算节点（如服务器集群、客户端设备）、软件组件或制品在节点上的分布，以及节点间的网络连接方式，对系统运维和容量规划至关重要。
（2）行为图
行为图则关注系统的“功能流程”与“状态变迁”，描述系统或其组成部分如何响应内部事件或外部请求而发生的动态变化。
● 用例图（Use Case Diagram）：从外部用户（参与者）的视角出发，描述系统为参与者提供的功能单元（用例）以及它们之间的关系。它是捕获和界定系统功能性需求的起点，常用于需求分析阶段。

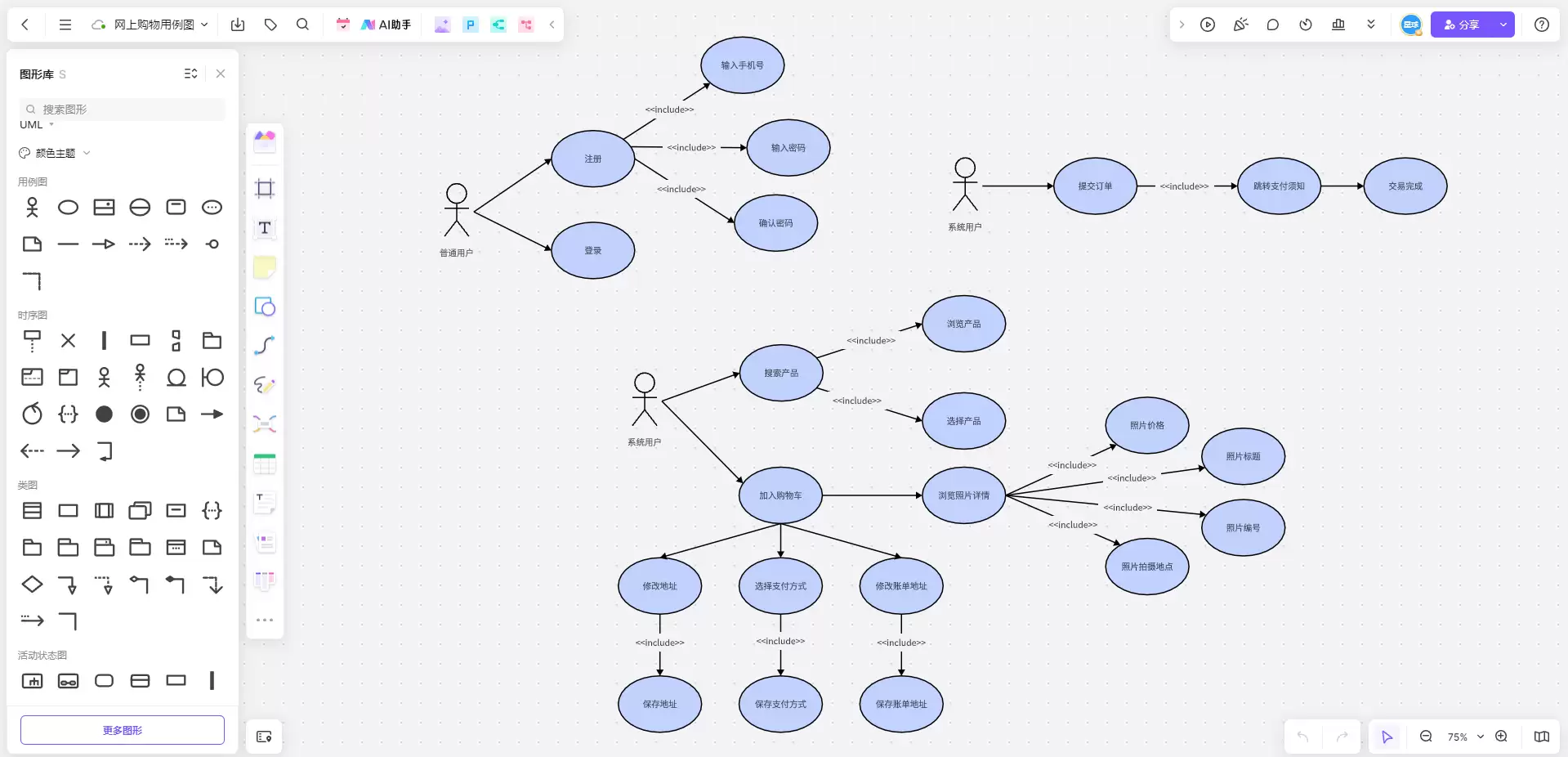

网上购物用例图
● 时序图（Sequence Diagram）：又称顺序图，强调消息在对象间传递的时间顺序。它清晰展示了参与交互的一组对象，以及为完成某个特定操作而交换的消息序列，非常适合详细分析单个用例或方法的执行流程。

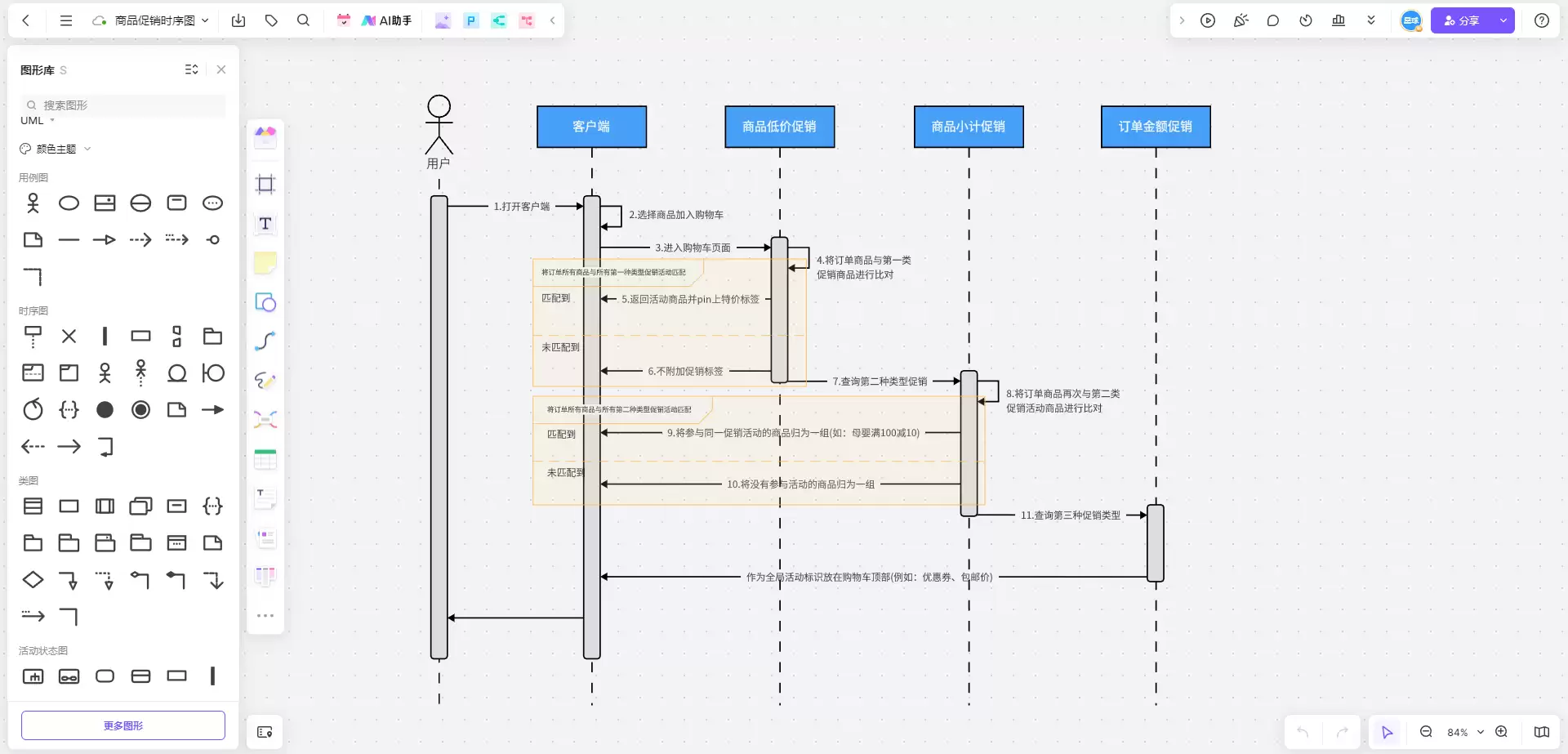

商品促销时序图
● 状态图（State Machine Diagram）：描述一个对象（或系统）在其生命周期内可能经历的各种状态，以及引起状态转移的事件、条件和伴随的动作。对于建模具有复杂状态行为的实体（如订单、工单、用户会话）极为有效。
● 协作图（Collaboration Diagram）：在UML 2.x中通常称为通信图。它同样描述对象间的交互协作，但更侧重于对象之间的结构连接关系，并在这些连接上标注消息序列，适合展示对象间的组织结构与协作模式。
4. UML图的设计原则
绘制有价值的UML图并非简单的图形拼接，遵循以下核心设计原则能极大提升图表的效果与实用性：
（1）简洁性原则：图表应聚焦核心，清晰传达设计意图。避免添加无关紧要的细节，确保每一处图形和文字都有其明确的目的，防止信息过载。
（2）一致性原则：确保在整个项目或组织范围内，对相同的概念、关系和元素使用统一的图形符号、命名规范和视觉风格。一致性是降低团队认知负荷、提高沟通效率的关键。
（3）可读性原则：优秀的UML图应当易于理解和解读。通过直观的布局、有意义的命名、适当的颜色区分以及必要的文字注释，让读者能够快速把握图表主旨。
（4）模块化原则：依据“高内聚、低耦合”的软件设计思想来组织图表元素。将功能紧密相关的类或组件聚合在一起，形成逻辑模块，这不仅能提升图表的可维护性，也直接反映了良好的系统设计理念。
（5）抽象层次原则：学会在不同抽象级别上绘制不同的图。高层架构图应保持宏观视角，关注组件与子系统；而详细设计图则可深入具体类和方法。分层表达是驾驭系统复杂性的有效手段。
精通UML图的各种类型及其适用场景，就如同掌握了一套多维度的软件设计表达体系。从刻画系统静态骨架的结构图，到描绘其动态生命线的行为图，UML为我们提供了完整描述软件蓝图的可视化工具集。在实际项目实践中，根据目标受众和沟通目的灵活选用恰当的图表类型，并遵循上述设计原则，便能最大化地发挥UML在提升团队协作、优化软件设计和完善技术文档方面的强大价值。
