业务分析师如何借助ER图深入理解业务流程

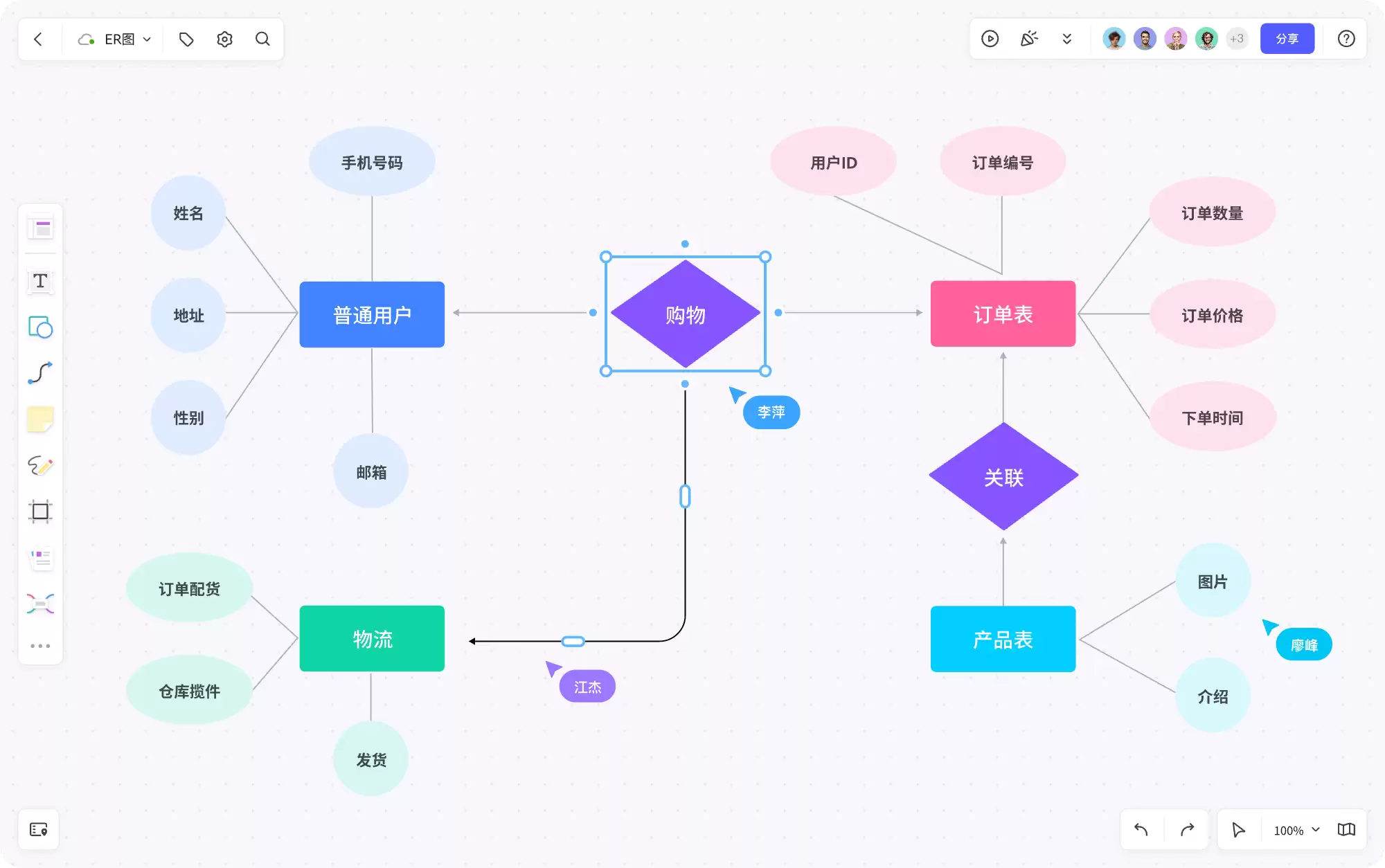

面对错综复杂的业务逻辑，如何快速理清数据之间的关联脉络？实体关系图（ER图）正是解决这一难题的利器。自1976年由Peter Chen提出以来，ER图已成为关系型数据库设计的标准工具。它通过图形化的方式，直观展示实体、属性及其相互关系，将抽象的数据结构转化为清晰的视觉模型，帮助分析师高效理解系统的组织框架与运行逻辑。
1. ER图在业务分析中的核心价值与应用场景
对于业务分析师来说，ER图不仅是技术图表，更是洞察业务数据本质的关键工具。它在多个关键业务场景中发挥着至关重要的作用。
数据建模的蓝图
任何业务都围绕核心数据实体展开，如客户、产品或订单。ER图的首要功能就是为这些实体及其关联关系建立清晰的模型，使数据流向与依赖关系一目了然。
流程优化的探测器
通过分析ER图中数据的连接路径，可以轻松识别业务流程中的冗余环节与潜在瓶颈，从而找到提升运营效率、降低成本的优化点。
需求分析的翻译器
在项目初期，用户需求往往模糊且零散。ER图能够将这些业务场景描述，精准转化为系统所需支持的数据结构、实体与关系，确保核心需求在系统设计阶段就被完整捕获。
数据库设计的施工图
这是ER图最经典的应用。它直接指导数据库的物理设计，明确表结构、字段定义及表间关联，为后续的数据库开发与实现提供准确依据。
数据一致性的守护者
在图中明确定义的外键与关联关系，从设计源头保障了数据的参照完整性与一致性，有效避免数据冗余和逻辑冲突，确保业务数据的准确可靠。
业务规则的显影液
诸如数据唯一性约束、取值范围、默认状态等关键业务规则，都可以通过ER图中的属性定义和关系基数（一对一、一对多、多对多）进行直观表达与传递。
系统集成的导航仪
当需要进行跨系统或跨部门的数据整合时，ER图能够清晰地描绘数据在不同模块间的流动路径与映射关系，为复杂的系统集成项目提供共同的理解基础。
2. 如何绘制专业且实用的ER图
2.1 核心步骤与设计原则
绘制一张逻辑清晰、准确反映业务的ER图，需要遵循系统化的步骤。通常可以按以下五个阶段进行：
- 识别核心实体：首先从业务需求中提取关键对象，例如“会员”、“商品”、“交易订单”。
- 定义实体属性：为每个实体补充详细的描述信息，如“会员”实体可包含会员ID、姓名、等级、注册时间等属性。
- 梳理实体关系：分析并确定实体之间的交互方式，例如“会员”与“商品”之间可能存在“购买”或“收藏”关系。
- 明确关系基数：精确界定关系的数量对应规则，例如“一个订单包含多个商品，一个商品可属于多个订单”（多对多）。
- 选择工具绘制：最后，选用合适的绘图软件，将上述逻辑模型转化为规范的ER图表。
2.2 主流ER图绘制工具推荐
选择合适的工具能事半功倍。以下是一些主流的ER图绘制软件，您可以根据团队协作需求、预算及使用习惯进行选择。
- boardmix：一款功能强大的在线绘图工具。界面友好，提供丰富的ER图符号和模板库，支持多人实时协同编辑，并方便导入导出多种文件格式。
- Lucidchart：知名的在线图表工具，拥有庞大的图形库与模板市场。其出色的协同功能和云存储特性，尤其适合分布式团队使用。
- draw.io：广受好评的免费开源工具。直接在浏览器中运行，功能全面且完全免费，导出格式非常灵活。
- Microsoft Visio：老牌的专业绘图软件，在功能深度与自定义能力方面表现出色。适用于对企业级图表有高度定制化需求的场景。
- Dia：一款轻量级的开源绘图软件，界面简洁，核心的ER图绘制功能完备，能满足大多数日常设计需求。
3. ER图在典型业务流程中的实战案例
理论结合实践更能加深理解。以下是ER图在两个常见业务场景中的具体应用示例。

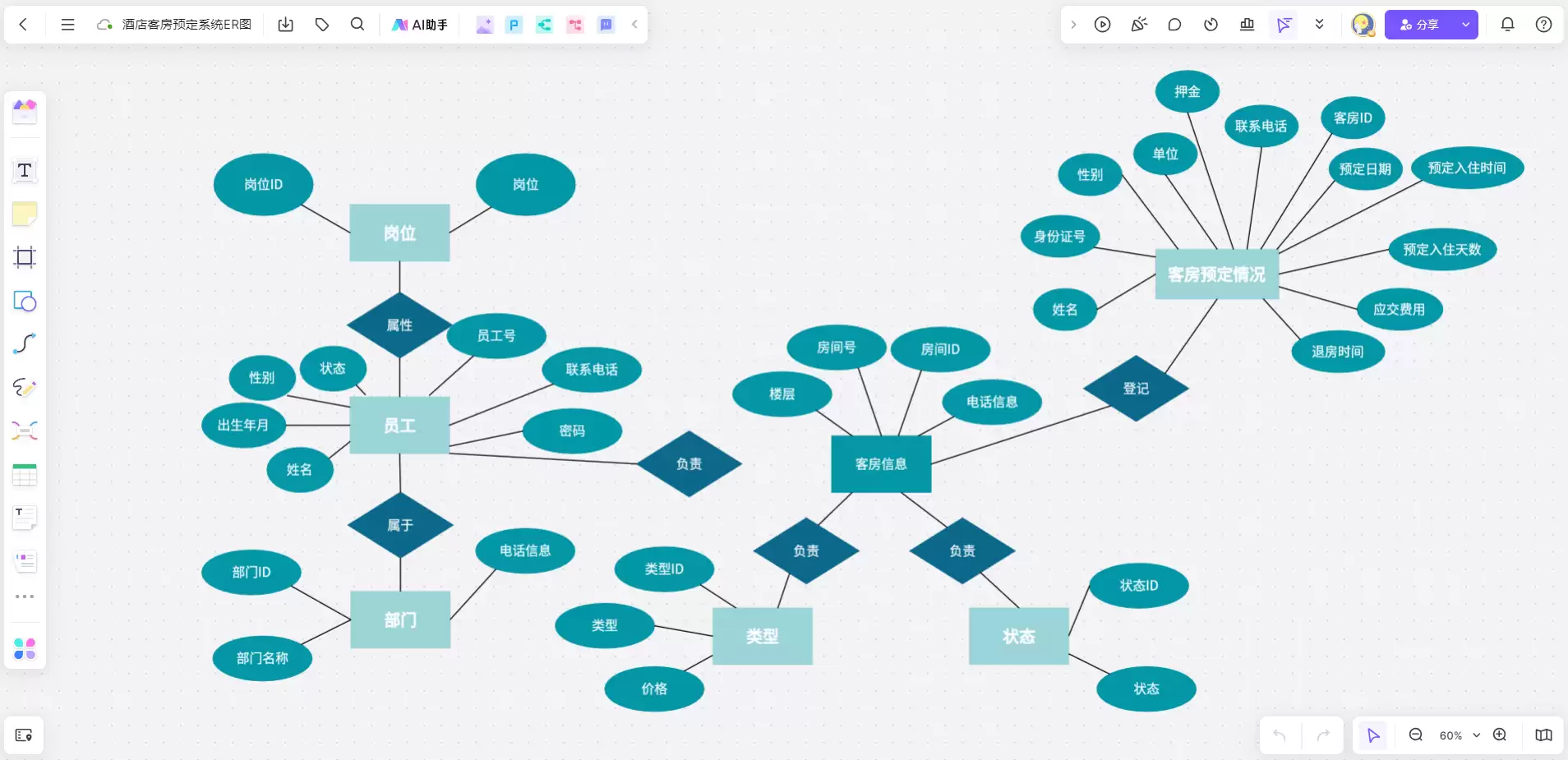

酒店客房预订管理系统
在分析酒店预订业务时，需要整合客房状态、预订记录、客户信息等多维度数据。一张ER图可以清晰呈现“客房”、“客户”、“预订订单”、“前台员工”等实体间的关联。例如，一条“预订”记录关联了“客户”与“客房”，并由“员工”处理，完整勾勒出从预订到入住的业务闭环。

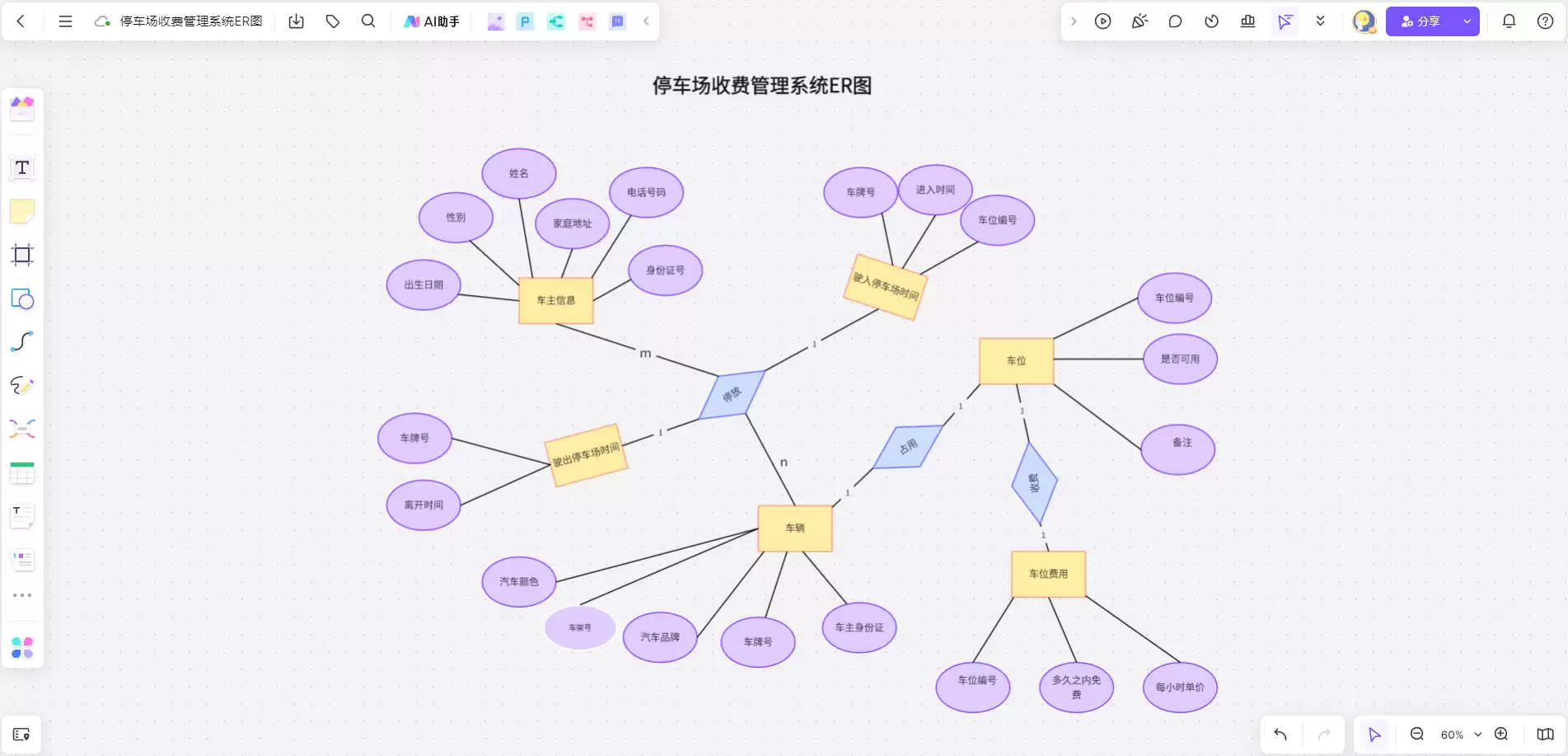

智能停车场收费管理系统
对于停车场系统，核心在于追踪车辆从入场、停放至离场的全流程。相应的ER图会围绕“车辆”、“停车位”、“停车记录”、“收费账单”等实体构建，明确记录特定车辆在何时段占用哪个车位，并生成对应费用，使得计费与管理的业务流程清晰可见。
4. 绘制ER图的常见误区与优化建议
初学者在绘制ER图时常会遇到一些典型问题：例如过度简化关系，导致业务逻辑表达不全；或遗漏关键实体与属性；亦或错误判断了关系类型（如将一对多误设为多对多）。
如何规避这些陷阱？关键在于把握三点：首先，在设计前期必须与业务相关人员深入沟通，透彻理解需求；其次，将ER图设计视为一个持续迭代和精炼的过程，而非一次性成品；最后，积极与项目团队成员（尤其是后端开发人员）分享设计草图，他们的技术视角能有效帮助发现设计中的盲点与矛盾。
总结而言，ER图是业务分析师实现从业务语言到数据语言转换的核心桥梁。它通过可视化的方式，深刻揭示组织内部的数据架构与流程逻辑，不仅为数据库设计奠定坚实基础，更是业务流程优化、战略决策支持及系统成功实施的重要保障。熟练掌握ER图，就等于掌握了一把解读业务数据密码、提升系统设计质量的金钥匙。
