数据库ER图设计技巧与结构优化实战指南
对于数据库架构师而言，一张精准的实体关系图（ER图），其战略价值堪比建筑师的总体规划蓝图。它不仅是跨团队沟通的通用语言，更是优化数据模型、规避设计缺陷的核心工具。本文将深入探讨如何高效运用ER图，提升数据库设计的专业性与可靠性。
1. ER图的概述和重要性
1.1 ER图的定义及基本元素
实体关系图（Entity-Relationship Diagram），自陈品山博士于1976年提出后，已成为数据建模领域不可或缺的标准工具。其核心使命在于：使用直观的图形化语言，精准描述现实世界中的“数据对象”、“对象间的关联”以及“对象的特征”。其建模体系建立在三大基础构件之上：实体（Entity）、关系（Relationship）与属性（Attribute）。透彻掌握这三要素，是构建高效数据库结构的首要步骤。
1.2 为何ER图在数据库结构设计中起着重要的作用
ER图在数据库设计流程中为何具有不可替代的地位？核心优势在于其卓越的可视化表达与逻辑严谨性。它将抽象、分散的业务需求，转化为一目了然的图形模型，使设计师、开发工程师及业务决策者能够基于同一视觉框架达成共识。这种清晰的逻辑呈现，有助于在开发早期发现需求歧义、关系遗漏或属性定义冲突等潜在问题，从而在编码阶段之前优化数据结构，显著降低后期重构的成本与风险。

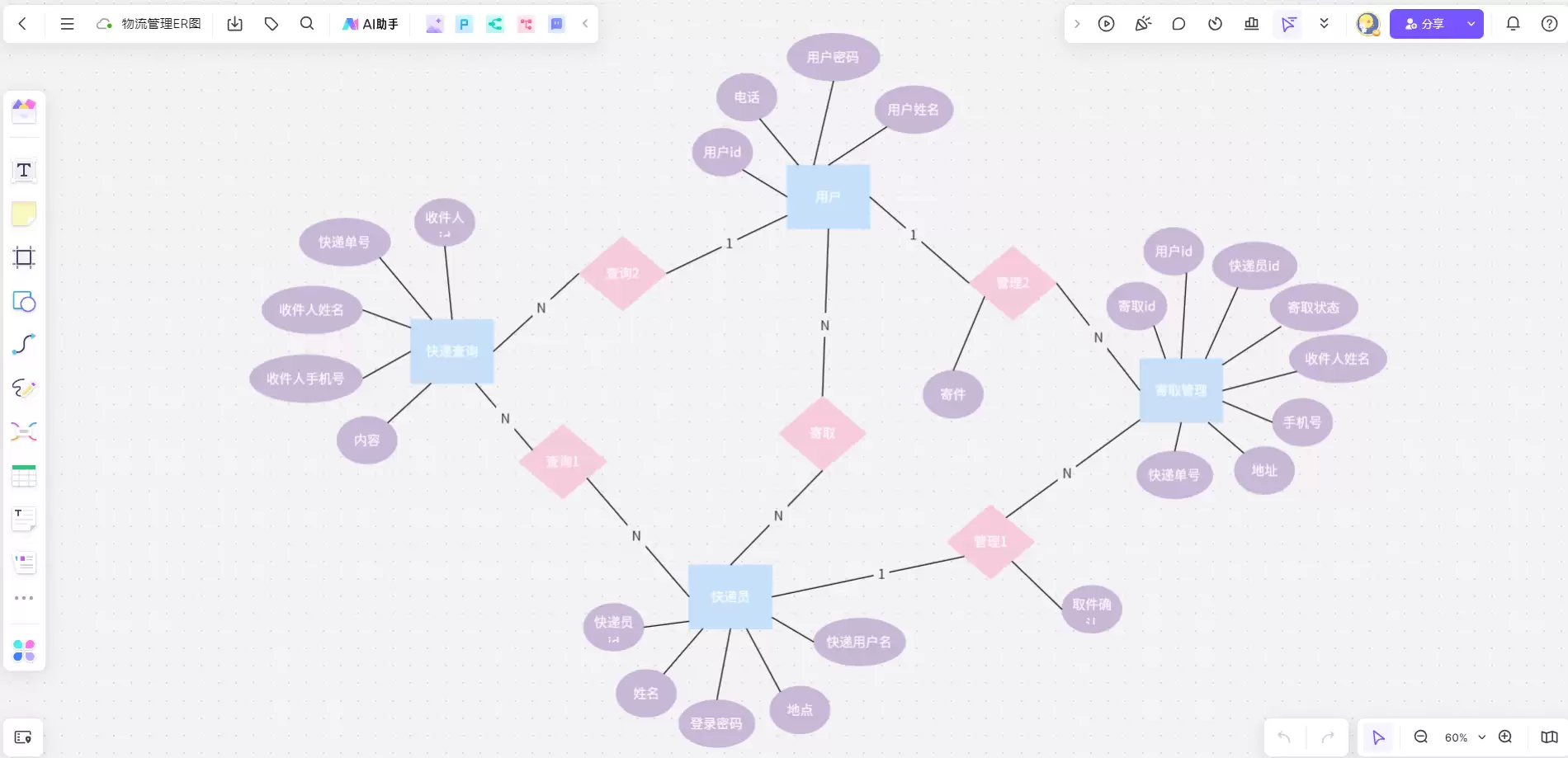

物流管理ER图
2. ER图的基本构造和符号解释
工欲善其事，必先利其器。要精通ER图设计，必须首先熟悉其标准的“语法”与符号体系。
2.1 构建ER图的基础元素
任何复杂的ER图模型，均由以下三种基本元素组合构建：
- 实体：指代现实世界中可独立存在且能被唯一标识的事物或概念，例如“学生”、“产品”。
- 关系：刻画两个或多个实体之间存在的业务关联或交互，例如学生“选修”课程。
- 属性：用于描述实体或关系所具有的具体特征或数据项，例如学生的“学号”、产品的“规格”。
2.2 ER图符号及其意义的解读
ER图拥有一套国际通用的图形符号规范：矩形框代表实体，菱形框表示关系，椭圆形框则用于标注属性。通过连接线将这些图形元素有机链接，便构成了完整的数据关系语义。准确识别并运用这些符号，是正确绘制与解读ER图的基础。

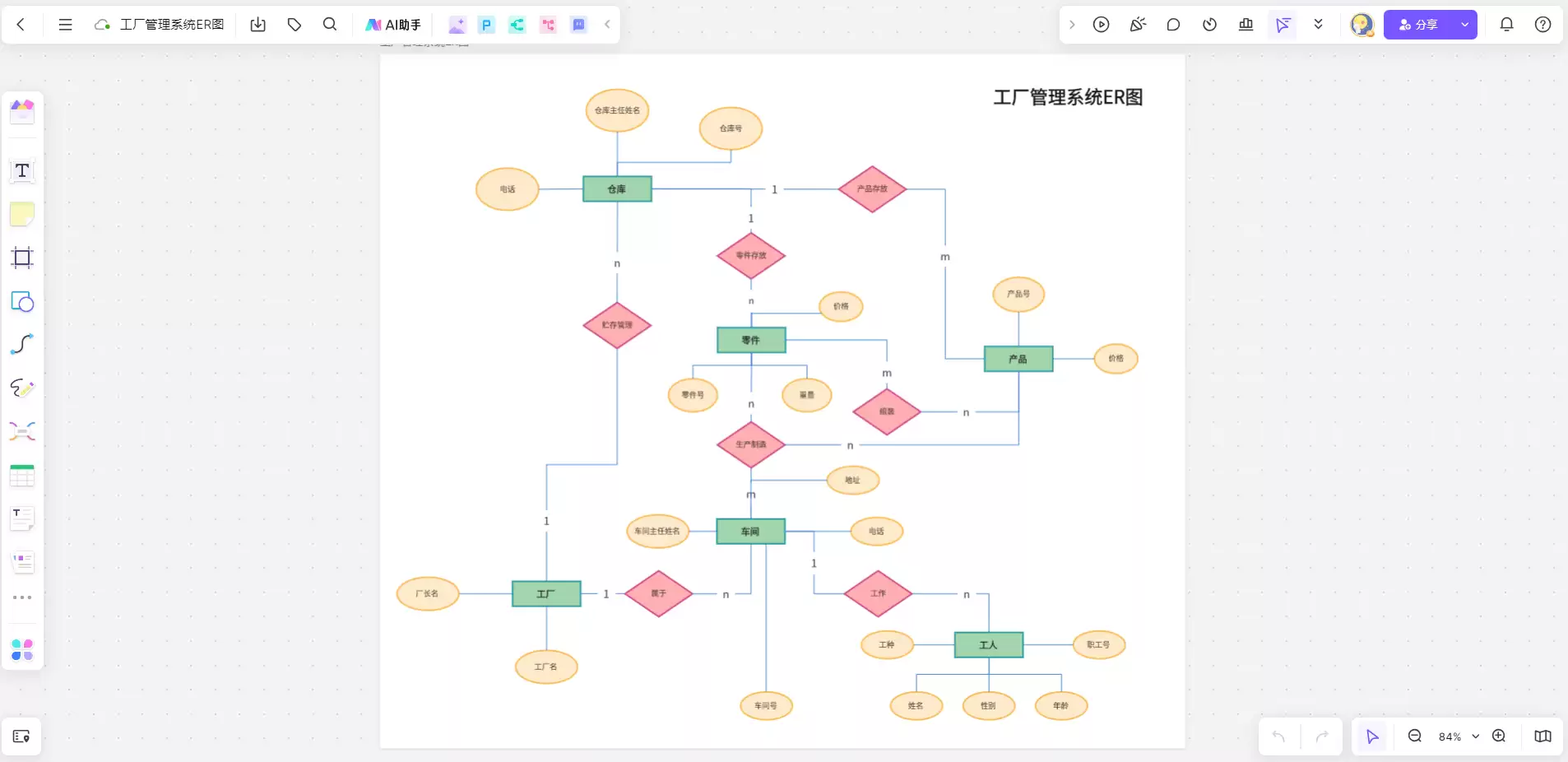

工厂管理系统ER图
3. 利用ER图进行数据库设计的步骤
掌握基础元素后，即可进入实战设计阶段。运用ER图指导数据库开发，通常可遵循一个系统化的三步方法论：
第一步，识别实体并定义其属性。此阶段需深度剖析业务场景，提取出关键的数据主体（实体），并详尽定义描述这些主体的各项信息（属性）。例如，在库存管理系统中，“仓库”是一个实体，其属性可能包括“仓库编号”、“地点”、“容量”。
第二步，建立并刻画实体间的关系。依据业务流程，明确实体之间的关联类型，包括“一对一”、“一对多”或“多对多”，并确定关系本身是否拥有属性。例如，一位作者可以撰写多本书籍，这便是“一对多”关系的典型实例。
第三步，评审与优化ER图的准确性与完备性。初步绘图完成后，必须进行多轮评审：是否涵盖了所有核心业务实体？关系定义是否真实反映了业务规则？属性集合是否完整且无冗余？此验证环节是保障数据模型设计质量的核心步骤。
4. ER图在优化数据库结构设计中的应用
ER图的价值不仅体现在新系统的初始设计，更在于对现有数据库结构的诊断与优化。当数据库面临性能瓶颈或数据冗余问题时，ER图能提供清晰的逆向工程分析视角。
4.1 案例分析
以某内容管理系统数据库为例。随着业务扩展，原有设计可能显现出弊端，例如文章信息与作者详情在多处重复存储（数据冗余），或标签分类关系混乱。此时，可将现有数据表结构反向推导为ER图模型。通过图形化分析，能够直观识别哪些实体（数据表）可以合并以消除冗余，哪些关联路径需要调整以优化查询性能。ER图使得复杂的结构性问题变得清晰可见。
4.2 提升数据库性能的关键步骤
- 合并冗余数据表：若多个表中存在大量重复数据字段，应考虑将其合并，这是保证数据一致性与完整性的有效手段。
- 拆分大型宽表：对于字段过多、数据量巨大的表，可采用垂直拆分（按列分组）或水平拆分（按行分区），将高频与低频访问的数据分离，从而提升查询效率。
- 调整表结构设计：基于实际的查询模式与业务需求，增删或修改字段，优化数据类型，使表结构更贴合应用场景。
- 规划索引策略：在ER图清晰展示实体关系与查询路径的基础上，于关键字段上科学地建立索引，能大幅提升数据检索速度。

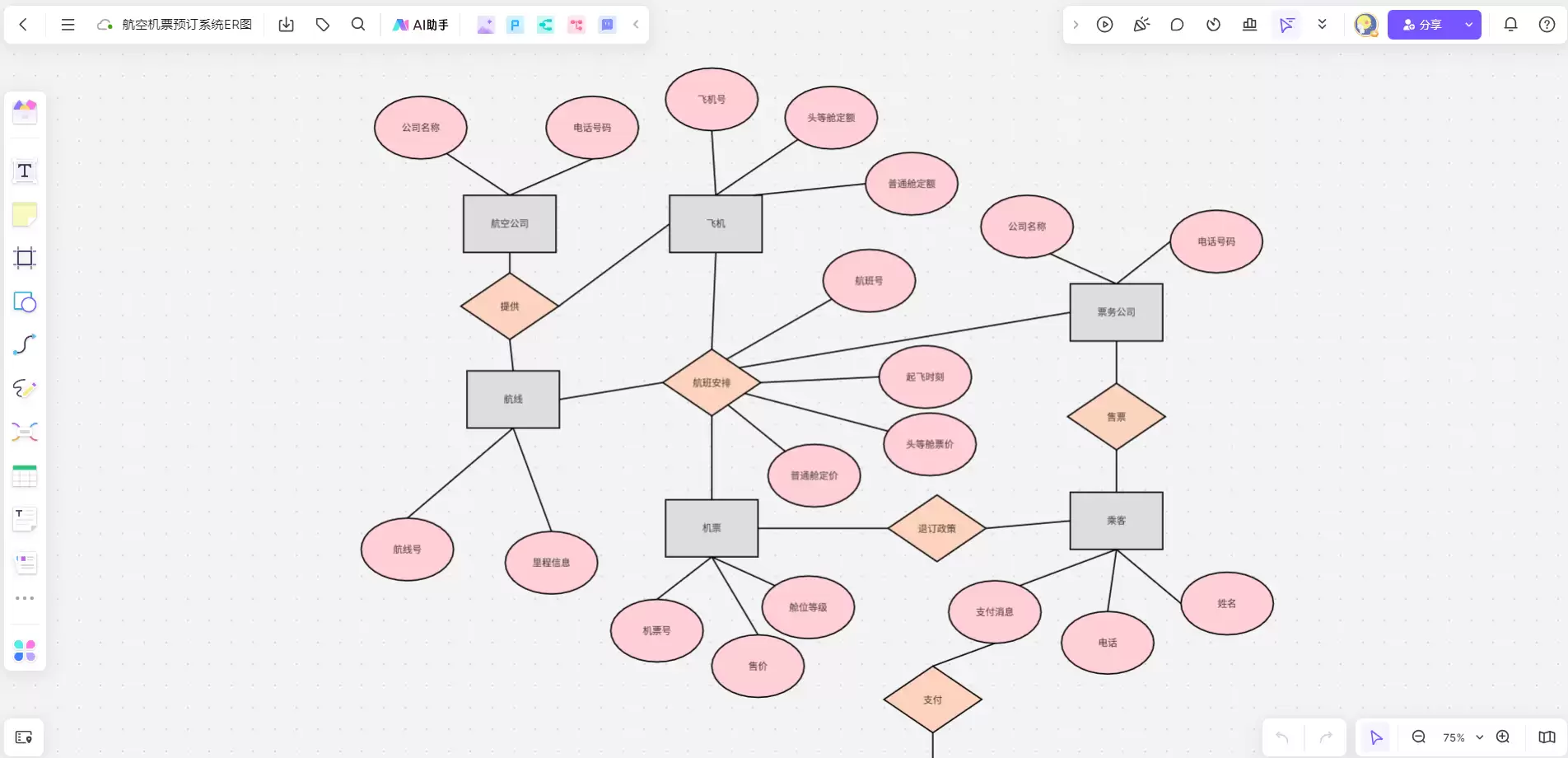

航空机票预订系统ER图
5. 常见的ER图设计错误和优化策略
再强大的工具若使用不当，也可能引入问题。ER图设计中存在一些典型误区，需要设计者保持警惕。
5.1 常见的ER图设计失误及其影响
- 遗漏或误判实体间关系：这将导致数据库无法支持完整的业务逻辑，迫使应用层进行复杂的多表关联查询，严重影响系统性能。
- 将属性误设为实体：例如，将“订单状态”这类典型的属性值单独建模为实体，会导致数据库表数量不必要的增长，增加系统复杂度。
- 忽视属性的规范性与完整性：属性定义不明确（如“尺寸”未指定单位）或遗漏必要属性（如“商品”缺少“上架时间”），会直接引发数据质量问题和业务功能缺陷。
5.2 针对这些错误的优化策略和改正方法
- 深入梳理业务流程：确保ER图中的每一个关系都映射到一个真实的业务操作或规则，并需与领域专家反复确认。
- 严格校验实体资格：通过提问来验证：该对象是否有独立存在的业务意义？是否拥有多个属性？是否被其他实体所引用？以此筛选出真正的核心实体。
- 执行属性规范化审查：为每个属性制定明确的定义，检查其是否满足原子性、是否业务必需、是否定义完整。维护一份详尽的属性字典对后续开发与维护至关重要。
6. ER图在数据库结构设计中的未来发展
随着数据规模持续增长与系统架构向微服务、分布式演进，ER图的重要性将愈发凸显。在微服务设计中，它有助于界定清晰的领域边界与数据契约；面对大数据分析与数据仓库建设，ER图所擅长的概念模型与逻辑模型划分，是保障数据资产质量与一致性的基石。无论技术栈如何迭代，将复杂业务需求抽象为精准、可扩展的数据模型能力，始终是数据库设计师与架构师的核心竞争力。而熟练掌握并运用ER图，正是培养与展现此项能力的关键途径。
