AI算力需求的爆炸式增长，正在半导体封装领域掀起一场静默但深刻的材料革命。当摩尔定律的脚步逐渐放缓，行业的目光开始从晶体管微缩转向封装创新。其中，以玻璃通孔技术为核心的玻璃基板，正从实验室的蓝图走向量产的前线，有望接过硅基与有机基板的接力棒，成为下一代先进封装的关键载体。
市场的风向已经清晰。西部证券在近期的一份行业深度报告中，给予了玻璃基板行业“超配”评级。其预测显示，到2028年，全球先进封装TGV市场规模将接近80亿美元，而到2030年，其渗透率有望提升至50%，市场空间将进一步打开。
更值得关注的是产业巨头的集体行动。英特尔已明确将玻璃基板列为2026至2030年封装技术路线图的核心支柱，目标直指10倍以上的互连密度提升。三星电机则已于2026年4月开始向苹果供应半导体玻璃基板样品，并计划在2027年后实现量产。台积电也将其作为下一代CoWoS封装迭代的核心方向。这种级别的战略共识，无疑为“从硅到玻璃”的产业迁移按下了加速键。
传统方案触及物理极限，玻璃基板填补空白
驱动这场变革的，是AI大模型训练芯片对算力基础设施近乎苛刻的要求。传统封装基板的固有缺陷，在大尺寸、高频高速的应用场景下被急剧放大。
首先面临的是热膨胀失配的挑战。有机基板的热膨胀系数通常是硅芯片的六到七倍。当封装尺寸扩大到AI芯片级别时，温度变化引起的翘曲问题会变得异常严重，甚至可能导致焊球开裂、芯片失效。与此同时，有机材料的高介电损耗，使得超高频信号在传输过程中损耗巨大，这迫使数字信号处理器不得不超负荷工作来补偿信号完整性，从而陷入“信号劣化、功耗上升、散热恶化”的恶性循环。
台积电的CoWoS封装通过引入硅中介层，部分缓解了上述问题。但硅中介层本身需要占用宝贵的晶圆产能和洁净室资源，一块大型硅中介层的成本就可能超过100美元，在某些高端封装中，仅中介层一项成本就能占到总成本的一半以上。成本，成了其大规模普及的硬约束。
正是在这样的背景下，玻璃基板的优势显得尤为突出。玻璃的相对介电常数约为3.8，远低于硅材料的11.7；其损耗因子更是比硅低了2到3个数量级。这意味着什么？信号传输速率有望提升3.5倍，带宽密度提高3倍，而能耗却能降低50%。此外，玻璃还具备一项独特优势——“可调热膨胀系数”。通过选用特定成分的玻璃，可以精准匹配硅芯片的热膨胀行为，从而有效控制封装翘曲。
TGV技术：从实验室到量产的关键跨越
玻璃基板的核心在于玻璃通孔技术。简单来说，就是在超薄玻璃上打出微米级的垂直导电孔，为芯片间的电信号构建最短的“高速公路”。这个概念由德国学者在2010年首次提出，直到2024年才由英特尔率先将其延伸至封装基板领域。
TGV工艺的壁垒主要集中在两个环节：一是在脆性的玻璃上高质量地加工出高深宽比的微孔；二是对这些微孔进行可靠、无缺陷的金属化填充。过去，正是这两个环节的良率和效率无法满足量产要求，让TGV长期停留在论文和实验室里。
然而，近年来全球产业链的持续投入正在打通这些瓶颈。在成孔工艺上，国内企业沃格光电在2024年已能实现最小3微米孔径、深宽比高达150:1的加工能力；到2026年，华日激光的工业级设备可实现孔径小于3微米、百万孔一致性大于95%。在金属化环节，上海天承科技自主研发的电镀技术，已能实现孔径20至50微米通孔的完全填充且无空心。高密度布线方面，芯德半导体在2025年突破了TGV超细线路再布线层技术，实现了线宽/线距不超过2微米，满足了高带宽存储器集成的要求。

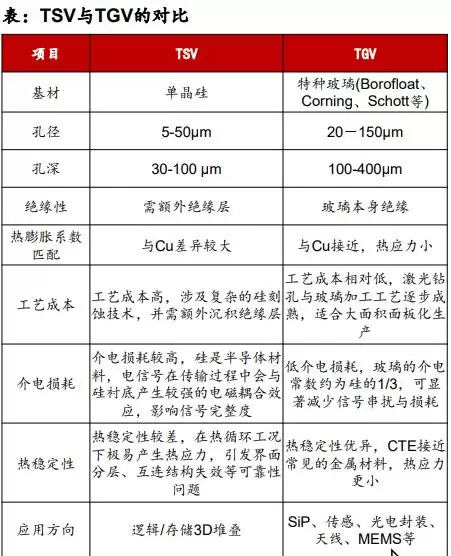

成本下降的路径也已清晰。目前，晶圆级TGV基板的成本已较传统的硅通孔技术下降约30%。随着技术从晶圆级向更大尺寸的面板级升级、整体良率提升至85%以上，以及产业链国产化的协同推进，TGV的单位成本有望进入快速下降通道，逐步从高端的AI、HBM场景，渗透到消费电子、车载电子等更广阔的市场。

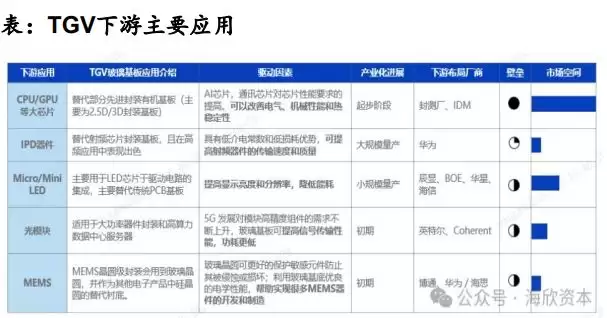

三大需求场景驱动，市场空间广阔
那么，哪些市场在迫切呼唤玻璃基板？首当其冲的是AI算力与高性能计算，这是TGV最大的基本盘。台积电CoWoS-S封装对转接板的需求面积，从2017年的1200平方毫米快速攀升至2026年的2700平方毫米。传统硅中介层在大尺寸下良率会急剧下降，成本呈指数级上升，而玻璃基板却能轻松实现大尺寸制备并保持极低的翘曲度。西部证券预计，2028年全球先进封装TGV市场渗透率将达30%。
第二增长曲线来自HBM高带宽存储器。HBM4的堆叠层数已达12至16层，未来的HBM6将突破24层。有机基板因热膨胀系数不匹配导致的翘曲，将直接转化为良率损失。三星已联合Chemtronics开发出71×71毫米的玻璃中介层，用于GPU与HBM的互连，并计划在2028年量产；SK海力士在其HBM4路线图中也明确提及将探索采用玻璃基板技术，并计划在2026年第三季度量产16层48GB的HBM4器件。
光通信与CPO光电共封装，则是可能率先落地的细分场景。1.6T/3.2T光模块的电信号速率已突破100Gbps PAM4，传统有机基板的介电损耗已难以满足要求。国内沃格光电旗下通格微的1.6T光模块玻璃基载板相关产品已完成小批量送样；京东方则在BOE IPC 2024上正式发布了面向半导体封装的玻璃基面板级封装载板，成为大陆首家从显示面板跨界到先进封装的企业。

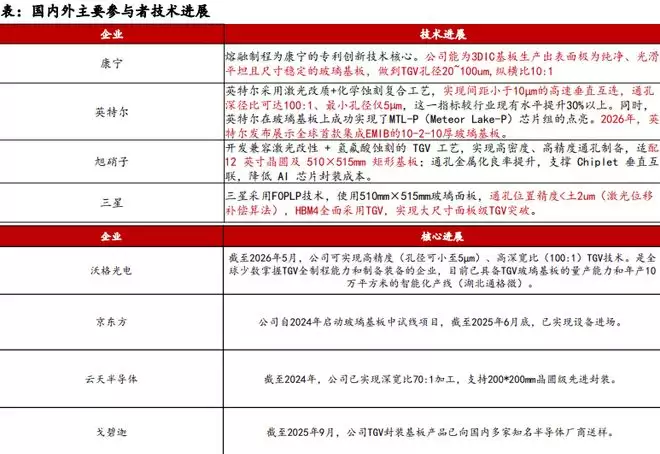

全球竞争格局：美欧日主导，国内加速突破
当前的TGV行业呈现出典型的“金字塔”竞争格局，整体正处于从研发验证向规模化量产过渡的关键拐点。
海外厂商目前占据领先地位。康宁凭借其熔融制程专利技术，可实现孔径20至100微米、纵横比10:1的TGV加工；英特尔采用的激光改质加化学蚀刻复合工艺更为先进，其通孔深径比可达100:1、最小孔径仅5微米，较行业现有水平提升30%以上；三星则采用FOPLP技术，使用510×515毫米的大尺寸玻璃面板，通孔位置精度优于±2微米，并计划在HBM4中全面采用TGV技术。
国内产业链正在加速追赶，全链条布局已初步形成。在上游材料端，戈碧迦的半导体玻璃基板产品已向国内多家知名半导体厂商送样，其载板产品也已通过验证并获得订单。
在中游制造端，沃格光电已具备TGV玻璃基板量产能力和年产10万平方米的智能化产线，可实现深宽比100:1、最小孔径5微米；云天半导体率先实现了国内TGV技术的规模化量产，深宽比同样突破100:1；京东方自2024年启动玻璃基板中试线项目，截至2025年6月底已完成设备进场。在设备端，帝尔激光于2026年1月完成了面板级玻璃基板通孔设备的首批出货，打破了海外厂商在该领域的技术与市场垄断。
三条路径布局
面对这一新兴赛道，西部证券建议投资者可以沿着三条主线进行布局。
主线一：全链条布局的行业龙头。优先关注那些同时具备特种玻璃基材量产能力、TGV全链条技术布局，并且下游客户生态已经相对完善的厂商。
主线二：核心工艺突破的设备厂商。关注那些在TGV通孔制备、金属化等核心工艺上实现关键技术突破，并且已经进入头部供应链的设备企业。
主线三：下游应用落地的龙头厂商。关注那些率先布局TGV技术应用、并已实现产品性能升级的先进封测与光模块龙头企业，例如通富微电、长电科技、新易盛等。
