调用recv()函数读取网络数据，是网络编程中的基础操作。但你是否深入思考过，一个远端发送的数据包，究竟是如何从物理网线上的比特流，最终转换为你应用程序缓冲区中的字节序列的？

这个过程横跨了硬件、驱动程序与内核协议栈三大领域。CPU在何时被通知？内核在背后默默完成了哪些关键步骤？像epoll这样的I/O多路复用机制，又是如何精准感知到“数据已就绪”这一事件的？

彻底厘清这条数据接收链路，许多看似孤立的高性能网络知识点将瞬间融会贯通——为何epoll是应对高并发的首选模型、零拷贝技术如何削减CPU开销、网卡多队列设计怎样提升吞吐量，其底层原理都植根于同一套核心机制。

今天，我们将完整地拆解一个数据包的“入站之旅”。

一、全局视角：数据包接收的核心流程

在Linux内核中，一个外来数据包的完整接收链路，通常遵循以下关键阶段：

网卡物理层接收 → DMA直接写入内存 → 触发硬件中断 → 启动软中断处理 → 网络协议栈逐层解析 → 数据存入socket接收缓冲区 → 唤醒等待中的用户进程。

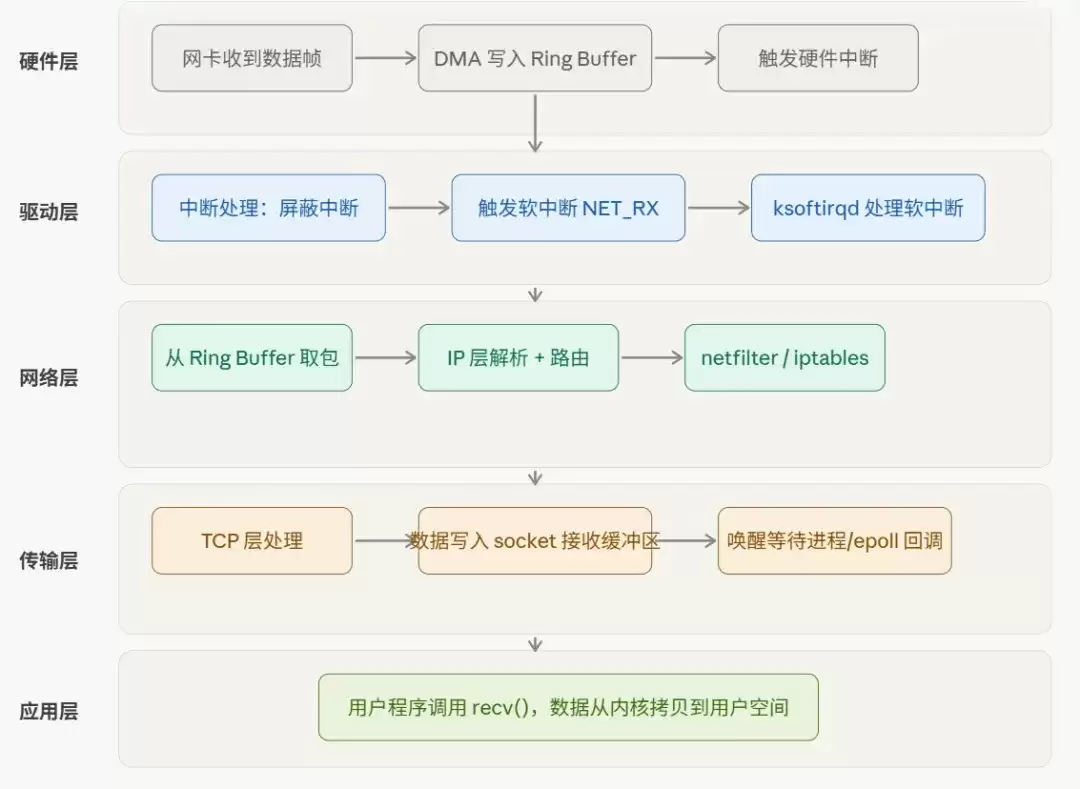

各阶段职责清晰，协同工作。我们先通过一张全景图建立整体认知：

接下来，我们将自底向上，逐一剖析这五个核心环节。

二、第一阶段：网卡接收与DMA内存写入

当数据包抵达物理网卡时，CPU是完全无感知的，也未参与任何操作。

网卡独立完成了初始工作：从网络媒介上接收数据帧，并借助DMA（直接内存访问）技术，将数据直接写入内核驱动程序预先分配好的一块内存区域——即接收环形缓冲区（Ring Buffer）。

整个过程由网卡硬件自主完成，CPU零参与，实现了极高的效率。

那么，Ring Buffer的本质是什么？

它是由网卡驱动在内核空间分配的一个环形队列，其中预置了多个sk_buff（套接字缓冲区）结构。每个sk_buff指向一块可用的内存区域。网卡收到数据后，通过DMA将数据直接写入某个空闲sk_buff所指向的内存，随后将该缓冲区标记为“已占用”。

接收环形缓冲区示意:
┌──────┬──────┬──────┬──────┬──────┬──────┐
│ 空闲 │ 空闲 │ 已用 │ 已用 │ 已用 │ 空闲 │
└──────┴──────┴──────┴──────┴──────┴──────┘
                 ↑                    ↑
              待处理包            网卡下一个写入位置

如果Ring Buffer被全部填满，新到达的数据包会被网卡直接丢弃，这便是在网卡层发生的丢包。可以通过命令ethtool -S eth0 | grep drop查看相关统计。

DMA写入完成后，网卡会执行一个关键动作：向CPU发送一个硬件中断（IRQ）信号，通知其“有新的网络数据包待处理”。

三、第二阶段：从硬件中断到软中断

CPU收到网卡的中断信号后，会暂停当前执行的任务，转而执行与该中断关联的中断服务程序（ISR）。

这里存在一个重要的内核设计原则：中断处理函数必须尽可能快地执行并返回。

原因在于，在处理硬件中断期间，同一CPU核心上的其他中断通常会被暂时屏蔽。若ISR执行时间过长，会导致其他设备（如磁盘、USB控制器）的中断无法及时响应，影响系统整体性能。

因此，网卡的中断处理函数通常只完成最紧要的两件事：

确认中断已接收，并可能暂时屏蔽该网卡的后续中断（以避免中断风暴）。
触发一个名为NET_RX_SOFTIRQ的软中断（SoftIRQ），然后立即返回。

真正耗时、复杂的收包处理逻辑，被推迟到随后执行的软中断上下文中完成。

软中断由内核线程ksoftirqd负责处理。它在中断处理函数返回后，以异步方式执行核心任务：从Ring Buffer中批量取出数据包，并将其送入内核网络协议栈进行后续处理。

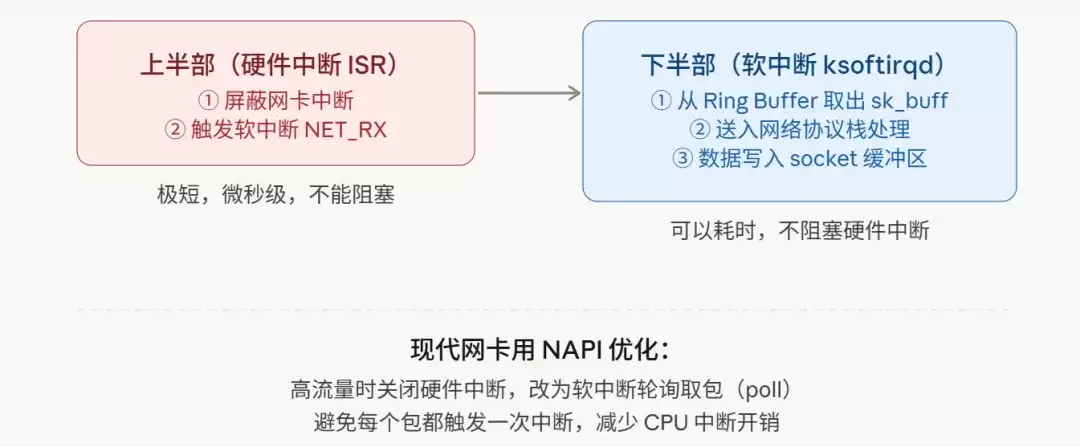

这种设计被称为“上半部/下半部”（Top Half / Bottom Half）机制：

现代网卡驱动普遍采用NAPI（New API）机制进行优化：在高流量场景下，驱动会主动关闭硬件中断，改为由软中断周期性地轮询（Poll）Ring Buffer，从而批量处理多个数据包。这有效避免了每个数据包都触发一次CPU中断，对于每秒处理数十万包（pps）的高并发场景至关重要，否则CPU将把大量时间耗费在中断上下文切换上。

四、第三阶段：内核网络协议栈处理

软中断获取到sk_buff结构后，便开始了协议栈的逐层解析。这是内核网络子系统最复杂的部分，但其逻辑是清晰的——本质是自底向上地剥离各层协议头部。

链路层（L2）：检查以太网帧头，确认目标MAC地址是否匹配本机，剥离帧头和帧尾（如FCS），将数据包向上传递给网络层。
网络层（L3）：IP层接手后，主要完成三项工作：
1. 校验IP头部（如校验和），并确认目标IP地址属于本机。
2. 经过Netfilter框架的钩子点（iptables等防火墙规则在此生效）。
3. 根据IP头部的协议字段（例如，TCP为6，UDP为17）决定将数据包递交给哪个传输层协议处理。
传输层（L4）：以TCP为例，这是最为复杂的一层：
1. 校验TCP序列号、确认号，处理可能的乱序、重复和重传，确保数据有序可靠。
2. 将处理后的应用层数据（Payload）放入对应socket的接收缓冲区（sk->sk_receive_queue）。
3. 检查是否有用户进程正在等待该socket的数据，若有，则将其唤醒。

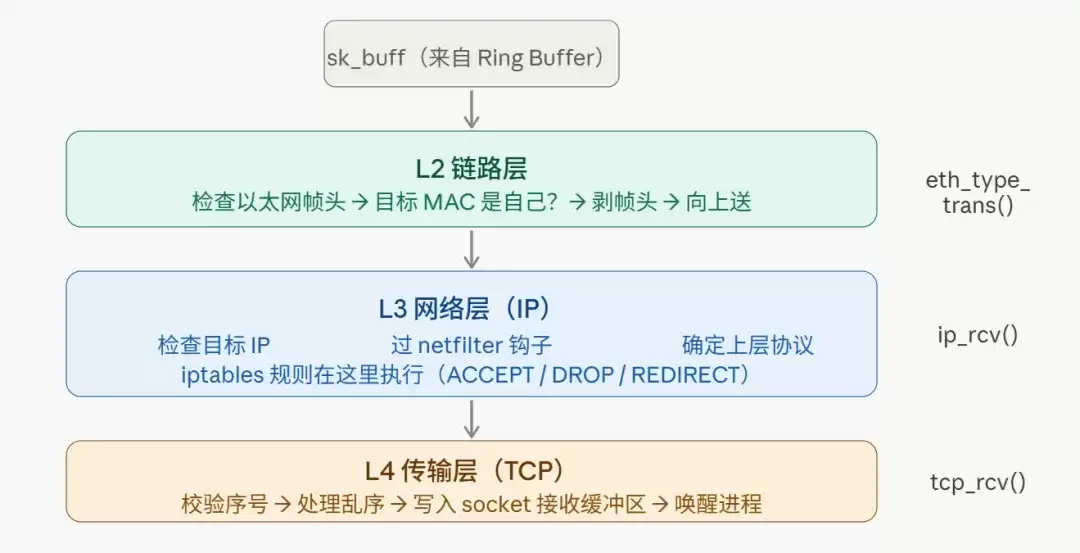

这三层处理的递进关系如下图所示：

五、第四阶段：数据进入Socket缓冲区与epoll的就绪感知

当TCP层将数据成功放入socket的接收缓冲区后，后续发生什么，取决于应用程序采用何种I/O模型来等待数据。

场景一：进程阻塞在recv()系统调用

如果进程调用recv()时，对应socket的接收缓冲区为空，进程会被置为睡眠状态（TASK_INTERRUPTIBLE），并加入到该socket的等待队列中。当TCP层写入数据后，内核会直接唤醒等待队列中的这个进程，进程随即从recv()调用中返回并读取数据。

场景二：进程使用epoll等多路复用机制监听

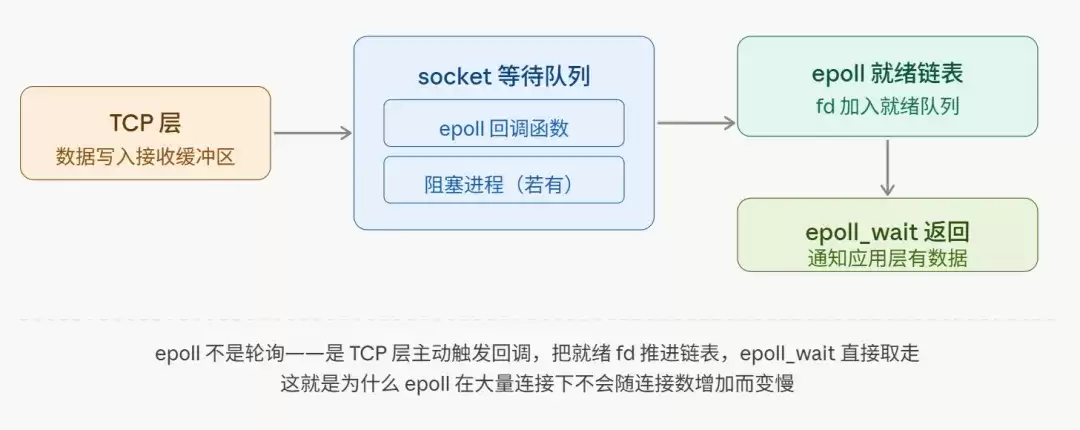

当通过epoll_ctl将一个socket文件描述符（fd）添加到epoll实例时，内核会在该socket的等待队列中挂载一个特定的回调函数（例如ep_poll_callback）。当TCP层写入数据并执行唤醒逻辑时，会触发这个回调函数——该函数的职责就是将对应的socket节点加入到epoll的就绪链表（ready list）中。随后，用户调用的epoll_wait便会返回，通知应用程序“有fd处于可读状态”。

这就是epoll高效感知数据到达的底层机制：它不是通过轮询所有fd，而是由协议栈处理数据时的回调事件所驱动。

六、第五阶段：recv()完成数据从内核到用户空间的拷贝

epoll_wait返回可读事件后，应用程序调用recv()，这才进入接收链路的最后一步。

char buf[4096];
int n = recv(fd, buf, sizeof(buf), 0);

recv()作为系统调用，陷入内核后所做的工作相对明确：从对应socket的接收缓冲区中，将数据拷贝到用户空间提供的缓冲区buf中，然后返回实际拷贝的字节数。

这里存在一个至关重要的性能节点：这是整个数据接收链路中，唯一一次发生数据从内核空间到用户空间拷贝的环节。

从网卡DMA写入Ring Buffer，到协议栈层层处理，再到最终放入socket接收缓冲区，数据全程都在内核地址空间内流动。唯有执行recv()（或其变体如read）时，才会发生这次跨越内核边界的数据拷贝。

这也正是零拷贝技术（如sendfile、splice）能够显著提升网络传输性能的核心原因——它们通过不同的方式，避免了这次昂贵的拷贝操作。

七、完整链路梳理与总结

至此，一条完整的数据包接收链路已经清晰呈现。每个阶段的核心职责总结如下：

网卡与DMA：负责物理信号的接收和到内核内存的搬运，CPU不参与，实现高效数据搬移。
硬件中断：快速响应硬件通知，将耗时的处理工作委派给软中断，遵循“上半部快进快出”原则。
软中断：在进程上下文之外，批量处理数据包，并将其送入网络协议栈，常由ksoftirqd线程执行。
协议栈处理：逐层解析以太网、IP、TCP/UDP头部，进行校验、过滤、重组，最终将有效载荷放入目标socket的接收缓冲区。
唤醒与通知机制：根据进程的等待方式（阻塞I/O或I/O多路复用），唤醒相应进程或触发epoll等机制的回调函数。
recv()系统调用：完成数据从内核空间到用户空间的最终拷贝，是用户程序获取数据的唯一接口。

八、延伸问题与性能优化探讨

Q：为什么在高性能服务器中推荐使用多队列网卡？

默认的单队列网卡所有收包中断都集中发送给一个CPU核心，在高流量下容易使该核心成为瓶颈。多队列网卡配合RSS（接收端缩放）技术，可以创建多个硬件接收队列，每个队列可以绑定到不同的CPU核心上。这样，收包中断和软中断处理负载就被分散到多个核心，实现了并行处理，网络吞吐量可随CPU核心数近似线性增长。

Q：系统监控发现ksoftirqd软中断进程CPU占用率过高怎么办？

在top命令中若看到si（软中断）占用率持续很高，通常表明网络收包压力极大。优化思路包括：确保NAPI机制已启用，实现批量收包以减少中断频率；为多队列网卡配置RSS，将中断均衡到多个CPU；调整网络参数（如net.core.netdev_budget）；在极致性能场景下，可考虑使用DPDK（数据平面开发套件）或XDP（eXpress Data Path）等技术，将网卡数据旁路到用户态处理，彻底绕过内核协议栈。

Q：recv()系统调用返回0代表什么含义？

对于TCP socket，recv()返回0通常表示对端已正常关闭连接（发送了FIN包），并且本端已接收完全部数据。这标志着TCP连接的四次挥手已完成，连接被正常关闭。返回0是文件结束（EOF）的正常指示，并非错误。应用程序应关闭对应的socket描述符，而不应继续调用recv()。

Q：socket的接收缓冲区被填满会导致什么后果？

如果TCP层试图将数据放入一个已满的socket接收缓冲区，它会失败。随后，TCP会在发出的ACK确认包中将接收窗口（rwnd）通告为0，以此通知对端“暂停发送数据”——这就是TCP的流量控制机制。对端收到零窗口通告后会进入“持续计时器”状态，直到你的应用程序通过recv()消费掉部分数据，内核重新打开接收窗口并发送窗口更新为止。

九、代码示例：对照epoll服务器理解链路

// 服务端：基于epoll的收包框架示例
int epfd = epoll_create1(0);
// 将 listenfd 和已建立的 connfd 注册到 epoll 实例
// 内核会在socket的等待队列中挂载epoll的回调函数
struct epoll_event ev = {.events = EPOLLIN, .data.fd = connfd};
epoll_ctl(epfd, EPOLL_CTL_ADD, connfd, &ev);

struct epoll_event events[64];
while (1) {
    // epoll_wait 阻塞等待，直到某个socket的TCP层处理数据时触发了回调
    // 回调函数将该socket加入就绪链表，epoll_wait 才得以返回
    int n = epoll_wait(epfd, events, 64, -1);
    for (int i = 0; i < n; i++) {
        char buf[4096];
        // 此时才真正调用recv，将数据从内核socket缓冲区拷贝到用户空间buf
        int len = recv(events[i].data.fd, buf, sizeof(buf), 0);
        // ... 处理接收到的数据 buf
    }
}

对照这段典型的epoll服务器代码，整条接收链路便一目了然：

epoll_ctl注册回调 → 网卡收包 → DMA写入内存 → 软中断处理 → 协议栈解析 → TCP层触发epoll回调 → epoll_wait返回 → recv()执行最终的数据拷贝。
