移动设备对内存带宽与容量的需求正以前所未有的速度增长。特别是在本地AI应用日益普及的今天，内存子系统的数据供给效率已成为决定用户体验的关键因素。近期，行业传来重要进展：三星正在开发名为Multi Stacked FOWLP的新一代移动内存封装方案。据韩国媒体ETNews披露，该技术有望将内存带宽提升15%至30%，同时使堆叠容量增加超过1.5倍，为下一代移动设备带来显著性能跃升。

这项创新技术并非从零开始，而是基于三星已有的垂直铜柱堆叠（VCS）架构进行深度优化。其核心原理在于通过制造更高、更细的铜柱结构，突破传统封装技术的物理局限，实现更高密度的互连设计。

要理解其技术突破，首先需了解当前主流移动内存封装的现状。目前大多数方案仍采用传统的铜线键合技术，其I/O端子数量通常被限制在128至256个之间。这一限制直接制约了带宽提升空间，同时伴随信号损耗、散热压力与能效挑战，难以满足高性能移动计算的需求。

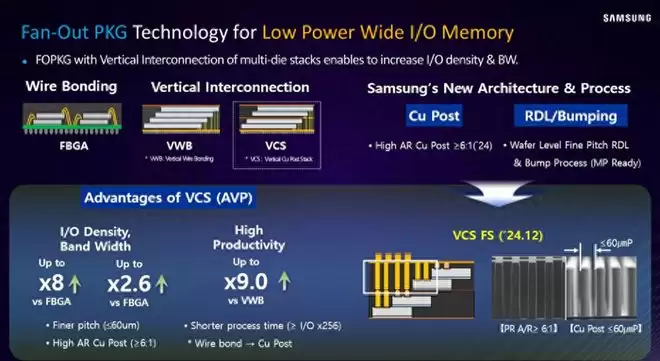

那么，三星的新方案如何破解这些难题？其技术路径延续了VCS的方向，但在工艺上实现了更大突破——通过大幅提高铜柱的“纵横比”。具体而言，三星计划将VCS封装中铜柱的纵横比从原有的3-5:1显著提升至15-20:1。这意味着在相同的芯片面积内，能够集成数量远超以往的互连点，从而为带宽的大幅提升奠定硬件基础。

当然，将铜柱直径缩减至10微米以下也带来了新的挑战。如此纤细的结构更容易出现弯折或断裂风险。为此，三星引入了FOWLP（扇出型晶圆级封装）工艺。该工艺的关键价值在于能够在芯片封装后向外延伸布线网络，为这些高纵横比的细铜柱提供额外的机械支撑与保护，有效保障了封装结构的长期可靠性。

据分析，这种组合式创新设计有望在相同封装面积内集成更多I/O端子，最终实现带宽15%-30%的提升以及超过1.5倍的堆叠容量增长。这对于未来智能手机、XR头显等移动设备具有重要意义。更强大的内存子系统意味着设备在本地运行复杂AI模型、进行高负载图形渲染时，数据吞吐瓶颈将得到实质性缓解，用户体验将更加流畅。

需要理性看待的是，目前报道中尚未公布具体的测试条件与场景，因此理论性能提升幅度仍需实际应用验证。此外，该技术目前仍处于研发阶段，具体的量产时间表与商用计划尚未明确。有行业分析师推测，它可能最早应用于未来的Exynos 2800或Exynos 2900移动平台。无论如何，这项技术的进展标志着移动内存封装正在向更高密度、更高性能的方向迈出关键一步，为移动计算的发展开辟了新的可能性。
