三星电子在移动内存封装领域再次取得关键进展。据韩国媒体ETNews最新披露，该公司正全力研发名为Multi Stacked FOWLP的新一代封装技术。该方案有望将内存数据传输带宽显著提升15%至30%，同时使堆叠容量增加超过1.5倍，为下一代高性能移动设备奠定硬件基础。

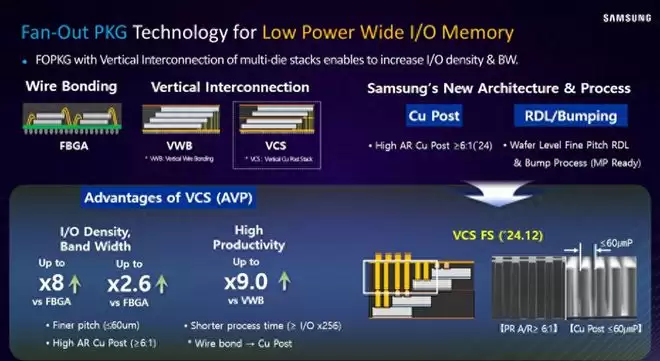

这项突破性技术并非从零开始，而是基于三星已成熟的垂直铜柱堆叠（VCS）架构进行深度优化。其核心创新在于通过制造更高、更细的微铜柱结构，从根本上突破当前LPDDR内存封装在带宽与容量方面的技术瓶颈。

要全面认识此项技术进步的价值，需先了解行业现状。目前主流移动内存封装多采用传统铜线键合技术，该方案存在明显局限：I/O端子数量通常被限制在128至256个之间，直接制约了带宽提升空间。同时，信号传输损耗、散热效率以及能耗控制等问题也随之凸显。

那么，三星的全新封装方案如何实现突破？关键在于对VCS封装中铜柱的“纵横比”进行大幅优化。该比例指铜柱高度与直径的比值，三星计划将其从现有的3-5:1大幅提升至15-20:1。形象地说，这相当于将原有的矮胖型支撑结构替换为高细型柱体，从而在单位封装面积内实现更多、更密集的高速互联通道。

当然，技术挑战随之而来。当铜柱直径缩减至10微米以下时，其机械强度会显著降低，易出现弯曲或断裂风险。为此，三星创新性地引入了FOWLP（扇出型晶圆级封装）工艺。该工艺的核心优势在于完成芯片封装后，可将电路布线层向外延展，形成稳固的支撑框架。这些额外的布线层如同为细高铜柱提供了强化骨架，全面保障了封装结构的物理可靠性与长期稳定性。

通过这套精密的技术组合，三星期望在保持封装尺寸不变的前提下，集成数量大幅增加的I/O端子。这正是实现带宽跃升15%-30%、堆叠容量提升1.5倍以上技术指标的根本保障。

若此项内存封装技术成功量产，将对终端设备产生深远影响。最直接的应用前景在于满足日益增长的边缘算力需求，例如在智能手机、XR设备等移动终端上本地部署更复杂、参数规模更大的AI模型时，高带宽、大容量的内存子系统将成为数据高速处理与流转的关键支撑。需要说明的是，目前报道未披露具体测试环境，因此理论性能提升最终能在用户体验层面兑现多少，仍需实际产品验证。

现阶段，Multi Stacked FOWLP封装技术仍处于研发攻关期，距离大规模量产与商业应用尚有距离，具体上市时间表尚未明确。业界观察人士已开始推测其首发平台，潜在载体包括未来推出的Exynos 2800乃至后续的Exynos 2900旗舰移动处理器。这项内存封装技术的演进，值得半导体行业与高端手机用户持续关注。
