埃隆·马斯克的战略布局，再次展现了其前瞻性。在自动驾驶领域持续领跑的同时，特斯拉于电动化核心赛道杀出回马枪，凭借最新技术突破，强势回归行业第一梯队。
近期，一份提交给北美监管机构的文件意外揭示了关键进展：特斯拉版本的兆瓦级超充技术已实现量产装车，其核心正是最新的第二代4680电池。
回溯过往，电池巨头宁德时代的创始人曾毓群曾公开质疑，认为4680大圆柱电池技术路线难以走通。如今，马斯克以实际量产成果与技术突破，给出了最有力的回应。
特斯拉兆瓦级超充技术意外曝光

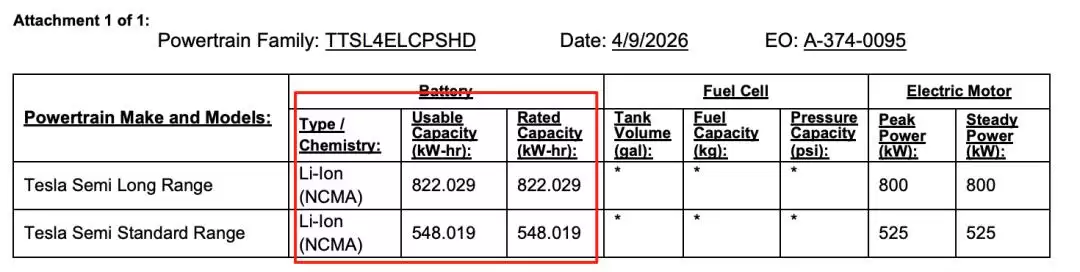

这一发现源于一份提交给加州空气资源委员会（CARB）的公开文件。文件本意是披露特斯拉Semi电动重卡量产版的电池容量信息，但深入分析后，更关键的技术参数浮出水面。
文件信息显示，特斯拉Semi提供两种电池配置版本：
长续航版：可用电池容量为822 kWh，预估续航里程达500英里（约805公里），峰值功率800 kW，并支持1.2 MW超充。
标准续航版：可用电池容量为548 kWh，预估续航325英里（约523公里），峰值功率525 kW，同样支持1.2 MW超充。
通过对比可以更直观地理解其性能。Model 3/Y长续航版的电池容量约为75-80 kWh，而Semi长续航版的电池包能量是其10倍以上。更为关键的是，Model 3/Y的车重还不到Semi的二十分之一。这背后得益于卓越的空气动力学设计、高效的三电机效率曲线以及量产减重工程，最终使Semi实现了约1.7 kWh/英里的实测能耗，其效率显著优于市面上常见的电动重卡。
充电效率是此次曝光的最大亮点。峰值功率高达1.2 MW，标志着特斯拉正式进入兆瓦级闪充时代。以长续航版822 kWh的电池计算，在峰值功率下，理论上约30分钟即可补充60%的电量——这恰好与美国法规要求的卡车司机强制休息时长吻合。这意味着补能时间与运营休息时间实现了无缝衔接，不额外占用运营时间。
显然，Semi的电池系统并非简单放大乘用车方案，而是针对重卡高强度、长距离的实际工况进行了深度工程定制。
纵向对比特斯拉自身的技术迭代，其进步幅度更为显著。

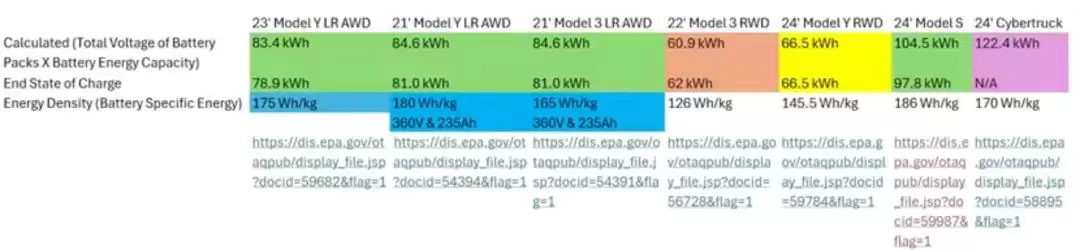

初代4680电池（用于得州工厂Model Y）的能量密度为244 Wh/kg，峰值充电功率约250kW。而第二代4680电池，即Cybercell，能量密度跃升至272 Wh/kg，增幅达11.5%；其支持的充电功率更是飙升至1200kW，为V4超充桩及兆瓦充电网络铺平了道路。
横向对比行业竞争对手。比亚迪的第二代刀片电池已于2025年量产，系统能量密度约190 Wh/kg，支持峰值充电约1500kW，采用双枪超充方案。宁德时代最新发布的第四代神行电池，标称能量密度约260-280 Wh/kg，峰值功率也宣称可达1200kW。但关键区别在于，神行四代预计2026年底才投入量产，目前仍是“期货”。
结论清晰：在三电技术沉寂数年后，特斯拉凭借第二代4680电池和兆瓦闪充技术，重新跻身行业第一梯队。在绝对数值上，相比激进的比亚迪方案稍显保守，但关键在于，特斯拉的技术已经实现量产装车。
这不是实验室原型，也不是发布会上的概念，而是已经搭载于Cybertruck和Semi上的现实产品。从这个角度看，对比仍需等待量产的宁德时代，特斯拉领先了大约一年的时间。
这或许也是马斯克对曾毓群当年质疑最直接的回应。
特斯拉如何实现技术突破

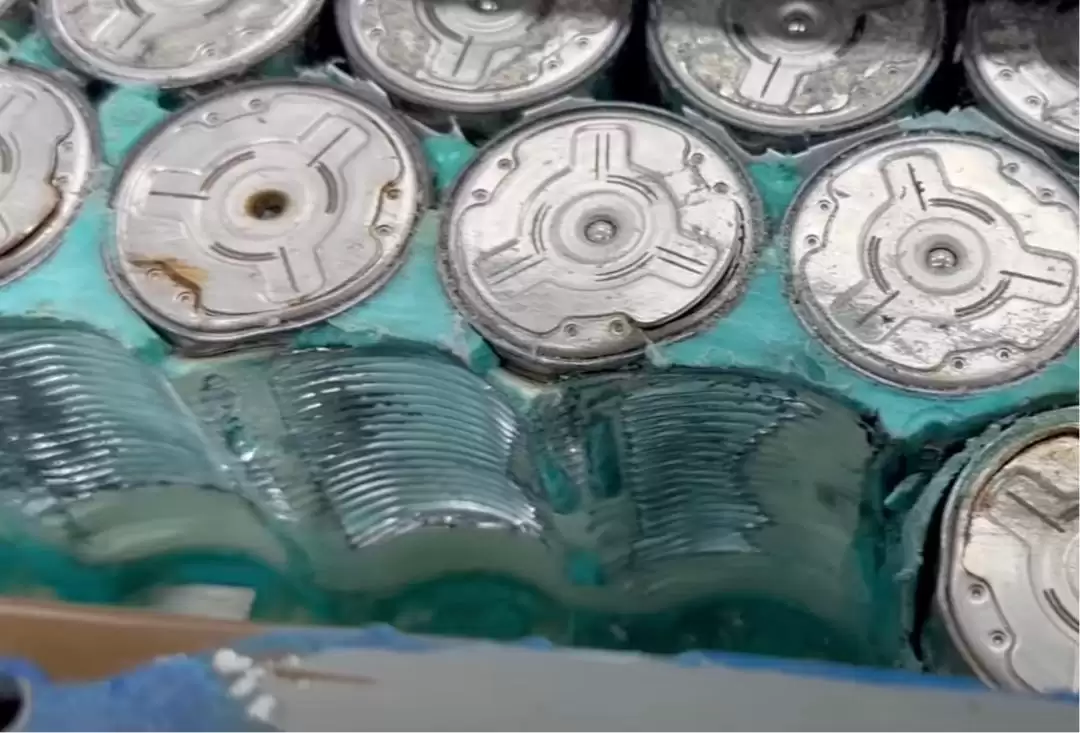

第二代4680电池的性能飞跃，并非单一技术的胜利，而是物理结构设计、电化学体系创新与先进制造工艺三者协同推进的结果。加州大学圣地亚哥分校实验室对Cybercell电芯的拆解测试，揭示了其性能跃迁的根本原因。
第一步，也是最直接的性能收益，来源于壳体减重带来的“物理红利”。

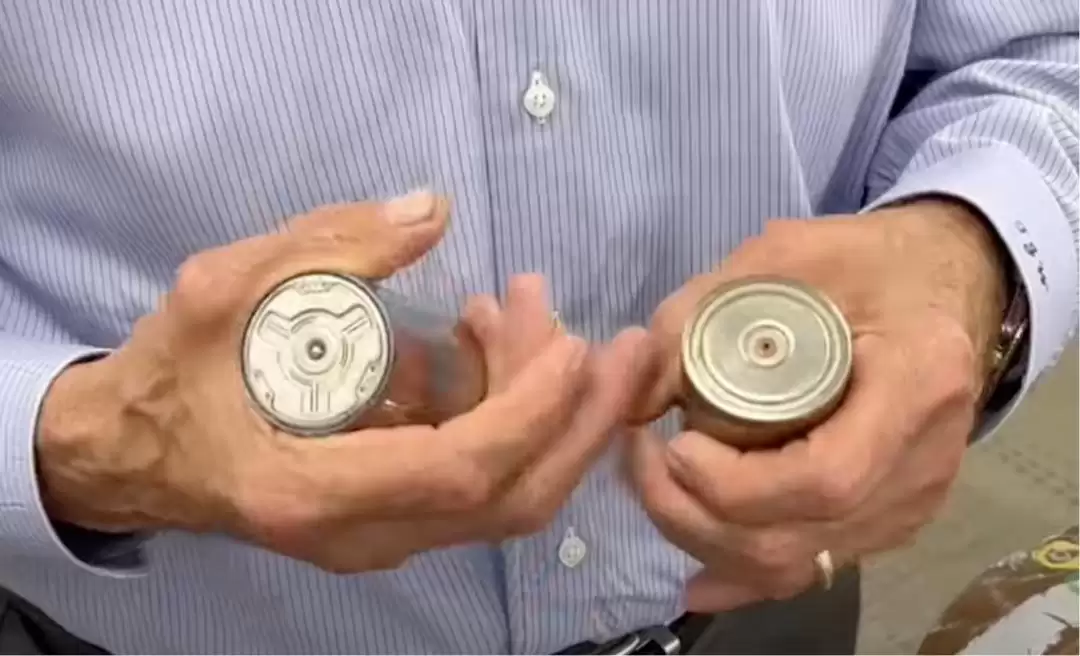

第一代4680电池为保证46毫米大直径的结构强度，壳体厚度高达0.6毫米，存在一定的“过度工程化”。第二代电芯直接将壳体减薄至0.35毫米，减薄幅度约42%。这在工程上极为激进，对钢材冲压工艺提出了极限挑战，但收益也极其显著：不仅释放了更多内部空间以装载活性材料，非活性物质的重量也大幅下降。仅此一项改进，就贡献了约20 Wh/kg的能量密度提升。换言之，在不改变化学配方的情况下，仅通过制造精度的提升，特斯拉就获得了近10%的性能增益。
当然，仅靠物理减薄远远不够，电化学体系的升级才是真正的核心驱动力。
第二代电池的正极材料从第一代的NMC 811升级为NMC 955——镍含量从81%提升至91%，钴含量则从12%降至5%。高镍化直接提升了电池的容量，而降钴则降低了材料成本和供应链风险。一个关键的验证数据来自电极厚度：实测显示，负极厚度仅微降4%，而正极厚度却大幅减薄了17%。在锂电池设计中，正负极容量必须严格匹配，正极大幅减薄却能承载同等的锂离子总量，唯一的解释就是正极材料本身的活性物质密度实现了质的飞跃。这项化学改进，又额外贡献了约10 Wh/kg的能量密度。
在提升能量密度的同时，实现兆瓦级闪充还需攻克内阻发热的难题。第二代4680电池在机械结构上进行了多项降低内阻的优化。
首先，阳极铜箔直接焊接至电池底盖，省去了传统集流体的中介界面，降低了接触电阻。其次，铝制正极集流体从开槽设计改为实心圆盘，显著增加了电子过流面积。再加上电极减薄降低了离子在电解液中的扩散电阻，这几项改进叠加，有效降低了高倍率充放电时的产热。这也解释了为何Cybertruck目前的充电速度被软件限制在“行业中游”水平，因为其硬件早已为未来V4超充桩解限后的激进充电曲线预留了充足空间。
在生产工艺层面，目前第二代4680电池仅在阳极采用了干法电极工艺，阴极仍沿用传统的湿法涂布。
干法电极工艺堪称电池制造领域的“革命性”突破。它跳过了能耗最高、设备最昂贵的匀浆、涂布、烘干环节，直接将干粉电极材料压制成型。保守估计，这能使电极制造成本降低约30%，综合电池成本降低10%-20%，生产效率更是湿法工艺的7倍。
值得注意的是，全干法工艺尚未完全实现，这意味着第二代4680电池的性能远未到达极限。特斯拉的技术储备中仍有更多王牌：例如硅基负极有望在1-2年内引入，将能量密度推升至300 Wh/kg并进一步缩短充电时间；非对称层压技术可同步提升能量密度和充电速度；锂掺杂技术则理论上能将能量密度触及330 Wh/kg……
接近400 Wh/kg的三元锂电池，其性能已接近入门级半固态电池，但从制造成本和量产成熟度角度看，4680大圆柱电池路线将具备显著优势。事实证明，4680不仅不是技术死胡同，反而在未来相当长一段时间内，将成为动力电池迭代升级的一条主要技术路线。
马斯克以量产回应质疑
这个故事，要追溯到三年前的一场行业对话。当时，宁德时代董事长曾毓群在一次交流中当面指出，4680大圆柱电池存在先天缺陷：直径过大导致中心散热困难，壳体强度与内阻难以平衡，量产可行性面临挑战。
从当时的技术现状来看，曾毓群的判断并非没有依据。
特斯拉第一代4680电池的表现确实平平：能量密度与2170电池拉不开明显差距，充电性能未达预期，干法电极工艺也迟迟未能突破。据称，面对曾毓群的直言，马斯克当时陷入了沉默。此后，外界也普遍认为特斯拉的自研电池路线陷入了困境。
但正如特斯拉在自研芯片等领域的历史一样，短暂的挫折和停滞之后，往往是颠覆性的技术突破。第二代4680电池通过壳体减薄和结构优化，有效解决了内阻和散热问题；高镍正极匹配相应负极，补上了能量密度的短板；阳极干法工艺已经实现，全干法工艺已在路上……
如今再审视曾毓群当年的断言，基于第一代产品，其判断是合理的。但技术与量产的时间轴已经飞速向前。特斯拉用三年时间证明，4680所谓的“先天缺陷”并非不可逾越的技术壁垒，而是可以通过系统工程创新来解决的挑战。
特斯拉在自动驾驶领域凭借多模态大模型和数据驱动体系持续领先，如今在沉寂数年的电动化核心三电领域，再次实现技术爆发。新的探索正在证明，现有的锂离子电池技术路线远未触及物理极限——能量密度可以继续提升，充电速度可以不断加快，制造成本可以持续下降。
相比仍处于产业化早期、成本高昂的全固态电池，特斯拉选择的这种基于现有体系的渐进式深度改良路线，或许才是未来几年实现成本优势、拉开与竞争对手差距的关键所在。
曾毓群当年曾质疑4680路线走不通。如今，马斯克用量产上车的技术和实实在在的性能数据，给出了最好的回应。这一方面展现了特斯拉全面的技术研发与工程化能力，另一方面也提醒着所有行业参与者，在技术创新的道路上，从来没有永恒的舒适区，唯有持续突破才能保持领先。
