本文为大家带来缺氧自动化版本教学,把几种逻辑门和rs锁存器原理、用法等详细介绍给大家,希望对大家有所帮助。

1.激活和抑制

其实我对逻辑电路也是初学者 不过用在缺氧的普通生存下使用应该绝对是够用的了

缺氧自动化版本怎么玩 缺氧自动化版本教学

首先我们都知道 如果单独造一条自动化的线 那么固有设定就是未激活的

图上红色代表抑制状态----如下图 链接抑制状态电缆的设备(自动门)会锁死关闭

缺氧自动化版本怎么玩 缺氧自动化版本教学

绿色代表激活状态----如下图 链接激活状态电缆的设备会开启

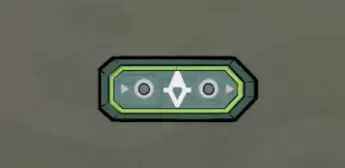

缺氧自动化版本怎么玩 缺氧自动化版本教学

缺氧自动化版本怎么玩 缺氧自动化版本教学

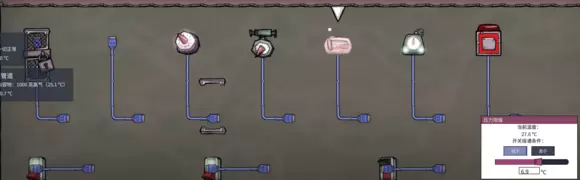

其中不同种自动化控制传感器 会根据需要 在不同条件下 给出相应的抑制/激活信号

例如途中的温度开关 当温度低于设定温度时激活 高于设定温度时就会抑制

那么我们就可以通过温度/气压/液压/时间点/地面压力

这些传感器来形成一些自动化设施

例如:

我们在刚才的水冷厂房中 如果上方的出水口给的冷却水过多 水会淹没气冷机 如果给的过少 那么起不到给气冷机降温的效果

增加一个液压传感器 当液体压力高于100千克的时候 会给水泵激活信号

水泵就会开始抽水 抽水后液压下降 当液体压力低于100千克的时候 液压传感器会给水泵抑制信号

水泵停止抽水 一个流程下来 会让水压保持在100千克左右 并且也抽走了热量高的水

缺氧自动化版本怎么玩 缺氧自动化版本教学

[page]

2.与门

门的作用

一个激活一个抑制 最后传输出来的就是抑制

非要两个都是激活 才会激活

缺氧自动化版本怎么玩 缺氧自动化版本教学

比方说 我想要一个空间的气体压力和温度都维持在某个特定值的要求下才启用某个设备

那么这里就有两个条件 一个时气压 一个是温度

只满足一个的时候还不行 必须要两个都满足的时候 才可以启动某个设备

这个时候就要用到与门

或门

如图

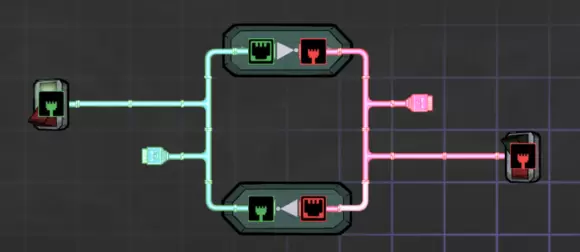

缺氧自动化版本怎么玩 缺氧自动化版本教学

当一激活 一个抑制的时候 输出激活

两个都激活 输出激活

当两个都抑制 输出抑制

就按照字面意思 A或者B满足时 激活

ps:其实如果没有或门 最右边用电缆直接连上 也是同样的效果 但是用或门会逻辑顺一点 下游逻辑线路也不会影响到上游逻辑线路

缺氧自动化版本怎么玩 缺氧自动化版本教学

3.异或门

字面意思 当A和B有差异的时候 输出激活

从图上可以看到

一个激活一个抑制 输出激活

都是激活或者抑制的时候 输出抑制

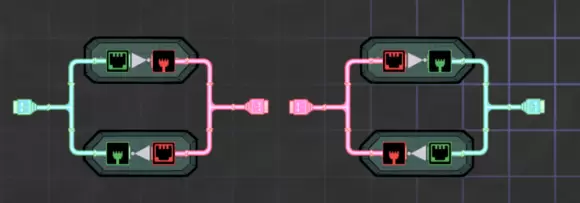

缺氧自动化版本怎么玩 缺氧自动化版本教学

4.非门

非门是最常见的自动化逻辑

字面意思就是 并非如此 A输入 B输入不一样的

也就是输入激活 输出抑制

输入抑制 输出激活

非门最常用 而且也是最有用的

上面提到的很多自动化的传感器 其中都有高于和低于的设定

其实这些就属于自带非门 当液压高于100千克时激活 反过来再添加个非门就是 当液压低于100千克时不激活

5.缓冲门

缺氧里的自动电路基本都是持续性给与抑制 给与激活 这样的传感器

拿下图举例

缺氧自动化版本怎么玩 缺氧自动化版本教学

如图 我们给冷却水厂房 加了一个温度传感器 当温度高于30度的时候 控制冷却水的输入

这样也就避免了一直出冷却水让液泵不断的抽水 增加无用的功率 也避免了温度已经过高

但是还是没有输入冷却水进行降温的情况

但是如果我们只用温度传感器直接连水阀的话 因为温度热交换是比较复杂的 有时高有时低 而且停止供应冷却水之后温度会上升 开启之后温度又下降 传感器就会一直 打开 关闭 打开关闭 频率很高 会增加电脑的计算量

所以这个时候就用上缓冲门 让信号变化再慢一点

逻辑变成

温度高于30度时 温度传感器给出激活信号 经过缓冲门 立即给水泵激活 输入冷却水

温度下降低于30度时 温度传给其给出抑制信号 经过缓冲门 缓冲门开始工作 在5秒(或者自己设定的时间)之后再将抑制信号传给水阀 这样 水阀就输入了过多但不足以淹没气冷机的冷却水 给于出足够的时间让空间进行热交换

[page]

6.过滤门

这个就刚好跟缓冲门相反

传递激活信号的时候慢吞吞的

传递抑制信号的时候特别快

缺氧自动化版本怎么玩 缺氧自动化版本教学

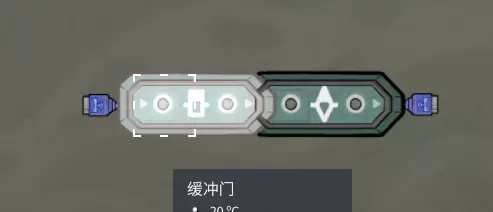

那么把一个缓冲门和一个过滤门连再一起 就只要线路中的状态发生改变 变化都是慢吞吞的而不是立即

缺氧自动化版本怎么玩 缺氧自动化版本教学

7.脉冲

上面提到了非门 就是输入和输出相反的门

我们把非门的输入和输出连在一起形成个环状结构

这样的话就形成了脉冲 也就是电路会在激活和抑制之间迅速切换

当如图中间加一个缓冲门的时候 电路右侧输出端就会形成一个每隔(缓冲门设定时间)5秒激活一次的脉冲

缺氧自动化版本怎么玩 缺氧自动化版本教学

如果循环中我们再加上过滤门 时间调成一致 那么这个电路就会在相应时间周期性的激活/抑制

缺氧自动化版本怎么玩 缺氧自动化版本教学

8.rs锁存器(制液氧要用到的)

如果把两个非门首尾链接在一起

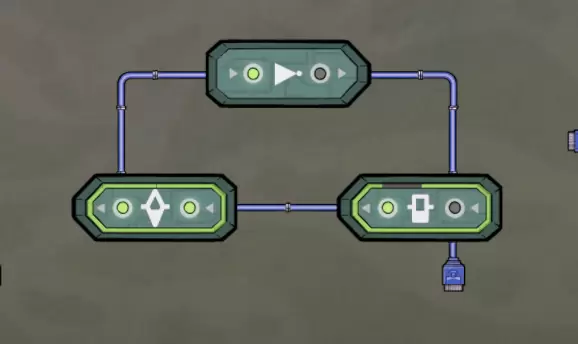

缺氧自动化版本怎么玩 缺氧自动化版本教学

就会形成如下两种状态 一种是左边抑制右边激活 一种是左边激活右边抑制

[page]

缺氧自动化版本怎么玩 缺氧自动化版本教学

这个东西就叫rs锁存器

因为这个逻辑循环拥有两个状态 那么就有在两种状态之间切换的办法

那么 为什么叫rs锁存器呢

缺氧自动化版本怎么玩 缺氧自动化版本教学

如图 有开关的是输入端 可以把开关换成各种传感器

有USB(雾)接口的一端是输出端 可以接上各种设备

先把两个信号开关都关闭

本来左边的输出端输出的是稳定的激活信号

这个时候我们按一下左边的开关 开启后关闭(等于说是给右边一个激活脉冲)

缺氧自动化版本怎么玩 缺氧自动化版本教学

右边的开关开启-关闭之后就变成了这样 由刚才的左边的输出端激活变成了抑制 反而改成了右边输出激活

并且可以一直维持这种状态 直到你给左边的电路一个脉冲信号 又会切换回去

我们讲完了RS锁存器

回到制液氧的话题上

制液氧就是当氢气温度低于-238度的时候 停用气冷机

当氢气温度 高于一定值(-183氧气冷凝点的时候) 启用气冷机

这个温度 可以用温度传感器作为输入端 给rs锁存器提供信号

rs储存器的输出端就是气冷机 就可以用这个直接对制液氧的氢气温度进行控制

温度高于183 那么启用气冷机 低于-183高于-238时 输入端抑制 但是rs锁存器 锁住了这个激活信号

所以气冷机继续运行

当温度不断降温 低于-238时 激活rs锁存器的另外一侧 气冷机被锁定为抑制 氢气和氧气热交换

温度从-238会逐渐上升至-183 这个过程中气冷机一直不开启 氢气的温度 永远是低于-183但是不会超过液化点

从而达到自动化的目的 当然有人会回复说 其实一个温度传感器就够了 不超过-238直接降温就行了

这样当然没啥问题 制液氧只是不断的降温 不会有升温的情况 氢气温度也会持续在-238左右徘徊 就是我不太喜欢传感器会不停的激活/抑制罢了

同样的 如果种植植物的时候也可以这样 让环境温度维持在两个值之间 使用rs锁存器 温度高的时候降温

温度低的时候升温这样

RS锁存器的主要目的是把瞬间的信号锁住 变成永久的信号 缺氧这个游戏的脉冲信号基本也就是小人走过压力踏板了 也希望有小白看到我的帖子之后做出更厉害更好玩的设施。

我之所以用上是因为方便大家理解这些自动化的设施 把自己所知道的都分享出来 有实例也方便大家理解

缺氧自动化版本怎么玩 缺氧自动化版本教学

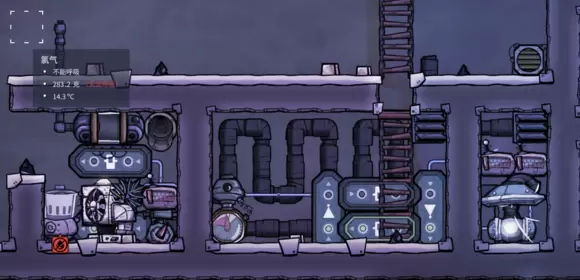

刚才也说了要控制温度 用气体管道将氢气导出 然后再用气泵导入管道 中间用温度传感器感应温度是否在设定值之内 传输信号给整个系统

为什么出气口要在右上方是因为气泵的吸气口是在左下方的 这样刚好是最远距离的气体传输

缺氧自动化版本怎么玩 缺氧自动化版本教学

在中间厂房下部设置气阀

缺氧自动化版本怎么玩 缺氧自动化版本教学

保证气冷机不运行的时候还可以进行气体循环

缺氧自动化版本怎么玩 缺氧自动化版本教学

连上逻辑电路 当气冷机关闭的时候开启气阀 当气冷机开启时候关闭气阀

锁存器锁好温度范围 检查一下两个温度传感器的温度设定

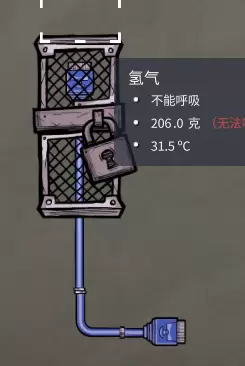

大门一封开始抽气 记得先跟我一样搭好梯子 抽成真空之后开始导入氢气 导入看气管氢气满了之后过一会儿就可以停止了 如图 这里含有少量的氢气(这种杂质没办法 也没必要清除掉 我们只要保证右侧的检测间是纯氢气就OK)

缺氧自动化版本怎么玩 缺氧自动化版本教学

缺氧自动化版本怎么玩 缺氧自动化版本教学

差不多了就把上面挖开 赶紧赌检测间的门 接着再退出去 堵上换热间 接下来就是冲氧气 走冷却水这些事情了

缺氧
