西安交通大学XJTU-Tripler团队在DAC低功耗目标检测系统设计挑战赛中获FPGA赛道亚军，采用ShuffleNetV2与YOLO构建轻量级网络ShuffleDet，经8bit量化部署于自研HiPU处理器，通过层间级联和图像解码并行优化，实现准确率IoU61 5%、能耗9537J、帧率50 91Hz。

比赛背景

2019年6月，电子设计自动化顶级会议DAC在拉斯维加斯举办了低功耗目标检测系统设计挑战赛。西安交通大学人工智能与机器人研究所的XJTU-Tripler团队，凭借对算法和架构的深度优化，拿下了FPGA赛道的亚军——准确率IoU 61.5%，能耗9537J，帧率50.91Hz，功率9.248W。这也是国内唯一进入前三的队伍。目前，团队已计划开源比赛相关工具并提供后续支持。下面，我们就来拆解他们的设计方案。

DAC全称ACM/IEEE Design Automation Conference，是电子设计自动化和嵌入式系统领域的顶级会议。其系统设计大赛旨在为全球机器学习系统设计者提供交流平台，挖掘优秀方案和人才。赛制按FPGA和GPU两种硬件架构分别竞赛。FPGA赛道由Xilinx、大疆和英伟达赞助，使用无人机视角的训练数据集（9万张360x640图片，单目标标注），在5万张测试集上验证。最终，精度IoU高且能耗低的方案胜出。

任务部署

西安交大认知计算架构团队（XJTU-Tripler）由任鹏举副教授带领。硬件方面，他们使用了比赛方提供的Ultra96——Xilinx ZYNQ开发板，专为低功耗IoT环境设计，PS侧搭载四核ARM Cortex-A53 CPU（1.5GHz）。软件基于Python的PYNQ框架开发。团队成员分工明确：赵博然、赵文哲、夏天、陈飞、樊珑、宗鹏陈负责硬件开发；魏亚东、涂志俊、赵之旭、董志伟负责算法优化。

为了在检测精度与能耗之间找到平衡，团队选择了轻量级神经网络框架，并针对ZU3的资源限制，精简了之前设计的通用DNN翻跟斗HiPU，将其部署在ZU3的PL侧。主要工作分为算法优化和架构设计优化两块。

算法优化

选择ShuffleNet V2作为特征提取主框架
选择YOLO作为单目标位置回归框架
对神经网络进行8bit量化

HiPU优化

支持CONV、FC、Dep-wise CONV、Pooling、Ele-wise Add/Mul等操作，峰值算力268Gops，效率大于80%
支持Channel shuffle、divide、concat操作，且不消耗额外时间
提供C、RISC-V汇编接口的API，调度灵活
HiPU完全由PL侧实现，不依赖PS侧。PS主要承担图片预处理和结果输出

相关技术详解

单目标检测网络选择

为了满足移动端实时性，团队最终选定YOLO作为基础检测框架，并自行定制了网络ShuffleDet——将特征提取网络替换为轻量级ShuffleNet V2（参数规模略大于1X）。下图是定制网络的示意图。

ShuffleDet的网络结构示意图

神经网络的训练与量化

团队先在ImageNet数据集上预训练了一个标准ShuffleNet V2分类网络。模型收敛后，将前三层特征提取部分的参数重载回ShuffleDet网络，再用比赛方的训练集进行全部层参数训练。为了适配FPGA的定点运算，训练完成后对所有参数进行量化：将网络参数和feature map均量化为8bit定点。量化过程分三步：1) 将BN层合并到参数中；2) 将合并后的参数对称量化；3) 离线量化后对参数进行fine tune。下图清晰展示了量化流程。

网络参数的量化流程

量化后，最终网络ShuffleDet的卷积层约74层，权重约1.94MB，Bias约78KB。量化前全精度准确率67.1%，量化后61.5%，精度损失5.6%。

关于HiPU

1) 整体概况

西安交大团队主要面向专用集成电路（ASIC）设计，FPGA上的实现主要是功能验证。针对赛方提供的计算平台，他们对HiPU进行了裁剪以适应ZU3资源。下图是裁剪后的HiPU设计框图及特性。HiPU工作在233MHz，峰值算力268Gops；采用C/RISC-V汇编作为编程接口，卷积效率平均80%以上。

HiPU的结构框图与特性

HiPU支持各种常见NN运算，包括CONV、FC、Dep-wise CONV、Pooling、Ele-wise Add/Mul等，其中FC可以接近100%计算效率。同时支持channel方向的shuffle、divide、concat操作，当这些操作紧跟在卷积运算之后时，可在硬件上合并，不消耗额外时间。HiPU可以工作在任何种类Xilinx FPGA上，不受Zynq架构限制。底层实现矩阵、向量、标量运算，在做好调度的情况下可支持任意类型并行计算。未来计划实现稀疏矩阵运算优化，以支持高效率的DeCONV运算和feature map稀疏优化。

2) HiPU优化点分析——通过层间级联减少所需DDR带宽

HiPU设计的性能瓶颈有两个：MAC运算单元利用率，以及数据传输网络能否匹配MAC所需数据。数据传输网络限制大多来自DDR接口，本设计专门针对DDR接口进行了优化。由于HiPU中SRAM大小有限，无法将一层feature map完全放进去。如果采用常规计算次序，每层feature map结果都要返回DDR，对DDR带宽需求极大，也额外消耗功耗。团队通过层间级联方式降低DDR带宽需求——以ShuffleNet的bottleneck为分界，从每个bottleneck的输入处从DDR读取一行feature map，依次计算完所有层后，输出的一行feature map才写回DDR，依次计算完所有行。下图展示了Module C的层间级联计算次序。

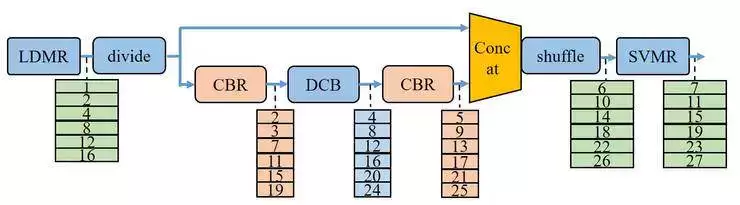

Module-C采用层间级联计算方式

3) HiPU优化点分析——输入图像格式转换提升处理效率

HiPU一次并行计算8个输入channel。但网络第一层输入图像只有RGB三个通道，导致计算效率仅为3/8。为此，团队设计了一个输入图像转换模块：如果Conv1的kernel宽度为3，则将输入图像通道从3扩展到9，最终使第一层处理效率从0.38提升到0.56。转换示意图如下。

输入图像在行方向上的转换

系统优化设计与分析

1) 图像解码与卷积神经网络计算并行化

HiPU仅依赖Zynq PL侧资源，PS侧可空出来做系统IO。团队在处理当前图片检测运算时，在PS侧预读并解码下一幅图片，提高并行度，使整体检测帧率从30.3Hz提升到50.9Hz。下图展示了并行化前后的流程对比。

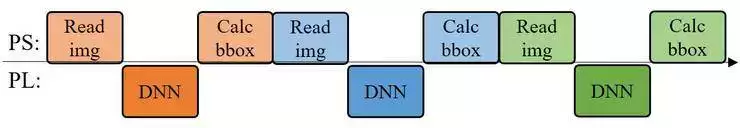

(a) 并行化之前的工作流程

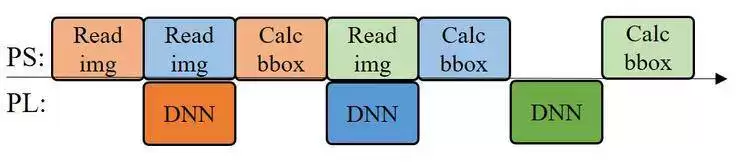

(b) 并行化之后的工作流程

图像解码与卷积神经网络并行化的示意图

2) 使用C代码加速PS侧原来的Python代码

团队用C代码重构了PS侧比较耗时的操作，并在Pynq框架中通过ctypes接口调用。具体包括：预先计算PL侧数据中置信度和bbox坐标的地址指针；找到最大置信度和对应BBox坐标，再根据相对坐标计算出绝对坐标。

3) 使用门控时钟降低PL侧能耗

为了降低系统能耗，团队设计了门控时钟策略：当HiPU计算完一张图片时自动关闭时钟，下一张图片开始计算时再激活。这个策略基于两个原因：首先，jpg图片解码时间不固定（SD卡型号不同，均值7-12ms，部分图片可达100ms）；其次，系统功耗测量进程和其他开销会占用CPU时间，且PS和PL共享DDR带宽，导致HiPU在166MHz时帧率约50Hz，但升高到200MHz时帧率仍维持在50Hz左右。这两个原因导致HiPU处理时间和图片解码时间匹配变得不固定；当HiPU处理时间比解码时间短时，就会“空跑”浪费能量。另外，针对抢占DDR带宽的情况，还需要继续优化。

结果

全球共有58支队伍注册了FPGA比赛任务，仅11支队伍提交了设计（完赛率19%）。冠军是iSmart3（UIUC、IBM、Inspirit IoT联合组队），亚军是XJTU-Tripler（西安交通大学），季军是SystemsETHZ（ETH Zurich）。值得一提的是，XJTU-Tripler是唯一使用Verilog（而非HLS）进行设计的获奖队伍，其高性能DNN翻跟斗支持了参赛队伍中最大的神经网络规模。最终竞赛成绩如下：
