随着AI算力竞赛的持续升温，一项此前鲜为人知的技术正迅速成为行业焦点——半导体先进封装。简而言之，该技术能够将不同功能、不同制程、不同尺寸甚至来自不同厂商的芯粒（chiplet）集成于同一封装体内，以更灵活、更高能效、更具成本效益的方式实现系统级芯片（SoC）。因此，越来越多的AI芯片厂商开始将目光投向这一前沿技术。

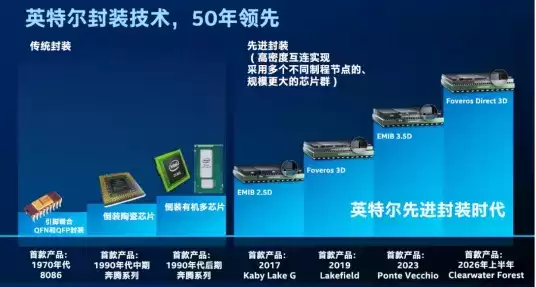

提到先进封装，英特尔在该领域已深耕超过半个世纪——自上世纪70年代起便持续创新，积累了深厚的技术底蕴。面对AI时代的新需求，英特尔携手生态系统伙伴及基板供应商，共同制定行业标准，推动技术进步。其核心理念“系统工艺协同优化”（STCO）意味着英特尔代工不仅提供传统的封装、互连、基板技术，还涵盖从系统级架构设计到热管理、功耗管理等一整套服务。
全面而丰富的技术组合
英特尔代工提供的先进系统封装及测试（Intel Foundry ASAT）技术组合，覆盖了从FCBGA 2D到Foveros Direct 3D在内的多种方案。具体分类如下：
左上：FCBGA 2D；右上：EMIB 2.5D；左下：Foveros 2.5D与3D；右下：EMIB 3.5D
·FCBGA 2D：传统有机FCBGA（倒装芯片球栅格阵列）封装，适用于成本敏感、I/O数量较少的应用场景。
·FCBGA 2D+：在FCBGA基础上引入基板层叠技术，可减少高密度互连面积、降低成本，尤其适合网络与交换设备。
·EMIB（嵌入式多芯片互连桥接）2.5D：通过基板内微型硅桥连接芯片，实现高密度芯片间互连，在AI和高性能计算（HPC）领域表现卓越。
·EMIB 3.5D：在EMIB基础上引入3D堆叠，芯片可垂直堆叠在有源或无源基板上，再通过EMIB连接，灵活性更高，能根据IP特性选择垂直或水平堆叠，同时避免使用大型中介层。
·Foveros 2.5D和3D：采用基于焊料的连接方式，适用于高速I/O与较小芯片组分离的设计。
·Foveros Direct 3D：通过铜与铜直接键合，实现更高互连带宽和更低功耗，性能进一步提升。
值得注意的是，这些技术并非互斥——可在同一封装中同时采用多种方案，为复杂芯片设计提供了极大的灵活性。从商业层面来看，这充分体现了英特尔对封装细分市场的高度重视。
EMIB：AI芯片封装的理想解决方案
针对AI芯片的先进封装需求，与业界其他晶圆级2.5D技术（如硅中介层、重布线层RDL）相比，EMIB 2.5D技术具有以下几大显著优势。
第一，成本效益突出。EMIB采用的硅桥尺寸极小，相比传统的大尺寸中介层，在制造过程中能更高效利用晶圆面积，减少空间和资源浪费，从而降低综合成本。
第二，良率显著提升。EMIB省去了晶圆级封装步骤，减少了模具、凸点等复杂工艺带来的良率损失风险，使整体生产良率更高。
第三，生产效率更高。与晶圆级技术相比，EMIB的制造步骤更少、复杂度更低，生产周期更短。在快速变化的市场环境中，这一时间优势可帮助客户更快获得产品验证数据，加速产品上市进程。
第四，尺寸优化显著。晶圆级技术需要在基板上方添加中介层，而EMIB则将硅桥嵌入基板内部，极大提高了基板面积利用率。此外，基板尺寸与集成电路面板的格式相匹配，采用EMIB可在单个封装中集成更多芯片，容纳更多工作负载。
第五，供应链与产能保障。英特尔拥有成熟的供应链和充足的产能，能够确保EMIB满足客户对先进封装解决方案的需求。
展望未来
展望未来，英特尔正在研发120×120毫米的超大尺寸封装，并计划在未来几年内推出玻璃基板。与目前使用的有机基板相比，玻璃基板具有超低平面度、更优的热稳定性和机械稳定性，能够大幅提升基板上的互连密度，为AI芯片封装带来新的突破。
可以说，英特尔在AI时代的先进封装领域持续创新，正引领行业发展方向，同时为全球半导体产业注入了新的活力。
