本期内容由先楫开发者社区大咖@xusiwei1236分享基于先楫HPM6750的轻量级AI推理框架，快来一起了解吧~
一、TinyMaix是什么？
TinyMaix是由国内sipeed团队开发的一款超轻量级神经网络推理库，专为单片机等资源受限设备设计。官方介绍如下：TinyMaix 是面向单片机的超轻量级神经网络推理库，即 TinyML 推理库，可以让你在任意单片机上运行轻量级深度学习模型。即使在 Arduino ATmega328 (32KB Flash, 2KB RAM) 上，也能基于 TinyMaix 实现手写数字识别。TinyMaix官网提供了详细说明，可在本文末尾的参考链接中找到。
二、TinyMaix移植
本节将介绍如何将TinyMaix成功移植到HPM6750开发板上，具体步骤如下：
2.1 开发环境搭建
先楫官方提供了SDK开发环境和RT-Thread开发环境两种方案，搭建方法均可在官方开发板用户手册（HPM6750EVKMINI USER GUIDE.pdf 或 HPM6750EVK USER GUIDE.pdf）中找到，也可参考我此前发布的帖子（详见文末参考链接）。鉴于TinyMaix针对已支持MCU的基准测试均基于裸机，因此此处选用HPM SDK开发环境。此外，基于裸机的移植在RTOS环境下通常也能正常运行。因此，对于MCU芯片的计算类开源项目移植（例如本案例中的TinyMaix），建议优先采用裸机方案。
使用的HPM SDK版本为0.14.0，SEGGER Embedded Studio版本信息如下：
- SEGGER Embedded Studio for RISC-V
- Release 6.40 Build 2022102501.51567
- Windows x64
- 2014-2022 SEGGER Microcontroller GmbH
- 1997-2022 Rowley Associates Ltd.
- segger-cc: version 15.0.0
- segger-ld: version 4.36.0
- segger-rtl: version 4.20.0
- GCC/BINUTILS: built using the GNU RISC-V Toolchain version GCC 12.20/Binutils 2.39 source distribution
- Clang/LLVM: built using the version 15.0.0 source distribution
2.2 TinyMaix移植步骤
由于TinyMaix本身的源代码文件数量不多，整个移植过程相对简洁。整体上分为三个主要阶段：
- 目录规划
- 修改源码
- 编译运行
下面详细介绍每一步操作。
2.2.1 目录规划
考虑到TinyMaix和hpm_sdk均使用CMake构建，为了尽量减少对TinyMaix的侵入性修改，这里采用的策略是——增加一个中间层。具体做法是将HPM6750平台的CMakeLists.txt文件放置在TinyMaix源码目录的上一层，结构如下：
hpm_sdk/app/
├── CMakeLists.txt # HPM6750平台的CMakeLists.txt
├── src
│ └── benchmark.c
└── TinyMaix/ # TinyMaix源码目录2.2.2 修改源码
以下是src/benchmark.c文件的内容：
#include
#include "board.h"
#define MODEL_MNIST 1
#define MODEL_CIFAR10 2
#define MODEL_VWW 3
#define MODEL_MBNET 4
#define CONFIG_MODEL MODEL_CIFAR10 // 修改这一行切换 测试程序
#define main benchmark_main
#if (CONFIG_MODEL == MODEL_MNIST)
#include "mnist/main.c"
#elif (CONFIG_MODEL == MODEL_CIFAR10)
#include "cifar10/main.c"
#elif (CONFIG_MODEL == MODEL_VWW)
#include "vww/main.c"
#elif (CONFIG_MODEL == MODEL_MBNET)
#include "mbnet/label.c"
#include "mbnet/main.c"
#endif
#undef main
int main(void)
{
board_init();
printf("benchmark start...\n");
benchmark_main(0, NULL);
__asm__("wfi");
return 0;
} 为了不直接拷贝基准测试代码，简化整体结构，这里采用了一种不太常见但有效的方式：直接通过 #include 引用某个 .c 文件；在 #include "xxx/main.c" 之前，定义宏 #define main benchmark_main，之后取消该宏定义；这样既将TinyMaix原有的测试代码作为 benchmark.c 的一部分，又避免了与当前 main 函数冲突。
小提示： 为了简便起见，这里并未将TinyMaix放入hpm_sdk的middleware目录；在实际项目中使用时，建议将其放置到middleware目录下以便管理。
此外，还需要修改 tm_port.h 文件，具体差异如下：
diff --git a/include/tm_port.h b/include/tm_port.h
index 357fc6b..5d1768c 100644
--- a/include/tm_port.h
+++ b/include/tm_port.h
@@ -31,7 +31,7 @@ limitations under the License.
#define TM_OPT_LEVEL TM_OPT0
#define TM_MDL_TYPE TM_MDL_INT8
#define TM_FASTSCALE (0) //enable if your chip don't ha ve FPU, may speed up 1/3, but decrease accuracy
-#define TM_LOCAL_MATH (0) //use local math func (like exp()) to a void libm
+#define TM_LOCAL_MATH (1) //use local math func (like exp()) to a void libm
#define TM_ENABLE_STAT (1) //enable mdl stat functions
#define TM_MAX_CSIZE (1000) //max channel num //used if INT8 mdl //cost TM_MAX_CSIZE*4 Byte
#define TM_MAX_KSIZE (5*5) //max kernel_size //cost TM_MAX_KSIZE*4 Byte
@@ -49,9 +49,10 @@ limitations under the License.
#define TM_DBGL() TM_PRINTF("###L%d\n",__LINE__);
/******************************* DBG TIME CONFIG ************************************/
-#include
-#include
-#define TM_GET_US() ((uint32_t)((uint64_t)clock()*1000000/CLOCKS_PER_SEC))
+#include "board.h"
+#define TM_GET_US() (uint32_t)(HPM_MCHTMR->MTIME * 1000000uLL / clock_get_frequency(clock_mchtmr0))
#define TM_DBGT_INIT() uint32_t _start,_finish;float _time;_start=TM_GET_US();
#define TM_DBGT_START() _start=TM_GET_US(); 2.2.3 编译运行
HPM6750项目的生成命令如下：

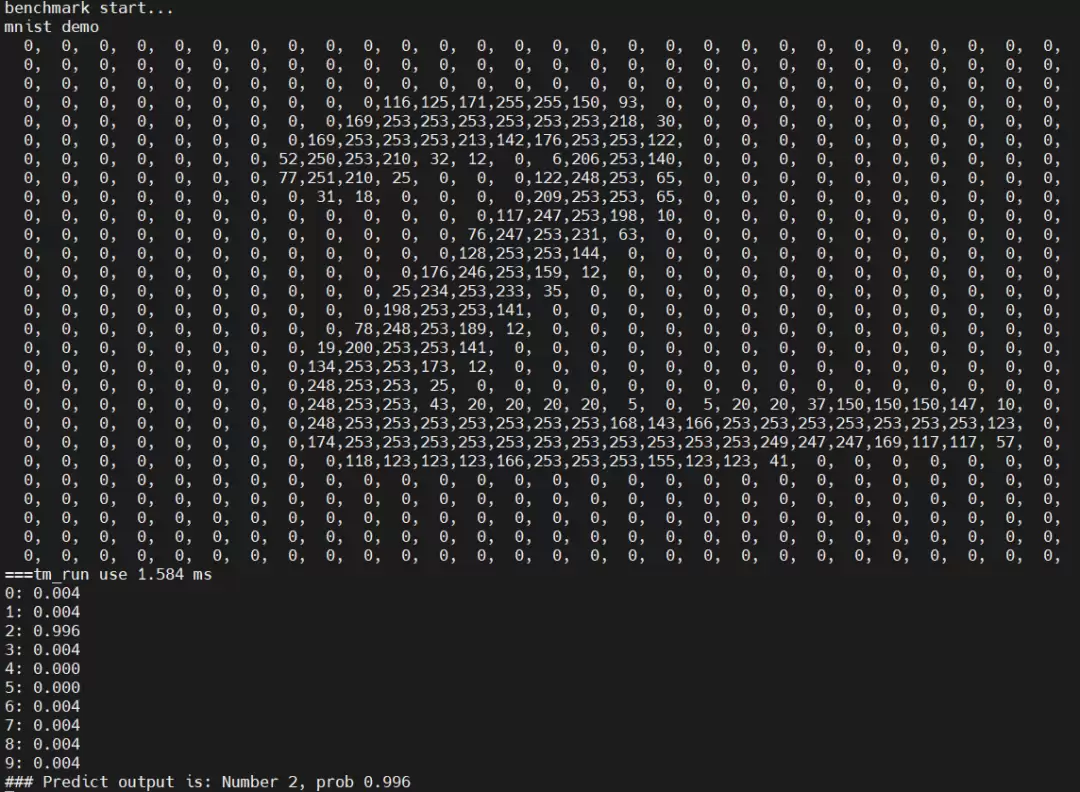

generate_project -b hpm6750evkmini -t flash_xip -f关于HPM6750项目的编译与运行，具体可参考开发环境搭建文章（链接见文末）。手写数字识别（mnist模型）运行后，串口输出结果如下：
三、基准测试
以下是对TinyMaix四种常用基准测试模型的测试结果，四个模型分别为：
- mnist —— 手写数字识别模型，输入尺寸28x28x1
- cifar —— 10分类模型，输入尺寸32x32x3
- vww —— 人体检测二分类模型，输入尺寸96x96x3，输出判断有无行人
- mbnet —— 1000分类模型，输入尺寸128x128x3
3.1 场景1: TM_MDL_INT8 + TM_OPT0
3.2 场景2: TM_MDL_INT8 + TM_OPT1
3.3 场景3: TM_MDL_FP32 + TM_OPT0
3.4 注意事项
- 在SEGGER Embedded Studio中，可通过以下路径修改优化等级：Project 'xxx' Options -> Code -> Code Generation -> Optimization Level。
- SEGGER Embedded Studio默认的堆大小为16384字节（16KB），不足以运行vww96和mbnet128模型。可通过菜单 Code -> Runtime Memory Area -> Heap Size 修改配置，例如设置为524288（512KB）即可满足需求。
- 对于FP32模型，需将RISC-V ISA设置从默认的
rv32imac改为rv32gc（Code -> Code Generation -> RIS-V ISA），以确保编译器能生成浮点运算指令。
常见问题 (FAQ)
- 问：移植时提示“undefined reference”错误怎么办？
答：通常是因为未正确包含TinyMaix的源文件或头文件路径。请检查CMakeLists.txt中是否添加了TinyMaix的源文件目录和头文件搜索路径。同时确保tm_port.h中的宏定义（如TM_LOCAL_MATH、TM_GET_US）已按HPM6750平台正确修改。 - 问：运行vww或mbnet模型时程序跑飞或死机？
答：通常由堆内存不足引发。请按上述注意事项将Heap Size设置为至少512KB。若问题依然存在，请检查是否开启了FPU相关编译选项（对于FP32模型需将ISA设为rv32gc）。 - 问：基准测试结果中的时间单位是什么？
答：TinyMaix内部使用微秒（us）计时，输出结果通常为毫秒（ms）或微秒（us），具体可查看源码中的时间打印格式。 - 问：能否在RT-Thread系统上使用TinyMaix？
答：可以。本移植基于裸机，但同样的步骤也适用于RT-Thread等RTOS环境。只需将tm_port.h中的时钟获取函数替换为RT-Thread提供的rt_tick_get()或类似函数即可。
结语
本文详细介绍了将TinyMaix轻量级AI推理框架移植到先楫HPM6750开发板的全过程，涵盖开发环境搭建、目录规划、源码修改、编译运行以及基准测试结果。通过本教程，你可以在HPM6750上轻松运行手写数字识别、图像分类等典型AI模型，为嵌入式AI应用开发筑牢基础。如需进一步了解TinyMaix的更多功能，请访问其官方仓库和文档。
