7月7日最新消息，苹果在印度的重要合作伙伴塔塔电子遭黑客入侵，发生重大网络安全事件。更令人震惊的是，内部仍处于高度保密阶段的iPhone 18系列核心资料已被提前曝光，这起泄露事件迅速引爆了整个数码圈。

在此次泄露的众多资料中，技术含量最高的莫过于iPhone 18 Pro系列的完整主板设计图。该设计图清晰显示，苹果已正式放弃沿用多年的双层主板夹心SoC方案，转向全新布局。

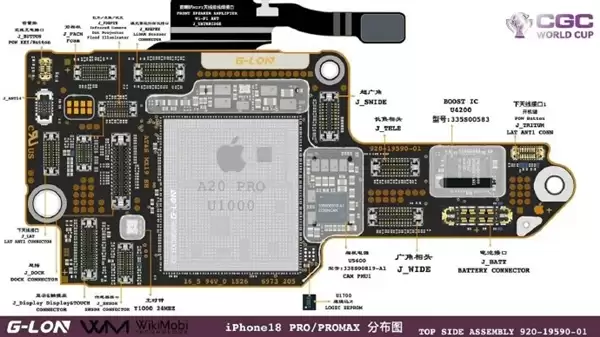

从泄露的iPhone 18 Pro主板设计图可以直观看出，苹果继续保留了备受好评的L型异形主板架构，但A20 Pro芯片被直接移至主板表层。

这一设计的最大优势在于，SoC芯片能够直接与机身内部的散热石墨、VC均热板等散热材质接触，热量无需再穿透多层PCB板即可高效散发。芯片整体热阻显著降低，长时间高负载运行时的温控表现将得到大幅改善。

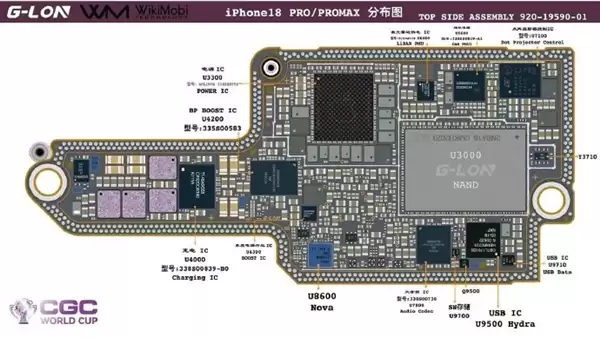

然而，任何设计都有取舍。原本位于主板外层的NAND闪存，在iPhone 18 Pro中被改至两层主板中间的夹层区域。这意味着机身外部再也无法直接接触到硬盘芯片。

这意味着，未来用户若想为手机扩容，操作难度将急剧上升。首先需要高温加热使双层主板分层，更换硬盘芯片后，还要重新进行植锡工艺，将两层主板精确贴合复位。整个流程的工艺难度、耗时以及报废风险均大幅增加——稍有不慎，整台手机就可能彻底报废。

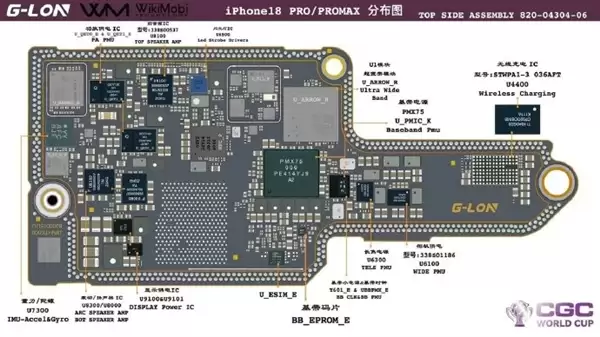

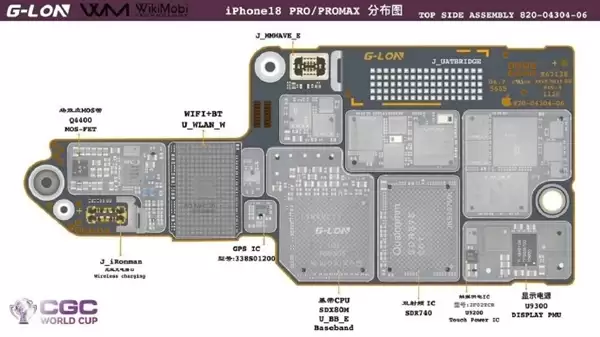

另外，泄露的主板设计图还揭示了iPhone 18 Pro的部分硬件配置：高通骁龙X80 5G基带支持6Rx接收能力，下行速率高达10Gbps、上行速率3.5Gbps，并搭配高通SDR740双射频IC、多组独立影像供电芯片（包括广角供电U6100、长焦供电U6300、LiDAR供电U6400、相机主电源U5600），以及UWB超宽带模块U_ARROW_R等。总体来看，这些升级属于Pro系列的常规迭代，并没有出现超出预期的黑科技。
