首先给出几个关键判断：当前半导体工艺领域的竞争已进入白热化阶段，而英特尔最新披露的信息，很可能将推动整个行业的竞争格局发生细微而重要的变化。

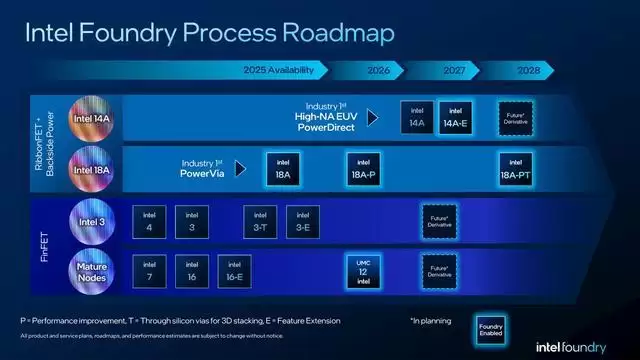

据韩国ETNews等多家行业媒体报道，面对台积电和三星电子在1.4纳米级芯片制造领域的持续施压，英特尔正在悄然调整其工艺路线图。具体而言，除了此前公布的14A标准工艺之外，英特尔还计划推出名为“14A2”（即14A Gen2）的改良版本。这并非简单的“挤牙膏”式改进，而是一次技术层面的深度升级。
先来看竞争对手的节奏：台积电预计最快明年便可让A14晶圆厂正式上线，三星则计划在2029年实现1.4纳米工艺的量产。英特尔原本计划在未来一年内推出具有突破性的14A技术，以此吸引外部代工客户，重塑其晶圆代工业务。但目前来看，仅靠14A尚显不足，还需要14A2这个“技术增强包”来增强竞争力。
在技术架构层面，标准14A工艺采用的是“PowerDirect”技术，即背面供电网络（BSPDN）。但最新消息显示，英特尔正考虑在14A2中引入更为激进的“双面”（Dual Side）供电架构——这意味着芯片的正面和背面都将承担供电任务。这绝非小改动，它直接关系到整个芯片的物理设计。
另一个关键参数是金属间距（Pitch）。标准14A的M0金属间距已缩减至28纳米，而14A2则计划通过双重图形曝光（Double Patterning）等改良技术，进一步压缩至21纳米。要知道，基础版14A已经宣称可带来约30%的晶体管密度提升，14A2的密度增益无疑将更为惊人。
不过，技术升级从来不是免费的午餐。21纳米的超细间距虽然能大幅提升High-NA EUV光刻机这类昂贵设备的利用率，进而提高单台机器的盈利能力，但也带来了一个棘手的问题——电阻大幅增加。同时，现有的纳米硅通孔（nTSVs）设计也难以承受如此高密度的电力负载。为攻克这一瓶颈，据传英特尔已采用一种复合结构：继续将背面供电网络（BSPDN）作为核心的主要供电源，但同时将一部分电力配给分配给正面金属层，以维持整体电路的稳定。这相当于为芯片设计了一套“双保险”的配电方案。
从市场格局来看，台积电目前订单量几乎饱和，这使得不少芯片设计厂商开始将目光转向英特尔和三星等其他代工厂。英特尔对重夺半导体制造领导地位充满信心，但作为晶圆代工市场的后来者，它仍需向外部客户证明其大规模量产能力。值得注意的是，后续的18A-P、14A以及全新曝光的14A2工艺，都已成为整个半导体行业瞩目的焦点。这场1.4纳米级的竞赛，才刚刚拉开序幕。
