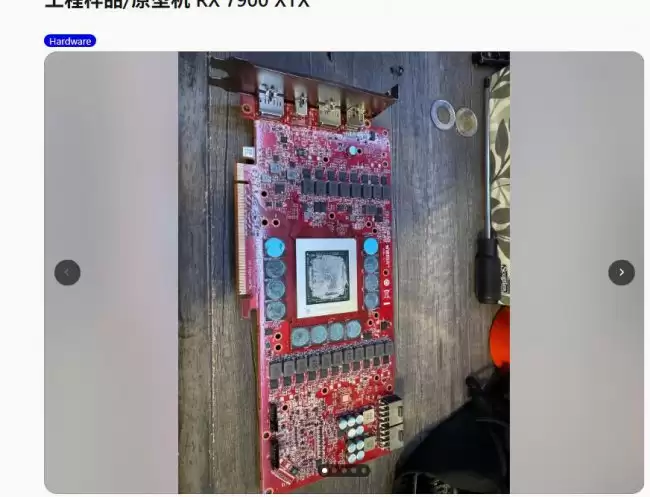

7月1日，Reddit上一名ID为u/Sha v_tech的用户发布了一组重磅信息——几张AMD Radeon RX 7900 XTX工程样机的实拍照，瞬间引爆了硬件圈。最引人注目的地方？那块显眼的红色PCB，和咱们常见的黑色公版设计截然不同。

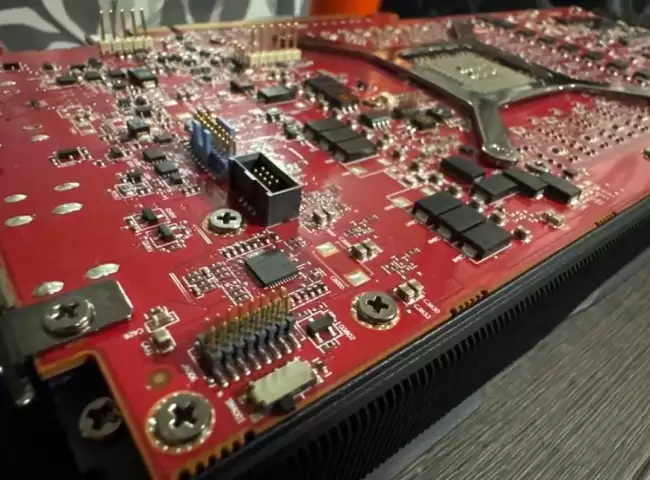

仔细观察，这张原型卡顶部还额外配备了一系列调试与验证接口：12C、PMBus、JTAG，一应俱全。工程师能够通过JTAG接口直接从GPU核心或内存控制器中提取诊断数据。简单来说，这就是专门为开发人员打造的“裸板”显卡。下面直接上图感受一下：

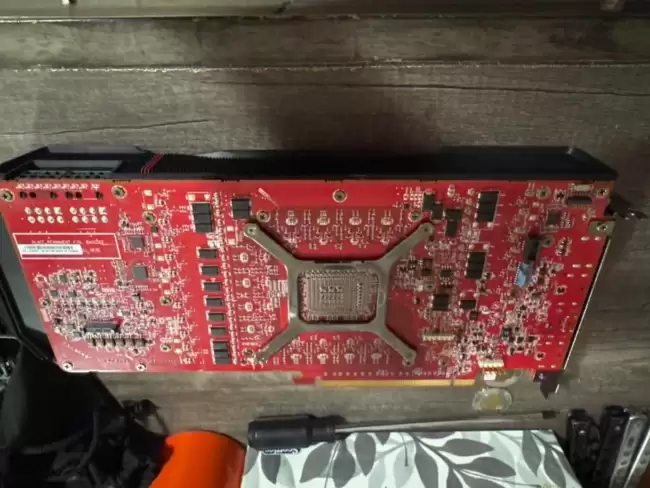

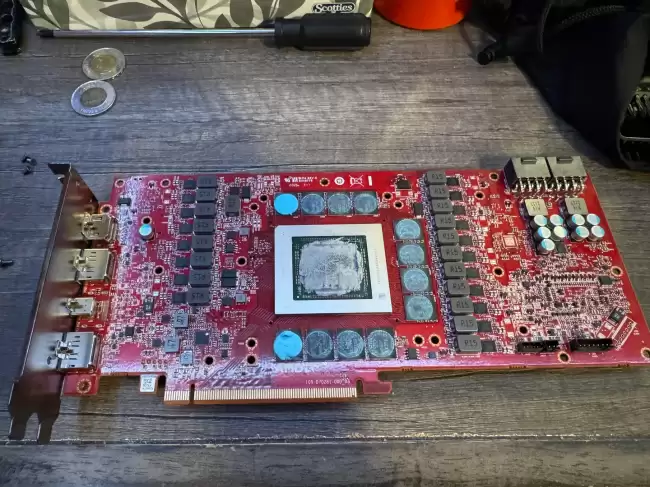

PCB布局也颇具特色。围绕Navi 31核心，总共焊接了12个显存封装芯片，按照常理推测应该是12颗2GB GDDR6，合计24GB显存。然而实际运行GPU-Z查看，只识别出16GB——这究竟是怎么回事？

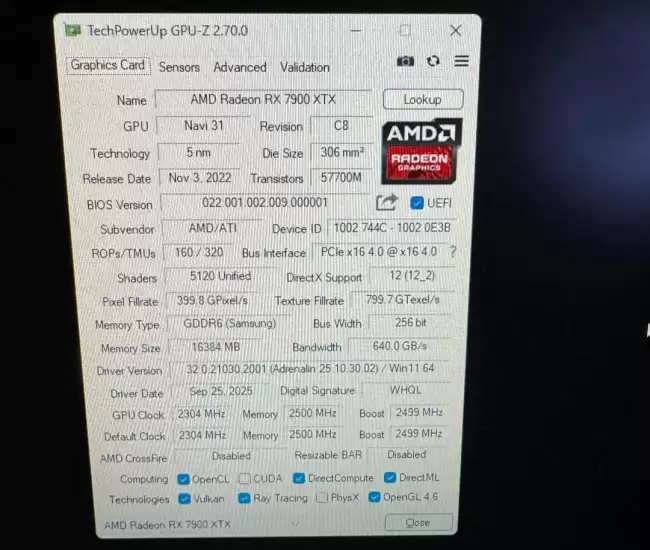

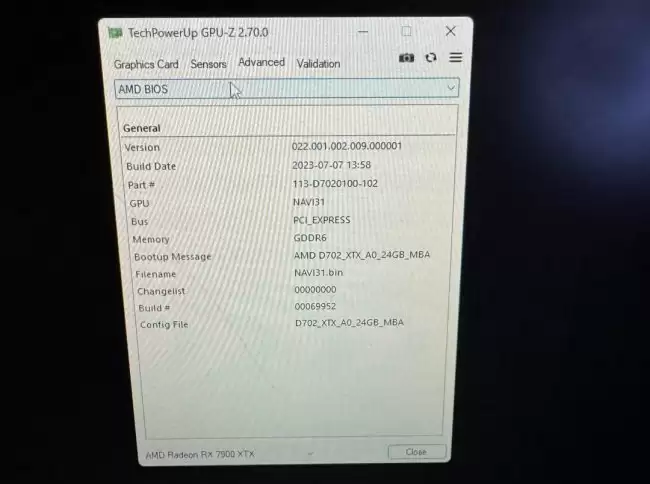

GPU-Z检测页面还显示，这张原型卡的位宽只有256-bit，而标准版RX 7900 XTX的位宽为384-bit。发帖者推测，可能是工程阶段AMD故意禁用了部分显存通道，导致显存容量和位宽双双缩水。

性能方面更加真实。这位用户表示，工程样品的实际性能与RX 7900 XT相差无几。他尝试刷入RX 7900 GRE的BIOS，希望恢复完整功能，但未能成功——看来AMD在硬件层面做了不少限制。
