苹果近日获得一项相机防抖新专利，其技术思路颇具巧思——并非依赖后期裁剪与旋转来修正画面，而是让图像传感器在物理层面实现“旋转”运动。简而言之，未来 iPhone 的相机模块可能通过旋转图像传感器来纠正画面倾斜，有效解决手持拍摄时常见的“歪斜困扰”。
先来理解“相机滚动”（Camera Roll）这个概念。它指相机绕自身光轴发生旋转，导致画面中的地平线歪斜、垂直物体看起来倾斜。日常随手拍摄照片或视频时，手腕稍一转，这种歪斜便会显现，堪称手机摄影中最普遍的视觉痛点之一。
根据专利描述，苹果设计的核心结构涵盖物镜、图像传感器、可旋转框架、执行器以及控制器。图像传感器被安装在基板上，该基板由一个可绕相机光轴转动的框架支撑。当相机外壳朝某个方向转动时，控制器会驱动传感器框架朝相反方向旋转，从而抵消滚动带来的画面倾斜。
在驱动装置方面，苹果于光轴两侧各布置了两个音圈电机（VCM）。每个电机包含磁体组件与线圈组件，通电后线圈产生洛伦兹力。两个电机输出的力大小相等、方向相反，由于它们位于光轴两侧，便形成了扭矩，带动传感器基板和图像传感器绕光轴旋转。这种对称布局的显著优势在于——既能精准控制旋转角度，又能避免额外力矩的干扰。
支撑结构上，专利采用了包含内框和外框的光学防抖支架。内框固定传感器基板与图像传感器，外框固定在相机外壳上，两者通过弹簧状的柔性连接件相连。该柔性件允许内框旋转，同时提供复位力，帮助控制器通过调节线圈电流，将传感器稳定在目标方向上。

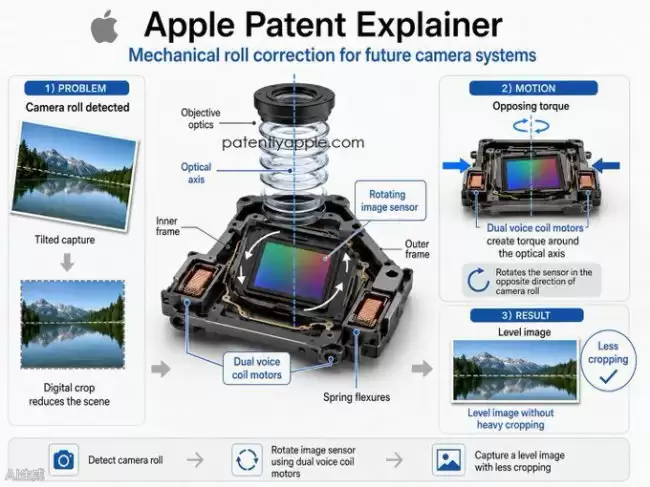

图片来自 PatentlyApple 的报道。从原理上讲，这种物理旋转传感器的方案相比纯软件校正，能保留更多画面边缘的原始信息，减少裁剪带来的画质损失。当然，从专利到量产仍需时日，但至少表明苹果在防抖技术上，从未停止探索更“硬核”的解决路径。
