先从一个问题入手：verl 为何能将复杂的 RLHF/PPO 训练流程写得像一段单进程代码，而实际计算却能跑在多 GPU worker 上？答案隐藏在 HybridFlow 的设计边界中。
核心结论很清晰：HybridFlow 将 RL 算法的控制流保留在单 controller 中，而将 rollout、logprob、value、actor/critic 更新等重型计算交给 WorkerGroup。这不是一个独立的类，而是一组源码边界——RayPPOTrainer.fit()定义高层算法执行顺序；TaskRunner和 init_workers()把 role、resource pool、worker class 装配成可调用的系统；DataProto/ TensorDict承载每一步产生的训练数据；@register和 RayWorkerGroup将一次普通方法调用转化为 dispatch、remote execute、collect 流程。这套设计带来的收益是算法可读性、后端可替换性以及角色放置的灵活性；代价是 controller 成为数据往返和调度的汇聚点。本文不展开 single_controller的完整实现细节，那是下一篇的主题。这里先建立理解 HybridFlow 的最短源码路径。
先纠正一个误解：RLHF 不是普通训练脚本
阅读 HybridFlow 之前，不要从 Ray、decorator 或 worker 细节入手。更好的入口是理解 RLHF 的系统架构。普通监督训练大多可以简化为：
batch -> forward -> loss -> backward -> optimizer step
但 PPO/GRPO 后训练并非如此。它的一个 step 至少包含：
prompt-> rollout-> reward-> old/ref logprob-> value-> advantage-> actor/critic update-> weight sync-> next rollout

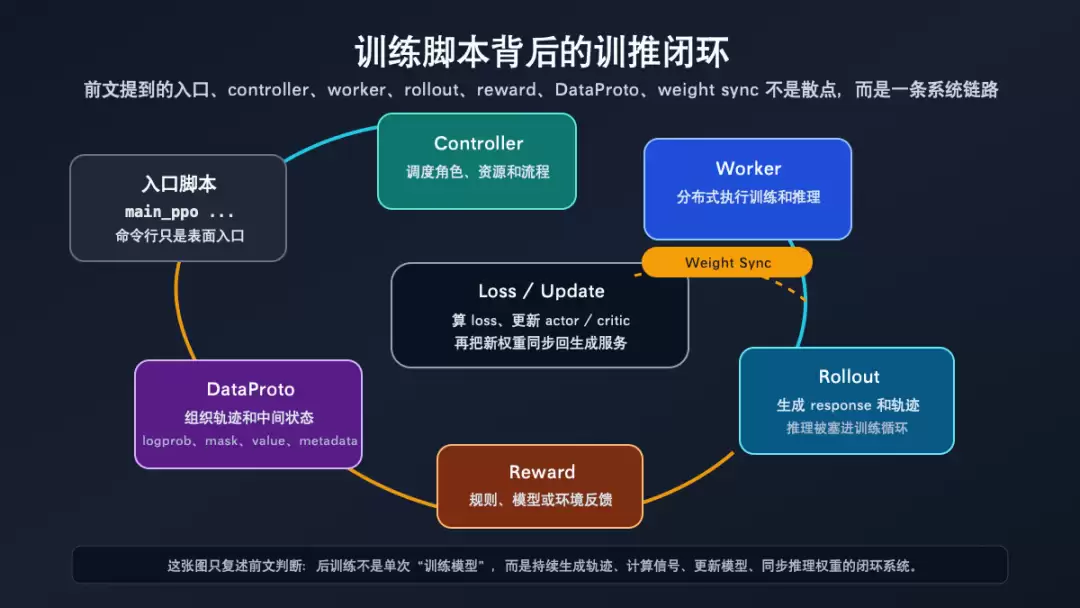

下面这张图请关注中间的闭环：rollout 依赖当前策略，reward/logprob/value 依赖 rollout 结果，actor 更新后还需将新权重同步给下一轮生成服务。
这张图的含义是：后训练系统的难点不仅在于“训练一个模型”，而是让训练、推理、奖励、数据协议与权重同步在同一个循环中对齐。HybridFlow 的作用，就是让这个循环在算法层依然可读，同时允许底层计算分布式执行。
HybridFlow 的边界：控制流留在 controller
本地文档 docs/hybrid_flow.rst:45-79将 RL dataflow 拆分为两层：control flow——高层算子执行的顺序，例如先 rollout，再算 advantage，最后训练；computation flow——每个高层算子内部的神经网络计算，如 forward、backward、optimizer step。verl 选择了第二种设计：单进程 controller 负责 control flow，多进程 worker 负责 computation flow。

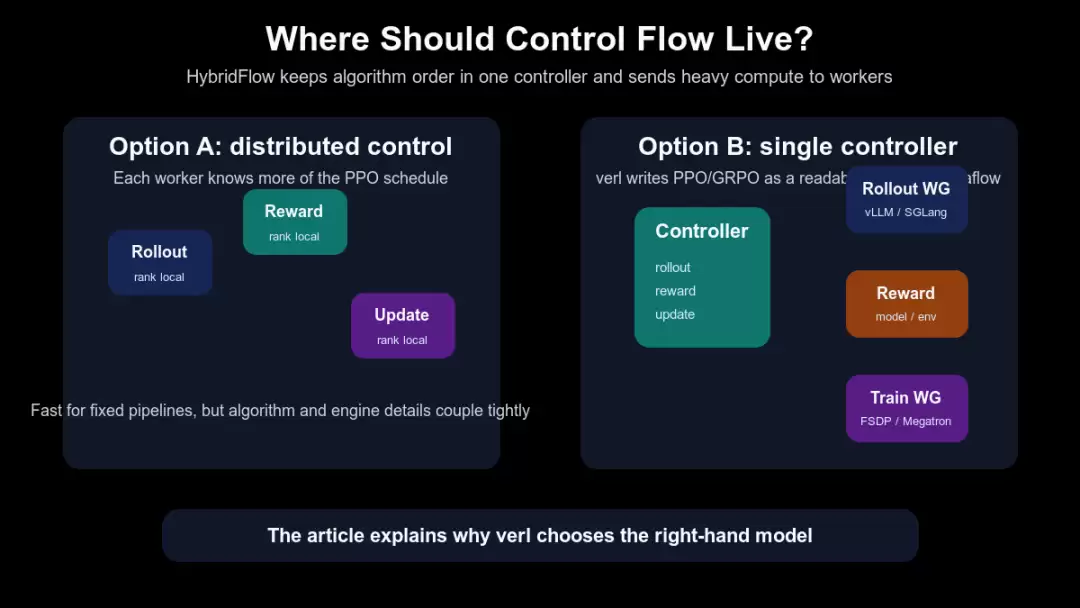

下面这张图请对比左右两种路径的取舍。左边将控制流也下沉到 worker，在固定流程中可能更紧凑；右边是 verl 的路线，将算法顺序保留在 controller，将重型计算挂载到 worker 方法之后。
图后的源码证据有三处：docs/hybrid_flow.rst:68-79明确说明 verl 采用分离 control flow 与 computation flow 的策略；verl/trainer/ppo/ray_trainer.py:1274-1279中的 fit() docstring 指出 driver 通过 RPC 调用 worker group 的 compute functions 来构造 PPO dataflow；verl/single_controller/ray/base.py:48-66中的 func_generator()展示了一次 WorkerGroup 方法调用会经过 dispatch、remote execute、collect 和可选 unpad 步骤。
因此，HybridFlow 不仅仅是“将 PPO 分布式化”。其关键在于将算法顺序与计算执行分离：controller 负责“下一步做什么”，worker 负责“这一步如何在多 GPU 上计算”。
最短源码路径：只需抓住六个点
第二篇文章不需要读完 single_controller的所有实现。建议按照以下六个关键点逐步深入：
verl/trainer/main_ppo.py:48-98run_ppo()初始化 Ray，然后启动远程TaskRunner。verl/trainer/main_ppo.py:107-187TaskRunner建立 role 到 worker class、role 到 resource pool 的映射。verl/trainer/main_ppo.py:219-311TaskRunner.run()创建 tokenizer、dataset、resource pool manager、RayPPOTrainer，随后调用init_workers()和fit()。verl/trainer/ppo/ray_trainer.py:688-884RayPPOTrainer.init_workers()将配置和资源池转化为 WorkerGroup、LLM server manager、AgentLoopManager、CheckpointEngineManager。verl/trainer/ppo/ray_trainer.py:1274-1583RayPPOTrainer.fit()写出 PPO 的高层 dataflow。verl/workers/engine_workers.py:631-650和verl/single_controller/ray/base.py:48-66worker 方法通过@register声明分布式调用规则；WorkerGroup 调用时执行 dispatch、remote、collect。

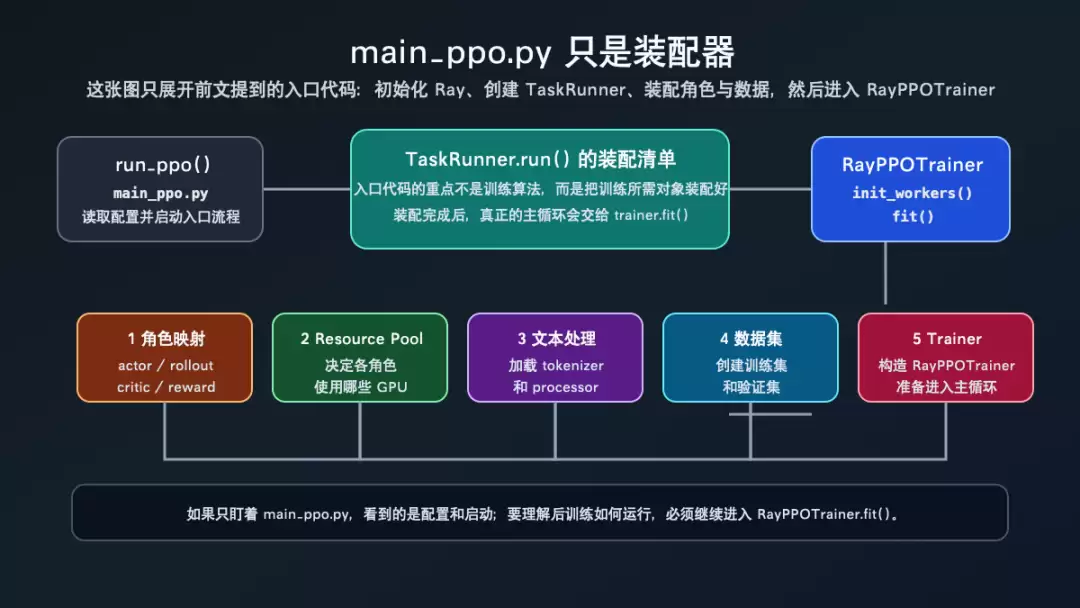

下面这张图只解决一个问题：从入口脚本走到 PPO 主循环，中间需要经过哪些源码层。
图后要牢记三层分工：main_ppo.py是启动和装配层，而非训练算法层；init_workers()是系统对象初始化层，负责连接资源、worker 和 manager；fit()是算法 dataflow 层，读者应在此处查看 PPO/GRPO 的阶段顺序。
装配层：先有 role，再有 resource pool
TaskRunner的职责并非训练，而是先将 RLHF 中的 high-level operator 角色化。源码中有两个核心字典：
self.role_worker_mapping = {}
self.mapping = {}
role_worker_mapping回答“哪个 role 使用哪个 worker class”；mapping回答“哪个 role 放入哪个 resource pool”。在当前代码中：actor/rollout/ref 使用 ActorRolloutRefWorker，默认映射到 global_pool，见 verl/trainer/main_ppo.py:122-142；critic 使用 TrainingWorker，默认也映射到 global_pool，见 verl/trainer/main_ppo.py:144-152；reward model 和 teacher model 先登记资源池映射，不在此处注册训练 worker，见 verl/trainer/main_ppo.py:189-208；init_resource_pool_mgr()根据 GPU 数量和节点数创建 ResourcePoolManager，见 verl/trainer/main_ppo.py:154-187。

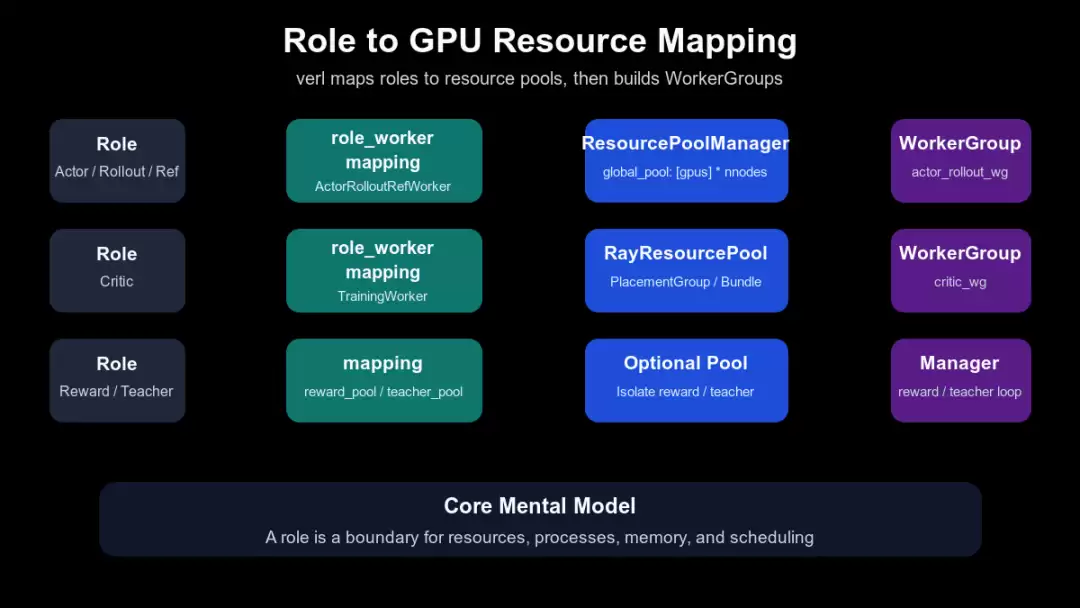

下面这张图请关注 role、resource pool、WorkerGroup 的边界。它并非说明所有角色必须 colocate，而是强调 controller 首先看到的是角色和资源池，而非裸 Ray actor。
图后的设计含义是：算法主循环不直接关心 rank、进程和 GPU 拓扑。它只需要知道 actor、critic、ref、reward、rollout 这些 high-level operator 是否已被装配成可调用对象。
init_workers()：将配置变成可调用系统
RayPPOTrainer.init_workers()是从“配置描述”走向“可调用系统”的关键步骤。它先创建资源池和 role/class 映射：self.resource_pool_manager.create_resource_pool()（verl/trainer/ppo/ray_trainer.py:695）；self.resource_pool_to_cls = ...（verl/trainer/ppo/ray_trainer.py:697）；actor/rollout/ref 放入 actor resource pool（verl/trainer/ppo/ray_trainer.py:699-709）；critic 被转换为 TrainingWorkerConfig后放入 critic resource pool（verl/trainer/ppo/ray_trainer.py:713-738）。
随后创建 WorkerGroup：
create_colocated_worker_cls(class_dict)-> RayWorkerGroup(resource_pool, ray_cls_with_init)-> spawn(prefix_set=class_dict.keys())
对应 verl/trainer/ppo/ray_trainer.py:773-783。后半段再接入推理和环境侧组件：RewardLoopManager（verl/trainer/ppo/ray_trainer.py:812-822）；LLMServerManager.create(...)（verl/trainer/ppo/ray_trainer.py:854-856）；AgentLoopManager.create(...)（verl/trainer/ppo/ray_trainer.py:863-868）；CheckpointEngineManager(...)（verl/trainer/ppo/ray_trainer.py:870-884）。这解释了为什么主循环中的一句 generate_sequences(...)并非普通的 model.generate()，其背后已经连接了 rollout server、agent loop、reward loop、teacher client 和 checkpoint replicas。
fit()：PPO dataflow 被写成单进程程序
现在进入第二篇的核心：RayPPOTrainer.fit()。其 docstring 说明 driver process 通过 RPC 调用 worker group 的 compute functions 来构造 PPO dataflow，轻量级的 advantage computation 在 driver process 上完成，见 verl/trainer/ppo/ray_trainer.py:1274-1279。

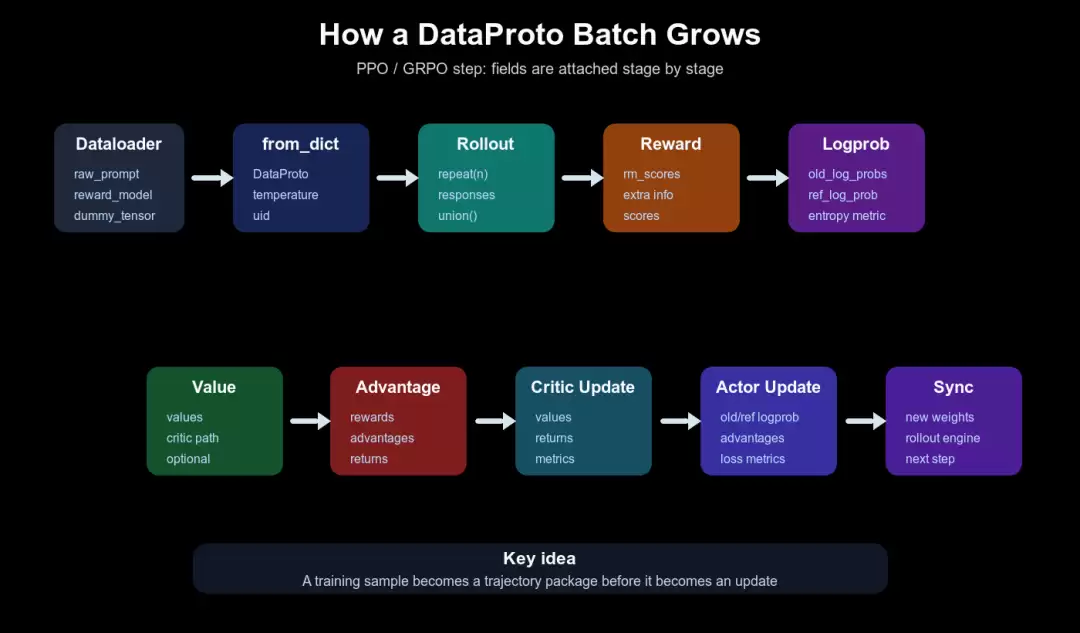

下面这张图请观察 DataProto 如何在一个 step 中不断增加字段。rollout 增加 response，reward 增加 score，logprob/value 增加训练信号，advantage 将这些信号转化为 update 所需的字段。
图后的源码路径可以压缩为：
DataProto.from_single_dict(batch_dict)-> _get_gen_batch-> repeat rollout.n-> async_rollout_manager.generate_sequences-> batch.repeat batch.union(response)-> reward-> _compute_old_log_prob-> _compute_ref_log_prob-> _compute_values-> compute_advantage-> _update_critic-> _update_actor-> checkpoint_manager.update_weights
这些步骤集中在 verl/trainer/ppo/ray_trainer.py:1330-1583。这里有若干分支需要注意，但不需要在第二篇展开：REMAX 将 sampled rollout 和 greedy baseline 合并到同一次生成请求中，见 verl/trainer/ppo/ray_trainer.py:1358-1390；rollout correction 可以选择 bypass 或 recompute old logprobs，见 verl/trainer/ppo/ray_trainer.py:1435-1482；ref policy、critic 均按配置条件执行，见 verl/trainer/ppo/ray_trainer.py:1484-1494；actor 更新后，checkpoint_manager.update_weights(...)将训练侧权重同步给 rollout replicas，见 verl/trainer/ppo/ray_trainer.py:1581-1583。这些分支说明 fit()并非刻板脚本，而是高层 dataflow 的编排位置。
_compute_*：controller 和 worker 的桥梁
fit()中会调用几类短函数：
self._compute_old_log_prob(batch)
self._compute_ref_log_prob(batch)
self._compute_values(batch)
self._update_actor(batch)
self._update_critic(batch)
这些函数并非重型计算本身。它们的职责是将 controller 侧的 DataProto转换为 worker 侧更适合处理的 TensorDict，设置元信息，调用 WorkerGroup，再将返回结果封装回 DataProto。

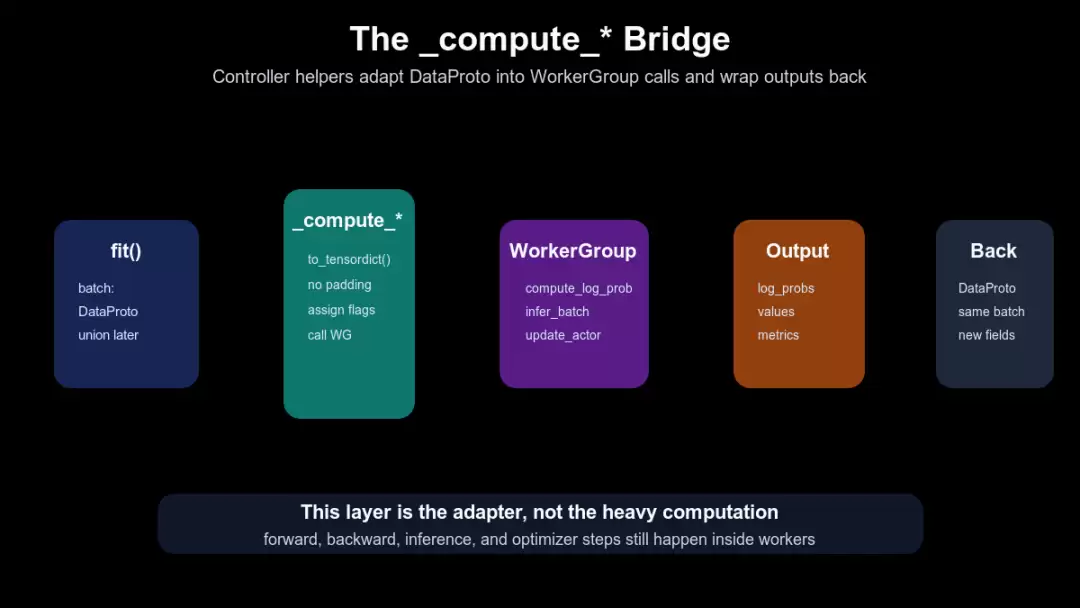

下面这张图请关注数据类型和职责变化：fit()持有 DataProto，_compute_*将其转为 TensorDict，WorkerGroup 返回 logprob/value/metrics，结果再回到 DataProto。
以 _compute_old_log_prob()为例，源码路径为：batch.to_tensordict()（verl/trainer/ppo/ray_trainer.py:1171）；left_right_2_no_padding(...)（verl/trainer/ppo/ray_trainer.py:1173）；tu.assign_non_tensor(...)（verl/trainer/ppo/ray_trainer.py:1176-1181）；self.actor_rollout_wg.compute_log_prob(batch_td)（verl/trainer/ppo/ray_trainer.py:1182）；DataProto.from_tensordict(...)（verl/trainer/ppo/ray_trainer.py:1201-1202）。同样的桥接模式也出现在 _compute_ref_log_prob()、_compute_values()、_update_actor()、_update_critic()，集中在 verl/trainer/ppo/ray_trainer.py:1130-1272。这说明 controller 不做 actor forward/backward，也不做 critic forward/backward。controller 的任务是准备 batch、选择阶段、调用对应的 WorkerGroup、合并返回结果。
@register：普通方法调用背后的分布式协议
桥梁的另一端是 worker 方法上的 @register。ActorRolloutRefWorker中有三个关键方法：
@register(dispatch_mode=make_nd_compute_dataproto_dispatch_fn(mesh_name="ref"))
def compute_ref_log_prob(...)
@register(dispatch_mode=make_nd_compute_dataproto_dispatch_fn(mesh_name="actor"))
def compute_log_prob(...)
@register(dispatch_mode=make_nd_compute_dataproto_dispatch_fn(mesh_name="actor"))
def update_actor(...)

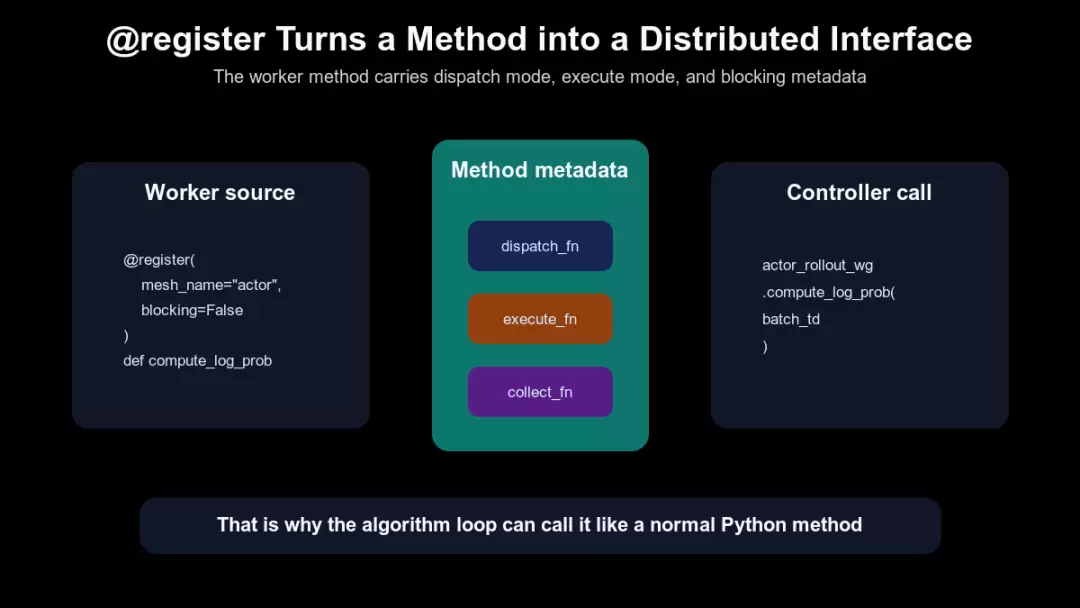

对应 verl/workers/engine_workers.py:631-650。下面这张图请关注三层关系：worker 源码上有装饰器，装饰器将 dispatch/execute/blocking 元信息挂在方法上，controller 侧看到的只是一个普通方法调用。
图后的关键源码为：register()在 verl/single_controller/base/decorator.py:398-444，它为方法挂上 dispatch_mode、execute_mode、blocking；make_nd_compute_dataproto_dispatch_fn(mesh_name)在 verl/single_controller/base/decorator.py:300-304，它返回 mesh-specific dispatch/collect 函数；func_generator()在 verl/single_controller/ray/base.py:48-66，它实际执行 dispatch、Ray remote execute、collect 和可选 unpad。
因此 controller 写：self.actor_rollout_wg.compute_log_prob(batch_td)，背后发生的是：dispatch_fn-> execute_fn(method_name, ...)-> optional ray.get-> collect_fn-> unpad if needed。下一篇讲 single_controller，就是要拆解这条链路。
DataProto：高层 dataflow 中流动的是训练证据
DataProto是 controller 侧 dataflow 的标准容器。其定义在 verl/protocol.py:318-328，由三部分组成：
batch: TensorDict
non_tensor_batch: dict
meta_info: dict

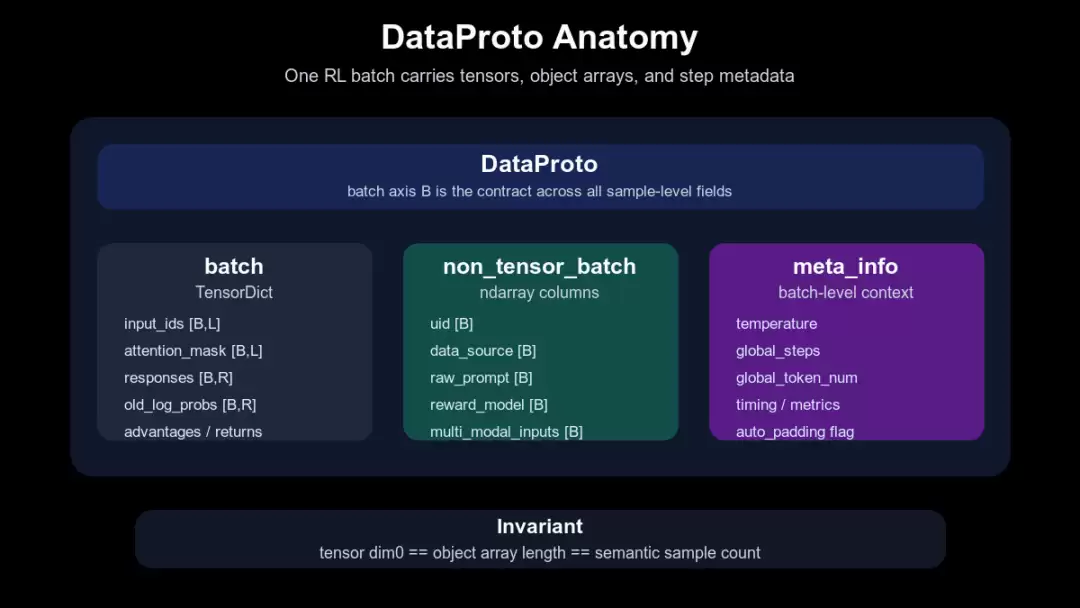

下面这张图需与 fit()中的 batch.union(...)一起理解。DataProto 不仅存放 tensor；它还需让 uid、reward extra info、temperature、global step、metrics 等上下文与 tensor 字段保持在同一 batch 轴。
在第二篇中，需要记住 DataProto 的五个操作：from_single_dict()将 dataloader 输出转换为 DataProto，见 verl/protocol.py:480-493；repeat()支持 rollout.n多采样，见 verl/protocol.py:971-1100；union()将每个阶段的新字段合并回 batch，见 verl/protocol.py:781-798；chunk()/ concat()支持切分和合并，见 verl/protocol.py:864-961；to_tensordict()支持进入 worker 前变换视图，见 verl/protocol.py:1102-1126。这就是为什么我们将 DataProto 称为“训练证据”的载体。rollout 后有 response；reward 后有 score；logprob/value 后有 policy/value 信号；advantage 后才有 actor/critic update 所需的字段。
取舍：可读算法流换来中心化数据往返
到这里可以回到设计取舍。HybridFlow 的收益是：算法顺序集中在 fit()，计算后端被 worker 抽象隔离，角色和资源可以通过 mapping 重放置。docs/hybrid_flow.rst:203-206也将“更换 computation backend”和“更改 WorkerGroup/ResourcePool placement”列为此范式的重要 takeaways。但收益并非免费。本地文档 docs/hybrid_flow.rst:75-79已指出，分离 control flow 与 computation flow 会带来额外的数据通信开销。

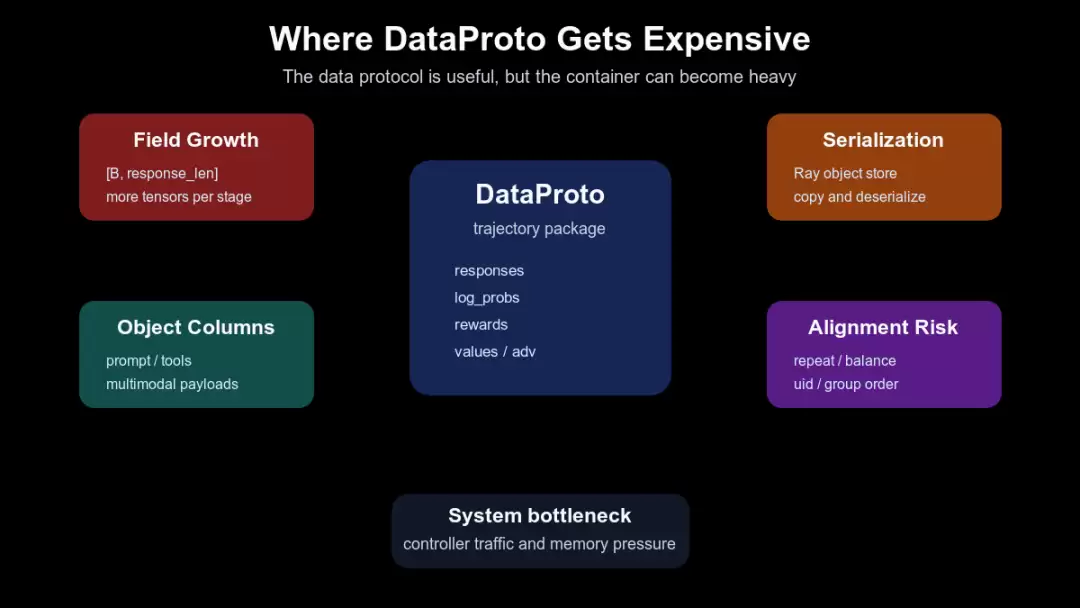

下面这张图请关注四类成本：字段增长、object columns、序列化、对齐风险。它并非说明 DataProto 设计错误，而是提醒读者：统一协议越有用，它经过 controller 时也可能变得越重。
源码中的表现很具体：rollout 结果回到 controller，再通过 batch.union(gen_batch_output)合并，见 verl/trainer/ppo/ray_trainer.py:1404-1406；reward、old logprob、ref logprob、values 都会将结果合并回 batch，见 verl/trainer/ppo/ray_trainer.py:1426-1494；advantage 在 driver/controller 上计算，见 verl/trainer/ppo/ray_trainer.py:1496-1541；actor/critic update 的 metrics 回到 controller，见 verl/trainer/ppo/ray_trainer.py:1543-1586；actor 更新后还要同步权重给 rollout replicas，见 verl/trainer/ppo/ray_trainer.py:1581-1583。因此本文的判断可以更精确地表述为：HybridFlow 用 controller 上的可读算法流程，换取了更多的跨 worker 数据往返、collect 等待和协议字段管理成本。这不是缺点清单，而是理解 verl 后续文章的入口。第三篇讲 single_controller，就是要看这种“普通方法调用”的成本与收益如何在 dispatch/collect 层落地。
小结：第二篇只需记住这条边界
读完第二篇，应记住三句话：
RayPPOTrainer.fit()写 RLHF/PPO 的高层 dataflow
WorkerGroup @register将 high-level operator 变成分布式执行
DataProto / TensorDict在 controller 和 worker 之间携带训练证据
回到本系列地图，第一篇解释了为何 AI 后训练不是一个训练脚本；第二篇将系统拆解为 dataflow、controller、worker 和协议边界。下一篇将进入 Single Controller：一次看似普通的 Python 方法调用，如何变成一组 Ray worker 上的 dispatch、execute、collect。
本文源码索引
概念文档：
docs/hybrid_flow.rst:45-79：control flow / computation flow 以及 verl 的分离策略。docs/hybrid_flow.rst:160-177：dispatch、collect 与@register的文档解释。docs/hybrid_flow.rst:180-206：PPO 主循环示意和 takeaways。
入口和装配：
verl/trainer/main_ppo.py:48-98：run_ppo()初始化 Ray 并启动远程TaskRunner。verl/trainer/main_ppo.py:107-187：TaskRunner的 role mapping 与 resource pool mapping。verl/trainer/main_ppo.py:219-311：TaskRunner.run()装配 dataset、resource pool、trainer，并调用init_workers()/fit()。verl/trainer/ppo/ray_trainer.py:688-884：init_workers()创建 WorkerGroup、reward loop、LLM server、agent loop 和 checkpoint manager。
PPO 主循环：
verl/trainer/ppo/ray_trainer.py:1274-1279：fit()docstring 对 PPO dataflow 的说明。verl/trainer/ppo/ray_trainer.py:1330-1406：dataloader batch、uid、rollout、repeat、union。verl/trainer/ppo/ray_trainer.py:1426-1541：reward、old logprob、ref logprob、values、advantage。verl/trainer/ppo/ray_trainer.py:1543-1583：critic update、actor update、weight sync。
controller 到 worker：
verl/trainer/ppo/ray_trainer.py:1130-1272：_compute_values()、_compute_ref_log_prob()、_compute_old_log_prob()、_update_actor()、_update_critic()。verl/workers/engine_workers.py:76-81：TrainingWorker的定位。verl/workers/engine_workers.py:238-385：TrainingWorker的train_mini_batch()、train_batch()、infer_batch()。verl/workers/engine_workers.py:439-650：ActorRolloutRefWorker的 actor/ref/rollout 组合及 high-level methods。
协议和分发：
verl/protocol.py:318-328：DataProto 三层结构。verl/protocol.py:480-493：from_single_dict()。verl/protocol.py:781-798：union()。verl/protocol.py:864-961：chunk()/concat()。verl/protocol.py:971-1100：repeat()。verl/protocol.py:1102-1126：to_tensordict()。verl/single_controller/base/decorator.py:300-304：mesh-specific DataProto dispatch/collect 函数生成。verl/single_controller/base/decorator.py:398-444：register()为 worker method 挂分布式元信息。verl/single_controller/ray/base.py:48-66：func_generator()执行 dispatch、remote、collect。
