最近，奎芯科技在芯片IP领域迈出了重要一步——其自主研发的LPDDR5X PHY IP，基于8nm先进工艺成功完成了流片验证。实测数据表现抢眼：不仅稳定达到9600Mbps的标准速率，更超频突破至10.8Gbps。在先进制程节点上挑战内存带宽极限，这一成果为高性能计算和AI边缘计算场景提供了一款极具性价比的内存接口解决方案。
满血性能：从标准到巅峰的跨越

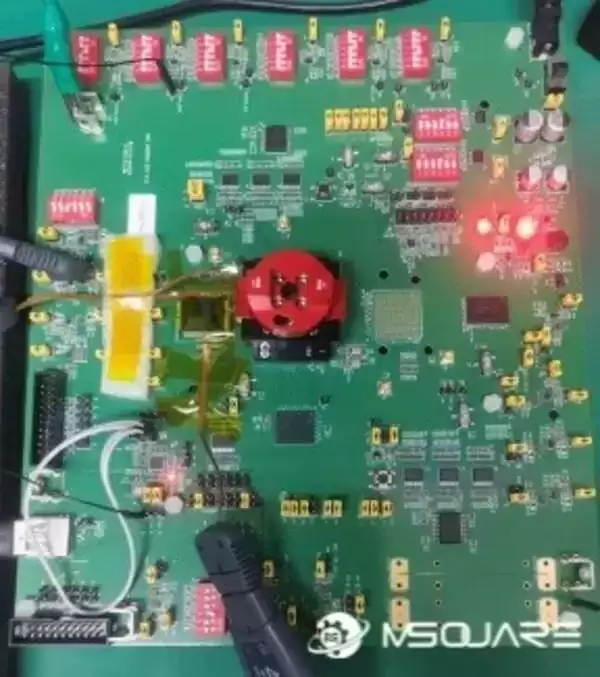

2-rank DRAM测试子板挂载方案
本次流片验证采用挂载2-rank DRAM测试子板的方案，覆盖了从低速到极速的完整工作范围。具体关键点如下：
- 满血达标：在1000Mbps至9600Mbps的速率区间内，DLL均能实现精准锁定，稳定性表现优异。
- 极致突破：完成8533Mbps和9600Mbps的标准读写测试只是基础，真正亮眼的是成功实现了10.8Gbps的超频运行。
- 信号质量：示波器实测眼图（见下图）在10.8Gbps超高带宽下依然清晰，裕量充足，表明PHY IO的驱动能力与信号完整性均非常出色。

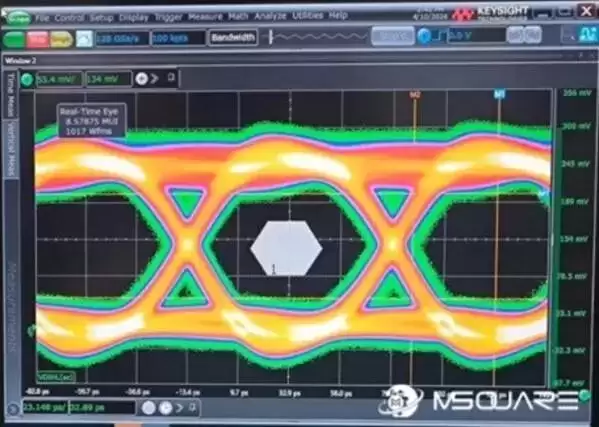

10.8Gbps速率下实测眼图，眼宽与眼高裕量充足
技术深耕：全栈功能验证通过
报告显示，这套LPDDR5X IP在硬件电路和固件算法层面均已达到商用就绪标准：
- 核心电路稳健：PHY PLL工作正常，输出频率与寄存器预期读取值一致；ZQ电阻校准及IO配置均符合设计预期。
- 软件算法成熟：关键的SW Training环节实现全项通过，包括DCC、CBT、Write Leveling以及复杂的Read/Write DQ 1D/2D Training。这意味着该IP能够自动适应不同环境，客户基本可以“即插即用”。
- 高负载支持：成功通过2-rank DRAM挂载测试，大容量、重负载场景下的可靠性得到充分验证。
这些全栈功能验证的通过，意味着IP已具备商用能力。对客户而言，采用奎芯科技的LPDDR5X IP可获得两大直接优势：
- 在8nm工艺上即可实现原本需要更先进制程才能达到的内存带宽；
- “硅验证+完整训练算法”的组合大幅降低了集成风险，芯片上市周期显著缩短。
奎芯LPDDR5X IP：先进制程下的高性能之选
在高性能计算、智能座舱、边缘AI以及高端移动设备领域，内存带宽与功耗早已成为核心瓶颈。此次基于知名FAB 8nm工艺的LPDDR5X IP成功验证，是奎芯科技为业界带来的又一款高性能产品。未来，他们将继续为全球SoC厂商提供更具竞争力的先进连接方案，助力AI与高性能计算时代的产业升级。
