蒙特卡罗法构建六自由度机器人工作空间Matlab仿真代码

时间：2026-06-18 16:37

基于蒙特卡洛随机采样法，在MATLAB中对六自由度机器人各关节角度范围进行大量随机取值，通过运动学正解计算末端位置并绘制点云，实现可达工作空间的可视化。该方法不受关节数目限制，直观高效，适用于机器人初期设计与验证。

基于Matlab蒙特卡洛法的六自由度机器人工作空间构建

先聊一个核心概念：工作空间。

无论你是刚接触机器人技术，还是已经在进行轨迹规划任务，工作空间都是评估机械臂性能的关键指标之一。简单来说，它指的是机器人末端执行器能够“触及”到的所有位置点的集合。那么，如何高效、直观地将这一空间可视化出来？本文的核心正是介绍一种基于蒙特卡洛随机采样法的实现思路，并在MATLAB环境中将其运行成功。

一、蒙特卡洛法与机器人工作空间概述

分析机械臂工作空间时，行业内常见的方法有三种：几何构建法、解析法和数值计算法。几何法直观易懂，但受关节数量限制较大；解析法推导过程复杂；而传统数值法往往计算量庞大。蒙特卡洛法作为数值法的一个衍生分支，通过随机概率的思想，在算法效率与结果准确性之间找到了一个较为理想的平衡点。

1. 蒙特卡洛法

蒙特卡洛法应用于机械臂工作空间分析时，其核心逻辑并不复杂：

每个关节都在其允许的角度范围内正常工作；
让所有关节在各自范围内随机遍历取值；
将末端位置的所有随机点汇总起来，就构成了近似的工作空间。

这种方法的优势在于，不受关节数量的严格限制，尤其适合处理多自由度、复杂构型的机器人系统。

2. 机器人工作空间

工作空间，通俗理解就是机器人末端执行器在运动过程中所能扫过的总体积。它直接受到机器人几何结构以及每个关节机械限位的约束。

以六自由度机器人为例，每个关节都有不同的角度边界。比如之前文章中建立模型时用到的 qlim 函数，就将6个关节的范围定义得非常明确：

L1.qlim = [(-165/180)*pi, (165/180)*pi];
L2.qlim = [( -95/180)*pi, (70/180)*pi];
L3.qlim = [( -85/180)*pi, (95/180)*pi];
L4.qlim = [(-180/180)*pi, (180/180)*pi];
L5.qlim = [(-115/180)*pi, (115/180)*pi];
L6.qlim = [(-360/180)*pi, (360/180)*pi];

工作空间又细分为可达工作空间和灵活工作空间。前者是机器人末端能够到达的所有位置集合，后者则是能以任意姿态到达的位置集合——显然是前者的子集。本文重点讨论的是更基础的可达工作空间。

二、rand函数的应用

1. rand函数

蒙特卡洛法的随机性，在MATLAB中主要通过 rand() 函数来实现。下面是 rand() 的几种常用语法格式：

语法	说明
X = rand	返回一个在区间 (0,1) 内均匀分布的随机数
X = rand(n)	返回一个 n×n 的随机数矩阵
X = rand(sz1,…,szN)	返回由随机数组成的 sz1×…×szN 数组
X = rand(sz)	返回由随机数组成的数组，大小由向量 sz 指定
X = rand(___,typename)	返回指定数据类型的随机数数组
X = rand(___,‘like’,p)	返回与 p 同一对象类型的随机数数组
X = rand(s,___)	从指定随机数流 s 生成数字

2. 随机画点

理解了 rand() 的用法之后，下一步就是如何用它生成关节角度范围内的随机值。通用的代码实现非常简单：

thetamin*(pi/180) + (thetamax-thetamin)*(pi/180)*rand;

这句话的含义是：以角度范围的最小值为基准，再加上（最大值与最小值之差范围内的随机数），从而得到当前关节轴的随机角度值。

三、基于蒙特卡洛法采用运动学正解构建工作空间

1. 运动学正解

这里直接给出正解的脚本函数 MODtransmatrix。如果想深入了解正解的推导过程，可以回顾往期相关文章。

function [T06] = MODtransmatrix(theta1,theta2,theta3,theta4,theta5,theta6)

% 连杆偏移
d1 = 398; d2 = -0.299; d3 = 0; d4 = 556.925; d5 = 0; d6 = 165;
% 连杆长度
a1 = 0; a2 = 168.3; a3 = 650.979; a4 = 156.240; a5 = 0; a6 = 0;
% 连杆扭角
alpha1 = 0; alpha2 = pi/2; alpha3 = 0; alpha4 = pi/2; alpha5 = -pi/2; alpha6 = pi/2;

MDH = [theta1     , d1, a1, alpha1;
       theta2+pi/2, d2, a2, alpha2;
       theta3     , d3, a3, alpha3;
       theta4     , d4, a4, alpha4;
       theta5     , d5, a5, alpha5;
       theta6     , d6, a6, alpha6];

% 各连杆变换矩阵计算
T01 = [cos(MDH(1,1)) -sin(MDH(1,1)) 0 MDH(1,3);
       sin(MDH(1,1))*cos(MDH(1,4)) cos(MDH(1,1))*cos(MDH(1,4)) -sin(MDH(1,4)) -sin(MDH(1,4))*MDH(1,2);
       sin(MDH(1,1))*sin(MDH(1,4)) cos(MDH(1,1))*sin(MDH(1,4))  cos(MDH(1,4))  cos(MDH(1,4))*MDH(1,2);
       0 0 0 1];
% ... 后续的 T12, T23, T34, T45, T56 按相同格式计算 ...
T06 = T01*T12*T23*T34*T45*T56;
end

需要特别留意一点：由于机器人在第二个关节处存在90°的偏移量，因此在代码中 theta2 后面加上了 pi/2 进行补偿。

2. 构建工作空间

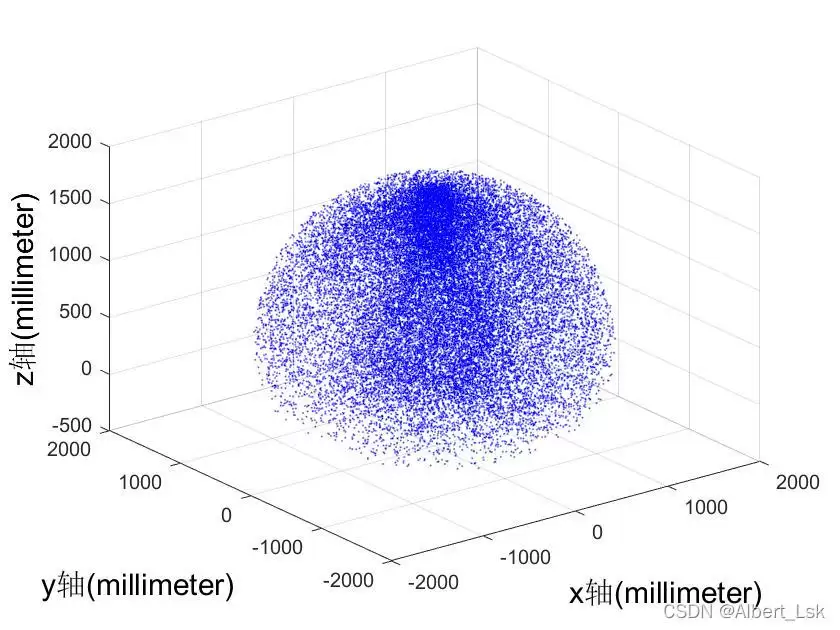

首先为每个关节设定角度限位，然后利用正解函数计算末端位置，最后通过 plot3() 将这些点绘制出来，工作空间就能一目了然地呈现。

实现代码如下：

theta1min = -165; theta1max = 165;
theta2min = -95 ; theta2max = 70 ;
theta3min = -85 ; theta3max = 95 ;
theta4min = -180; theta4max = 180;
theta5min = -115; theta5max = 115;
theta6min = -360; theta6max = 360;

n = 30000;
x = zeros; y = zeros; z = zeros;

for i = 1:n
    theta1 = theta1min*(pi/180) + (theta1max-theta1min)*(pi/180)*rand;
    theta2 = theta2min*(pi/180) + (theta2max-theta2min)*(pi/180)*rand;
    theta3 = theta3min*(pi/180) + (theta3max-theta3min)*(pi/180)*rand;
    theta4 = theta4min*(pi/180) + (theta4max-theta4min)*(pi/180)*rand;
    theta5 = theta5min*(pi/180) + (theta5max-theta5min)*(pi/180)*rand;
    theta6 = theta6min*(pi/180) + (theta6max-theta6min)*(pi/180)*rand;

    Tws = MODtransmatrix(theta1,theta2,theta3,theta4,theta5,theta6);
    x(i) = Tws(1,4);
    y(i) = Tws(2,4);
    z(i) = Tws(3,4);
end

figure('color',[1 1 1]);
plot3(x,y,z,'b.','MarkerSize',0.5)
hold on
xlabel('x轴(millimeter)','color','k','fontsize',15);
ylabel('y轴(millimeter)','color','k','fontsize',15);
zlabel('z轴(millimeter)','color','k','fontsize',15);
grid on
