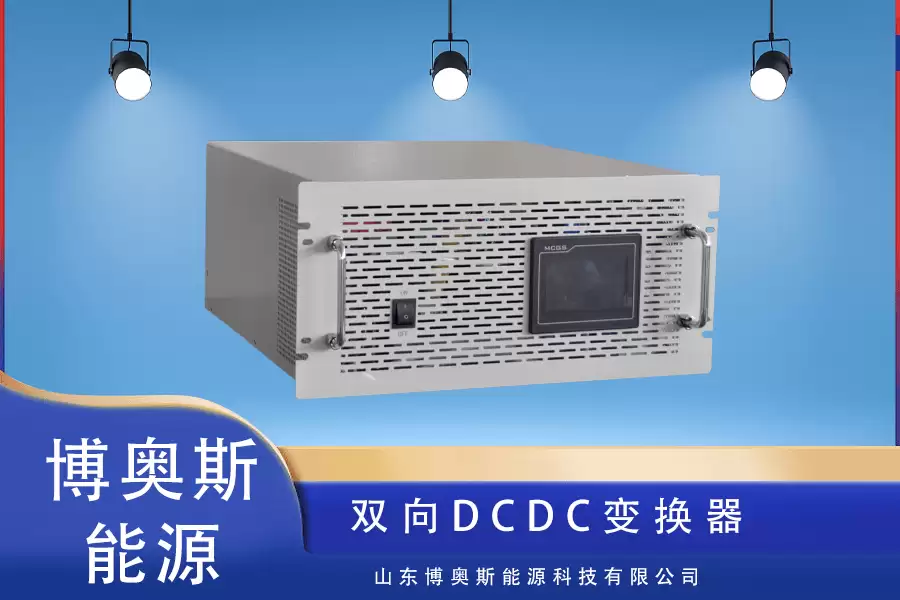

先说一个核心判断：双向DC-DC变换器的散热问题，已经从“设计考量”演变成了“技术天花板”。在新能源汽车、储能系统和微电网这些前沿赛道上，它确实是能量双向流动的中枢，电动汽车V2G技术能不能落地、光伏储能系统调度效率高不高，都绕不开它。但问题在于——系统集成度越来越高，功率密度疯长，散热却越来越难。这才是真正的瓶颈。

行业对功率密度的追求，确实已经到了近乎狂热的地步。尤其在车载场景，电池包把空间占了大半，留给DC-DC变换器的物理尺寸就那么一点点，可它要处理的功率却在快充、V2G这些功能的推动下持续飙升。如何突破功率密度极限？三个方向齐头并进：高频化——采用碳化硅和氮化镓这类宽禁带半导体，将开关频率从几十千赫兹提升到几百千赫兹甚至兆赫兹级别，磁性元件体积显著缩小；集成化——借助平面变压器、PCB绕组技术、3D堆叠封装，把功率器件、驱动电路、控制电路深度整合；拓扑优化——利用CLLLC谐振变换器、双有源桥这类高效结构，减少功率级数和中间损耗。

但物理定律不会妥协。即便变换器效率高达98%，剩下那2%的损耗依然会转化为热量。当功率密度从3kW/L向5kW/L冲刺时，单位体积内的热流密度飙升得惊人，甚至可能超过CPU这类数字芯片的发热水平。热量排出有多困难？首先，磁性元件被灌封胶和绝缘层紧紧包裹，导热系数远不如金属，热量需要穿越多层介质，热阻大得离谱；其次，体积压缩导致散热面积同步缩小，自然对流和辐射散热效率直线下降，强制风冷到了5kW/L以上基本就饱和了；此外，器件布局密度不均，热点效应尤为突出，局部温度可能远超器件平均温度，一旦超过SiC器件175°C的结温上限，性能退化甚至热失效就迫在眉睫。

有意思的是，高频化技术本身也是散热难题的“双刃剑”。SiC和GaN器件开关损耗确实比硅器件低，可频率一提到兆赫兹级别，磁芯损耗随之非线性上升，变压器和电感温升反而成了新的制约；高频趋肤效应和邻近效应让绕组交流电阻增大，铜损也随之攀升；驱动损耗和寄生电容充放电损耗在高频下同样不容忽视。于是，“减体积”和“增热耗”之间的矛盾日益尖锐，散热系统的应对能力往往赶不上功率密度提升的节奏。

现有散热方案已经快摸到物理极限了。自然冷却？只适合低功率密度场景。强制风冷？噪音、灰尘、可靠性都是隐患。液冷虽然是高功率密度场景的主流选择，但系统重量、体积和成本明显增加，还得提防泄漏风险。浸没式冷却理论上散热能力很强，可工程化成本高、维护复杂，在车载场景大规模应用还为时过早。更残酷的是——散热系统本身的体积和重量，正在蚕食高功率密度设计省下来的空间。标着“5kW/L”的模块，把液冷系统算进去，实际功率密度可能大打折扣。

要破解这个矛盾，需要多维度创新。材料层面，业界正在优化SiC/GaN器件的导通电阻和开关损耗，采用银烧结这类低热阻封装工艺，开发导热系数超过10W/m·K的绝缘材料，并使用氮化铝等高导热陶瓷基板缩短热传导路径。工艺创新方面，三维热管理架构把散热通道和功率回路一体化设计，比如在PCB内部嵌入微通道液冷层，实现“源头散热”；先进热界面材料如液态金属和碳纳米管阵列，大幅降低器件与散热器之间的接触热阻。

系统级优化同样关键。智能热管理实时监测关键节点温度，动态调整开关频率、相数和功率分配，高温工况下主动降额来保障热安全；分散化架构采用多个小功率模块并联，分散热源、降低局部热流密度；多功能集成散热则把壳体、散热器和结构支架一体化设计，每个结构件都承担散热职能。这些创新都指向一个共识：解决高功率密度和散热的矛盾，需要从器件、封装、材料到系统架构的全链条协同优化，单一技术的突破远远不够。
