UML时序图绘制教程七步快速入门指南
时序图是UML（统一建模语言）中最核心的动态行为建模工具，它通过时间维度清晰展示对象之间的交互顺序与消息传递流程。这种图表如同一个动态的系统行为快照，能够直观呈现软件组件或对象在特定场景下的协作过程，是描述系统运行逻辑、分析设计模式、进行技术沟通的重要载体。那么，如何规范地绘制一份专业、易懂的UML时序图呢？遵循以下七个关键步骤，您就能系统掌握其绘制方法与技巧。
/ignore-error/1" uploadprocessed="true">

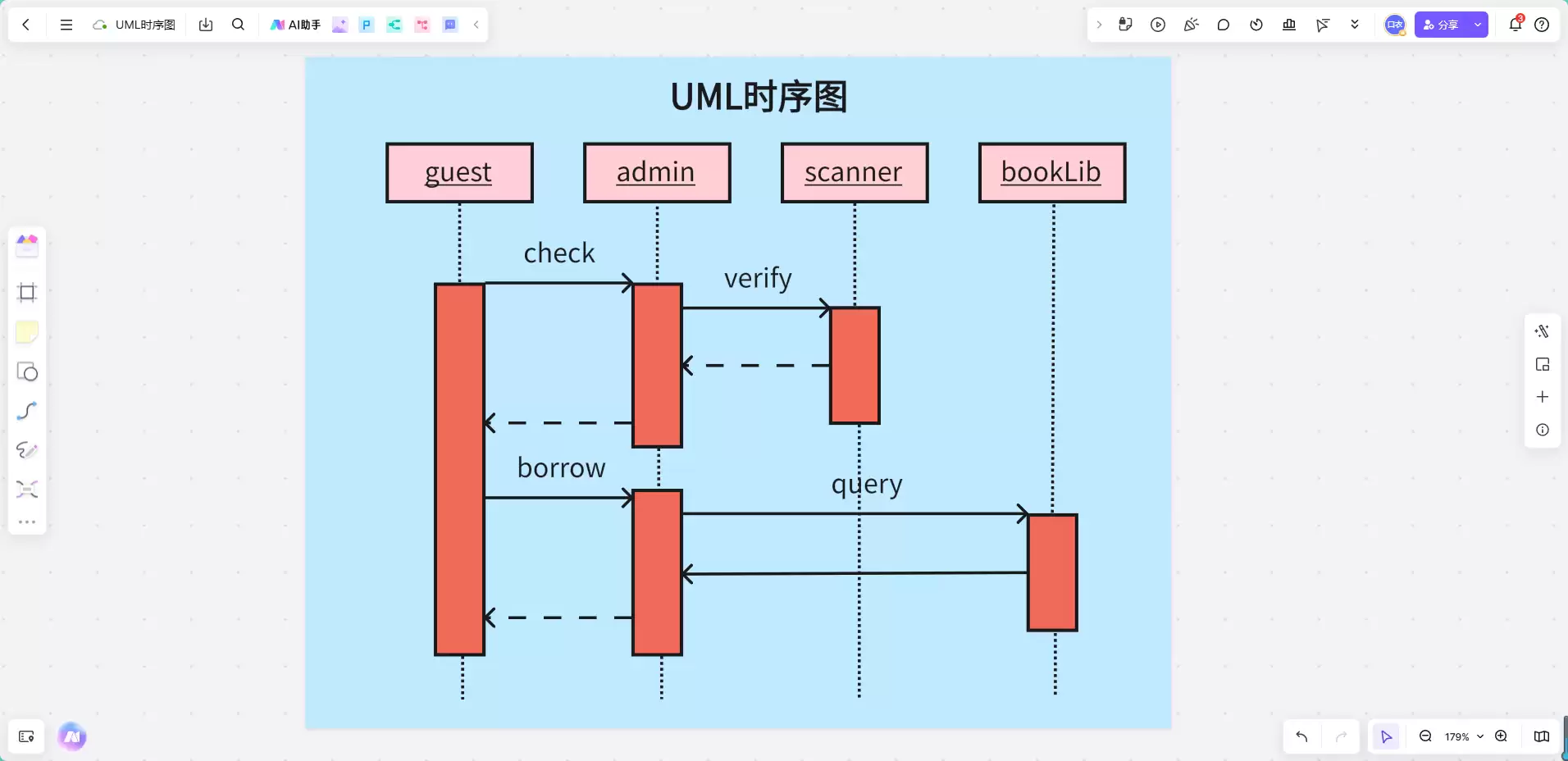

1. 深入掌握UML时序图的核心构成要素
绘制时序图前，必须对其基本构成元素有清晰认知。这些元素是构建时序图的基石，理解它们有助于准确、规范地表达设计思想。
对象（Object）：代表参与交互的实体，可以是类实例、系统模块、外部参与者或设备。在图中以顶部带有对象名称的矩形框表示。
生命线（Lifeline）：从对象底部垂直向下延伸的虚线，象征该对象在交互时间范围内的存在周期，是所有消息传递的时序基准线。
消息（Message）：对象之间通信的载体，用带箭头的连线表示。箭头样式（如实线箭头、开口箭头、虚线箭头）用于区分同步调用、异步消息及返回消息等不同类型。
激活条（Activation，又称控制焦点）：覆盖在生命线上的细长矩形，表示对象正在执行某个操作或处理消息的时间段，直观体现对象的活跃状态。
/ignore-error/1" uploadprocessed="true">

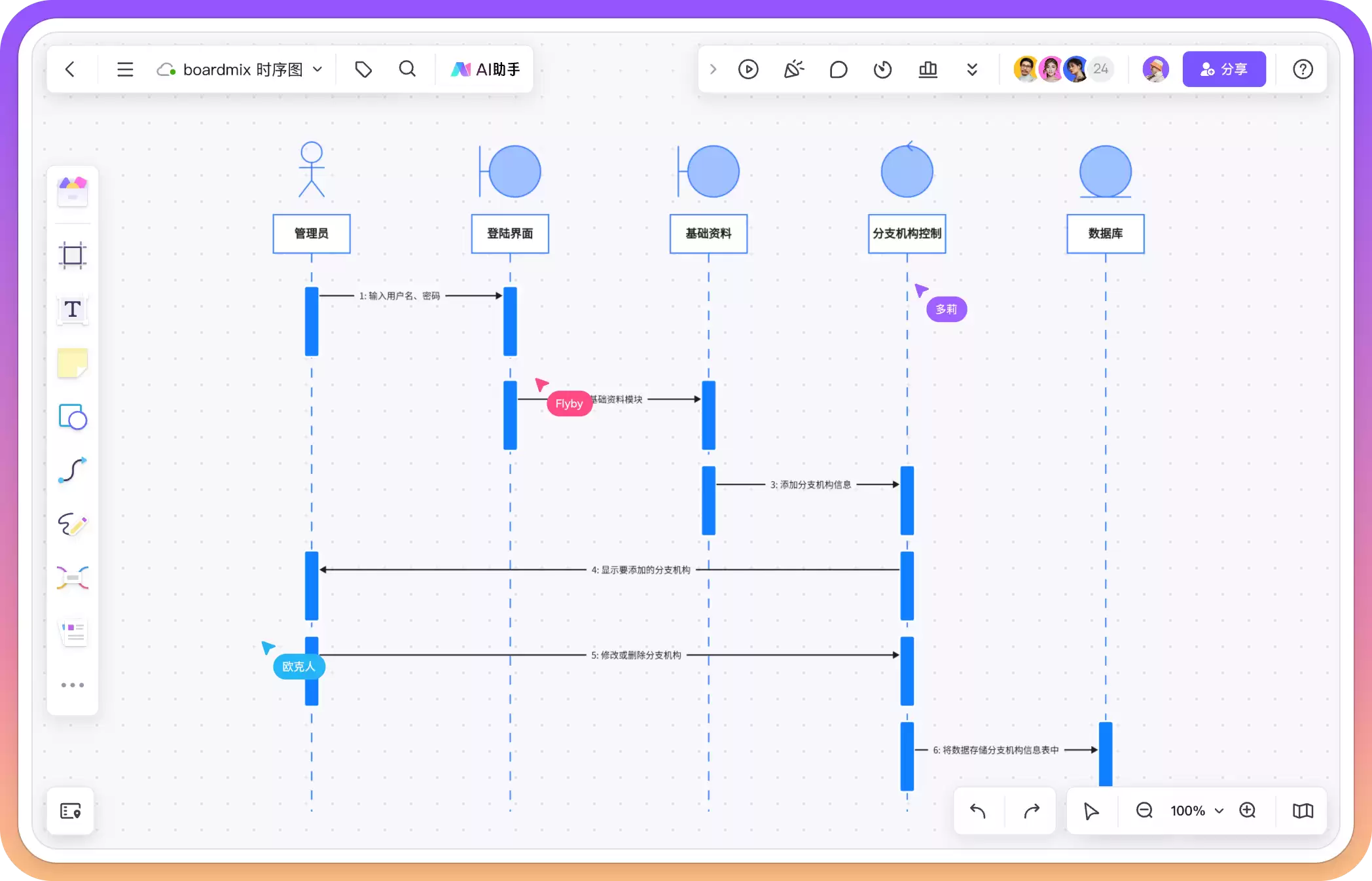

2. 挑选高效的时序图绘制工具

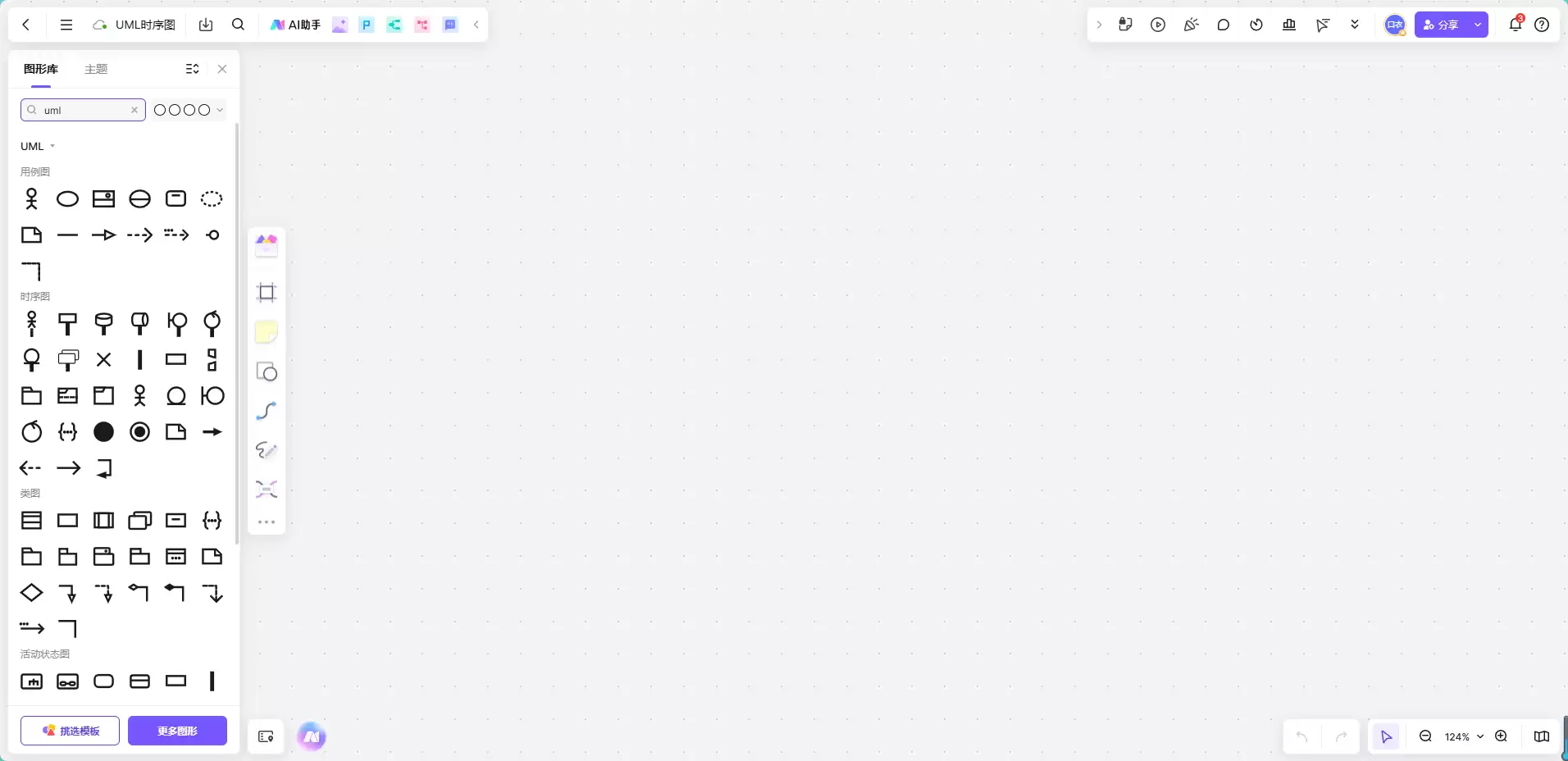

选择合适的工具能事半功倍。专业的UML绘图软件或在线工具通常提供完整的符号库、智能连接、自动对齐等功能，支持快速拖拽创建图表。这些工具不仅能确保图形符号的标准性，还常具备协作、版本管理及多种导出格式支持，让您专注于交互逻辑的设计而非图形细节的调整。
/ignore-error/1" uploadprocessed="true">
3. 确立并排列交互对象
第一步是识别并放置所有参与交互的角色。
（1）放置对象符号

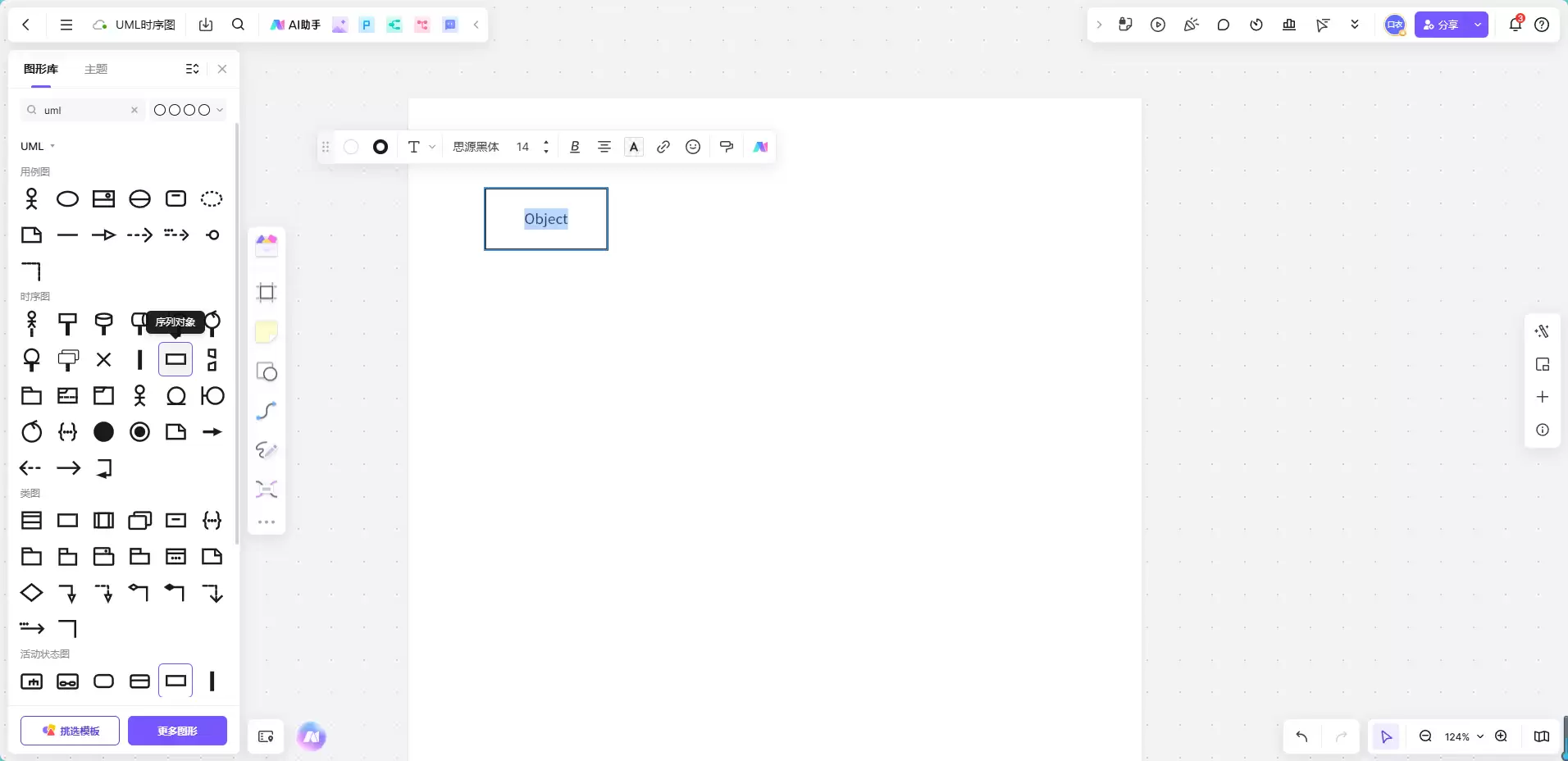

在画布顶部水平排列所有交互对象。从工具库中拖出对象符号，按逻辑顺序放置，例如“客户端”、“业务逻辑层”、“数据访问层”。
（2）为对象命名
为每个对象设置清晰、符合其职责的名称，如“用户界面”、“订单服务”、“支付网关”。好的命名能提升图表的可读性。
（3）规划对象布局
合理安排对象间距，通常将交互的发起者置于最左侧，消息流向从左至右。预先规划好布局有助于后续步骤的清晰展开。
/ignore-error/1" uploadprocessed="true">
4. 为每个对象绘制生命线
生命线定义了对象在时间轴上的存在。
（1）绘制生命线

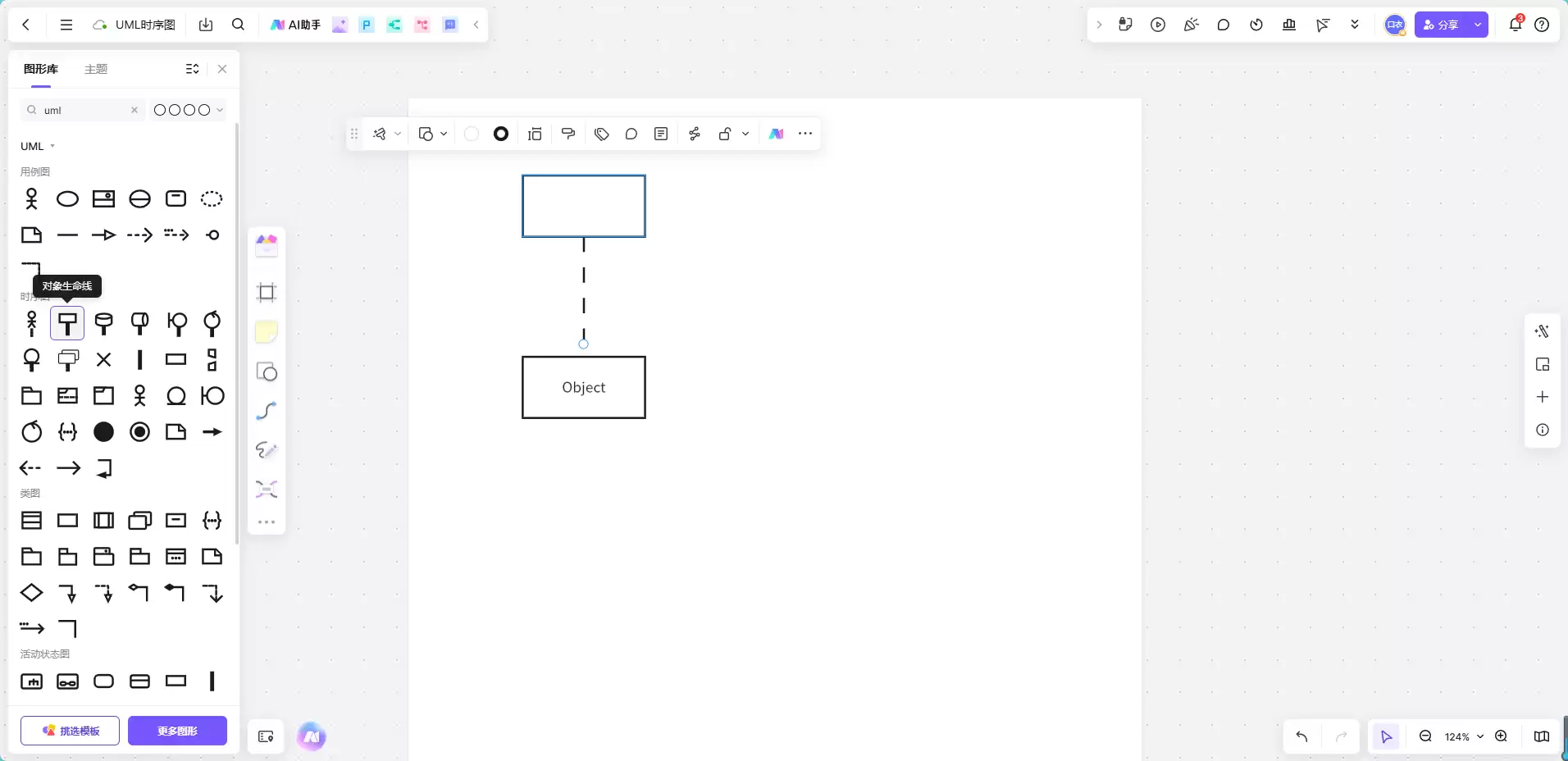

从每个对象矩形的底部中心，向下绘制一条垂直的虚线，作为该对象的生命线。它应贯穿整个交互过程的时间跨度。
（2）确定生命线长度
初始绘制时可适当延长生命线，待所有交互步骤确定后，再根据最晚发生的事件调整其终点位置。
（3）保持对齐与清晰
确保所有生命线垂直平行、长度协调，避免不必要的交叉，以维持图表的整洁与专业性。
/ignore-error/1" uploadprocessed="true">
5. 绘制并标注交互消息
消息是时序图的动态核心，刻画了对象间的通信。
（1）绘制消息箭头

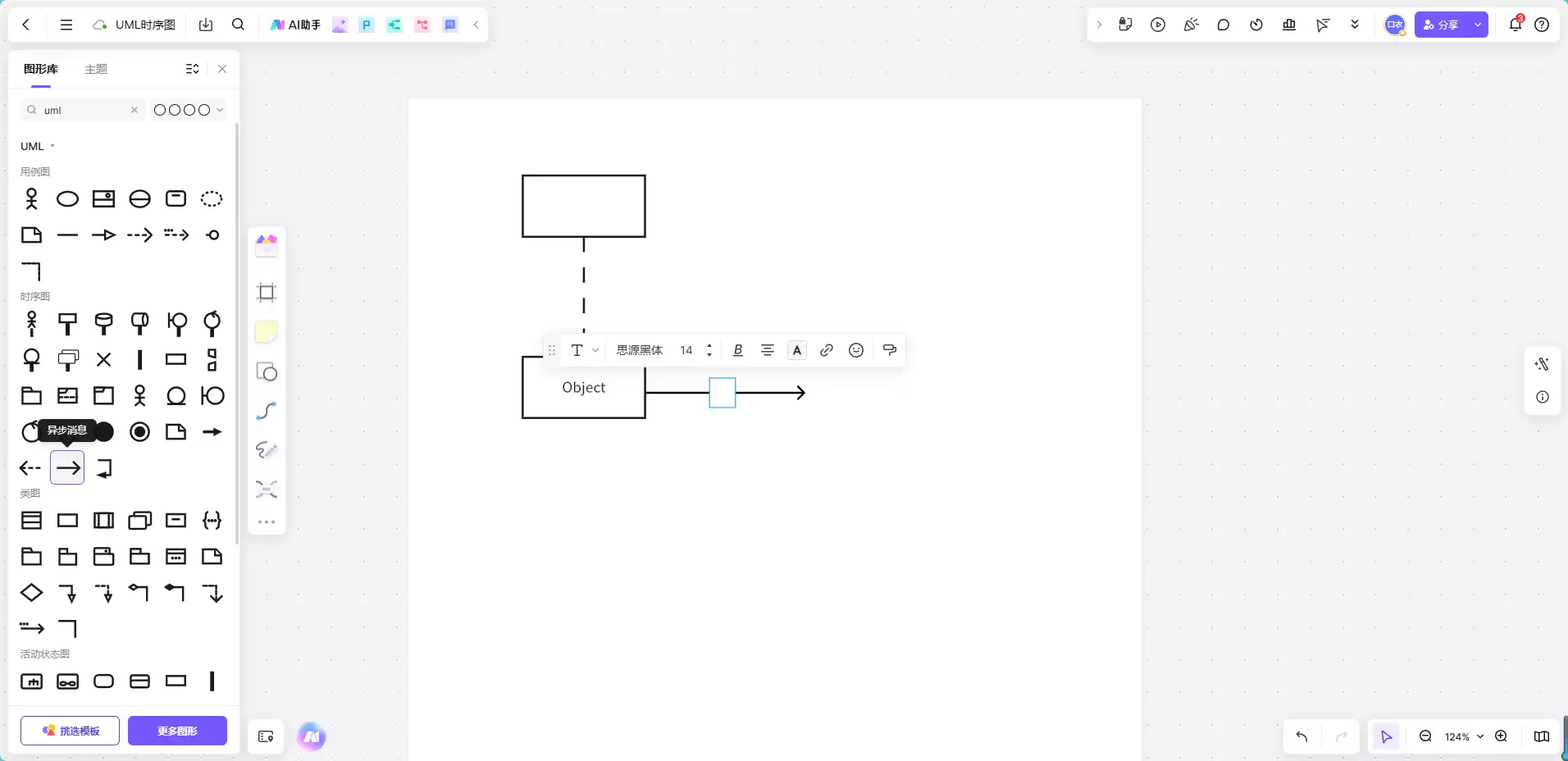

依据交互流程，在对象生命线之间绘制带箭头的连线。箭头起点表示消息发送时刻，终点表示接收时刻。
（2）区分消息类型
正确使用箭头样式：实心箭头（→）代表同步消息；枝形箭头（↦）代表异步消息；虚线箭头（⤏）常表示返回消息。准确区分能精确传达调用语义。
（3）标注消息内容
在消息线旁标注方法名或消息内容，如“validateInput()”、“sendNotification”、“processResult”。命名应清晰，符合编程习惯。
/ignore-error/1" uploadprocessed="true">
6. 添加激活条以表示对象活动期
激活条直观展示对象执行操作的时间段。
（1）在生命线上添加激活条

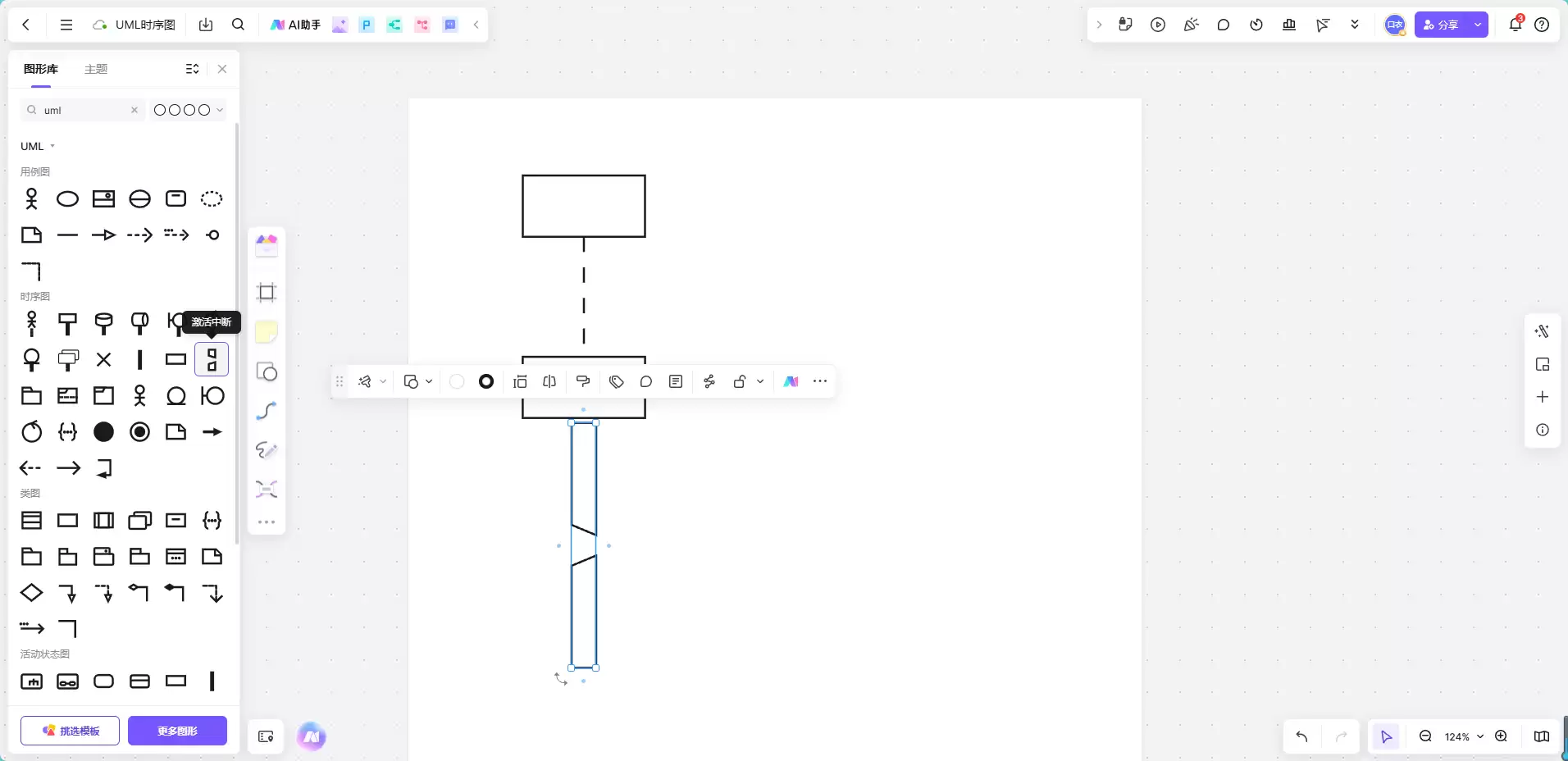

当对象开始处理一个消息（特别是同步调用）时，在其生命线上对应时段覆盖一个矩形条。它通常从接收消息开始，到处理完成并返回结束。
（2）调整激活条范围
激活条长度反映操作耗时。可通过嵌套激活条表示方法调用链。确保其起止位置与对应的消息箭头精确对应。
/ignore-error/1" uploadprocessed="true">
7. 整体校验与布局优化
完成绘制后，需进行全局检查与视觉调整，确保逻辑正确且图表美观。
（1）严格遵循时间顺序
时序图中，垂直方向即时间轴，上方事件先于下方发生。仔细核对所有消息的垂直位置，确保其符合实际执行顺序。
（2）校验逻辑一致性
检查消息的发送与接收关系是否匹配，返回消息是否位于对应调用之下，激活条是否覆盖了正确的处理周期，避免出现时序矛盾。
（3）优化视觉布局
调整对象间距、消息线曲度，减少交叉，使图表疏密有致、流向清晰。对于复杂逻辑，可运用UML组合片段（如alt条件判断、opt可选、loop循环）来简化表达。
通过以上七个步骤，您就能系统地绘制出一份标准的UML时序图。从理解基本元素、选择工具，到逐步构建对象、生命线、消息和激活条，最后进行校验优化，这一流程能有效帮助您将复杂的系统交互可视化。无论是用于软件架构设计、系统分析、编写技术文档，还是作为团队协作沟通的蓝图，一份规范的时序图都是提升开发效率、确保设计一致性的强大工具。掌握其绘制技能，必将为您的软件工程实践增添重要助力。
