UML图类型详解 一文掌握所有建模图表
UML，即统一建模语言，是软件工程中用于对复杂系统进行可视化、规范化建模的国际标准语言。它为面向对象系统的描述、设计、构建与文档化提供了一套通用且开放的图形化表达方法。简而言之，UML如同软件架构的“设计蓝图”，将抽象的逻辑构思转化为清晰直观的视觉模型，极大地提升了团队沟通与设计的效率。
UML图主要划分为两大类别：结构图与行为图。结构图聚焦于系统的静态架构，揭示系统内部组件如何组织与关联；行为图则刻画系统的动态流程，关注组件间的交互协作与状态变化。对于大多数软件开发场景，熟练掌握类图、用例图、时序图等核心图表，即可覆盖绝大部分建模需求。下文将详细解析这些UML图类型，并探讨如何利用可视化工具（如在线白板）辅助设计与理解。
1. 结构图
结构图用于描述系统在特定时刻的静态组成，是系统架构的“骨架”与“基石”。
（1）UML类图
在UML静态模型中，类图占据核心地位，它既是软件设计师构思的焦点，也是程序员编写代码的直接依据。类通常用矩形框表示，其标准划分包含三个核心区域：

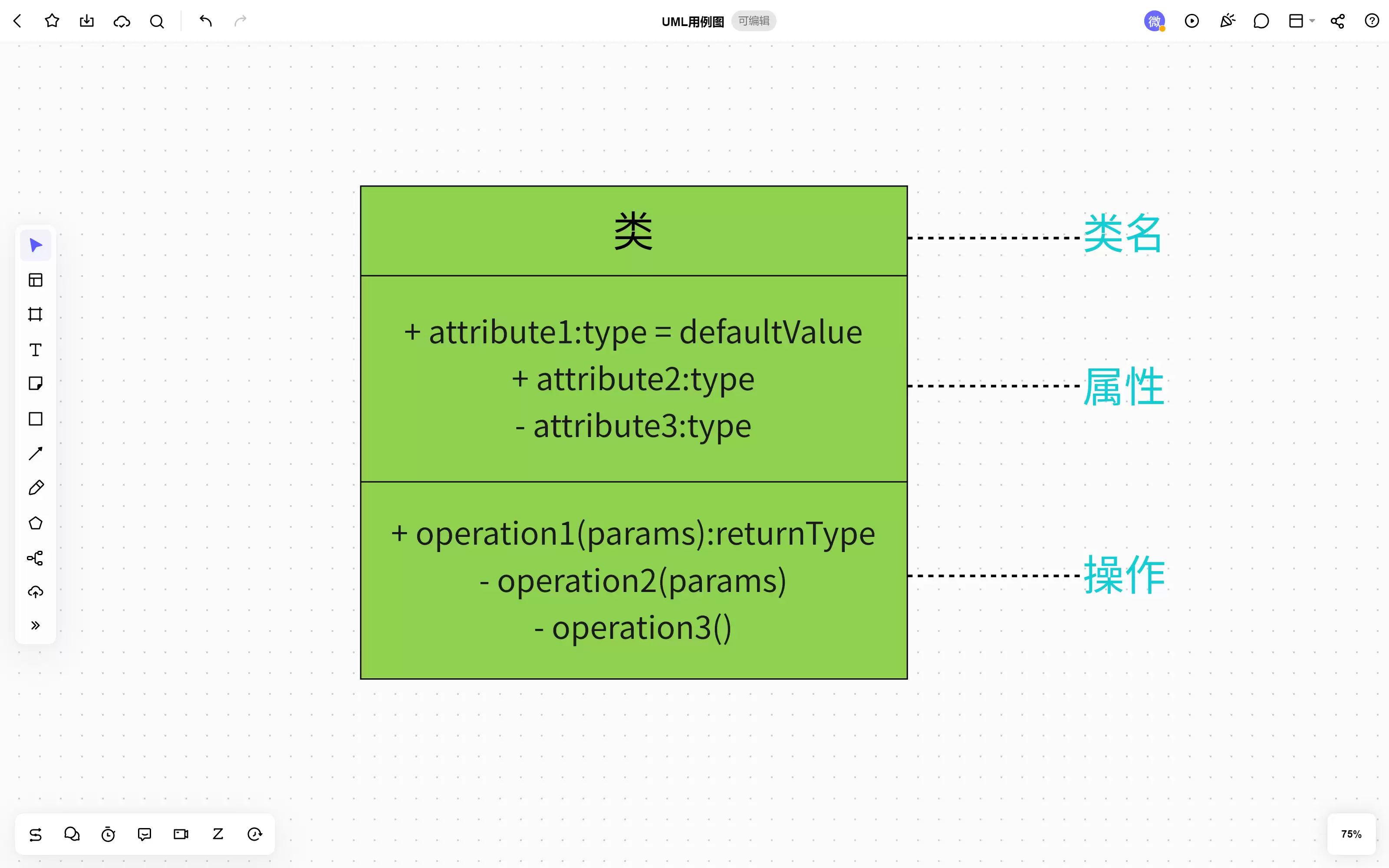

UML类图示例
顶部区域标注类名，这是类图必备的要素。
中间区域列举类的属性（成员变量），例如“用户”类可能包含“用户名”、“电子邮箱”等属性。
底部区域定义类的操作（方法），即类能够执行的行为或功能。
（2）概要图
概要图是一种元模型图，它通过构造型、标记值和约束等可扩展机制，对UML语言本身进行定制与扩展，以适应特定领域（如实时系统、业务建模）或技术平台（如Java EE、.NET）的独特需求。
（3）对象图
对象图本质上是类图在运行时刻的一个实例化快照。它展示了在某一具体时间点，系统中实际存在的对象实例、其属性值以及对象间的链接关系，常用于验证类图设计的合理性与正确性。
（4）包图
包图采用类似文件夹的图标来分组和组织模型元素，其作用类似于编程中的命名空间或文件系统的目录结构。它将功能相关的类、接口、用例等元素聚合为高内聚的模块，有助于管理大型复杂系统的层次结构，降低耦合度。

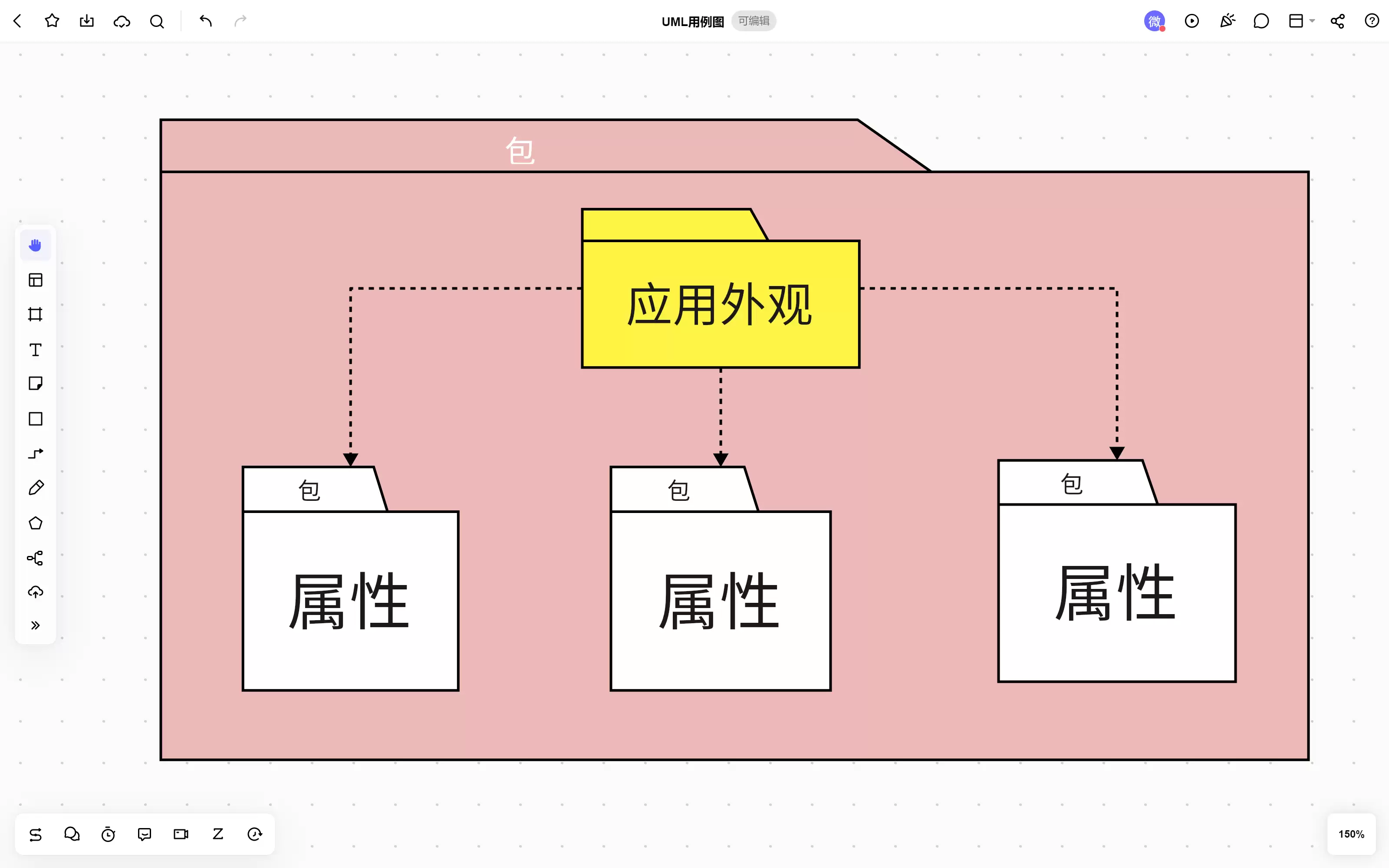

UML包图示例
（5）部署图
部署图揭示了软件组件在硬件节点上的物理部署与映射关系。它描述了系统运行时的物理架构，包括服务器、处理器、设备等硬件节点，以及部署在这些节点上的可执行文件、库文件、数据库等软件构件。通过部署图，可以清晰规划系统的网络拓扑与部署策略。
（6）复合结构图
复合结构图用于展示一个类或协作的内部详细结构，特别是其组成部分（称为角色）之间的连接关系，以及这些部分如何与外部环境进行交互。它非常适合描述具有复杂内部结构的类或组件。
（7）组件图
组件图描绘了系统中可独立部署、可替换的物理部件（组件）如何通过定义的接口进行连接与装配，从而构成更大的子系统或完整应用。它关注系统的物理实现、模块化与复用。例如，一个典型的机房收费系统组件图可能如下所示：

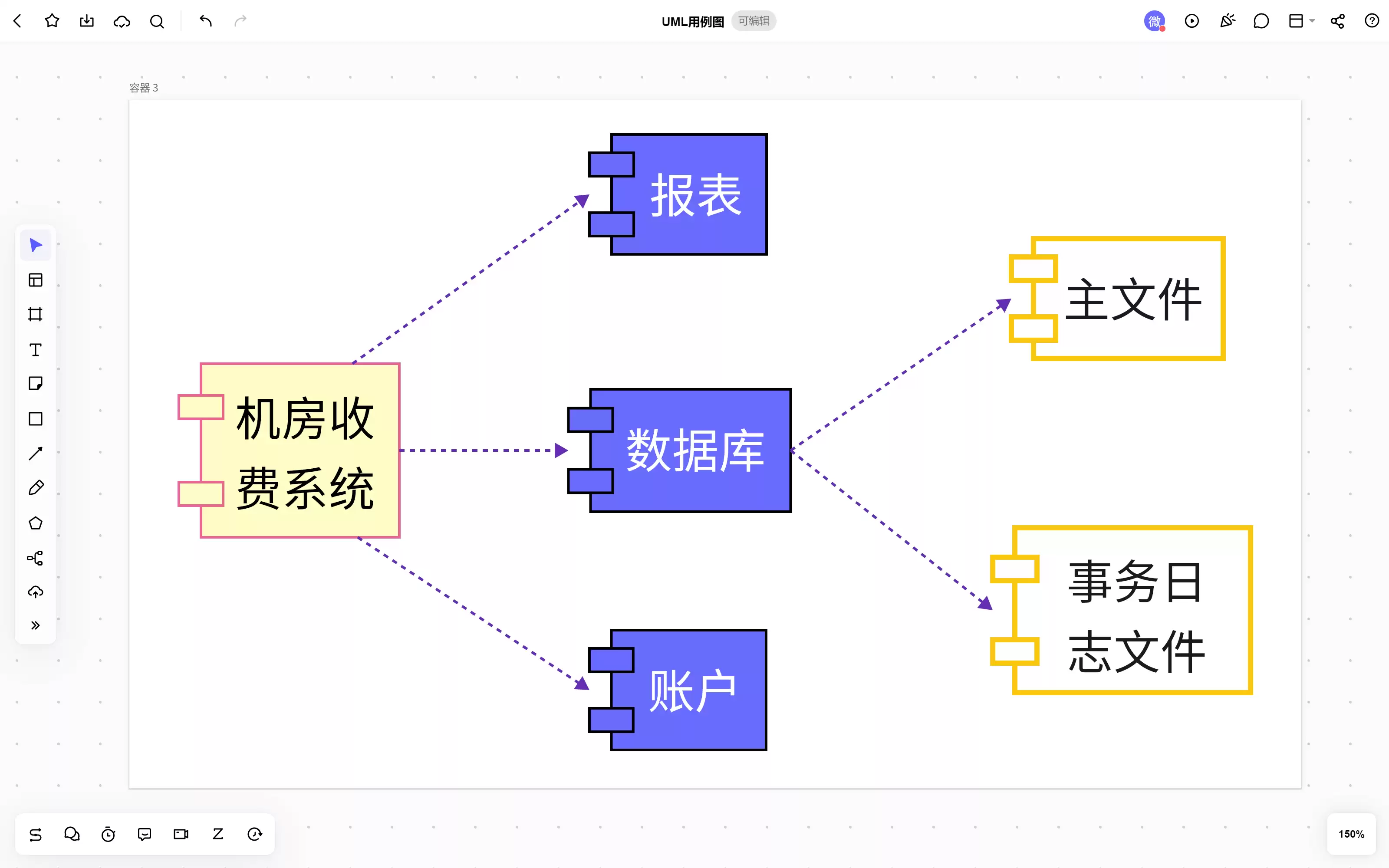

机房收费系统组件图
2. 行为图
行为图关注系统随时间变化的动态行为，是系统运作的“流程”与“逻辑”。
（1）用例图
用例图以用户视角直观地界定系统的功能范围。它描述外部参与者（用户或其他系统）期望从系统中获得的价值与功能，而不涉及内部实现细节。一个清晰的用例图能快速传达系统的核心业务场景与用户目标。
用例图主要由以下三种核心元素构成：
- 用例：代表系统为参与者提供的一个完整、有意义的功能单元，是从用户角度描述的一系列系统行为。
- 参与者：代表与系统进行交互的外部实体，可以是人、其他软件系统或硬件设备。
- 关系：定义参与者与用例之间、以及用例彼此之间的关联，主要包括关联关系、泛化关系、包含关系以及扩展关系。

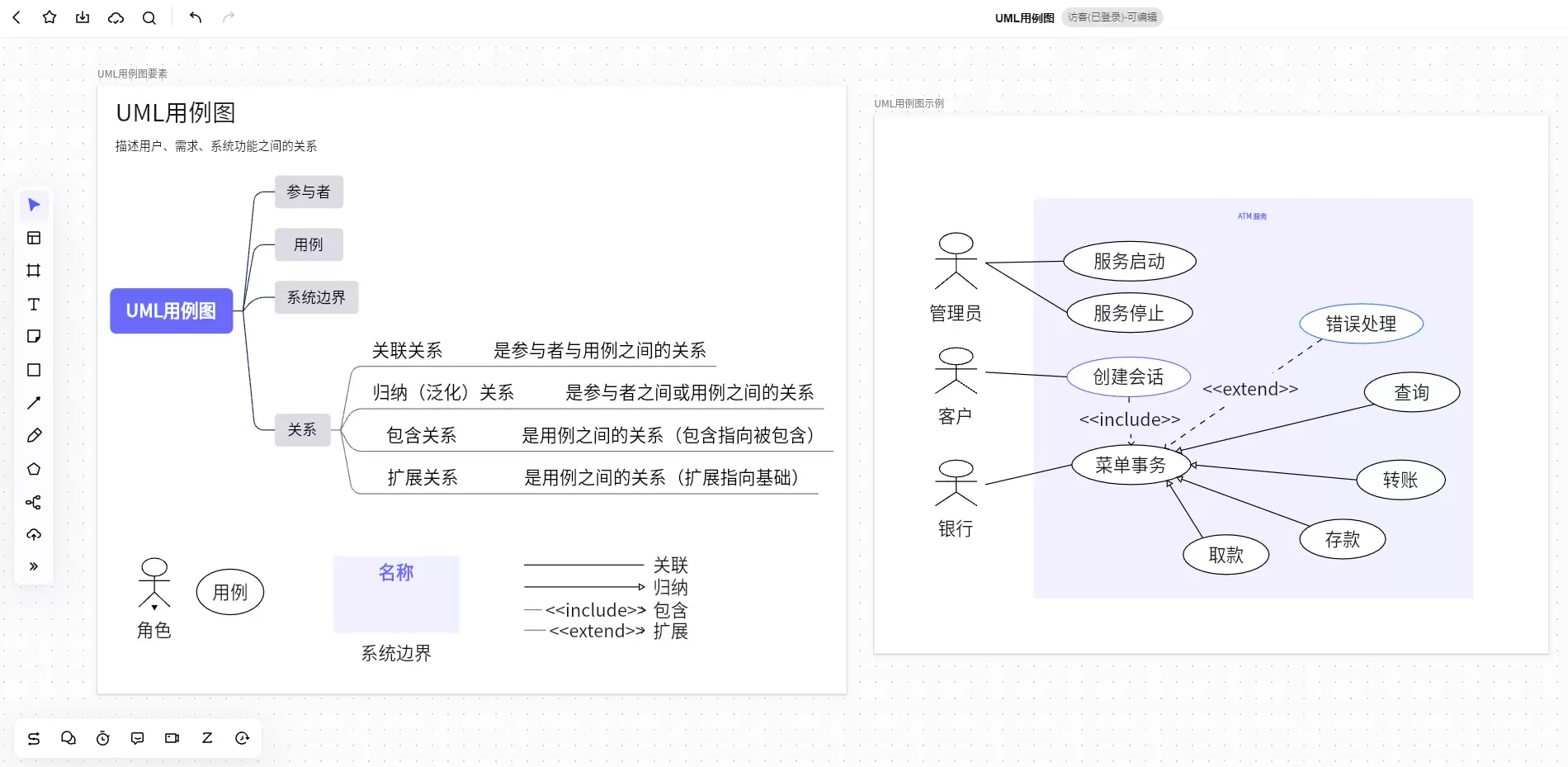

UML用例图模板
（2）序列图
序列图，又称顺序图，它按严格的时间顺序描述对象之间消息传递的交互过程，是展示多个对象动态协作流程的强大工具。它尤其适用于详细描述一个特定用例或业务场景的实现步骤。其核心构成元素包括：
参与者/对象：参与交互的各个对象实例。
生命线：表示对象在交互期间存在的垂直虚线。
激活条（控制焦点）：覆盖在生命线上的细长矩形，表示对象执行某个操作或处理消息的时间段。
消息：对象间带有箭头的水平连线，表示同步调用、异步信号、返回消息等通信内容。
（3）活动图
活动图类似于业务流程图，它描述了为完成某个用例或操作所需要执行的活动序列，并强调活动之间的控制流与数据流。它非常适合对业务流程、算法步骤、并行或并发操作进行建模与分析。

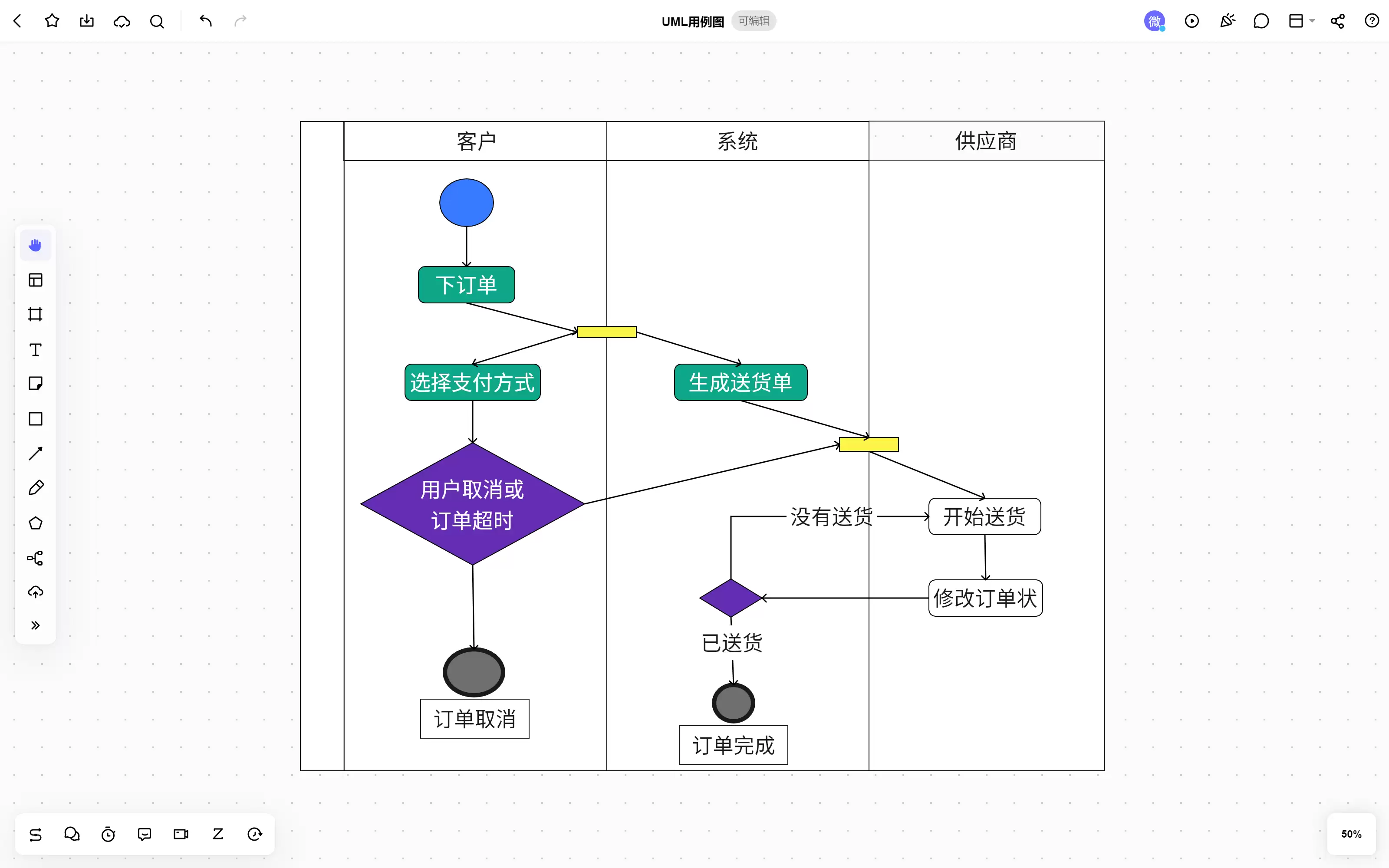

UML活动图
（4）通信图
通信图（在UML早期版本中称为协作图）侧重于展示对象之间的结构连接关系，以及在这些连接上传递的消息序列。它与序列图表达的信息相似，但更强调对象间的拓扑结构，而非严格的时间顺序。
（5）交互概览图
交互概览图是活动图与序列图的融合。它采用活动图的控制流框架（如开始、结束、决策、分支），但将其中的活动节点替换为完整的交互图（如序列图或通信图）。它用于从高层视角概览和编排复杂的交互流程。
（6）时序图
时序图与序列图在核心目的上一致，均用于描述对象间按时间顺序发生的交互细节。它精确展示了在特定场景下，各类消息（如方法调用、事件触发）在对象生命线之间的传递时序与条件。其主要组成包括：
角色/对象：交互的参与方。
生命线：表示对象生存周期的垂直轴线。
控制焦点：表示对象正在执行操作的活跃时段。
消息：对象间传递的通信指令，可分为同步消息、异步消息、返回消息、创建消息等类型。

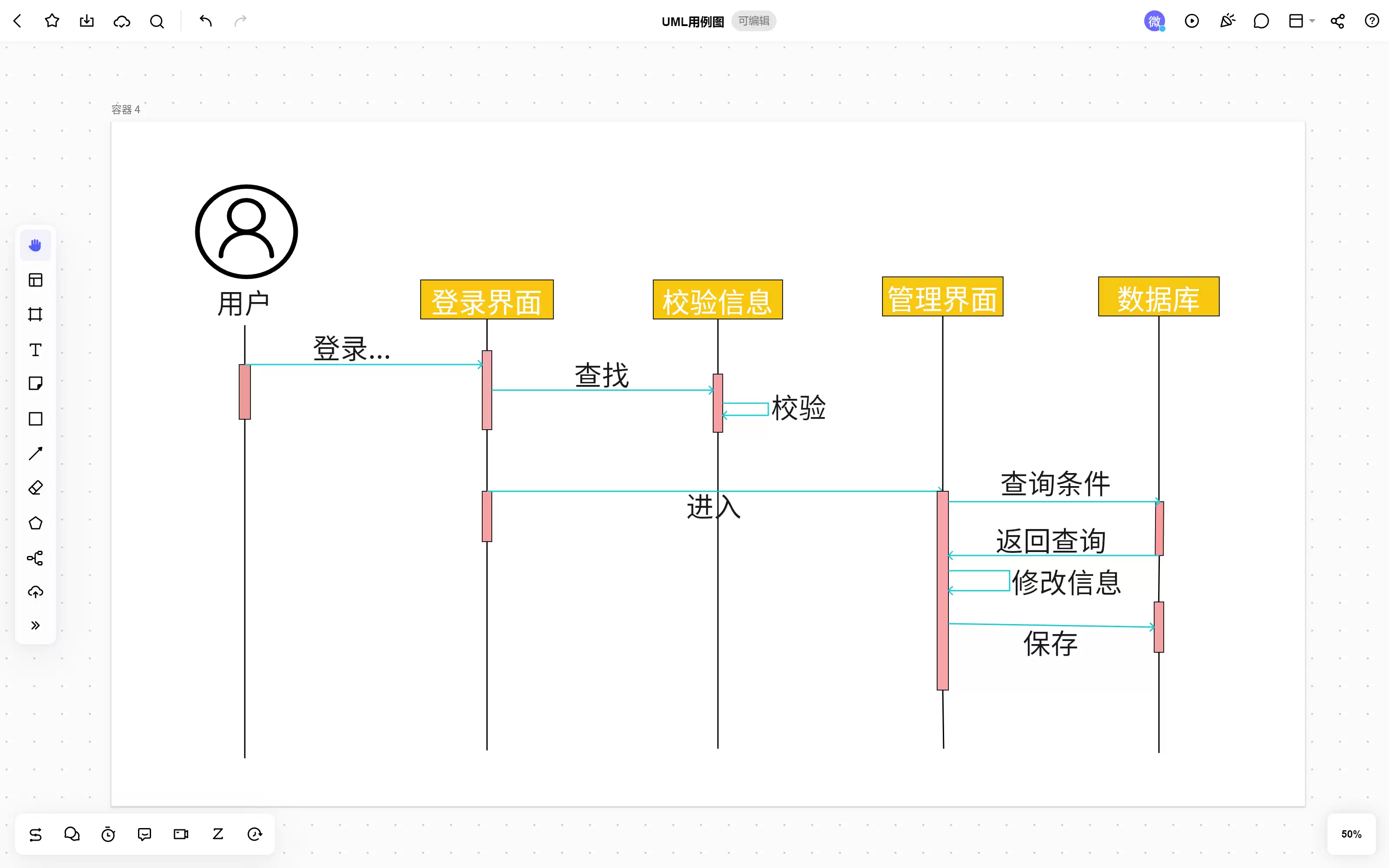

UML时序图
以上即为UML中13种核心图型的全面解析。熟练掌握这些建模工具，能够帮助开发团队在软件生命周期的各个阶段——从需求捕获、系统分析到架构设计、技术评审——实现更精准、更高效的表达与协作。借助专业的UML绘图工具或在线白板来创建这些图表，可以让设计思想一目了然，从而显著提升软件开发的质量与效率。
