UML类图入门教程：概念解析与实例详解
在软件工程与系统架构的实践中，UML类图堪称不可或缺的“设计蓝图”。它能够将错综复杂的系统结构以可视化方式精准呈现，更关键的是，能在项目初期就协助团队成员统一理解、梳理逻辑，从而显著降低后期因概念歧义引发的重构风险。本文将系统性地解析UML类图的核心要点，从基本概念到实战技巧，结合具体案例，助你快速精通这一强大的建模语言。
/ignore-error/1" uploadprocessed="true">

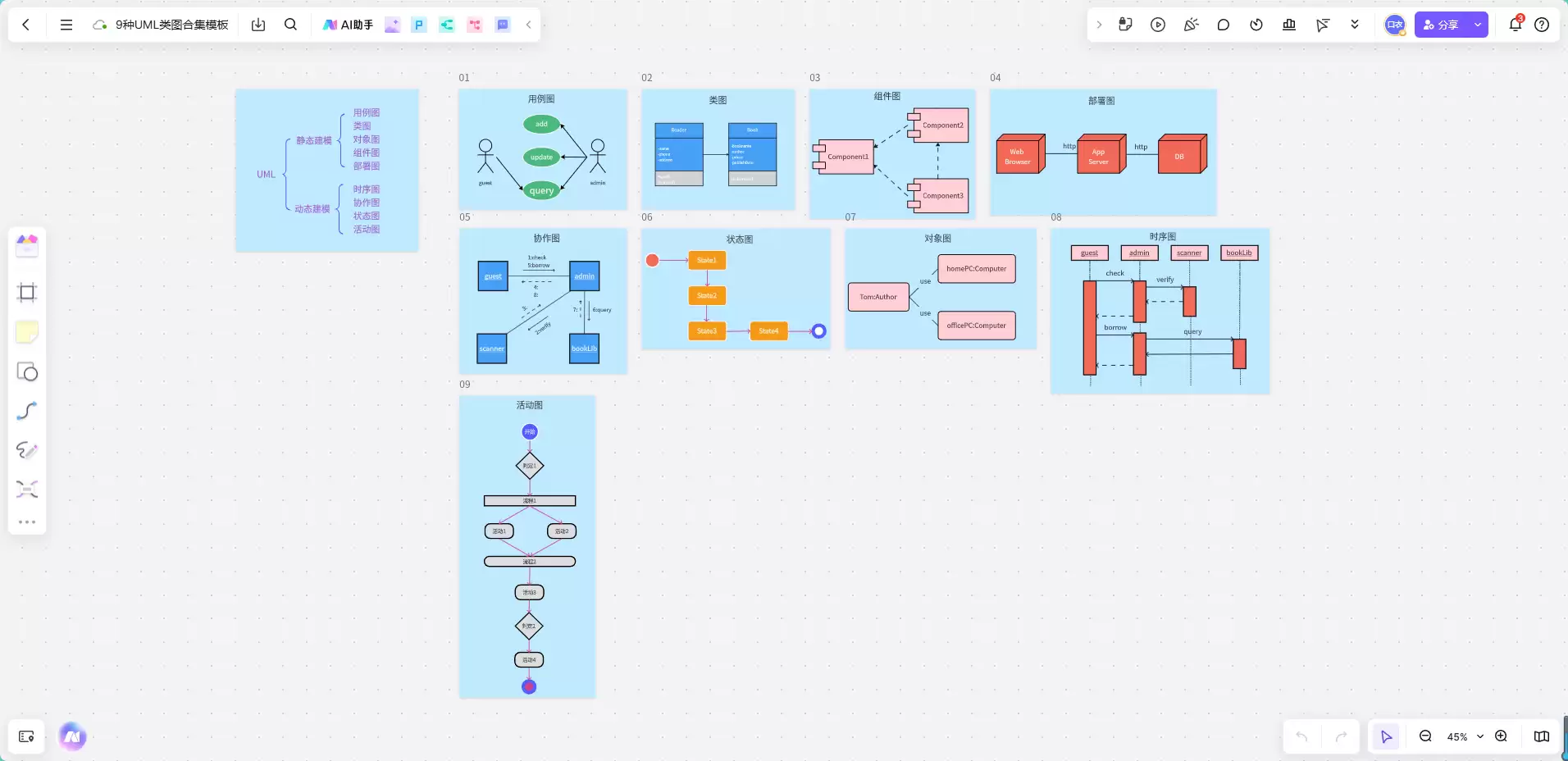

1. UML类图的基本概念与作用
简而言之，UML类图是统一建模语言（UML）中用于表达系统静态结构的一种标准图表。它通过一系列规范的图形符号，直观展示系统中存在的对象类型（即“类”）、其内部结构以及相互之间的各种关系。在系统设计、架构规划阶段，这种图形化表达成为开发人员、产品经理、业务分析师之间的“通用语言”，确保各方在同一视觉框架下高效沟通，大幅提升设计方案的准确性与协作效率。
/ignore-error/1" uploadprocessed="true">

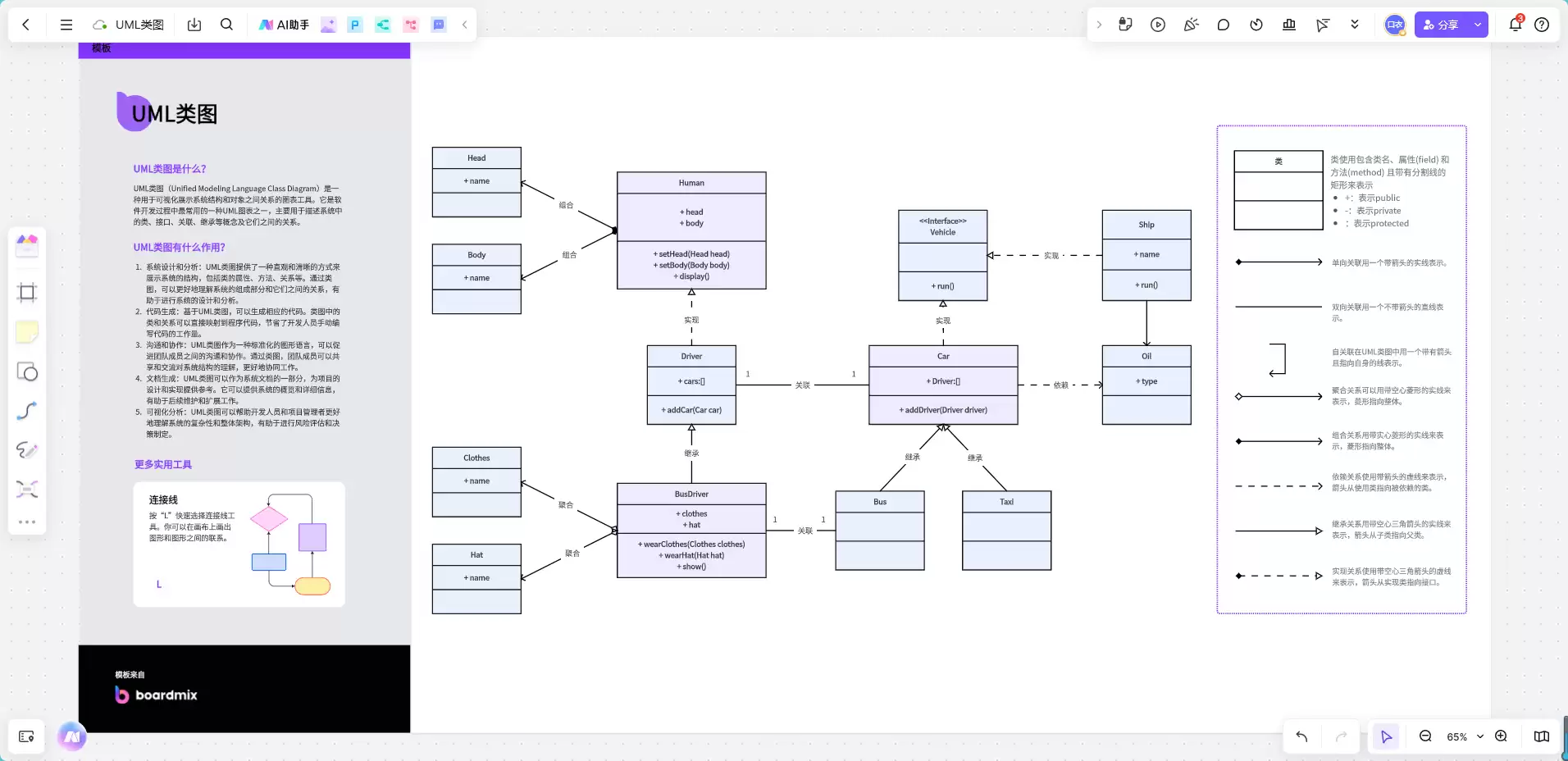

2. UML类图的核心符号与关系详解
掌握UML类图的关键在于理解其构成“词汇”——各类符号与箭头的确切含义。它们协同工作，才能完整勾勒出系统的结构骨架。
类（Class）： 类图的核心元素，代表一组具有相同属性和行为的对象。标准表示分为三栏：顶部为类名，中部为属性（成员变量），底部为方法（成员函数）。

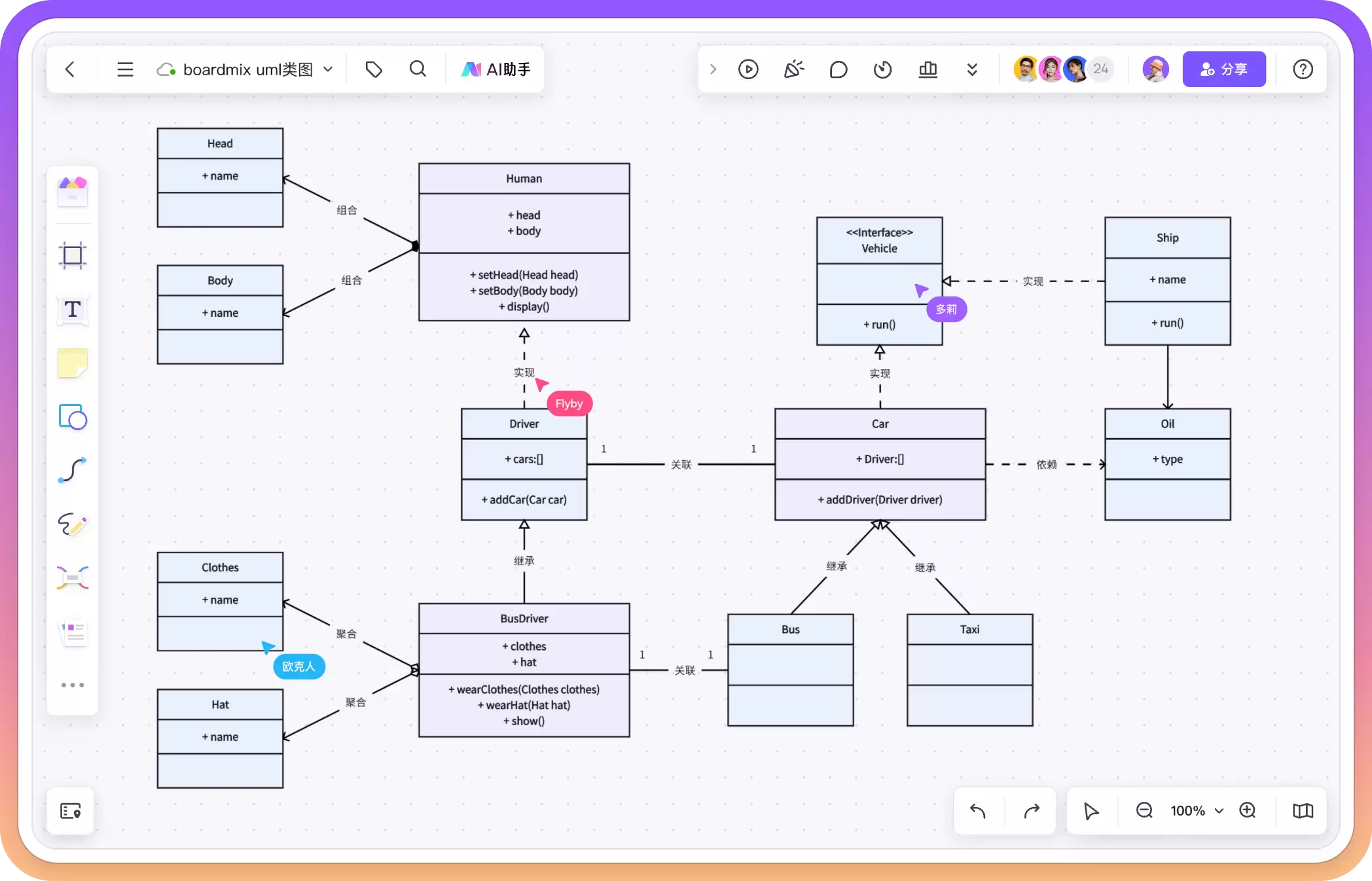

关联关系（Association）： 描述类之间最基础的连接关系，表明彼此知晓并可相互引用。用一条实线表示，可附加箭头指示导航方向，并标注多重性（如1..*）。
继承/泛化关系（Inheritance/Generalization）： 表达“is-a”关系，即子类是父类的一种特化。子类自动拥有父类的属性和方法。使用带空心三角形箭头的实线，箭头指向父类。
依赖关系（Dependency）： 一种使用关系，较为短暂且弱。若类A的方法中使用了类B的对象，则A依赖于B。B的改动可能影响A。用带箭头的虚线表示，箭头指向被依赖方。
聚合关系（Aggregation）： 表示“has-a”的弱整体-部分关系，部分可独立于整体存在。例如“汽车拥有轮胎”，轮胎可拆卸更换。用带空心菱形的实线表示，菱形指向整体。
组合关系（Composition）： 一种更强的“contains-a”关系，部分与整体生命周期紧密绑定，部分不能独立存在。例如“公司包含部门”，部门随公司创建而建立。用带实心菱形的实线表示，菱形指向整体。
多重性标识（Multiplicity）： 在关联线两端标注的数量约束，定义实例间的数量对应关系。常见如“1”（精确一个）、“0..1”（零或一个）、“*”或“0..*”（零到多个）。
接口（Interface）与抽象类（Abstract Class）： 两者均用于定义行为契约而不能直接实例化。接口常用「圆圈+实线」或带《interface》的类框表示；抽象类的类名通常以斜体显示。
/ignore-error/1" uploadprocessed="true">
3. UML类图在实际项目中的应用场景
理解基础语法后，我们来探讨UML类图在真实工作流程中的具体价值。

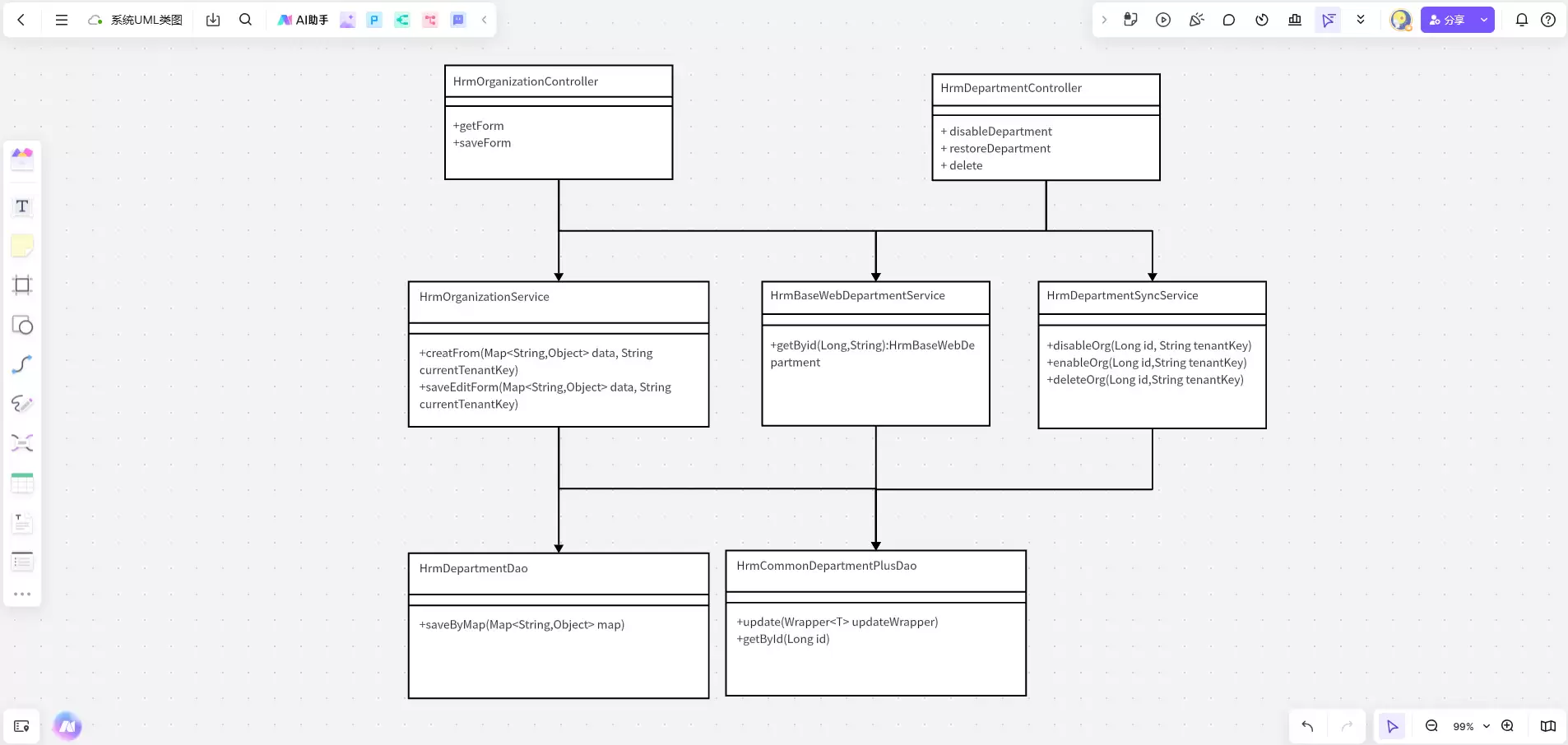

（1）系统设计与结构建模
对象识别与架构规划： 在项目设计初期，类图是构建系统蓝图的核心手段。它帮助设计师识别关键业务实体（类），明确其数据属性与行为方法，从而奠定系统的静态基础架构。
明确类间关系： 清晰定义类之间的关联、泛化、组合等关系，是保证系统可扩展性、可维护性的基石。一份精准的类图能为后续编码提供明确的指导依据。
（2）需求分析与团队协作
辅助需求澄清与验证： 面对复杂的业务描述，将其转化为可视化的类图，能快速揭示概念模糊、关系遗漏或逻辑不一致之处，推动团队在开发前形成共识。
促进跨角色沟通： 类图作为一种技术“桥梁”，便于开发人员向产品、测试等非技术角色解释系统内部设计；同时，业务分析师也可通过类图验证领域模型的正确性，极大降低沟通障碍。
（3）开发效率与代码理解
正向工程生成代码框架： 多数主流IDE和建模工具支持从UML类图自动生成Java、C#等语言的类结构代码，节省重复编码时间，提升开发效率。
反向工程理解遗留系统： 对于已有代码库或开源项目，可通过工具反向生成UML类图。这如同获得一份“系统地图”，能帮助开发者迅速洞察代码结构、类之间关系，为维护、重构或二次开发提供清晰指引。
/ignore-error/1" uploadprocessed="true">
4. UML类图实战案例解析
理论结合实例方能融会贯通。以下通过几个典型场景的UML类图案例，具体展示其应用方法。

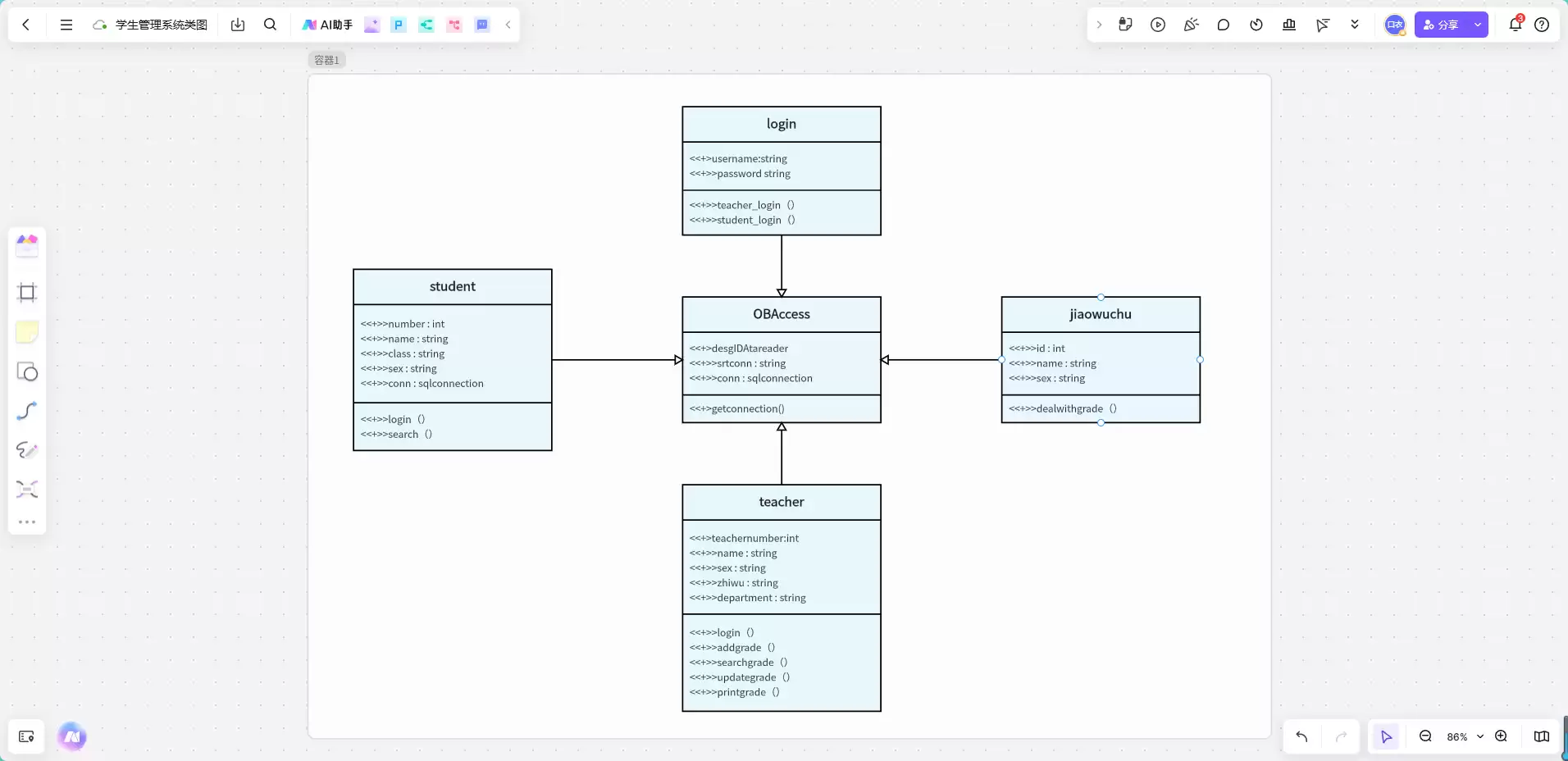

（1）学生选课管理系统类图
该模型清晰定义了Student（学生）、Teacher（教师）、Course（课程）、Grade（成绩）等核心类。例如，一名Student可选修多门Course（一对多关联），一门Course由一位Teacher讲授（一对一关联），而Grade则同时关联特定的Student和Course。此图直观展现了系统内实体间的职责划分与关联网络。
/ignore-error/1" uploadprocessed="true">

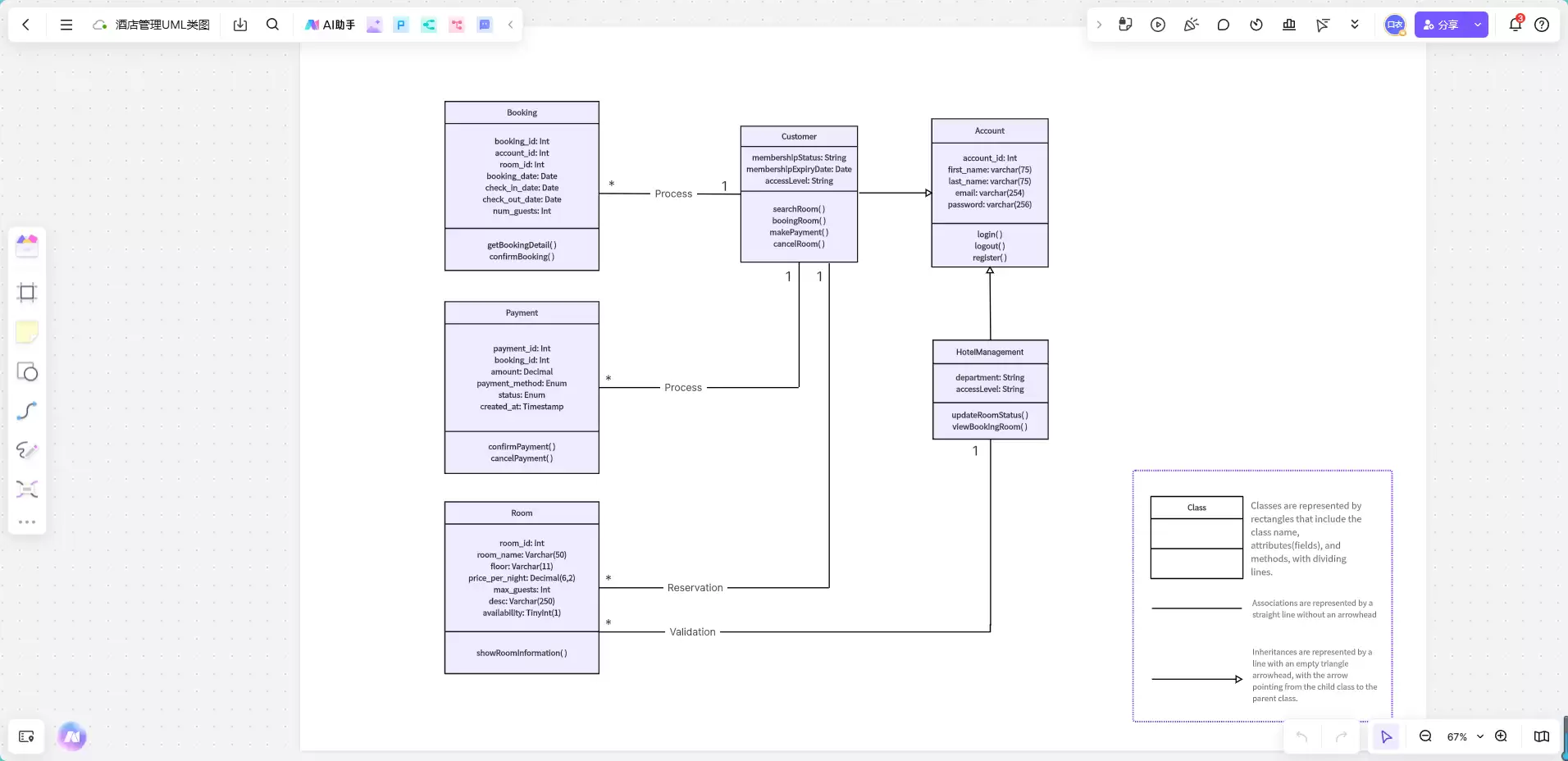

（2）酒店预订管理系统类图
此例中，Room（客房）、Guest（客人）、Reservation（预订记录）、Payment（支付记录）构成主体。模型展示了客人通过预订关联客房，以及支付记录依赖于预订的业务逻辑。通过类图可清晰推演客房状态变更、预订与入住流程衔接等核心业务规则。
/ignore-error/1" uploadprocessed="true">

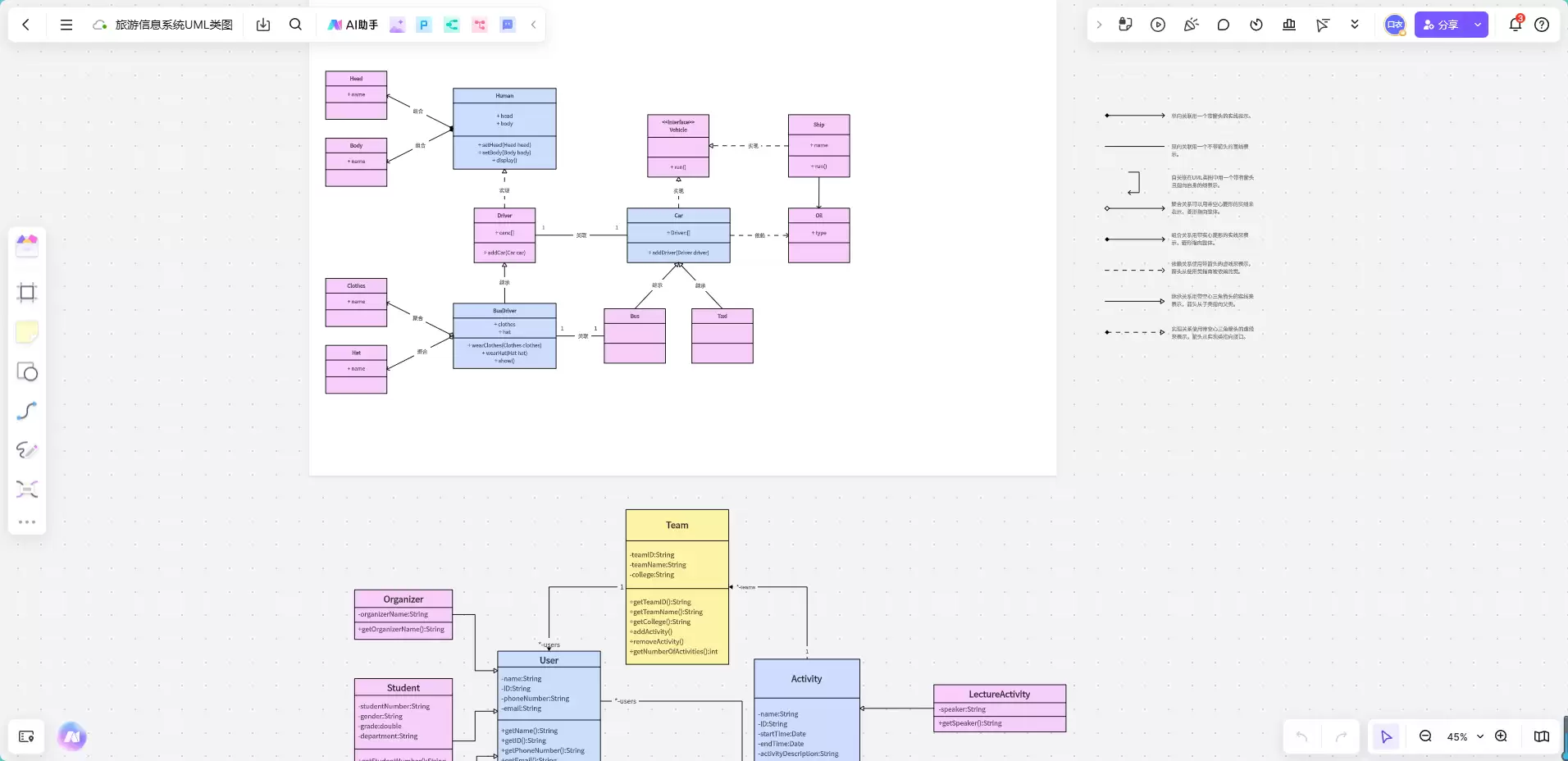

（3）在线旅游平台系统类图
该案例涉及更丰富的业务实体，如Tourist（游客）、TourPackage（旅游套餐）、Destination（旅游目的地）、Booking（订单）等。类图清晰地规划了游客选择套餐、套餐包含多个目的地、订单生成与管理等复杂业务关联，是设计并优化旅游产品管理与预订流程的有效工具。
/ignore-error/1" uploadprocessed="true">
通过以上实例分析，相信你对UML类图的实际应用有了更具体的认知。要想高效绘制并运用类图，选择一款合适的工具十分重要。优秀的UML工具应具备符号规范、操作便捷、支持团队协作、易于导出与分享等特点，从而无缝融入设计开发流程，真正成为提升软件设计质量与团队效能的利器。
