解决SolidWorks工程图转PDF字体乱码的5个实用方法
在使用solidworks进行工程图绘制并转换为pdf格式时，字体乱码问题常常困扰着用户。这不仅影响了工程图的美观，还可能导致信息传达不准确。下面将为您详细介绍解决这一问题的方法。
免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

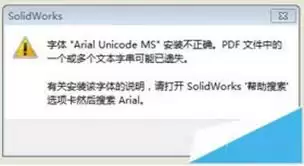

确认字体安装情况
首先，检查系统中是否安装了solidworks工程图中使用的字体。如果字体未安装，在转换时就容易出现乱码。您可以在控制面板的“字体”选项中查看已安装的字体，若缺少相关字体，需及时安装。
字体嵌入设置
在solidworks中，进行如下操作来设置字体嵌入：
1. 打开工程图，点击“文件”菜单，选择“另存为”，在保存类型中选择“pdf”。
2. 在“另存为pdf”对话框中，点击“选项”按钮。
3. 在“输出选项”的“字体”选项卡中，选择“将所有字体嵌入文件”。这样可以确保在转换为pdf时，字体信息一同被嵌入，避免乱码。
字体替换
若某些字体无法嵌入或嵌入后仍有问题，可以考虑进行字体替换。
1. 选中工程图中的所有文字，点击“格式”菜单中的“字体”。
2. 在字体设置对话框中，将字体替换为系统中已安装且能正常显示的字体。替换完成后，再次进行pdf转换，查看乱码问题是否解决。
软件版本兼容性
确保solidworks软件版本与pdf转换工具的兼容性。有时软件版本过低或不兼容，也会导致字体乱码。您可以尝试更新solidworks软件到最新版本，或者使用兼容的pdf转换插件。
重新生成工程图
如果上述方法都未能解决问题，可以尝试重新生成工程图。关闭并重新打开solidworks软件，重新绘制工程图，确保文字输入正确，然后再进行pdf转换，看是否能正常显示字体。
通过以上几种方法的尝试，一般可以有效解决solidworks工程图转pdf时出现的字体乱码问题。希望这些方法能帮助您顺利完成工程图的转换，准确传达设计信息。
