西安交大攻克芯片散热难题，打破20年技术僵局
1月16日，IT之家援引西安电子科技大学官方公众号的最新报道称，该校研究团队成功打破二十年来制约芯片散热效率的技术瓶颈，攻克了一项全球性难题。
免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈
长期以来，半导体领域面临着一个根本矛盾：我们都知道下一代材料的性能会更优，却往往对如何将其制造出来感到束手无策。
郝跃院士、张进成教授团队的最新研究，恰恰在这一核心难题上实现了历史性跨越。他们将材料连接处粗糙的“岛状”结构，转化为原子级平整的“薄膜”，使得芯片的散热效率与综合性能获得了飞跃式提升。

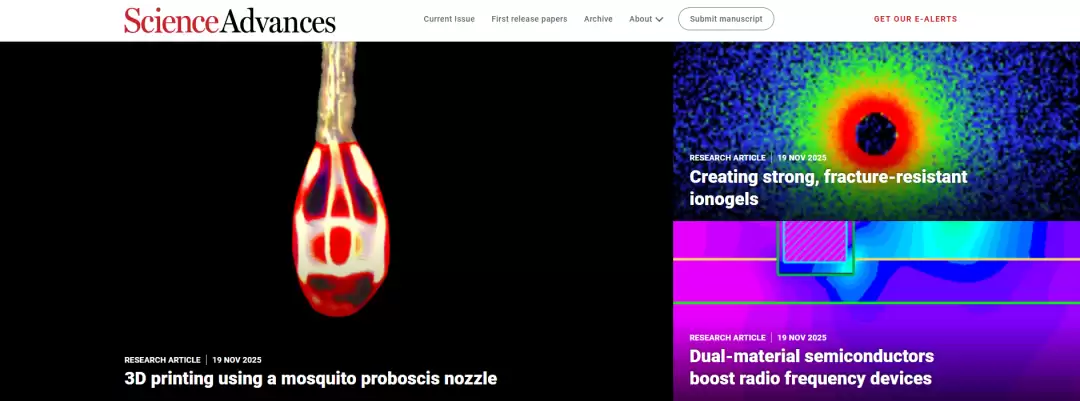

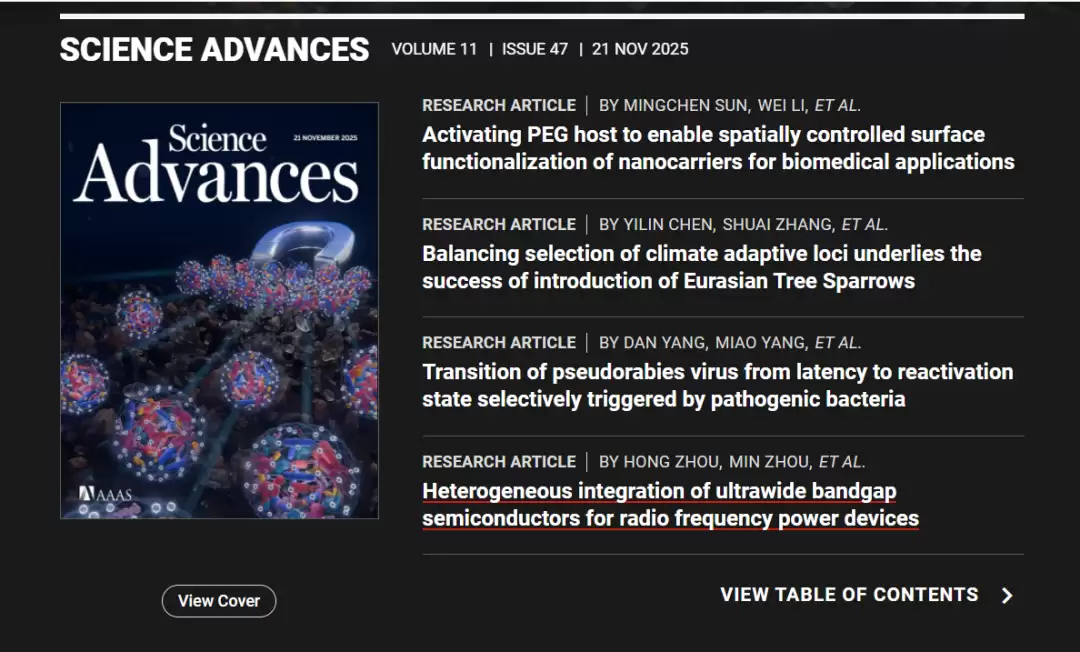

这不仅突破了近二十年的技术停滞，更在前沿科技领域展现出巨大潜力。相关研究成果已发表在《自然·通讯》与《科学·进展》等国际顶尖期刊。
在半导体器件中，不同材料层间的界面质量直接决定了整体性能。特别是在以氮化镓为代表的第三代半导体和以氧化镓为代表的第四代半导体中，一个关键挑战在于如何将它们高效、可靠地集成在一起。
传统方法使用氮化铝作为中间的“粘合层”，但“粘合层”在生长时会自发形成无数不规则且凹凸不平的“岛屿”。热量散不出去，就会在芯片内部累积，最终导致性能下降甚至器件烧毁。自2014年相关成核技术获得诺贝尔奖以来，这个问题一直未能彻底解决，成为制约射频芯片功率提升的最大瓶颈。

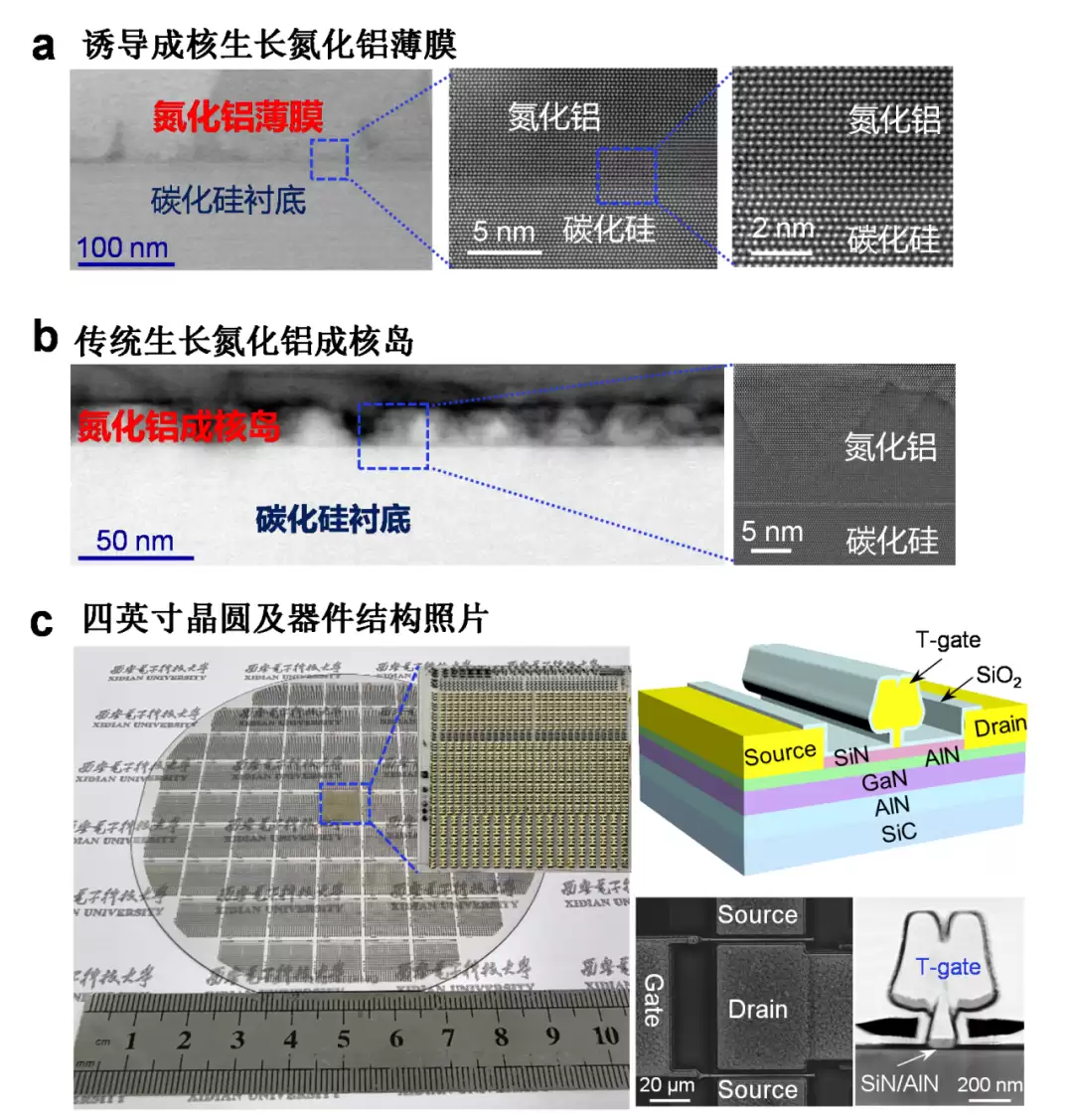

团队的突破，在于从根本上改变了氮化铝层的生长模式。他们创新性地开发出“离子注入诱导成核”技术，将原来随机、不均匀的生长过程，转变为精准、可控的均匀生长。这项工艺使氮化铝层从粗糙的“多晶岛状”结构，转变为原子排列高度规整的“单晶薄膜”，大大减少了界面缺陷，让热量得以通过缓冲与成层快速导出。
实验数据显示，新结构的界面热阻仅为传统“岛状”结构的三分之一。这项看似基础的材料工艺革新，恰恰解决了从第三代到第四代半导体都面临的共性散热难题，为后续的性能爆发奠定了最关键的基础。
基于这项创新的氮化铝薄膜技术，研究团队制备出的氮化镓微波功率器件，在X波段和Ka波段分别实现了42 W/mm和20 W/mm的输出功率密度。这一数据将国际同类器件的性能纪录提升了30%到40%，是近二十年来该领域最大的一次突破。
西安电子科技大学表示，对于普通民众而言，这项技术的红利也将逐步显现。虽然当前民用手机等设备尚不需要如此高的功率密度，但基础技术的进步是普惠的。“未来，手机在偏远地区的信号接收能力可能更强，续航时间也可能更长。”更深远的影响在于，它为推动5G与6G通信、卫星互联网等未来产业的发展，储备了关键的核芯器件能力。
