经常能看到各种显卡维修案例，但11月3日曝光的这块卡损坏程度之惨烈堪称前所未见：几乎所有你能想到的部件都已损坏，最终只能宣告彻底报废。
Northwest Repair维修店近日收到一块技嘉AORUS RTX 4090，客户最初反馈只是供电接口烧毁、部分元件脱落。然而在检修过程中，技术人员发现情况远比想象中复杂，最终不得不放弃修复。

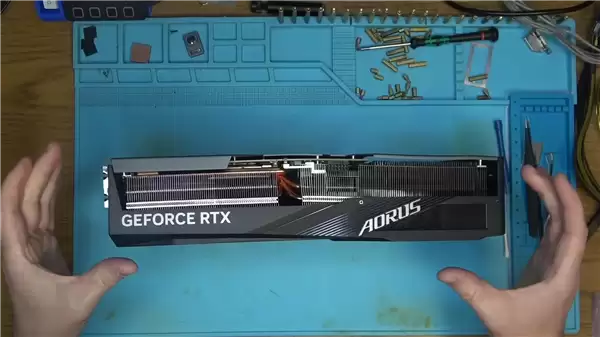

这款显卡刚到手就能看到明显的弯曲变形，背板还使用了非原厂的塑料螺丝，整体磨损严重，仿佛被人随意丢弃后又经历了二次破坏。

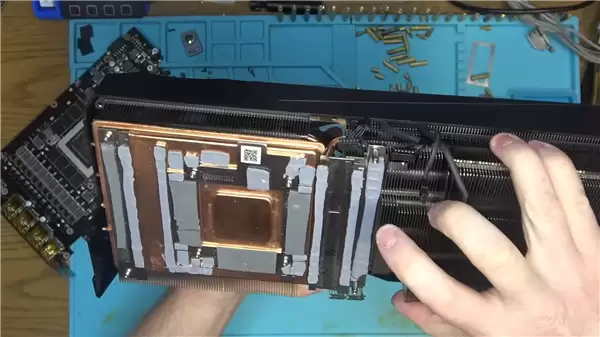

拆解后发现，PCB板本身基本完好，但散热器严重扭曲变形，已经无法恢复原状。
热管状态良好，但散热鳍片和VC均热板已经"分家"，显存和大部分MOSFET上的导热垫也已脱落。
万用表检测显示，12V、1.8V和显存供电电路已经完全短路，仅剩5V和PCIe供电还算正常。

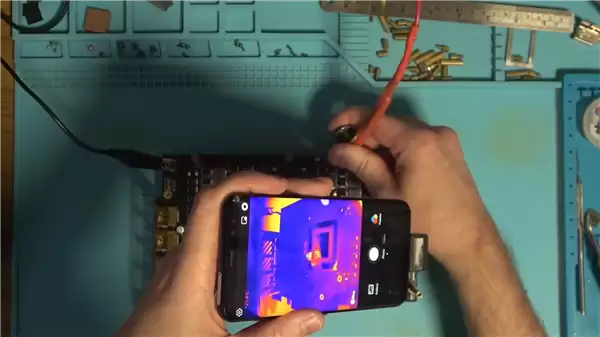

尝试给12V电路通电后，热成像仪显示显存温度快速升高，说明12V短路已经影响了显存模块，且可能进一步扩散并烧毁其他元件。
检测GPU芯片电阻时，庆幸没有发现短路现象，这为修复保留了一丝希望。

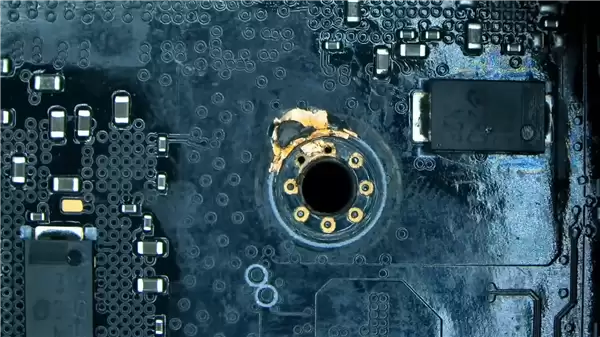

在显微镜下进一步观察发现，这块显卡应该曾被送修过，整体状态很差，不少元件已经不翼而飞。螺丝柱附近还有打磨痕迹，说明有人使用电动螺丝刀之类的工具操作过，但具体原因不详。
技术人员仍不愿放弃，拆除了疑似故障的显存模块，但短路现象依然存在，证实了之前的判断。
接着将显存供电接地以稳定电压，随后注入更高电流。当电流达到5A时，SIC653A电感开始发光，说明它已经烧毁，正是它导致12V电压窜入显存进而引发烧毁。
再拆掉损坏的MOSFET后，短路现象终于消失了。
从一块报废显卡上取下MOSFET更换上去，再次检测发现，除了显存之外其他短路都已排除。
看似出现转机，但再次给显存供电时，GPU核心开始迅速发热，最后一线希望也随之破灭。最终证实GPU核心也受到12V短路影响而报废，彻底失去了维修价值。
维修人员感慨，忙碌了半天，本质上做的是"尸检"而非维修。
