Meta Ray-Ban Display 智能眼镜拆解：AR 技术领先，可维修性存短板

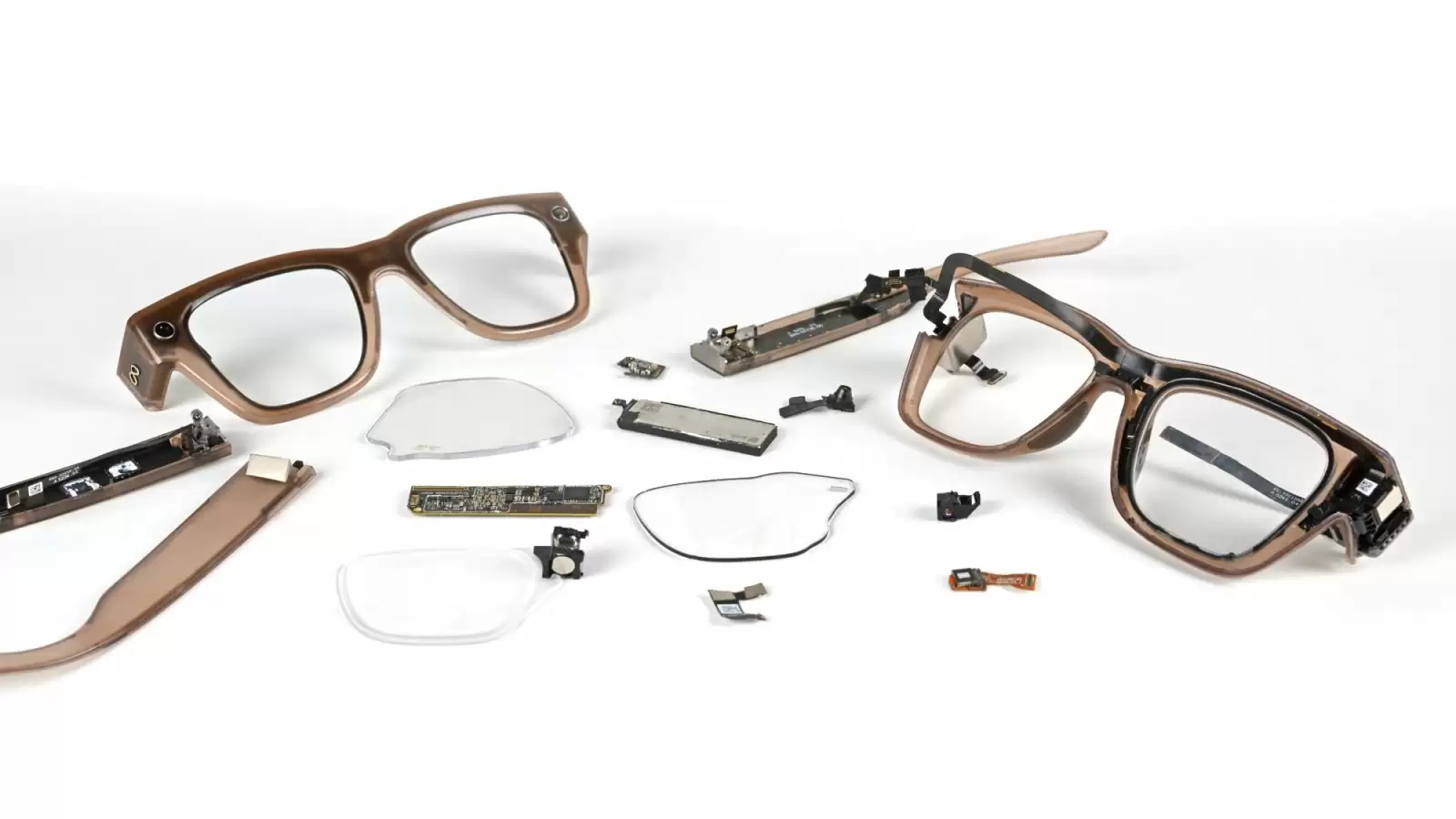

10 月 9 日消息，iFixit 今日拆解了 Meta 最新发布的 Ray-Ban Display 智能眼镜，其外观上看起来像是稍厚一点的普通 Ray-Ban Meta 眼镜，但在技术层面却实现了巨大飞跃：其镜腿内隐藏着一个微型投影仪，能将全彩图像通过镜片投射到用户视野右下方，形成一个 600×600 像素的增强现实显示区域。
免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈
然而，当出现故障时，别指望能轻松修复这副售价 800 美元（注：现汇率约合 5704 元人民币）的眼镜。
电池难题
先从最简单的维修说起：更换电池。根据最新说明，该眼镜在“混合使用”情况下，电池续航约为六小时。如果全天断续佩戴，一天可能经历两轮充放电循环，这会加速电池老化。

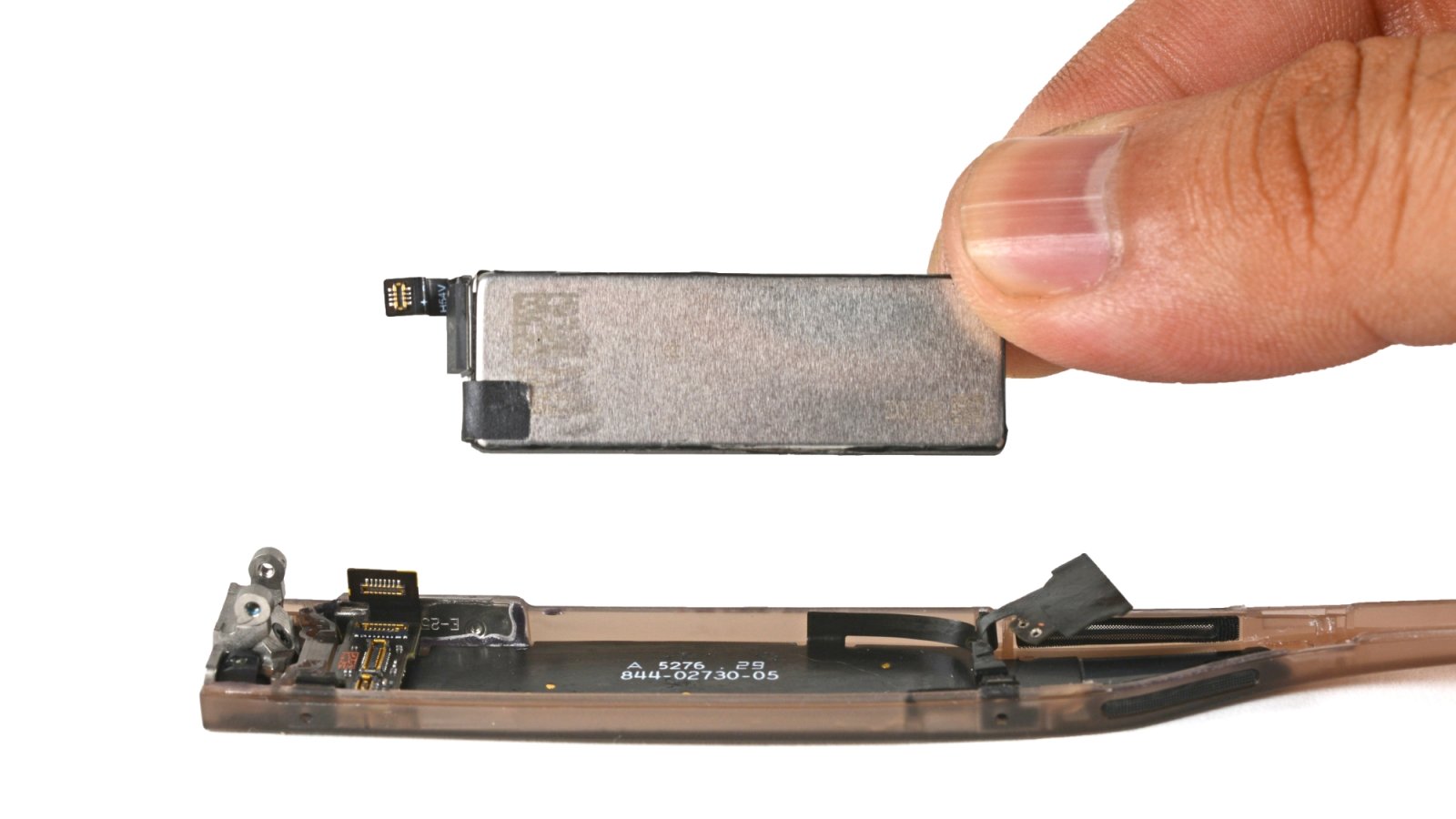

理论上更换电池并非完全不可能，前提是能找到替换电池（目前 Meta 尚未提供），并且熟练掌握热风枪操作。每条镜腿都用胶水完全密封，拆解过程依赖加热、耐心与运气。打开后内部是一块 960 毫瓦时（mWh）的电池，相比 Oakley Meta HSTN 型号的 856 mWh 略有提升，但仍难以更换。
虽然电池下方仅使用了少量粘合剂，真正的难点在于镜腿本身的接缝结构。令人失望的是，镜腿依然采用全胶粘合方式，没有卡扣设计，一旦拆开便几乎无法重新密封。这种强度的粘合对于 IPX4 级别的防水要求显得有些过度，而任何轻微失误都有可能扯断下方纤细的柔性电路板。
光学魔法背后的科学原理
再来看看镜片。当你花大价钱购买一副高端眼镜架时，自然希望只是更换划伤的镜片即可，而不是整副报废。但在这副眼镜中，右侧镜片由多层高精度镀膜玻璃构成，结构极为复杂。
那么，这些眼镜是如何实现让一个小屏幕“悬浮”在中距离视野中的呢？AR 光学专家 Karl Guttag 称，关键有两个方面：第一，右镜腿内置了一个微型投影仪；第二，镜片经过精密设计，能够精确折射光线。
这个投影系统虽属尖端，但实际上是一种自 20 世纪 90 年代就已存在的技术变体。其核心是一种与 LCD 电视和显示器类似的工作原理：基于液晶分子阵列，通过镜面电极网格控制液晶偏转。当电流作用于液晶分子时，它们会发生扭转，从而改变穿过光线的偏振状态。

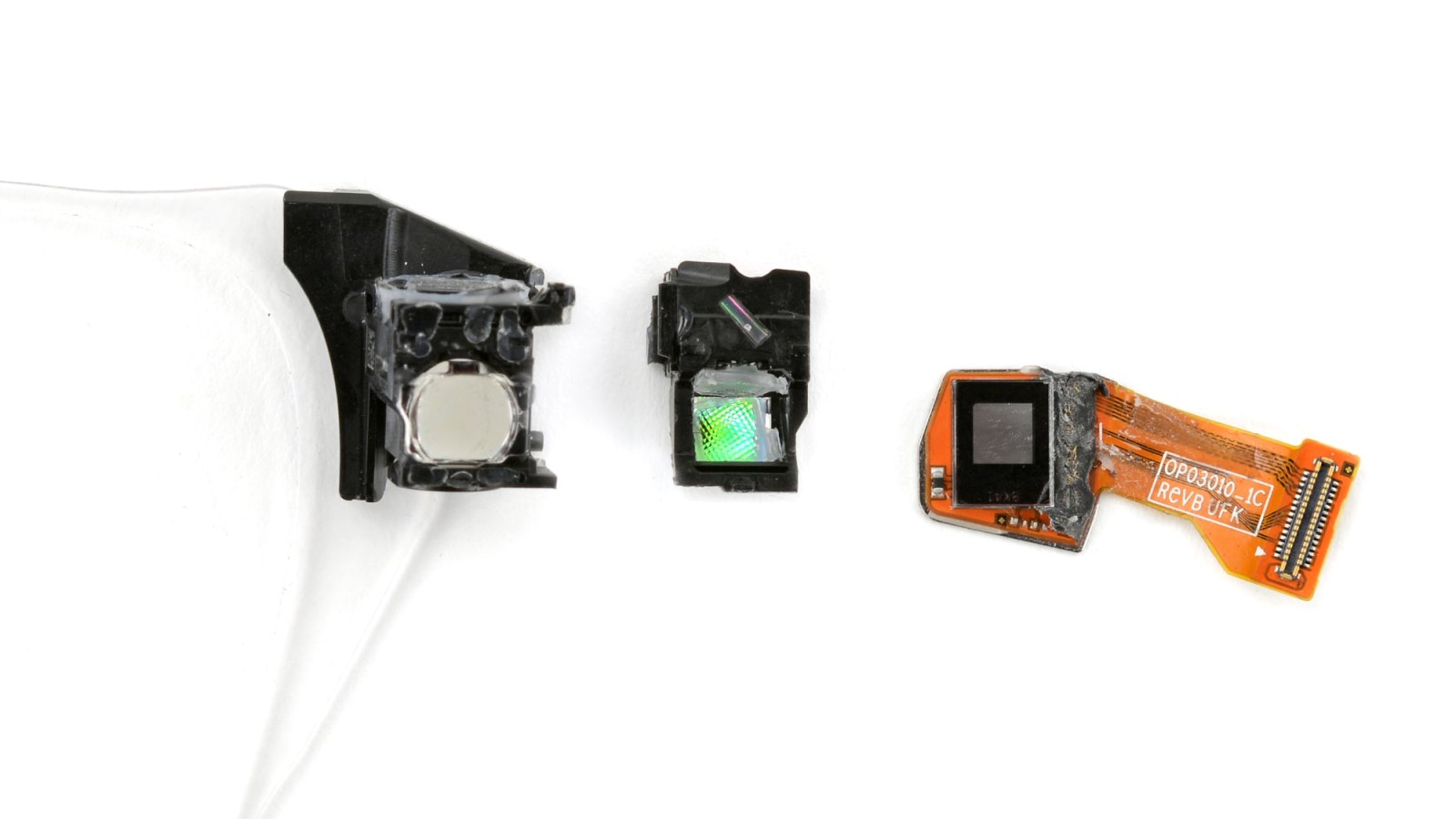

Ray-Ban Display 眼镜采用的是硅基液晶（LCoS）显示器件，分辨率为 600×600 像素。三颗 LED 光源发出的光经由这些旋转的液晶反射后，再通过一系列透镜、反射镜以及偏振分束器进行调控，最终进入人眼。
许多 AR 眼镜制造商青睐 LCoS 技术，原因在于其在同等分辨率下体积更小、成本远低于 Micro LED，且功耗较低，在 2013 年的 Google Glass、2016 年及 2024 年的 Magic Leap 产品中都曾见到过这项技术。
在 Evident DSX-2000 显微镜下观察，整个系统中最精巧的部分或许是匀光器（homogenizer）—— 一组微型透镜阵列，负责将红、绿、蓝三色 LED 光源混合并均匀扩散。
但真正让这款眼镜脱颖而出的，其实是对一项更古老技术的革新：玻璃制造工艺。
一块极其精密的特种玻璃

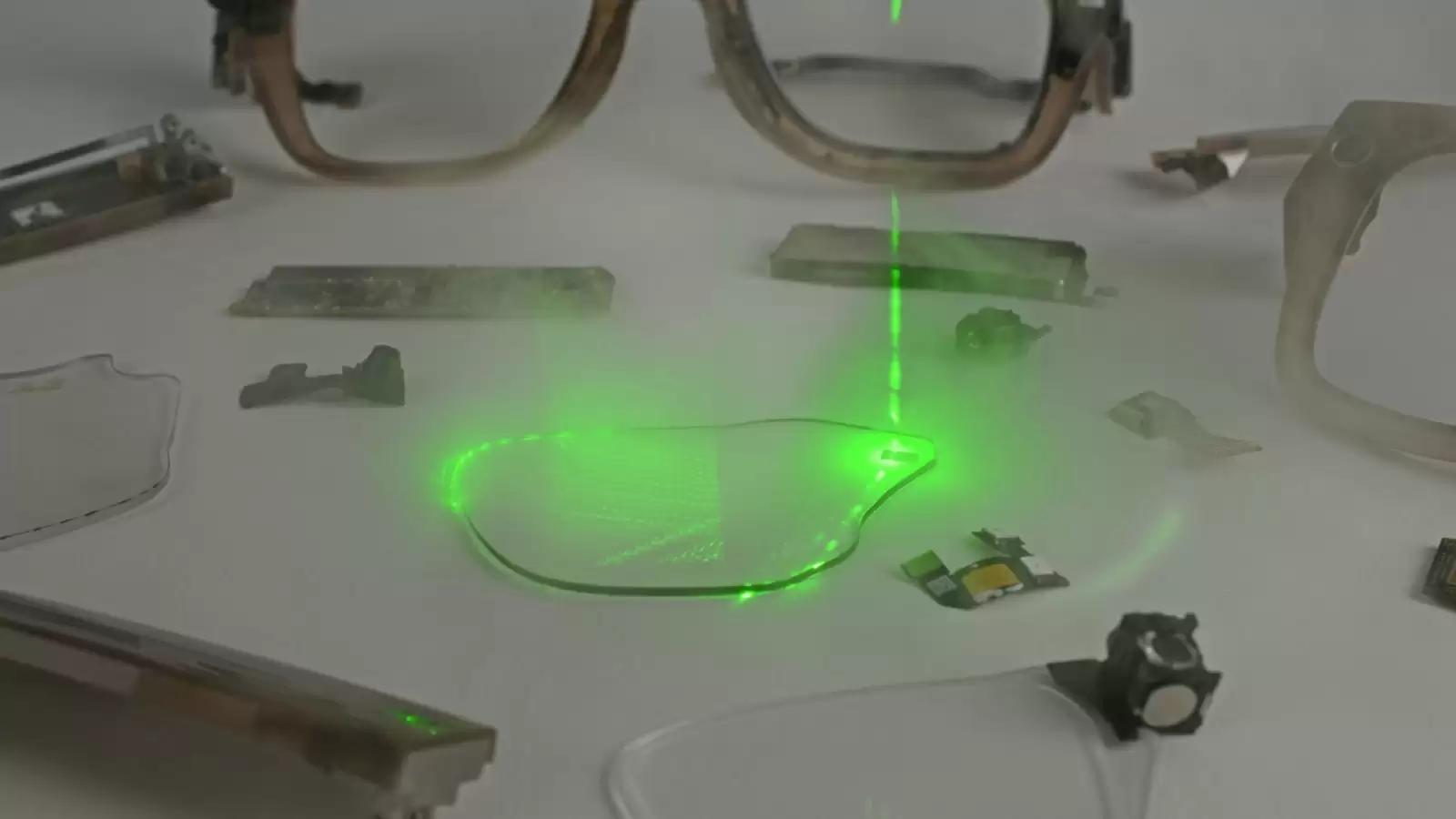

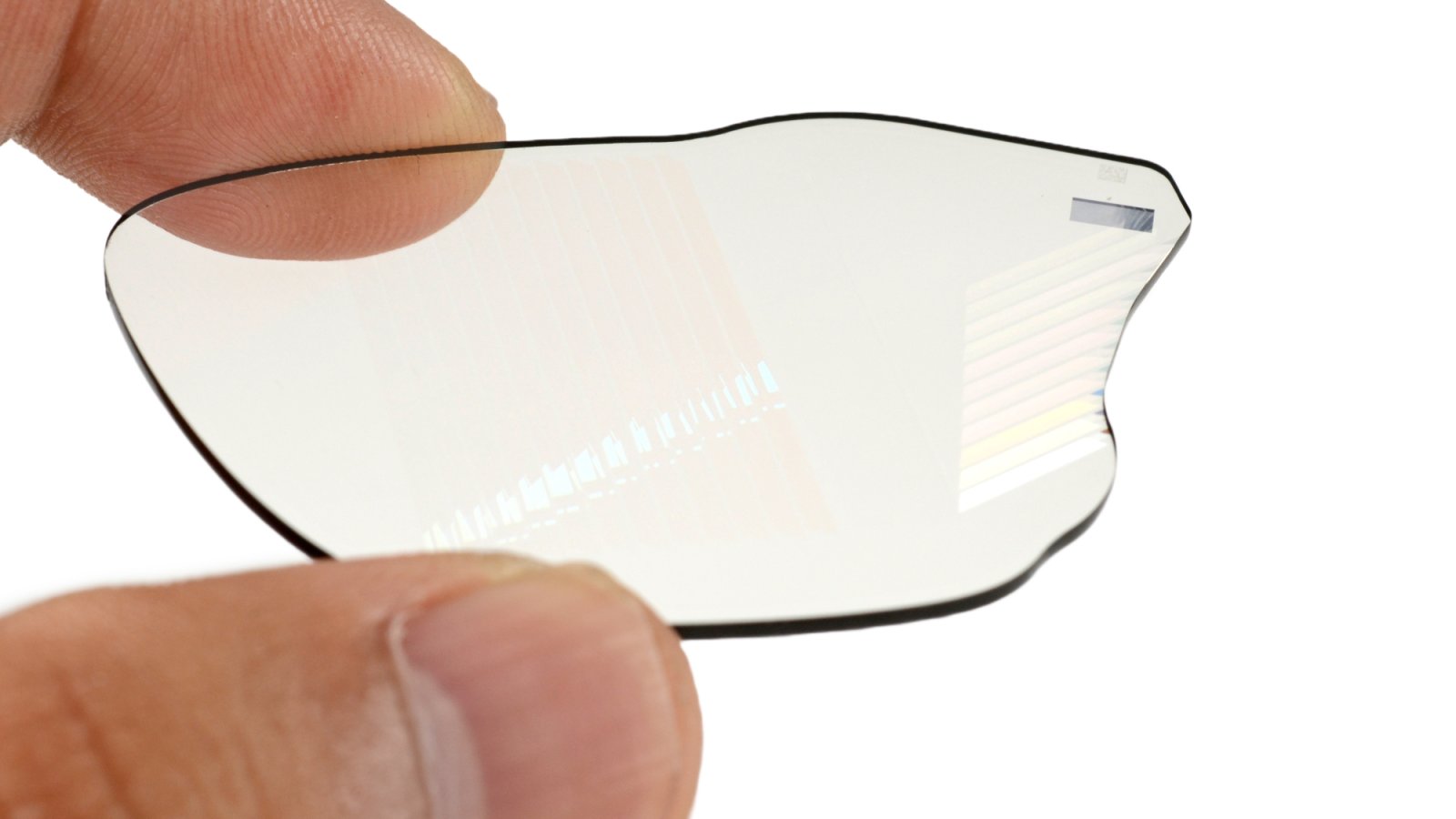

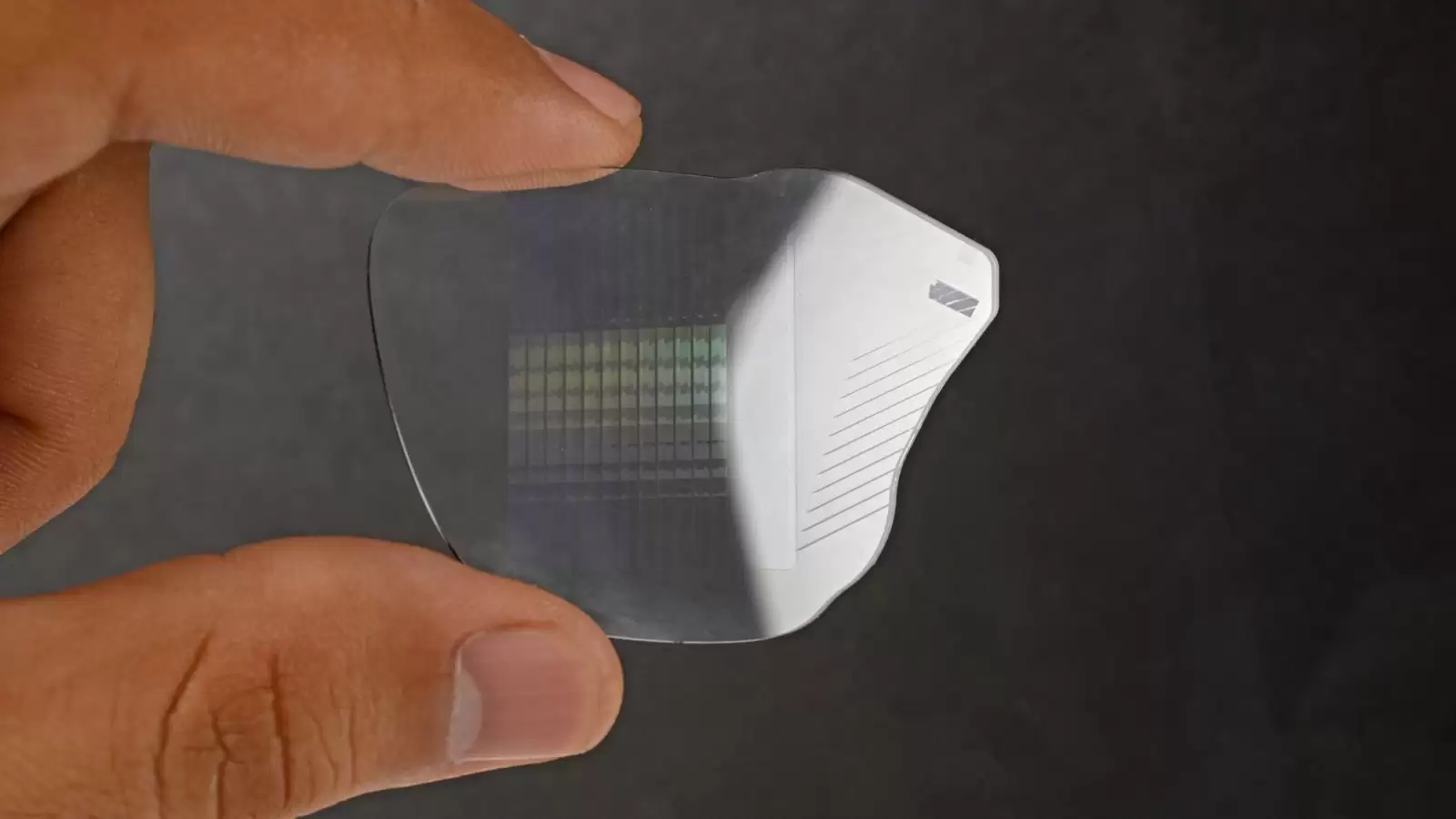

在这块镜片内部，一系列半反射镜以特定角度将部分光线逐级反射至用户眼中。光线首先击中垂直方向的“瞳孔扩展器”，实现垂直方向上的光路复制；随后穿过镜片，进入一组肉眼在大多数角度下几乎不可见的半反射镜阵列。每一层镜面大约反射 5% 的入射光。

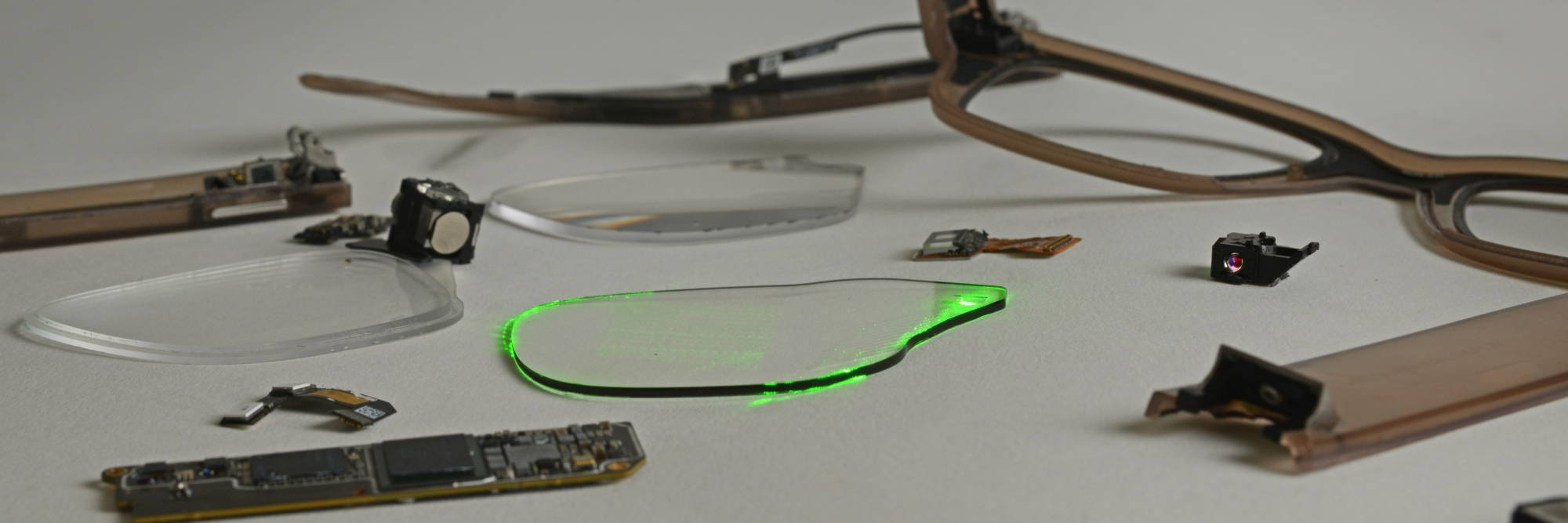

整套系统被称为几何波导或反射波导（geometric / reflective waveguide），其中最具挑战性的环节正是玻璃本身的制造过程：多层镀膜玻璃堆叠后，用金刚石线锯沿对角线切割，再经过极高精度的研磨处理。
当首个产品视频泄露时，Karl Guttag 便指出其波导结构与以色列公司 Lumus 长期研发的设计极为相似。果不其然，在 Meta 发布 Display 眼镜前一天，德国光学巨头肖特（Schott）宣布，他们已与合作伙伴 Lumus 共同成为“全球首家具备量产几何反射式波导能力的企业”。因此几乎可以确定，Meta Display 眼镜采用了 Schott + Lumus 联合开发的波导技术。（需说明的是，Lumus 也生产 LCoS 投影模组，但本次并未采用：本款眼镜所用 LCoS 面板为 OmniVision OP03010，与该公司 2024 年发布的 OP03011 非常接近。）
这种特种玻璃切割工艺使 Meta Display 眼镜区别于此前我们见过的所有其他 AR 眼镜。大多数竞品采用的是能使光线弯曲和分裂的光栅系统，而非 Meta Display 眼镜内部采用的镜面系统。
那种旧系统被称为“衍射”波导，与我们在 Meta Display 中看到的“几何”波导不同。这一差异解释了其他 AR 眼镜常见的两个问题：一是“眼周发光”（eye glow）现象 —— 当你戴着传统 AR 眼镜与人共进晚餐时，对方会看到你眼镜闪烁出抽象的光斑；二是彩虹伪影 —— 当环境光照射到光栅上时，使用者会在视野中看到不必要的彩色条纹。
Meta 通过微型反射镜解决了这两个问题：由于是反射而非分光，他人无法察觉你在使用 AR 功能，你也看不到任何视觉干扰。几何波导提供了一种极为干净高效的解决方案，唯一的代价是成本高昂，如此前沿的技术很可能意味着每副眼镜都在亏本销售。

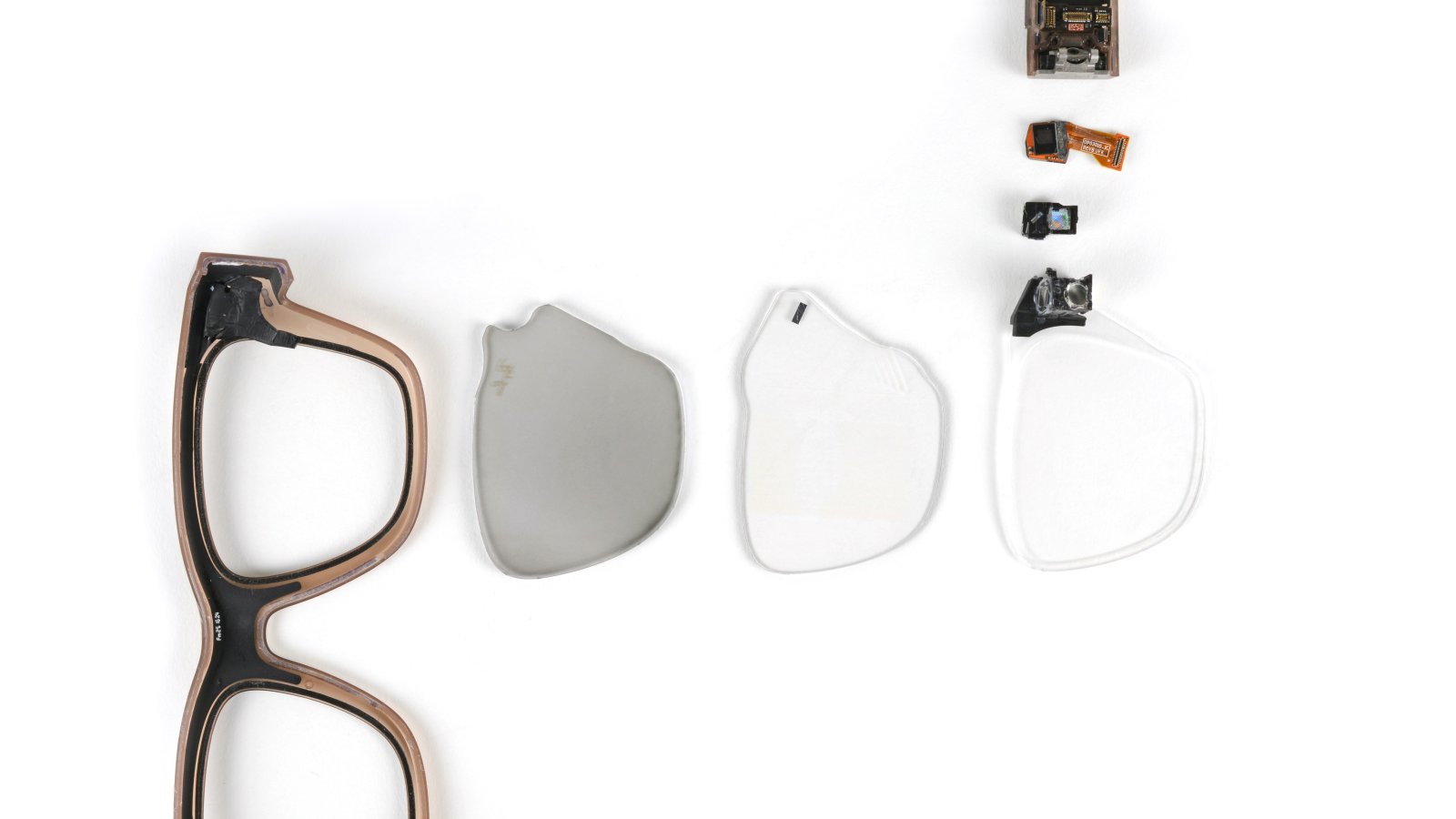

波导两侧粘接着推拉式镜片组，其中一片集成了 Transitions 自动调光功能。这类镜片会随时间推移逐渐失效 —— 变暗速度变慢，遮光效果减弱。即便电池仍能维持性能，几年后这些眼镜作为太阳镜的功能也将大打折扣。
总而言之：不要指望本地配镜师能为你更换这些眼镜的镜片。
玻璃之外
铰链部分的情况略好一些，但仍被胶封面板和微小的 T3 螺丝层层包裹。整个结构毫无“可动手改装”的空间。

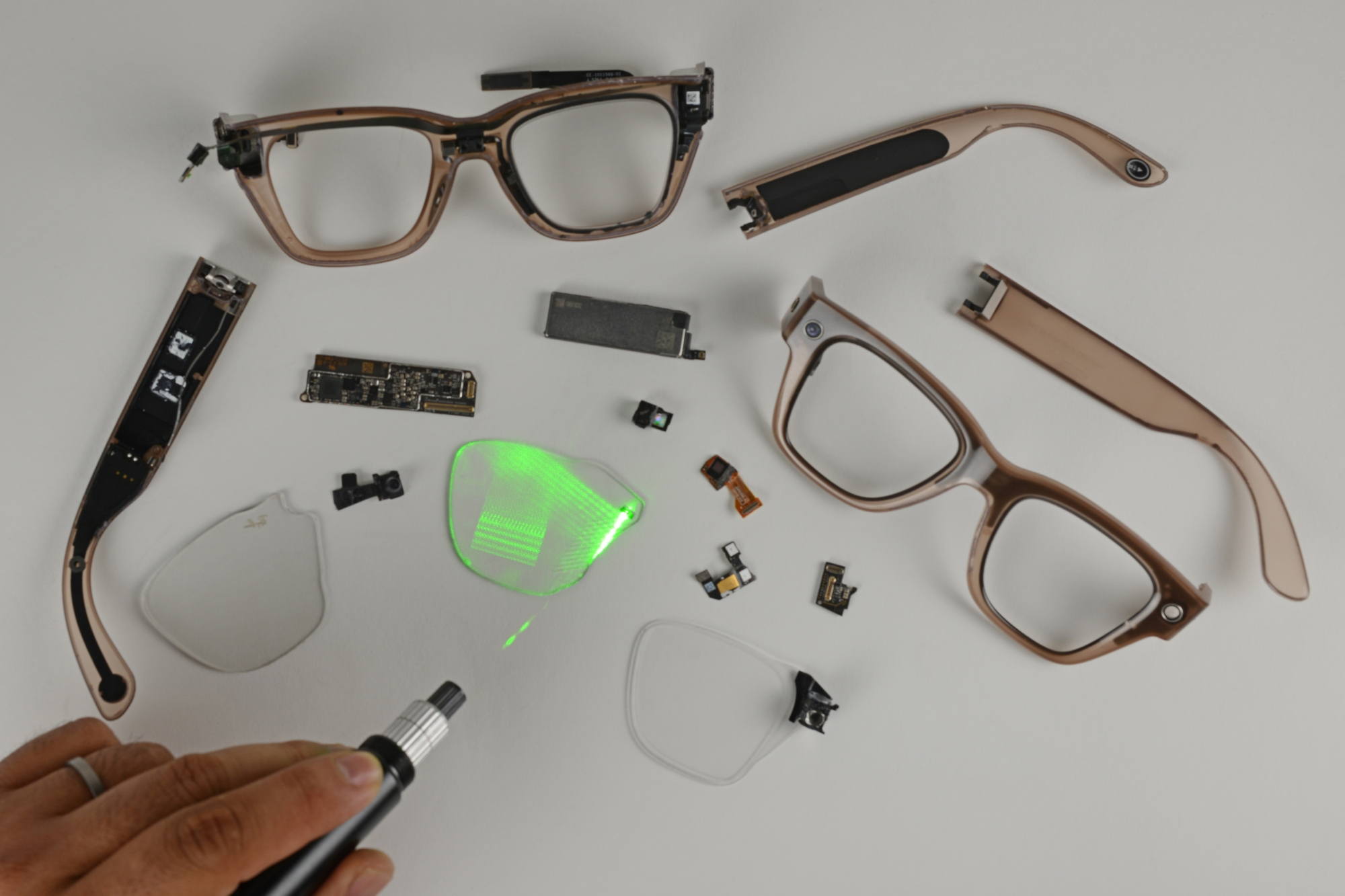

拆开镜腿后，会发现更多尖端科技：右侧集成骁龙 AR1 芯片组，搭配 32GB 闪存和 2GB LPDDR4X 内存；左侧则容纳电池、麦克风和开放式耳挂扬声器。扬声器采用焊接固定，尽管使用 iFixit Fixhub 便携焊台成功将其拆除，但由于并非插接式设计，一旦损坏就意味着必须进行大规模拆修，甚至直接宣告报废。
每一个元件都在彰显 Meta 在微型化方面的卓越成就，同时也凸显出维修性仍是巨大的短板。
接下来该何去何从？
Meta Ray-Ban Display 眼镜证明，可穿戴 AR 已不再是科幻概念。现在只需要制造商证明：可维修的可穿戴设备也不应只是幻想。可更换电池、模块化镜腿、可替换镜片 —— 这些并非技术上不可实现，只是尚未成为优先事项。
