SolidWorks螺旋线绘制教程:3种方法轻松搞定
一、准备工作
启动SolidWorks软件创建新的零件文件。选择前视基准面或其他适合的基准平面,双击即可切换到草图绘制界面。
免费影视、动漫、音乐、游戏、小说资源长期稳定更新! 👉 点此立即查看 👈

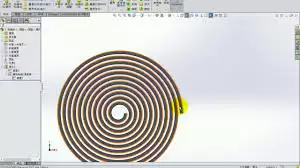

二、创建螺旋线
1. 在草图工具栏中找到"曲线"选项组,选择"螺旋线/涡状线"命令。

2. 随即会显示"螺旋线/涡状线"参数设置窗口。
3. 配置螺旋线参数:
- 定义模式:可选择"螺距"或"高度"方式,选择"螺距"需要输入具体螺距数值;选择"高度"则需设定总高度和匝数。
- 起始角度:调整螺旋线起点的圆周位置,系统默认从0度开始。
- 旋转方向:根据需要选择顺时针或逆时针旋转。
- 锥度设置:输入锥度值可控制螺旋线的锥形效果,正值产生上小下大的锥形效果,负值则相反。
4. 定位螺旋线:
- 点定位:绘制参考点后将其指定为螺旋线的中心位置
- 轴线定位:选择已有直线或轴作为螺旋线的中心轴线
5. 完成所有参数设置后点击确认按钮,系统将自动生成指定的螺旋线。
三、参数调整
如需修改已创建的螺旋线,在设计树中右击该特征选择"编辑特征"选项,在弹出的参数窗口中重新调整相关数值,确认后即可更新螺旋线。
掌握这些操作技巧后,就能在SolidWorks中快速创建各种规格的螺旋线曲线,为后续的建模工作奠定良好基础。
